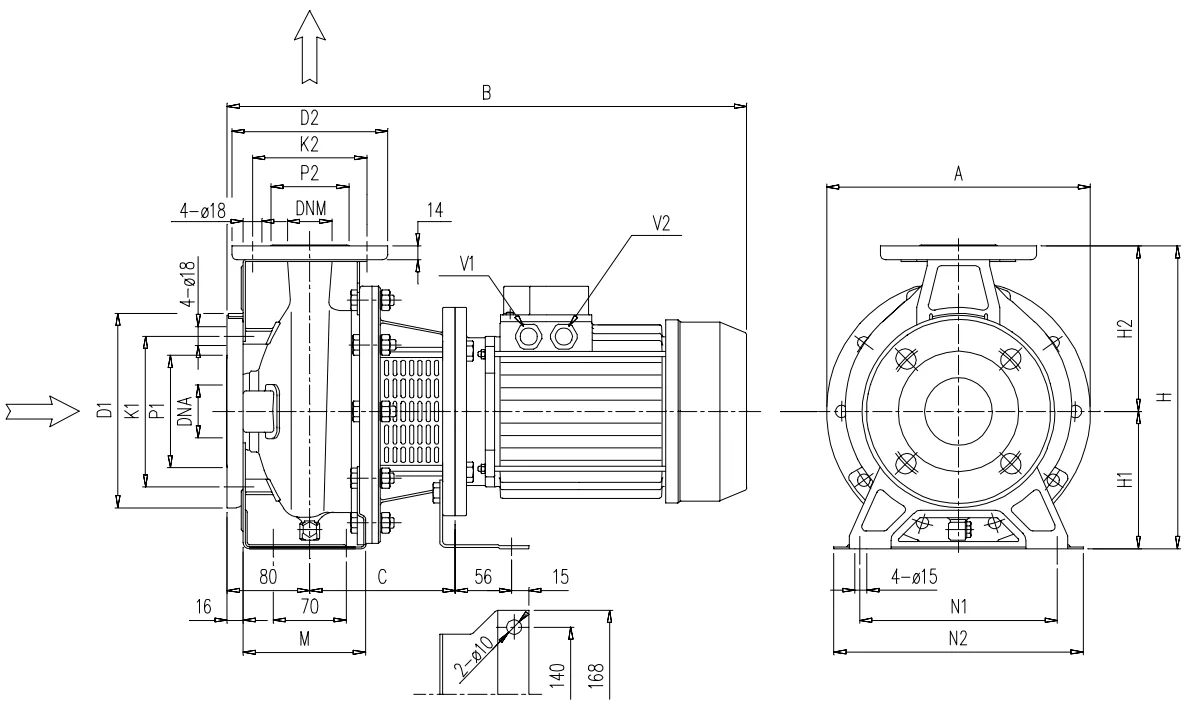

CENTRIFUGAL PUMPS

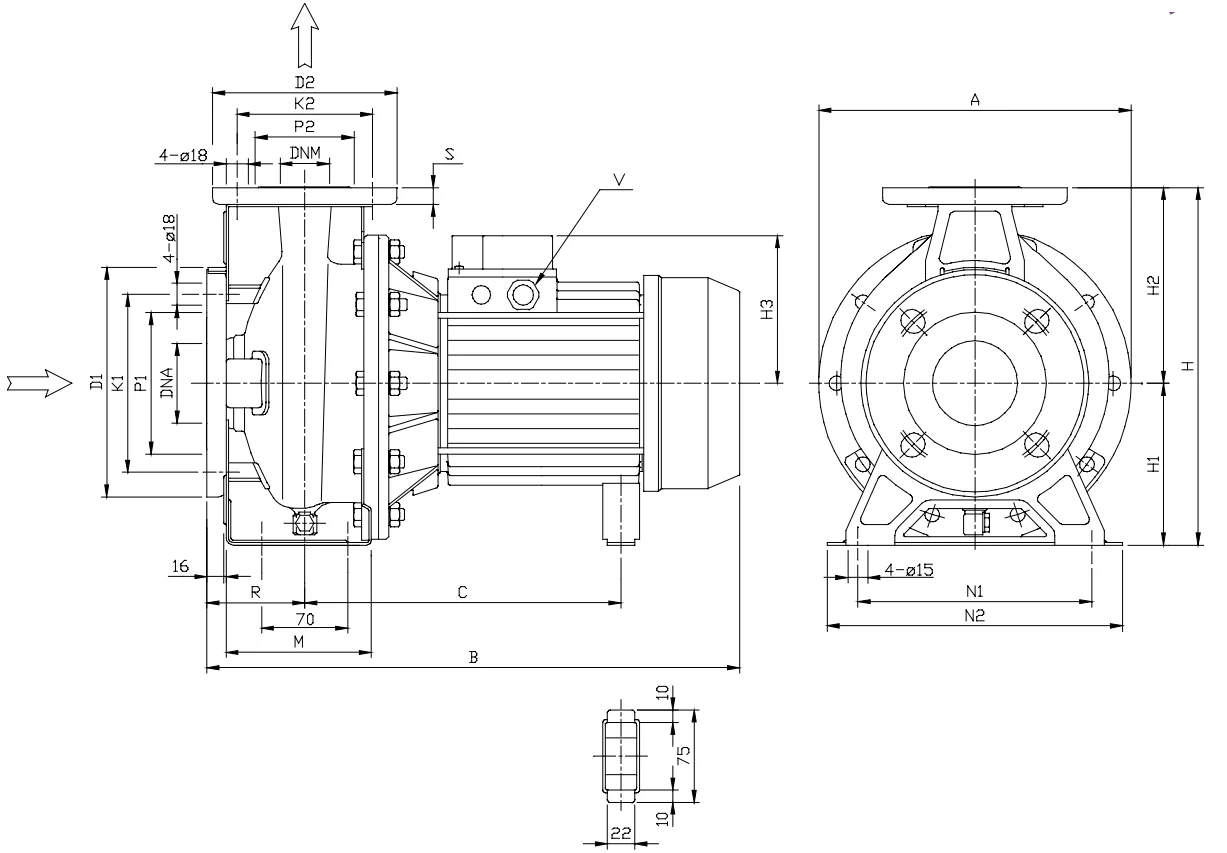

DIMENSIONS 3M-3LM
Pump type
Dimensions [mm]
A
B
C
H
H1
H2
M
N1
N2
V1
V2
ØD1
ØK1
ØP1
ØD2
ØK2
ØP2
ØDNA
ØDNM
32-125/1.1
213
435
118
252
112
140
114
140
190
PG16
PG13.5
165
125
96
140
100
76
50
32
32-160/1.5
254
467
130
292
132
160
118
190
240
PG16
PG13.5
165
125
96
140
100
76
50
32
32-160/2.2
254
492
130
292
132
160
118
190
240
PG16
PG13.5
165
125
96
140
100
76
50
32
40-125/1.5
213
467
130
252
112
140
114
160
210
PG16
PG13.5
185
145
116
150
110
81
65
40
40-125/2.2
213
492
130
252
112
140
114
160
210
PG16
PG13.5
185
145
116
150
110
81
65
40

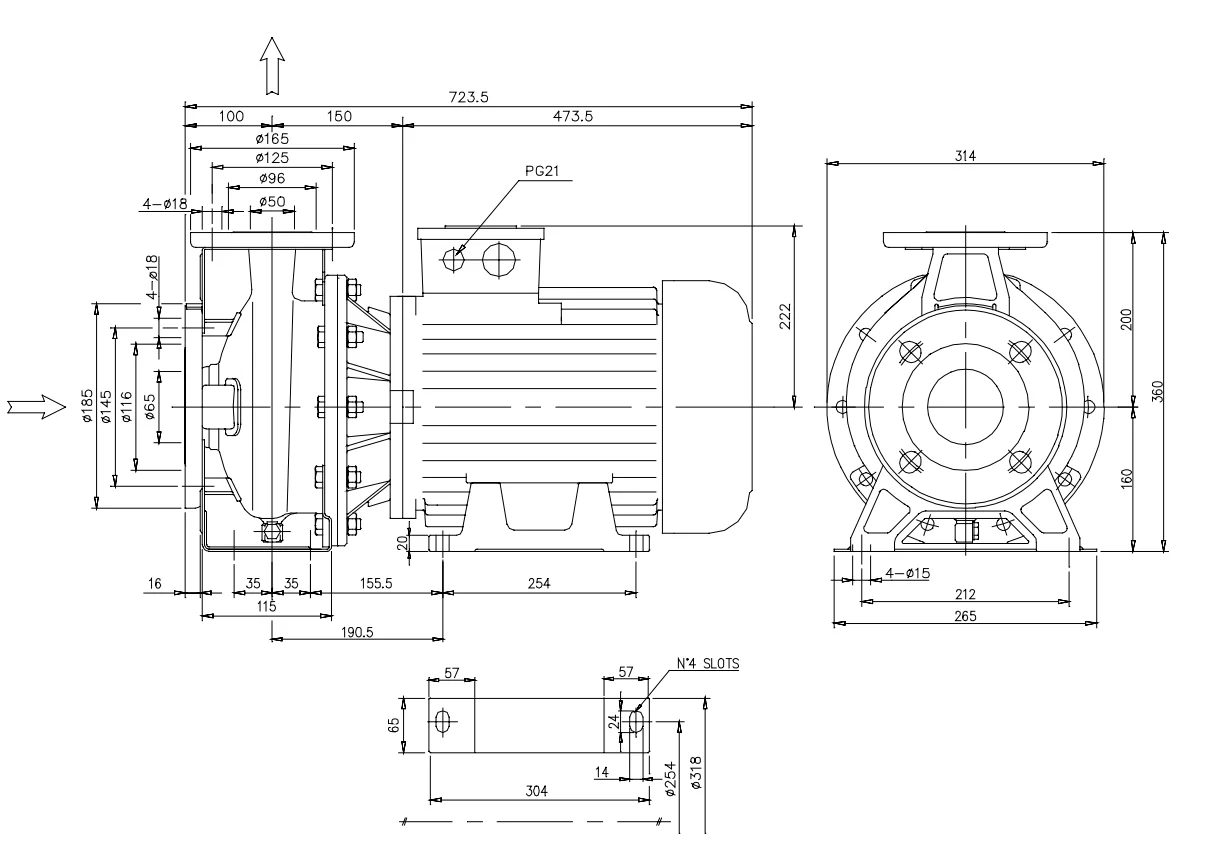

DIMENSIONS 3M-3LM
Pump type 50-200/15
DIMENSIONS 3S-3LS
Pump type
Dimensions [mm]
A
B
C
H
H1
H2
M
N1
N2
V1
V2
ØD1
ØK1
ØP1
ØD2
ØK2
ØP2
ØDNA
ØDNM
32-125/1.1
213
435
118
252
112
140
114
140
190
PG16
PG13.5
165
125
96
140
100
76
50
32
32-160/1.5
254
467
130
292
132
160
118
190
240
PG16
PG13.5
165
125
96
140
100
76
50
32
32-160/2.2
254
492
130
292
132
160
118
190
240
PG16
PG13.5
165
125
96
140
100
76
50
32
40-125/1.5
213
467
130
252
112
140
114
160
210
PG16
PG13.5
185
145
116
150
110
81
65
40
40-125/2.2
213
492
130
252
112
140
114
160
210
PG16
PG13.5
185
145
116
150
110
81
65
40

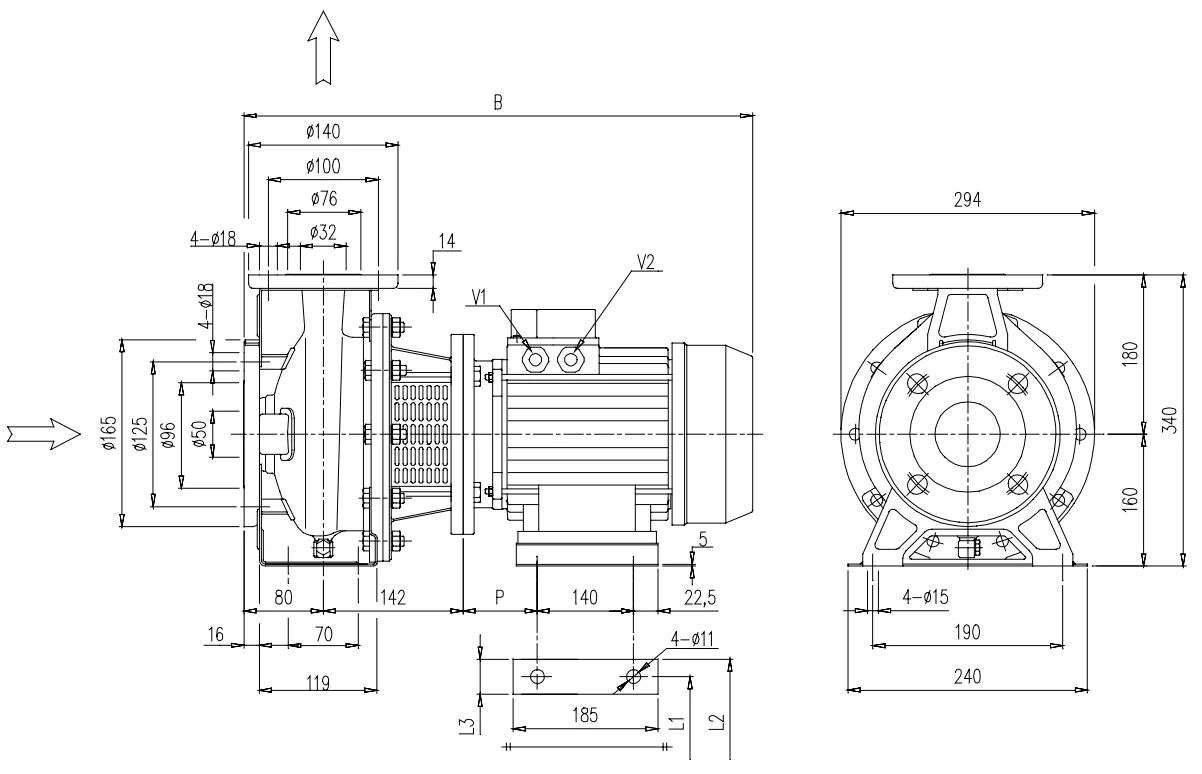

DIMENSIONS 3S-3LS
Pump type
Dimensions [mm]
B
L1
L2
L3 P
32-200/3.0
535
160
202
43
63
32-200/4.0
556
190
228
38
70

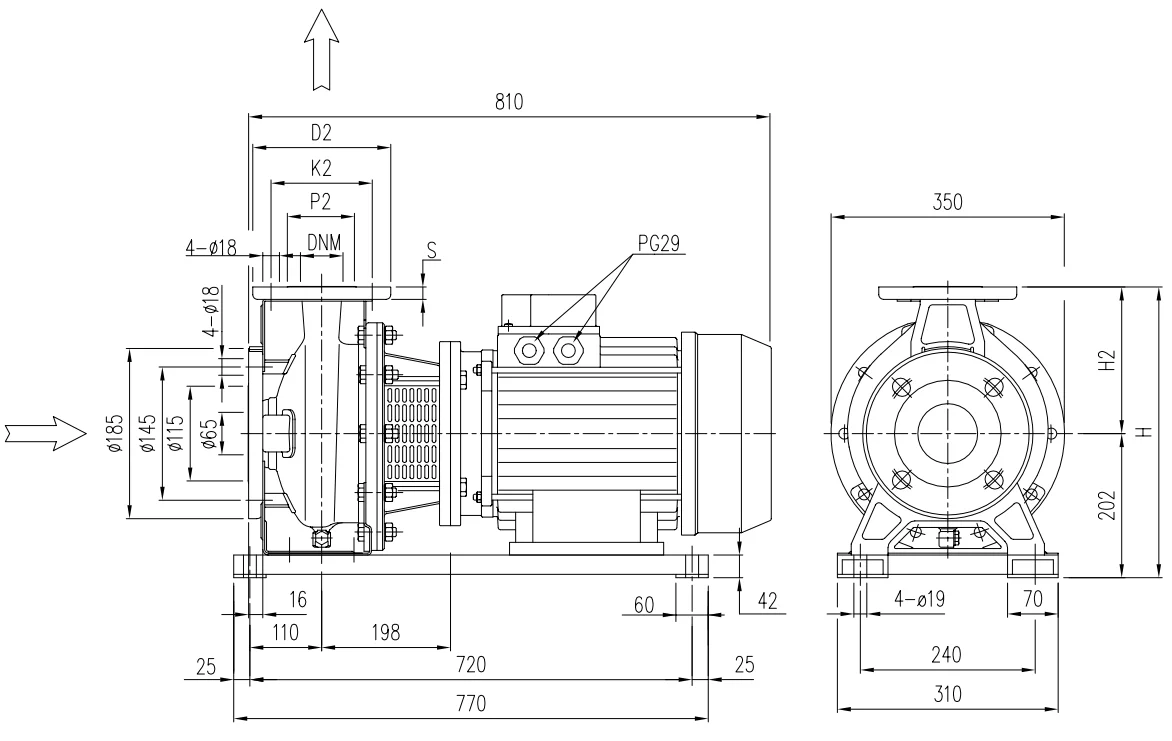

Pump type
Dimensions [mm]
H
H2
S
ØD2
ØK2
ØP2
ØDNM
40-200/11
382
180
14
150
110
81
40
50-200/11
402
200
16
165
125
96
50
50-200/15
402
200
16
165
125
96
50

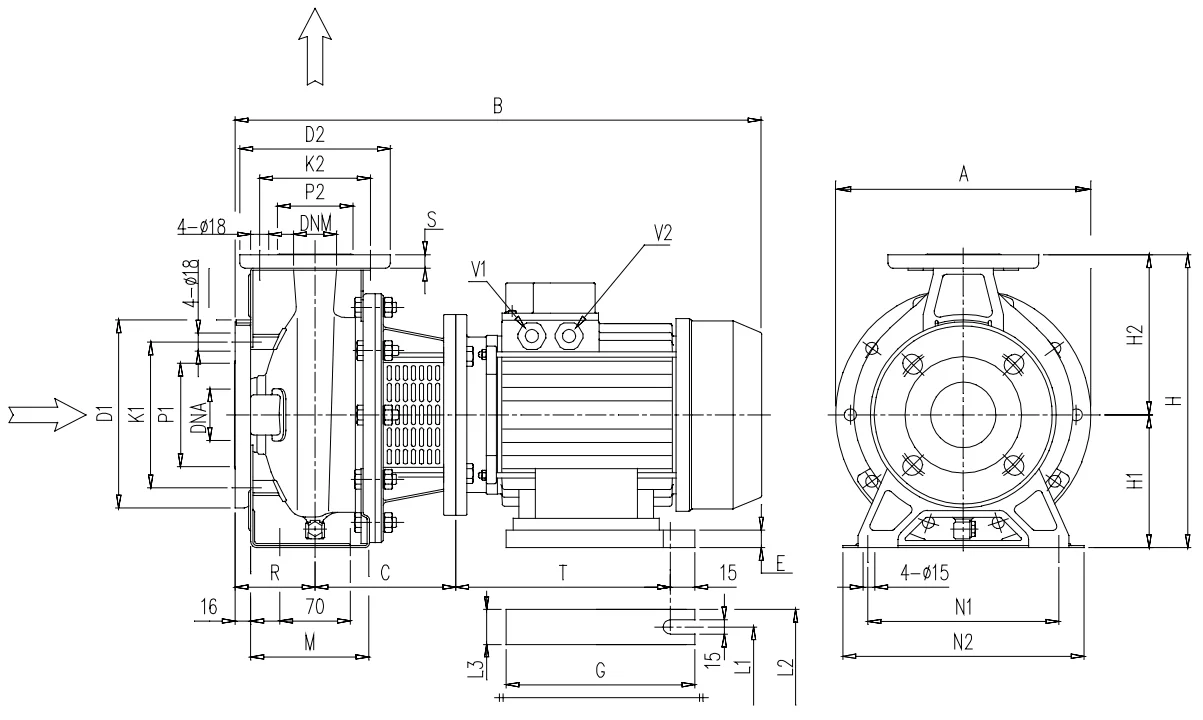

Pump type
Dimensions [mm]
A
B
C
E
G
H
H1
H2
M
N1
N2
L1
L2
L3
T
R
S
V1
V2
ØD1
ØK1
ØP1
ØD2
ØK2
ØP2
ØDNA
ØDNM
32-200/5.5
300
607
165
28
270
340
160
180
119
190
240
216
266
50
314
80
14
PG21
PG21
165
125
96
140
100
76
50
32
40-160/3.0
254
535
142
32
220
292
132
160
118
190
240
160
200
40
245
80
14
PG16
PG13,5
185
145
116
150
110
81
65
40
40-160/4.0
254
556
142
20
220
292
132
160
118
190
240
190
240
50
252
80
14
PG16
PG13,5
185
145
116
150
110
81
65
40
40-200/5.5
300
627
165
28
270
340
160
180
115
212
265
216
266
50
314
100
14
PG21
PG21
185
145
116
150
110
81
65
40
40-200/7.5
300
627
165
28
270
340
160
180
115
212
265
216
266
50
314
100
14
PG21
PG21
185
145
116
150
110
81
65
40
50-125/3.0
254
555
142
32
220
292
132
160
114
190
240
160
200
40
245
100
16
PG16
PG13,5
185
145
116
165
125
96
65
50
50-125/4.0
254
576
142
20
220
292
132
160
114
190
240
190
240
50
252
100
16
PG16
PG13,5
185
145
116
165
125
96
65
50
50-160/5.5
300
627
165
28
270
340
160
180
115
212
265
216
266
50
314
100
16
PG21
PG21
185
145
116
165
125
96
65
50
50-160/7.5
300
627
165
28
270
340
160
180
115
212
265
216
266
50
314
100
16
PG21
PG21
185
145
116
165
125
96
65
50
50-200/9.2
300
667
165
28
270
360
160
200
115
212
265
216
266
50
314
100
16
PG21
PG21
185
145
116
165
125
96
65
50

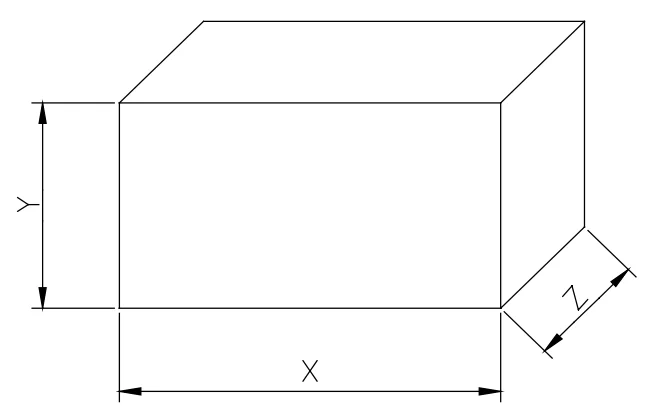

PACKING AND WEIGHT 3M-3LM
Type pumps
Three Phase
PACKING [mm]
WEIGHT [Kg]
X
Z
Y
32-125/1.1
440
240
280
23.5
32-160/1.5
420
270
310
24
32-160/2.2
420
270
310
26
32-200/3.0
490
320
370
32
32-200/4.0
490
320
370
34
32-200/5.5
490
320
370
46.9
40-125/1.5
440
240
280
28.5
40-125/2.2
440
240
280
31
40-160/3.0
480
270
320
36
40-160/4.0
480
270
320
38
40-200/5.5
550
320
370
51
40-200/7.5
550
320
370
53
40-200/11
670
320
380
66.9
50-125/2.2
480
270
320
32
50-125/3.0
480
270
320
35.5
50-125/4.0
480
270
320
40
50-160/5.5
550
320
370
55
50-160/7.5
550
320
370
61
50-200/9.2
670
320
380
67.5
50-200/11
670
320
380
70
50-200/15
850
360
410
110.2

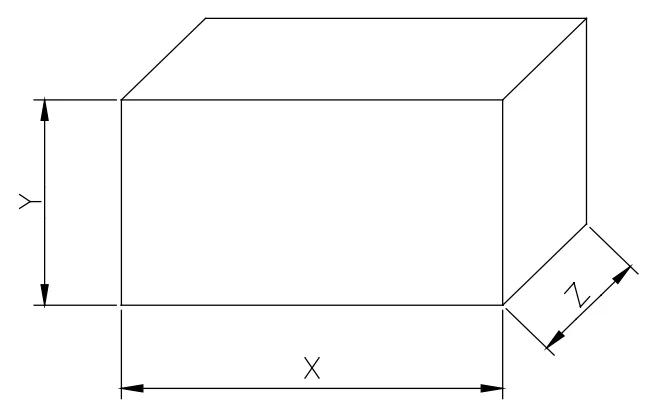

PACKING AND WEIGHT 3S-3LS
Type pumps
Three Phase
PACKING [mm]
WEIGHT [Kg]
Z
X
Y
32-125/1.1
440
240
280
22
32-160/1.5
550
320
370
28
32-160/2.2
550
320
370
31
32-200/3.0
670
320
380
44.4
32-200/4.0
670
320
380
48.4
32-200/5.5
670
320
380
64.7
40-125/1.5
550
320
370
26.5
40-125/2.2
550
320
370
23.5
40-160/3.0
670
320
380
43.4
40-160/4.0
670
320
380
44.5
40-200/5.5
670
320
380
70
40-200/7.5
670
320
380
70.6
40-200/11
850
360
480
125
50-125/3.0
670
320
380
41
50-125/4.0
670
320
380
41.7
50-160/5.5
670
320
380
72
50-160/7.5
670
320
380
70.8
50-200/9.2
670
320
380
79.1
50-200/11
850
360
480
125
50-200/15
850
360
480
133

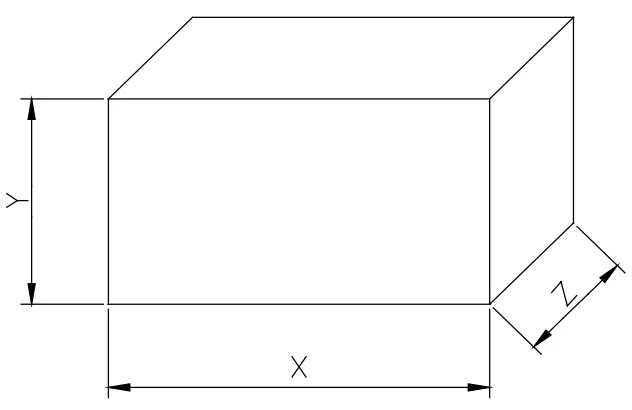

PACKING AND WEIGHT 3P-3LP
Type pumps
Three Phase
PACKING [mm]
WEIGHT [Kg]
X
Y
Z
32-125/1.1
760
320
360
43.5
32-160/1.5
820
360
410
51
32-160/2.2
820
360
410
53.5
32-200/3.0
890
410
410
68
32-200/4.0
890
410
410
72
32-200/5.5
970
410
410
88
40-125/1.5
820
320
360
48.5
40-125/2.2
820
320
360
51
40-160/3.0
890
360
410
77.5
40-160/4.0
890
360
410
64.5
40-200/5.5
990
410
410
89
40-200/7.5
990
410
410
94.5
40-200/11
1150
410
440
117
50-125/3.0
910
360
410
79
50-125/4.0
910
360
410
81.5
50-160/5.5
990
410
410
89
50-160/7.5
990
410
410
94.5
50-200/9.2
990
430
410
100
50-200/11
1150
430
440
117.5
50-200/15
1150
430
440
125.4
VIDEO
LƯU Ý:
Sản phẩm Máy bơm ly tâm inox EBARA 3 Series 50Hz được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
