Van bi 1PC VVM-102M

1PC Ball Valve-VVM102M

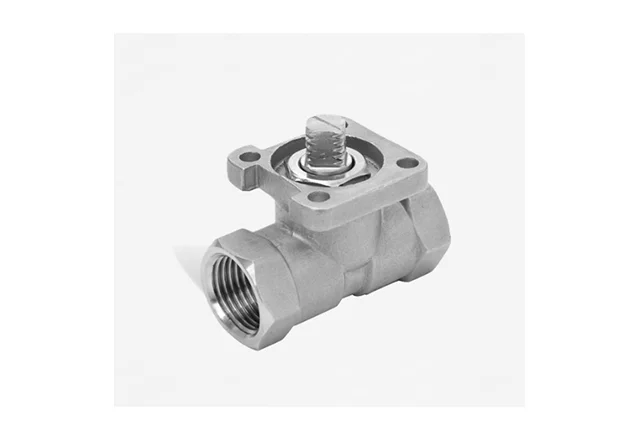

 Van-bi-1PC-VVM-102M-hinh-anh

1PC Ball Valve-VVM102M

1PC Ball Valve

Material : 304, 316, 1.4308, 1.4408, CF8, CF8M

Model : 1PC

Connection : Thread

Medium : Water, Oil, Gas

FEATURES

1000PSI/PN63

Reduce Port

Investment Casting

Blow-out Proof Stem

PED/97/23/EC(CE0036) Approved

W.P:1/4"-2"1000psi,2.1/2"-4"800psi

With ISO5211 mounting pad

Thread: ASME B1.20.1 BS21.DIN2999/259,ISO228-1,JIS B 0203,ISO7/1

MATERIALS LIST

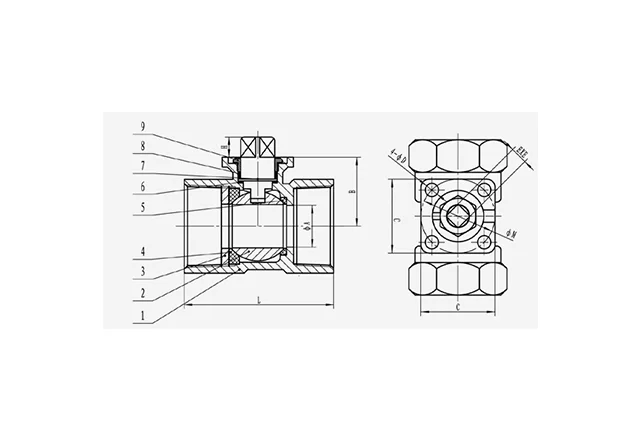

 Van-bi-1PC-VVM-102M-ban-ve

ITEM

DESIGNATION

ITEM

MATERIAL

1

BODY

1

CF8/CF8M

2

BALL

1

CF8/CF8M

3

CAP

1

CF8/CF8M

4

BALL SEAT(A)

1

RPTFE

5

BALL SEAT(B)

1

RPTFE

6

THRUST WASHER

1

PTFE

7

CTEM

1

304/316

8

STEM PACKING

1

PTFE

9

GLAND

1

304

DIMENSIONS (mm)

ITME \ SIZE

3/8"

1/2"

3/4"

1"

1.1/4"

1.1/2"

2"

A

7

9.2

12.5

15

20

25

32

B

24

26

32

35

38

42

50

C

36

36

36

36

36

50

50

H

9

9

9

9

9

11

11

D

65

6.5

6.5

6.5

6.5

7

7

M

36

36

36

36

36

50

50

E

9

9

9

9

9

11

11

L

45

50

60

73

78

89

100

LƯU Ý:

Sản phẩm Van bi 1PC VVM-102M được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
