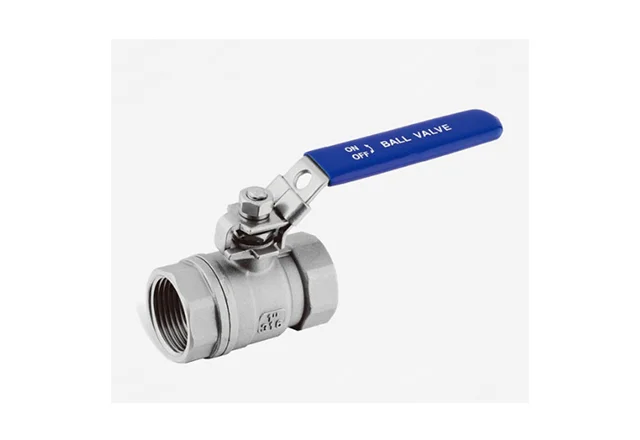

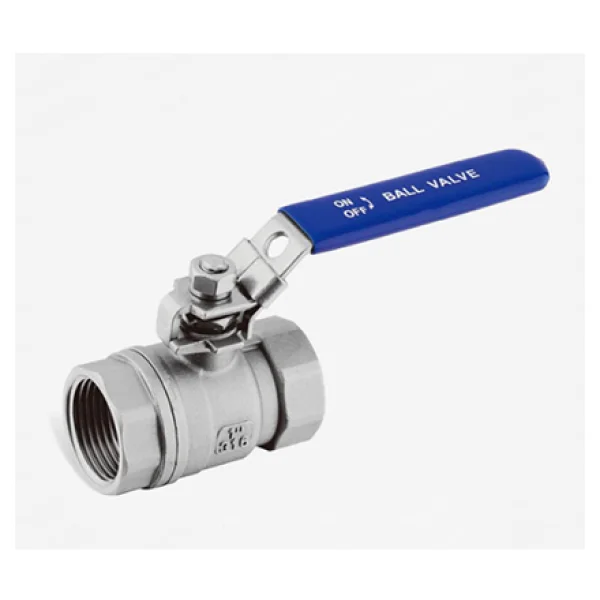

Van bi 2PC VVM202

2PC Ball Valve-VVM202


2PC Ball Valve-VVM202

2PC Reduced port 1000 PSI Ball Valve

Material : 304, 316, CF8, CF8M, WCB

Model : 2PC

Connection : Thread

Medium : Water, Oil, Gas

FEATURES

1000PSI/PN63

Reduce Port

Investment Casting

Blow-out Proof Stem

Casting Approved AD2000-W0

PED97/23/PE (CE0036) Approved

Testing:API598,EN12266

Thread: ASME B1.20.1 BS21.DIN2999/259, ISO228-1, JIS B 0203, ISO7/1

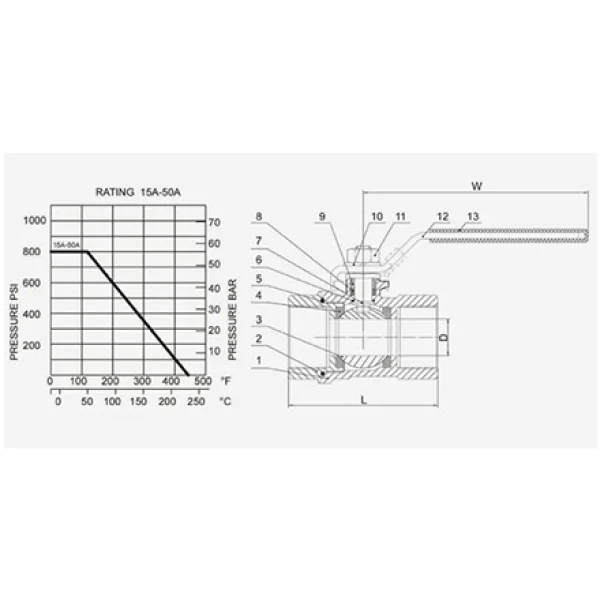

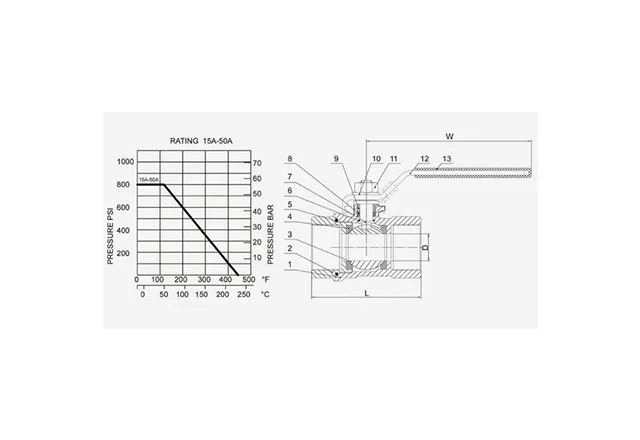

MATERIALS LIST



ITEM

DESIGNATION

QTY

MATERIAL

1

BODY

1

CF8/CF8M

2

CAP

1

CF8/CF8M

3

BALL

1

CF8/CF8M

4

BALL SEAT

2

RPTFE

5

JOINT GASKET

1

PTFE

6

THRUST WASHER

1

PTFE

7

STEM

1

304/306

8

STEM PACKING

1

PTFE

9

GLAND NUT

1

304

10

SPRING WASHER

1

304

11

STEM NUT

1

304

12

HANDLE

1

304

13

HANDLE SLEEVE

1

PVC

DIMENSIONS (mm)

SIZE \ ITEM

D

L

W

S

3/8"

9.2

38.5

76

21

1/2"

10

48.5

91

25

3/4"

15

58.5

91

30

1"

20

69

111

38

1.1/4"

25

79

111

47

1.1/2"

32

90

154

53

2"

38

100

154

66

LƯU Ý:

Sản phẩm Van bi 2PC VVM202 được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
