Khớp Nối Chữ T Là Gì? Cẩm Nang Lựa Chọn Và Phân Loại Chuẩn Kỹ Thuật

Mở Bài – Khi nào cần khớp nối chữ T?

Trong quá trình thi công cơ điện hoặc lắp đặt các hệ thống đường ống công nghiệp, việc một đường ống chính cần chia thành hai hay nhiều nhánh rẽ để cấp nước, dẫn khí hoặc phân phối môi chất đến các vị trí khác nhau là nhu cầu vô cùng phổ biến. Nếu sử dụng các phương pháp nối thủ công thô sơ, quá trình thi công sẽ trở nên phức tạp, khó đảm bảo độ kín khít tuyệt đối và gây nhiều khó khăn cho công tác bảo trì về sau.

Đó chính là lúc khớp nối tê phát huy vai trò quyết định, giúp tạo nhanh một nhánh rẽ chắc chắn trên đường ống. Tuy nhiên, không phải loại tê nối nào cũng sử dụng được cho mọi hệ thống; việc chọn sai phụ kiện có thể dẫn đến rò rỉ áp suất hoặc hư hỏng thiết bị. Do đó, kỹ sư và thợ kỹ thuật cần lựa chọn dựa trên kích thước, vật liệu, kiểu kết nối, áp suất và môi trường làm việc thực tế.

Kiến Thức Nền: Khớp Nối T Là Gì?

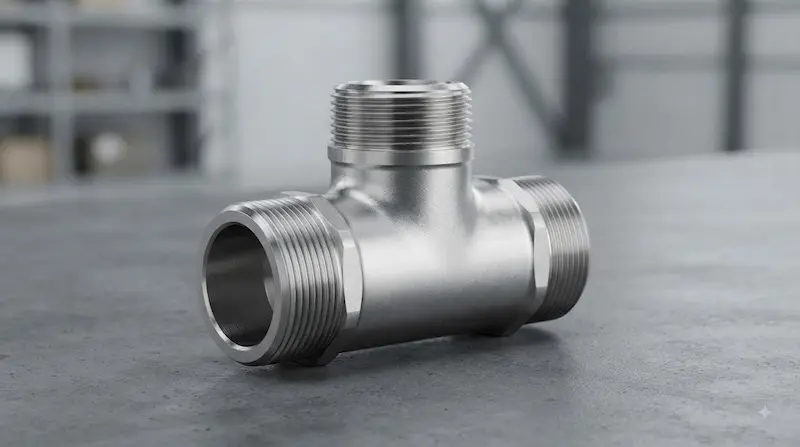

Định nghĩa chuẩn xác

Khớp nối chữ T là phụ kiện đường ống có hình dạng giống chữ “T”, được sử dụng để kết nối và phân nhánh đường ống theo ba hướng khác nhau. Tùy theo thiết kế, phụ kiện này có thể sở hữu ba đầu cùng kích thước hoặc một đầu có quy cách khác biệt để tạo nhánh giảm lưu lượng.

Cấu trúc hình học của linh kiện gồm hai đầu nằm trên trục đường ống chính và đầu thứ ba vuông góc tạo thành nhánh rẽ. Tùy thuộc vào từng ngành kỹ thuật và chủng loại sản phẩm, linh kiện này còn được gọi là tê nối ống, đầu nối chữ T hay tê chia dòng. Chúng hiện diện rộng rãi trong các hệ thống cấp thoát nước, khí nén, hệ thống HVAC, PCCC và các dây chuyền dẫn lưu chất công nghiệp.

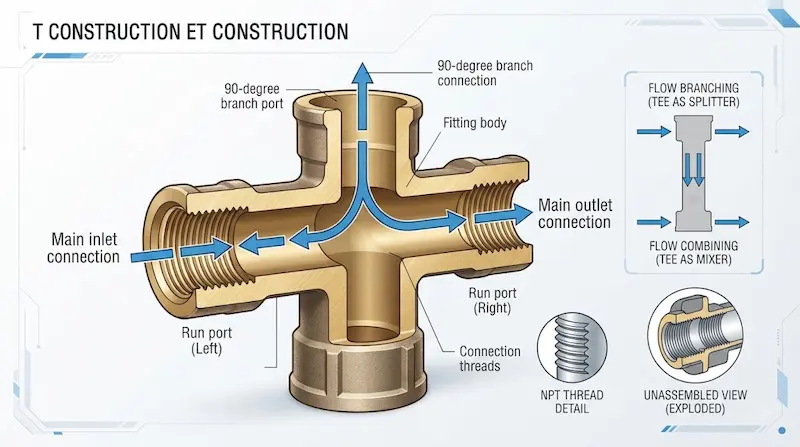

Cấu tạo và nguyên lý hoạt động của khớp nối chữ tê

Cấu tạo chi tiết

Một khớp nối tê tiêu chuẩn được cấu thành từ các thành phần cơ bản:

• Thân khớp nối: Phần khung chịu lực chính, định hình góc chia nhánh 90 độ.

• Ba đầu kết nối: Các ngõ vào và ra để liên kết với hệ thống ống.

• Kiểu kết nối: Có thể là ren trong, ren ngoài, mặt bích, đầu hàn hoặc cơ cấu nối nhanh (socket) tùy model.

• Bề mặt làm kín và gioăng: Đảm bảo độ kín khít áp suất, ngăn chặn rò rỉ môi chất tại các điểm tiếp giáp.

Nguyên lý hoạt động

Bản thân khớp nối tê là một chi tiết cơ khí tĩnh, không trực tiếp điều tiết dòng chảy như van, mà đóng vai trò tạo ra một điểm liên kết cố định vững chắc giữa các đoạn ống. Môi chất di chuyển từ đường ống chính sẽ đi vào ngõ phân nhánh theo nguyên lý phân chia dòng chảy cơ học. Việc thiết kế sai kích thước hoặc kiểu dáng có thể làm gia tăng đáng kể tổn thất áp suất cục bộ tại điểm rẽ nhánh.

Phân Tích Chuyên Sâu: Các Loại Khớp Nối Chữ tê Phổ Biến Hiện Nay

Khớp nối tê đều

Dòng sản phẩm này sở hữu ba đầu kết nối có cùng một kích thước đường kính (ví dụ: T DN20 × DN20 × DN20 hoặc T 21 × 21 × 21). Đây là giải pháp tối ưu khi đường ống chính và đường ống nhánh có quy cách đồng nhất, giúp dòng chảy phân bổ đều mà không bị thắt cổ chai.

Khớp nối tê giảm

Được thiết kế với đầu nhánh rẽ có kích thước nhỏ hơn (hoặc lớn hơn) so với hai đầu đường ống chính (ví dụ: DN32 × DN32 × DN20). Phụ kiện này cực kỳ hữu ích khi cần trích xuất một lượng lưu chất nhỏ từ đường ống cái lớn mà không cần dùng thêm các đầu côn thu phức tạp.

Khớp nối tê ren

Sở hữu các đầu kết nối dạng ren trong, ren ngoài hoặc kết hợp linh hoạt. Ưu điểm lớn nhất là quá trình lắp đặt vô cùng thuận tiện, dễ dàng tháo rời để bảo dưỡng, rất phù hợp cho các hệ thống dân dụng và công nghiệp nhẹ.

Khớp nối tê hàn

Sử dụng phương pháp hàn trực tiếp vào đường ống thép hoặc inox. Mang lại độ bền cơ học và độ kín khít tuyệt đối, là lựa chọn bắt buộc cho các hệ thống áp suất cao, nhiệt độ lớn yêu cầu liên kết cố định vĩnh viễn.

Khớp nối tê nối nhanh

Tích hợp cơ cấu kẹp hoặc vòng khóa thông minh, cho phép kết nối ống nhựa PU hoặc ống khí nén chỉ bằng một thao tác ấn nhẹ. Dòng sản phẩm này thống lĩnh trong các mạch khí nén tự động hóa, nơi cần thao tác tháo lắp và thay thế liên tục.

Khớp Nối tê Có Những Vật Liệu Nào?

• T inox (304 / 316): Sở hữu khả năng chống ăn mòn xuất sắc, chịu nhiệt độ và hóa chất tốt, chuyên dùng trong ngành thực phẩm, dược phẩm và môi trường ẩm ướt khắc nghiệt.

• T đồng: Có tính dẻo và khả năng gia công cao, kháng khuẩn tốt, thường gặp trong các hệ thống ống nước sinh hoạt, đường dẫn khí lạnh và hệ thống điện lạnh HVAC.

• T thép (Carbon / Hợp kim): Cung cấp độ bền cơ học và chịu lực va đập vượt trội, đáp ứng hoàn hảo các hệ thống áp lực cao trong nhà máy công nghiệp nặng.

• T nhựa (PVC, PPR, PE): Trọng lượng nhẹ, chống ăn mòn hóa học tuyệt đối bởi axit hoặc kiềm, là xương sống của các mạng lưới cấp thoát nước dân dụng và nông nghiệp.

Thông Số Khớp Nối tê Cần Kiểm Tra Trước Khi Mua

Để đảm bảo an toàn tuyệt đối cho hệ thống, bạn cần kiểm tra kỹ lưỡng các thông số kỹ thuật cốt lõi sau:

• Kích thước ba đầu: Quy cách DN, hệ inch, đường kính ngoài của ống hoặc kích thước ren kết nối.

• Kiểu kết nối: Ren trong, ren ngoài, ren hỗn hợp, đầu hàn hay khớp nối nhanh socket.

• Vật liệu chế tạo: Inox, đồng, thép hay các loại nhựa kỹ thuật phải tương thích hoàn toàn với môi chất.

• Áp suất làm việc tối đa: Phụ kiện phải chịu được áp lực đỉnh của hệ thống mà không bị biến dạng hay nứt vỡ.

• Nhiệt độ làm việc: Đặc biệt quan trọng với hệ thống nước nóng, hơi nóng hoặc khí có nhiệt độ cao.

• Môi chất truyền dẫn: Nước sạch, nước thải, khí nén, dầu hay hóa chất chuyên dụng.

Khớp Nối tê Đều Và tê Giảm Khác Nhau Thế Nào?

Góc nhìn chuyên gia: Nếu đường ống chính là DN32 nhưng nhánh cần rẽ chỉ là DN20, việc sử dụng một khớp nối tê giảm DN32 × DN32 × DN20 sẽ giúp hệ thống gọn gàng hơn rất nhiều, triệt tiêu hoàn toàn các cút thu phụ trợ và giảm thiểu tối đa các mối nối tiềm ẩn nguy cơ rò rỉ.

Khớp Nối tê Khác Gì Cút Và Măng Sông?

• So với cút (Co ống): Cút chỉ có hai đầu dùng để bẻ hướng dòng chảy vuông góc hoặc xéo, trong khi T sở hữu ba đầu dùng để phân nhánh dòng chảy.

• So với măng sông: Măng sông là phụ kiện thẳng dùng để nối dài hai đoạn ống thẳng hàng, hoàn toàn không có chức năng chia nhánh như chữ T.

• So với chữ Y: Chữ T tạo nhánh vuông góc 90 độ, trong khi chữ Y tạo nhánh xiên theo góc hẹp giúp giảm thiểu tối đa hiện tượng sụt áp và xoáy dòng trong một số hệ thống đặc thù.

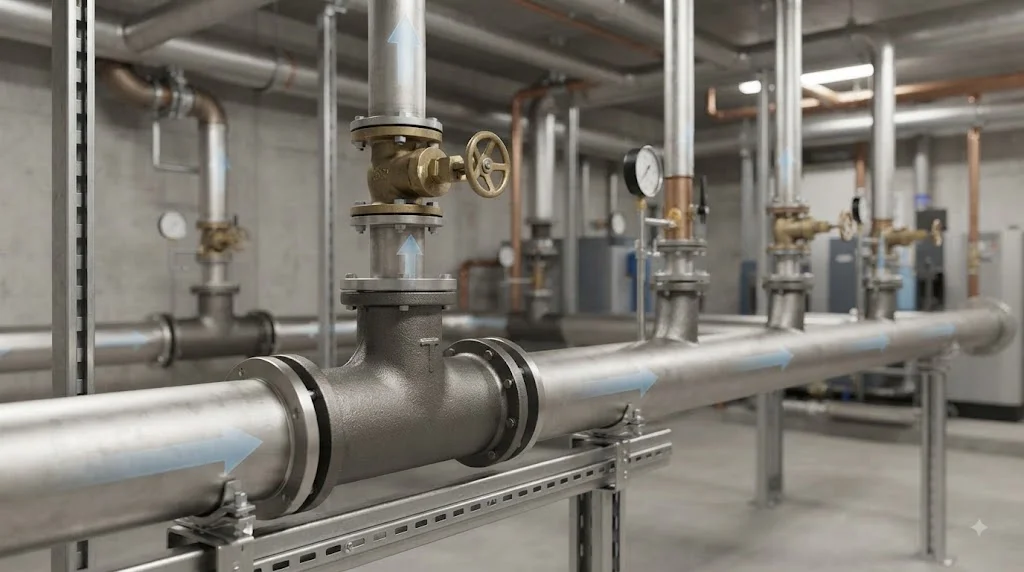

Ứng Dụng Thực Tế Của Khớp Nối tê

• Hệ thống cấp thoát nước: Phân phối nguồn nước sinh hoạt và nước công nghiệp đến từng khu vực phân khu trong các tòa nhà, nhà máy.

• Hệ thống khí nén tự động: Chia nhánh nguồn khí từ máy nén chính đến các bộ lọc, van điện từ và các thiết bị chấp hành trên dây chuyền.

• Hệ thống HVAC và cơ điện: Dẫn môi chất lạnh hoặc nước tuần hoàn trong các đường ống chiller của các công trình lớn.

• Đường ống công nghiệp hóa chất: Vận chuyển dung dịch, axit hoặc hóa chất qua các nhánh xử lý khép kín.

Những Sai Lầm Thường Gặp Khi Chọn Mua Khớp Nối tê

• Sai lầm 1: Nhầm lẫn giữa đường kính danh nghĩa (DN) và đường kính ngoài thực tế của ống, dẫn đến việc mua sai kích thước kết nối.

• Sai lầm 2: Chọn sai kiểu ren (lẫn lộn giữa ren trong và ren ngoài) khiến việc lắp ráp không khớp với đầu ống chờ sẵn.

• Sai lầm 3: Chỉ quan tâm đến vật liệu kim loại mà bỏ qua đặc tính ăn mòn của hóa chất truyền dẫn bên trong.

• Sai lầm 4: Không kiểm tra giới hạn áp suất làm việc, gây nứt vỡ phụ kiện khi hệ thống đột ngột tăng áp.

• Sai lầm 5: Sử dụng T đều cho các nhánh rẽ kích thước nhỏ mà không dùng T giảm, làm phát sinh thêm quá nhiều cút nối trung gian tốn kém.

Hướng Dẫn: Quy Trình Chọn Mua Và Lắp Đặt Chuẩn Kỹ Thuật

Checklist 9 bước lựa chọn hoàn hảo

1. Xác định rõ loại hệ thống và đường ống đang thi công.

2. Đo đạc chính xác đường kính ngoài của ống.

3. Quy đổi chuẩn xác hệ số DN hoặc thông số bước ren.

4. Quyết định chọn loại T đều hay T giảm.

5. Lựa chọn kiểu kết nối (ren, hàn, nối nhanh).

6. Chọn vật liệu tương thích hoàn toàn với môi chất.

7. Đối chiếu áp suất làm việc tối đa của hệ thống.

8. Kiểm tra giới hạn nhiệt độ vận hành thực tế.

9. Tính toán chính xác số lượng cần thiết cho toàn dự án.

Lưu ý quan trọng khi thi công lắp đặt

• Đối với loại ren: Làm sạch ba đầu ren, sử dụng băng tan (cao su non) hoặc keo lót chuyên dụng đúng kỹ thuật, tuyệt đối không siết quá lực làm toe ren.

• Đối với loại hàn: Mài sạch ba via, làm sạch bề mặt kim loại, đảm bảo thợ hàn có tay nghề cao để mối hàn thấu sâu và kín khít tuyệt đối.

• Đối với loại nối nhanh: Cắt đoạn ống PU vuông góc 30-90 độ, đẩy kịch vào ngàm khóa bên trong và kiểm tra chốt an toàn trước khi chạy thử áp suất.

Câu Hỏi Thường Gặp Về Khớp Nối tê

Khớp nối chữ T dùng để làm gì?

Phụ kiện này dùng để kết nối, cố định và phân nhánh đường ống theo ba hướng khác nhau, giúp đưa môi chất từ ống chính rẽ sang các đường nhánh phụ một cách an toàn.

Khớp nối tê có những loại nào?

Các biến thể phổ biến bao gồm T đều, T giảm, T ren, T hàn, T nối nhanh cùng các chủng loại phân loại theo chất liệu như inox, đồng, thép và nhựa kỹ thuật.

T đều và T giảm khác nhau như thế nào?

T đều có ba đầu kết nối kích thước đồng nhất, trong khi T giảm sở hữu ít nhất một đầu nhánh rẽ có kích thước lớn hơn hoặc nhỏ hơn đường ống chính.

Làm sao chọn đúng kích thước khớp nối tê ?

Bạn cần xác định rõ đường kính ngoài của ống, quy đổi hệ DN hoặc thông số ren chính xác, đồng thời kiểm tra kiểu kết nối của cả ba đầu trước khi đặt mua.

Kết Luận: Chọn Đúng Khớp Nối Chữ T Để Hệ Thống Vận Hành Ổn Định

Khớp nối chữ tê là phụ kiện tuy đơn giản về mặt hình học nhưng lại sở hữu vô số biến thể phức tạp về kích thước, vật liệu, kiểu kết nối và khả năng chịu áp suất. Một lựa chọn chuẩn xác cần tuân thủ thứ tự ưu tiên: Môi chất - Kích thước - T đều/giảm - Kiểu kết nối - Vật liệu - Áp suất - Nhiệt độ. Đầu tư đúng loại phụ kiện ngay từ đầu sẽ giúp hệ thống đường ống của bạn vận hành trơn tru, không rò rỉ và bền bỉ theo thời gian.
