Van bi dạng bướm nối clamp

0 Bình luận

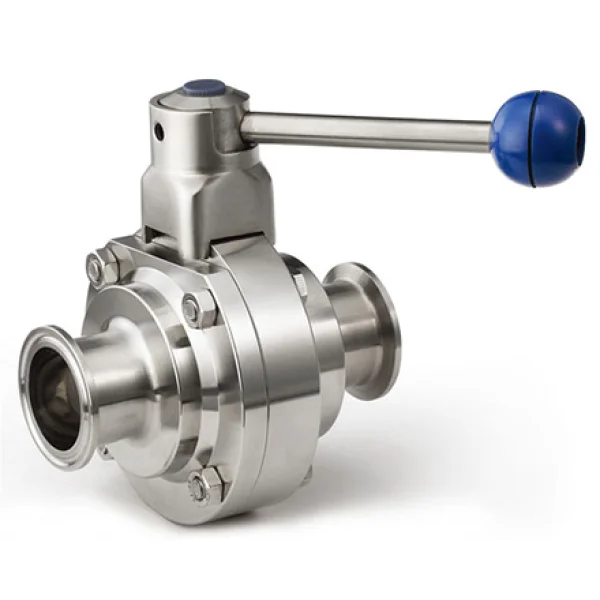

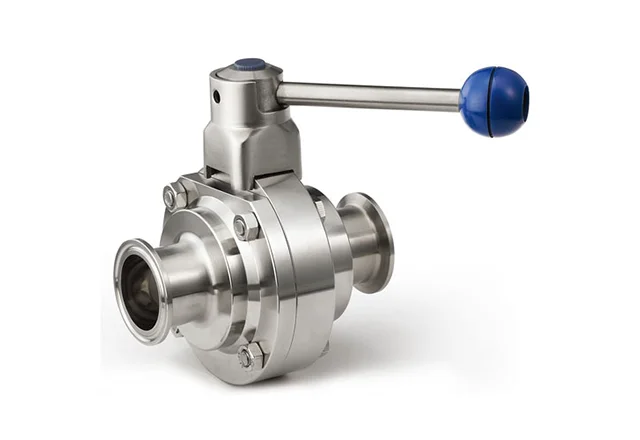

Van bi dạng bướm nối clamp

Three-piece Clamp Ball Valve

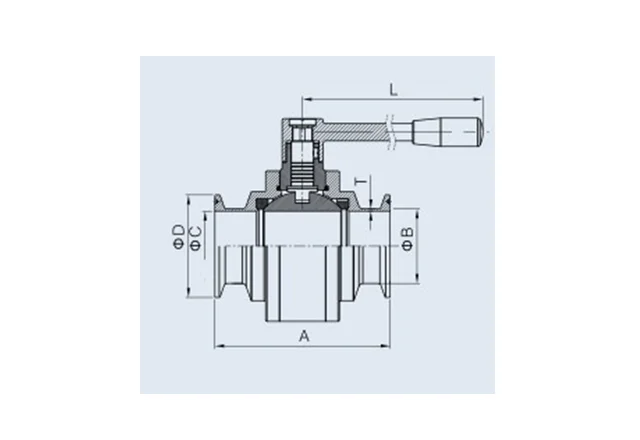

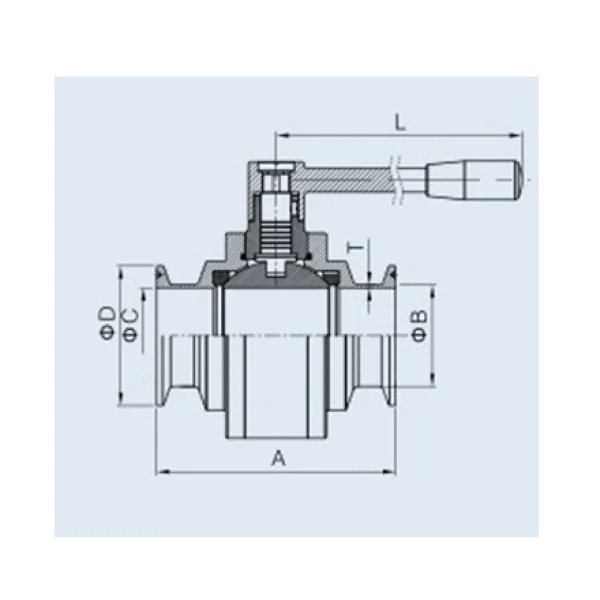

Size

A

B

C

D

T

L

DN25

113.4

28

25

50.5

1.5

122

DN32

113.4

34

31

50.5

1.5

122

DN40

127.4

40

37

50.5

1.5

180

DN50

127.4

52

49

64

1.5

180

DN65

150

70

66

91

2.0

266

DN80

178

85

81

106

2.0

266

DN100

186

104

100

119

2.0

266





3A

Size

A

B

C

D

T

L



1"

113.4

25.4

22.1

50.5

1.65

122



1 1/4"

113.4

31.8

28.5

50.5

1.65

122



1 1/2"

127.4

38.1

34.8

50.5

1.65

180



2"

127.4

50.8

47.5

64

1.65

180



2 1/2"

150

63.5

60.2

77.5

1.65

180



3"

160

76.2

72.9

91

1.65

266



3 1/2"

178

88.9

84.9

106

2.0

266



4"

186

101.6

97.4

119

2.1

266



SMS/ISO

Size

A

B

C

D

T

L



1"

113.4

25.4

22.4

50.5

1.5

122



1 1/4"

113.4

31.8

28.8

50.5

1.5

122



1 1/2"

127.4

38.1

35.1

50.5

1.5

180



2"

127.4

50.8

47.8

64

1.5

180



2 1/2"

150

63.5

59.5

77.5

1.5

180



3"

160

76.2

72.2

91

2.0

266



3 1/2"

178

88.9

84.9

106

2.0

266



4"

186

101.6

97.6

119

2.0

266

 LƯU Ý:

Sản phẩm Van bi dạng bướm nối clamp được phát triển liên tục, thông tin có thể có thay đổi mà không kịp thời thông báo đến Quý khách hàng!
