Flange Mounting Là Gì? Quy Trình Lắp Đặt Mặt Bích Chuẩn Kỹ Thuật

Bạn đã bao giờ gặp tình trạng hệ thống đường ống vừa mới đi vào vận hành đã xảy ra hiện tượng rò rỉ tại các mối nối? Hay nghiêm trọng hơn là gioăng làm kín bị biến dạng nhanh chóng, bulong có dấu hiệu lỏng lẻo dù đã được siết chặt? Nguyên nhân phổ biến nhất không nằm ở chất lượng vật tư, mà chính là do quy trình flange sai kỹ thuật.

Trong ngành cơ khí và thi công đường ống, lắp đặt mặt bích (flange) là một công đoạn đòi hỏi sự chính xác tuyệt đối. Những lỗi nhỏ như siết lực không đều hay căn chỉnh lệch tâm có thể dẫn đến hậu quả lớn: từ việc thất thoát lưu chất, gây ô nhiễm môi trường cho đến các sự cố cháy nổ nguy hiểm. Bài viết này sẽ phân tích chi tiết quy trình flange chuẩn chuyên gia, giúp hệ thống của bạn vận hành an toàn và bền bỉ.

Flange Là Gì? Định nghĩa và Tầm quan trọng

Flange là quá trình lắp đặt và kết nối các mặt bích để liên kết các đoạn đường ống, van, máy bơm hoặc các thiết bị áp lực khác thành một hệ thống thống nhất. Đây là một phương pháp kết nối cơ khí có tính linh động cao, cho phép tháo rời để bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống như phương pháp hàn trực tiếp.

Một quy trình flange hoàn chỉnh không chỉ đơn thuần là việc đặt hai mặt bích cạnh nhau. Nó bao gồm một chuỗi các thao tác kỹ thuật nghiêm ngặt: căn chỉnh độ đồng tâm (alignment), làm sạch bề mặt tiếp xúc, lựa chọn và đặt gioăng (gasket), cuối cùng là siết bulong theo trình tự và lực siết (torque) định sẵn. Mục tiêu cốt lõi là tạo ra một mối nối kín khít hoàn toàn, có khả năng chịu được áp suất làm việc và sự giãn nở nhiệt của hệ thống, đảm bảo an toàn vận hành tối đa.

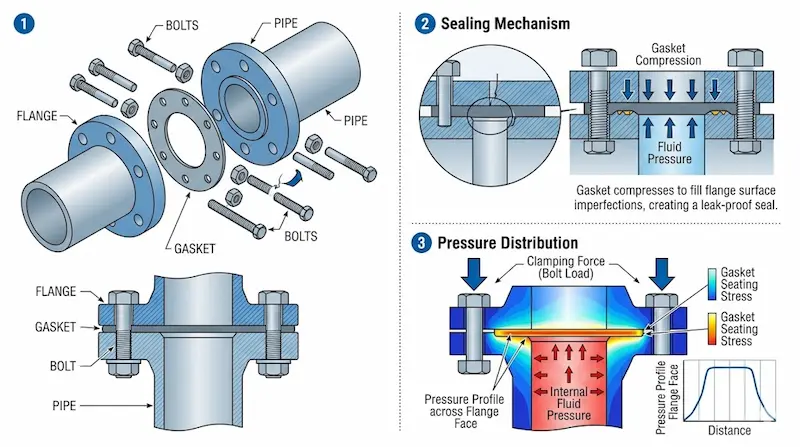

Nguyên Lý Kín Của Kết Nối Flange

Tại sao hai miếng thép ép lại với nhau có thể ngăn được chất lỏng hoặc khí dưới áp suất cao rò rỉ ra ngoài? Câu trả lời nằm ở nguyên lý biến dạng của vật liệu làm kín.

Khi thực hiện flange, lực siết từ hệ thống bulong sẽ tạo ra một áp lực cực lớn ép chặt hai mặt bích lại với nhau. Giữa hai bề mặt này là lớp gioăng (gasket). Dưới tác động của lực ép, gioăng sẽ bị biến dạng dẻo hoặc đàn hồi, điền đầy vào các rãnh siêu nhỏ và những khiếm khuyết trên bề mặt mặt bích. Quá trình này tạo ra một rào cản vật lý ngăn không cho lưu chất thoát ra. Hiệu quả của nguyên lý này phụ thuộc vào ba yếu tố: lực siết bulong đủ mạnh, vật liệu gioăng phù hợp và độ phẳng của bề mặt mặt bích.

Các Kiểu Flange Phổ Biến Trong Công Nghiệp

Tùy vào yêu cầu về áp suất, nhiệt độ và loại lưu chất, kỹ sư sẽ lựa chọn kiểu flange phù hợp. Dưới đây là các phương pháp phổ biến:

• Slip-on mounting: Mặt bích được trượt lên đầu ống và hàn cả bên trong lẫn bên ngoài. Đây là kiểu lắp phổ biến cho hệ thống áp suất thấp vì dễ căn chỉnh và chi phí thấp.

• Weld neck mounting: Mặt bích có cổ dài được hàn đối đầu với ống. Đây là kiểu lắp chịu lực tốt nhất, thường dùng cho các hệ thống áp suất cao và nhiệt độ khắc nghiệt (như hơi bão hòa, dầu khí).

• Threaded flange: Sử dụng mối nối ren để liên kết. Kiểu này cực kỳ hữu ích cho các khu vực dễ cháy nổ, nơi mà việc hàn (tạo tia lửa) bị cấm.

• Blind flange: Lắp đặt mặt bích mù để bịt kín đầu ống hoặc các lỗ chờ, cho phép mở rộng hệ thống dễ dàng trong tương lai.

Thông Số Kỹ Thuật Quan Trọng Khi Lắp Flange

Để quá trình flange thành công, kỹ thuật viên cần đặc biệt lưu ý các thông số sau:

1. Bolt Torque (Lực siết): Mỗi cấp bền bulong và kích thước mặt bích có một giá trị torque riêng. Siết quá yếu gây rò rỉ, siết quá mạnh gây đứt bulong hoặc nát gioăng.

2. Gasket Type (Loại gioăng): Phải chọn đúng vật liệu (cao su, PTFE, vòng đệm kim loại xoắn) dựa trên nhiệt độ và hóa tính của lưu chất.

3. Alignment (Độ đồng tâm): Hai mặt bích phải song song và tâm ống phải thẳng hàng. Nếu bị lệch, lực ép sẽ không đều, dẫn đến rò rỉ ở một phía.

4. Surface Finish (Độ nhám bề mặt): Bề mặt mặt bích không được có vết trầy xước sâu hướng tâm. Một độ nhám vừa đủ sẽ giúp gioăng "bám" tốt hơn.

So Sánh Flange Mounting vs Welding vs Coupling

Tại Sao Lắp Sai Flange Gây Rò Rỉ?

Rò rỉ là "kẻ thù" số một của flange. Thực tế, 80% các vụ rò rỉ mặt bích không đến từ lỗi sản phẩm mà đến từ lỗi lắp đặt:

• Siết lệch lực: Siết chặt một bên trước khi siết bên kia khiến mặt bích bị vênh.

• Sử dụng lại gioăng cũ: Gioăng cũ đã mất đi độ đàn hồi và khả năng biến dạng, không thể làm kín hiệu quả lần thứ hai.

• Bề mặt không phẳng: Các vết bẩn, rỉ sét hoặc lớp sơn cũ chưa được làm sạch tạo ra khoảng hở li ti.

• Lệch tâm ống: Tạo ra ứng suất cắt lên bulong và làm gioăng bị ép không đều.

Flange Dùng Trong Những Hệ Thống Nào?

Do tính linh hoạt và độ tin cậy, phương pháp này là tiêu chuẩn trong nhiều ngành:

• Hệ thống cấp thoát nước: Dùng nối ống gang, ống thép trong các nhà máy xử lý nước.

• Ngành dầu khí & Hóa chất: Kết nối các bồn chứa áp lực và hệ thống bơm dẫn hóa chất ăn mòn.

• Hệ thống HVAC: Lắp đặt trong các đường ống chiller, điều hòa trung tâm của tòa nhà.

• Hệ thống PCCC: Đảm bảo các trụ cứu hỏa và máy bơm luôn sẵn sàng tháo lắp khi cần.

Sai Lầm Thường Gặp Khi Lắp Flange

Trong thực tế thi công, các công nhân thường mắc phải những lỗi "kinh điển":

1. Siết bulong theo vòng tròn: Đây là lỗi nặng nhất. Phải siết theo hình sao để mặt bích hạ xuống đều.

2. Không dùng Torque Wrench (Cờ lê lực): Việc siết bằng tay dựa trên "cảm giác" thường dẫn đến lực không đồng đều giữa các bulong.

3. Bỏ qua bước vệ sinh: Một hạt cát nhỏ bám trên bề mặt tiếp xúc cũng đủ để tạo ra đường rò rỉ dưới áp suất cao.

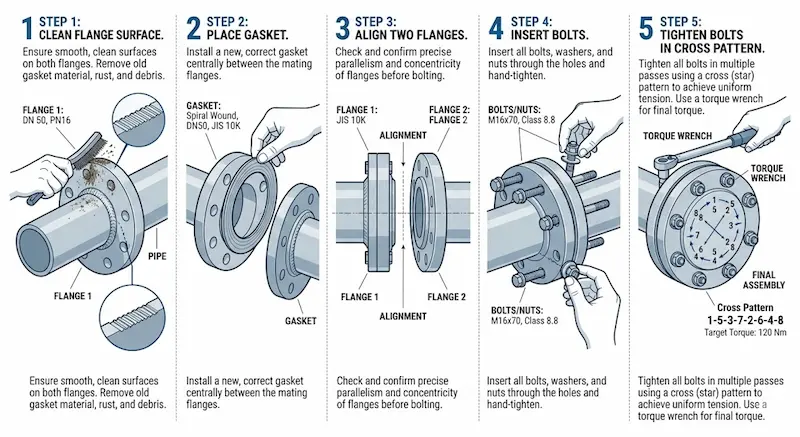

Quy Trình Flange Chuẩn Kỹ Thuật

Để đảm bảo chất lượng, hãy tuân thủ 6 bước sau:

1. Làm sạch bề mặt: Loại bỏ hoàn toàn rỉ sét, dầu mỡ và lớp đệm cũ trên bề mặt mặt bích.

2. Căn chỉnh: Kiểm tra độ song song và đồng tâm của hai mặt bích. Khoảng hở giữa chúng phải vừa đủ để đặt gioăng vào.

3. Đặt gioăng: Đặt gioăng vào giữa một cách cẩn thận, đảm bảo gioăng nằm chính tâm bề mặt làm kín.

4. Lắp bulong: Bôi trơn bulong bằng mỡ chịu nhiệt và xỏ qua các lỗ.

5. Siết theo hình sao: Chia làm nhiều vòng siết (30%, 60%, 100% lực mục tiêu) theo thứ tự đối xứng.

6. Kiểm tra: Sau 24h vận hành, kiểm tra lại lực siết để bù đắp cho sự giãn nở nhiệt.

Checklist Lắp Đặt Flange An Toàn

•  Bề mặt mặt bích sạch sẽ, không có vết xước hướng tâm.

•  Gioăng mới 100%, đúng quy cách áp lực (PN/JIS/ANSI).

•  Bulong, đai ốc đúng cấp bền và đã được bôi trơn.

•  Sử dụng cờ lê lực để siết đúng thông số yêu cầu.

•  Sau khi lắp, thực hiện test áp (hydrotest) để kiểm tra độ kín.

FAQ - Những Câu Hỏi Thường Gặp

1. Flange mounting có bắt buộc dùng cờ lê lực không?

Cực kỳ cần thiết cho các hệ thống áp suất cao hoặc hóa chất. Nếu không có cờ lê lực, rất khó để đảm bảo tải trọng đồng đều lên vòng đệm, dễ gây rò rỉ cục bộ.

2. Có thể dùng lại gioăng inox (spiral wound gasket) không?

Tuyệt đối không. Loại gioăng này có lõi thép và lớp làm kín đã bị nén bẹp theo biên dạng mặt bích cũ, việc dùng lại sẽ không đảm bảo độ kín.

3. Thứ tự siết bulong hình sao là thế nào?

Bạn đánh số các bulong theo vị trí kim đồng hồ (1, 2, 3...). Thay vì siết 1-2-3, hãy siết theo cặp đối diện: 1-5, 3-7... cho đến khi hết vòng.

Kết Luận

Flange là một mắt xích quan trọng quyết định sự ổn định của toàn bộ hệ thống đường ống. Một mối nối mặt bích được lắp đặt đúng kỹ thuật không chỉ ngăn chặn rò rỉ mà còn giảm thiểu chi phí bảo trì và kéo dài tuổi thọ thiết bị. Hãy đầu tư vào quy trình chuẩn và dụng cụ chính xác để bảo vệ công trình của bạn ngay từ những chi tiết nhỏ nhất Flange mounting.
