Hướng Dẫn Phân Biệt Các Loại Van Gió Và Giải Pháp Tối Ưu Cho Hệ Thống HVAC

Trong một hệ thống HVAC hiện đại, mạng lưới ống gió đóng vai trò như hệ tuần hoàn mang không khí đi khắp các tầng lầu và khu vực. Tuy nhiên, không phải vị trí nào trong hệ thống cũng sử dụng cùng một chủng loại thiết bị kiểm soát. Có những vị trí yêu cầu điều chỉnh lưu lượng gió chính xác, có nơi cần ngăn chặn triệt để gió hồi ngược, trong khi các khu vực đặc thù lại đòi hỏi khả năng ngăn lửa hoặc kiểm soát khói khi có sự cố. Nếu chọn sai các loại van gió, kỹ sư và nhà thầu sẽ phải đối mặt với tình trạng khó cân bằng lưu lượng, tổn thất áp suất tĩnh cao hoặc vi phạm nghiêm trọng các quy chuẩn an toàn phòng cháy chữa cháy.

Việc hiểu đúng bản chất cấu tạo và chức năng của từng thiết bị là chìa khóa vàng giúp bạn lựa chọn chính xác ngay từ giai đoạn thiết kế và thi công ban đầu.

Kiến thức nền

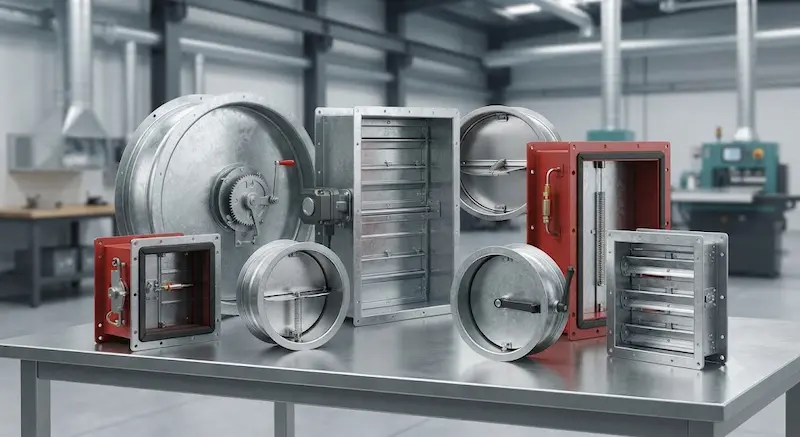

Van gió là gì?

Van gió là thiết bị được lắp trên hệ thống ống gió nhằm kiểm soát, điều chỉnh, đóng/mở hoặc thay đổi hướng chuyển động của luồng không khí. Tùy thiết kế, van có thể được sử dụng để cân bằng lưu lượng, ngăn dòng khí đi ngược, cô lập một khu vực hoặc hỗ trợ kiểm soát lửa và khói.

Thiết bị này xuất hiện phổ biến trong mọi hệ thống thông gió, điều hòa không khí trung tâm và hệ thống hút khói sự cố. Về cơ bản, cấu tạo chung bao gồm phần thân van, hệ thống cánh van/lá van, trục xoay, cơ cấu truyền động và bộ điều khiển tùy biến. Tùy theo yêu cầu vận hành, van có thể điều khiển thủ công bằng tay hoặc tự động hóa thông qua motor điện.

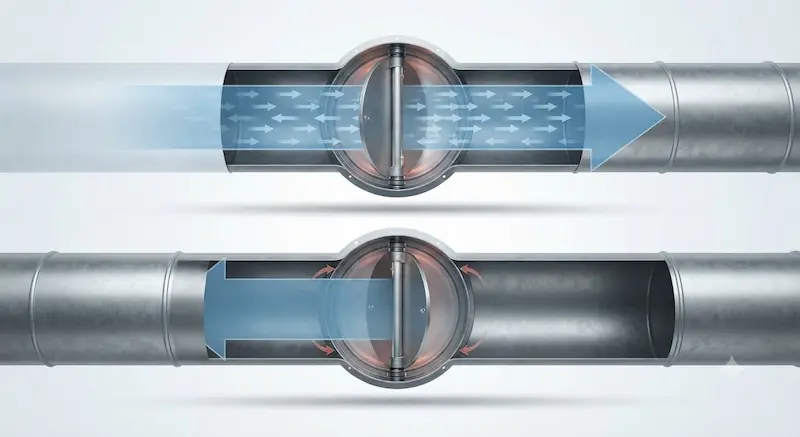

Nguyên lý hoạt động của van gió

Nguyên lý làm việc của van dựa trên sự thay đổi vị trí góc mở của cánh van so với dòng chảy không khí:

• Trạng thái mở: Cánh van nằm song song hoặc ẩn gọn vào thành ống, tạo không gian tối đa cho không khí lưu thông.

• Trạng thái đóng: Cánh van xoay vuông góc với đường ống, chặn đứng hoàn toàn dòng khí đi qua.

• Trạng thái điều chỉnh: Cánh van mở một góc nhất định để bóp hoặc thả lỏng lưu lượng theo đúng thông số thiết kế.

• Trạng thái tự động: Bộ truyền động (actuator) nhận tín hiệu điện từ tủ trung tâm để tự động thay đổi góc mở mà không cần can thiệp thủ công.

Sơ đồ vận hành tiêu chuẩn trong hệ thống: Quạt → Ống gió → Van gió → Khu vực sử dụng.

Phân tích chuyên sâu

Các loại van gió phổ biến hiện nay

Van gió điều chỉnh lưu lượng (Volume Control Damper)

Được sử dụng phổ biến nhất để kiểm soát và điều chỉnh lượng không khí đi qua từng nhánh ống gió. Van có thể vận hành bằng tay gạt hoặc tích hợp motor điện, giúp kỹ sư dễ dàng cân bằng lưu lượng gió giữa các khu vực khác nhau trong tòa nhà.

Van gió một chiều

Thiết kế chuyên dụng nhằm cho phép không khí di chuyển theo một chiều duy nhất, ngăn chặn hoàn toàn hiện tượng gió hồi ngược khi quạt dừng hoạt động. Thiết bị này bảo vệ hiệu quả các thiết bị quạt và hệ thống lọc phía trước khỏi áp lực ngược.

Van chặn lửa (Fire Damper)

Van chặn lửa được sử dụng để hạn chế sự lan truyền của lửa qua hệ thống ống gió khi xảy ra sự cố cháy. Cần phân biệt rõ thiết bị này với van điều chỉnh lưu lượng thông thường, bởi mục tiêu tối thượng của van chặn lửa là bảo vệ an toàn chống cháy lan, cứu hộ cứu nạn.

Van chống khói (Smoke Damper)

Đóng vai trò cốt lõi trong hệ thống kiểm soát và thoát khói sự cố. Van thường kết hợp với hệ thống điều khiển tự động của tòa nhà, xuất hiện dày đặc tại các tầng hầm, hành lang thoát hiểm và hệ thống tăng áp cầu thang.

Van gió motor (Motorized Damper)

Sử dụng mô-tơ điện để điều khiển góc mở tự động từ xa. Ưu điểm lớn nhất là dễ dàng tích hợp vào hệ thống quản lý tòa nhà thông minh BMS, đáp ứng các tiêu chuẩn tự động hóa cao cấp.

Van gió tay (Manual Damper)

Vận hành trực tiếp bằng tay gạt hoặc tay quay thủ công. Với cấu tạo đơn giản, dễ sử dụng và tối ưu chi phí đầu tư, đây là lựa chọn hàng đầu cho các hệ thống quy mô nhỏ không yêu cầu điều khiển tự động phức tạp.

Phân loại van gió theo chức năng

Phân loại van gió theo cơ cấu điều khiển

Hệ thống điều khiển quyết định mức độ linh hoạt của thiết bị. Van điều khiển bằng tay sử dụng tay gạt hoặc tay quay kết hợp cơ cấu khóa vị trí chắc chắn. Van điều khiển bằng motor ứng dụng động cơ điện (actuator) để đóng mở chính xác theo góc cài đặt.

Đặc biệt, van điều khiển tự động tích hợp sâu với cảm biến môi trường, hệ thống báo cháy trung tâm và mạng lưới BMS của tòa nhà. Việc ứng dụng motor điện là bắt buộc đối với các tuyến ống phức tạp, tầm với xa hoặc những vị trí đòi hỏi vận hành tập trung với tốc độ cao.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, việc xem xét toàn diện các thông số kỹ thuật sẽ giúp bạn tránh khỏi những sai lầm tốn kém:

• Kích thước hình học (chiều rộng × chiều cao hoặc đường kính ống tròn).

• Vật liệu chế tạo thân và cánh (tôn mạ kẽm, inox, nhôm định hình) kèm theo độ dày tiêu chuẩn.

• Số lượng lá cánh van và kiểu dáng thiết kế kết nối với hệ thống ống gió.

• Các chỉ số về lưu lượng gió, áp suất làm việc và mức độ chịu nhiệt độ tối đa.

• Độ kín khít của gioăng, thông số điện áp điều khiển và thời gian đóng/mở của actuator nếu thuộc dòng van motor.

• Các tiêu chuẩn kiểm định phòng cháy chữa cháy bắt buộc đối với dòng van chuyên dụng.

So sánh các loại van gió

Không tồn tại một thiết bị duy nhất tối ưu cho mọi hạng mục. Việc lựa chọn phụ thuộc hoàn toàn vào chức năng, lưu lượng, áp lực dòng khí và tiêu chuẩn an toàn của từng công trình cụ thể.

Van gió khác gì cửa gió?

Nhiều người mua hàng thường nhầm lẫn giữa hai khái niệm này. Van gió (damper) được lắp đặt giấu kín bên trong các tuyến ống gió, chuyên làm nhiệm vụ kiểm soát, điều chỉnh hoặc đóng cắt dòng khí thông qua hệ thống cơ cấu cánh bên trong.

Trong khi đó, cửa gió (air grille) lại nằm ở vị trí đầu cuối của hệ thống, tiếp xúc trực tiếp với không gian phòng để thổi khí vào hoặc hút khí ra. Mặc dù cửa gió có thể tích hợp các nan hướng dòng, chúng hoàn toàn không có khả năng đóng cắt hay kiểm soát áp lực khắt khe như các dòng van gió chuyên dụng.

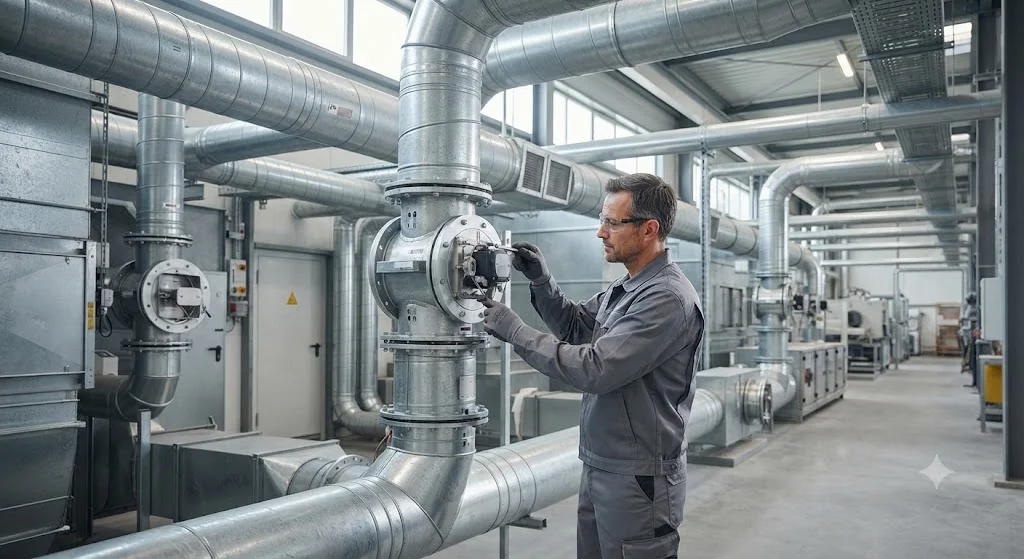

Ứng dụng thực tế

Các loại van gió được sử dụng ở đâu?

• Hệ thống HVAC: Gắn liền với các cụm điều hòa trung tâm, máy xử lý không khí AHU, dàn lạnh FCU và các tuyến ống cấp/hồi gió chính.

• Hệ thống thông gió: Lắp đặt dày đặc trong nhà xưởng sản xuất, văn phòng cao ốc, trung tâm thương mại và kho bãi hàng hóa.

• Hệ thống hút khói: Bố trí trọng yếu tại các khu vực tầng hầm chung cư, hành lang thoát hiểm nhằm bảo vệ tính mạng con người khi có hỏa hoạn.

• Hệ thống phòng cháy chữa cháy: Kiểm soát chặt chẽ tại các vị trí tuyến ống đâm xuyên qua tường ngăn cháy nhằm cô lập đám lửa không lan rộng sang khu vực khác.

Sai lầm thường chọn khi chọn van gió

• Chỉ dựa vào kích thước ống gió mà bỏ qua thông số lưu lượng và áp suất thực tế.

• Nhầm lẫn tai hại giữa chức năng của van điều chỉnh lưu lượng và van chặn lửa chống cháy.

• Lựa chọn công suất hoặc mô-men xoắn của actuator không tương thích với diện tích cánh van.

• Bỏ qua yêu cầu kiểm tra tổn thất áp suất tĩnh, dẫn đến tình trạng quạt không đủ lực đẩy gió.

• Lắp ngược chiều kỹ thuật đối với các dòng van một chiều.

• Không chừa khoảng trống không gian để bảo trì, kiểm tra định kỳ hệ thống cơ khí sau khi thi công hoàn thiện.

Hướng dẫn / Checklist

Cách chọn loại van gió phù hợp

• Bước 1: Xác định chính xác mục đích sử dụng cốt lõi: cần điều chỉnh lưu lượng, chống gió ngược, chặn lửa hay kiểm soát khói?

• Bước 2: Đo đạc và xác định chuẩn xác kích thước hình học của đường ống gió.

• Bước 3: Tính toán lưu lượng không khí và áp suất làm việc của hệ thống.

• Bước 4: Lựa chọn vật liệu chế tạo tương thích hoàn toàn với môi trường không khí thực tế.

• Bước 5: Quyết định phương thức vận hành thủ công bằng tay hay tự động bằng motor.

• Bước 6: Đối với van motor, cần kiểm tra kỹ thông điện áp nguồn và tín hiệu điều khiển tương thích.

• Bước 7: Với hệ thống PCCC, bắt buộc kiểm tra các chứng nhận kiểm định kỹ thuật liên quan.

Lưu ý khi lắp đặt và sử dụng van gió

• Đảm bảo vị trí lắp đặt đúng theo bản vẽ kỹ thuật thiết kế ban đầu.

• Tuyệt đối không để cánh van bị kẹt bởi vật liệu xây dựng thừa, bụi bẩn hoặc xà bần bám vào.

• Kiểm tra kỹ hướng mũi tên lưu lượng khí đối với dòng van một chiều.

• Vận hành thử nghiệm motor điện và kiểm tra tín hiệu đấu nối ngay sau khi cấp điện.

• Đảm bảo cánh van có thể đóng mở hoàn toàn hết hành trình kỹ thuật khi có lệnh điều khiển.

• Lên lịch định kỳ vệ sinh bụi bẩn và tra dầu mỡ bảo dưỡng các chi tiết cơ khí.

• Riêng với van chặn lửa và chống khói, cần thực hiện kiểm tra ngặt nghèo theo đúng quy chuẩn PCCC hiện hành.

FAQ

Có những loại van gió nào phổ biến?

Các dòng sản phẩm thông dụng bao gồm van điều chỉnh lưu lượng, van một chiều, van chặn lửa, van chống khói, van gió tay và van gió điều khiển bằng motor điện.

Van gió có tác dụng gì?

Thiết bị này chuyên dùng để điều chỉnh, đóng mở hoặc kiểm soát hướng di chuyển của dòng không khí trong hệ thống thông gió và điều hòa không khí HVAC.

Van gió motor có tốt hơn van gió tay không?

Không hoàn toàn như vậy. Van motor tối ưu cho các hệ thống tự động hóa và điều khiển từ xa, trong khi van tay phù hợp hơn với các nhánh ống đơn giản ít phải can thiệp.

Van chặn lửa có giống van điều chỉnh lưu lượng không?

Hoàn toàn khác biệt. Van điều chỉnh tập trung cân bằng lưu lượng khí, còn van chặn lửa là thiết bị chuyên dụng phục vụ công tác phòng chống cháy lan.

Làm sao chọn đúng loại van gió?

Việc lựa chọn phải dựa trên sự kết hợp đồng bộ giữa chức năng, kích thước ống, lưu lượng, áp suất, môi trường lắp đặt và các tiêu chuẩn an toàn của công trình.

Kết luận về các loại van gió

Tóm lại, hệ thống đường ống kỹ thuật đòi hỏi sự góp mặt của các loại van gió với những chức năng chuyên biệt khác nhau. Các nhóm thiết bị chủ lực như van điều chỉnh lưu lượng, van một chiều, van chặn lửa, van chống khói hay van motor đều đóng vai trò quyết định đến sự an toàn và hiệu suất của toàn mạng lưới. Bạn tuyệt đối không nên chọn van chỉ dựa vào kích thước ống mà cần xem xét toàn diện mọi điều kiện vận hành thực tế.
