Cavitation Pump Là Gì? Hiểu Rõ Hiện Tượng Xâm Thực Để Bảo Vệ Hệ Thống Bơm

Bạn đã bao giờ nghe thấy máy bơm nhà mình hay tại xưởng sản xuất phát ra tiếng kêu "lạch cạch" dữ dội như thể có sỏi đá bên trong? Đi kèm với đó là tình trạng máy rung lắc mạnh, lưu lượng nước giảm đột ngột dù động cơ vẫn đang chạy ở công suất tối đa. Hầu hết người dùng thường vội vàng kết luận do hỏng vòng bi, mòn trục hay lỗi cơ khí, nhưng thực tế, thủ phạm nguy hiểm hơn nhiều: hiện tượng cavitation pump (xâm thực máy bơm).

Hiện tượng cavitation pump là một trong những "căn bệnh" phổ biến nhất nhưng lại bị hiểu sai nhiều nhất trong ngành thủy lực. Nó không chỉ gây tiếng ồn khó chịu mà còn là kẻ sát nhân thầm lặng, có khả năng bào mòn và phá hủy cánh bơm kim loại chỉ trong một thời gian ngắn. Nếu không được phát hiện và xử lý đúng kỹ thuật, việc thay thế một chiếc bơm mới cũng chỉ là giải pháp tạm thời, bởi căn nguyên của vấn đề nằm ở thiết kế hệ thống.

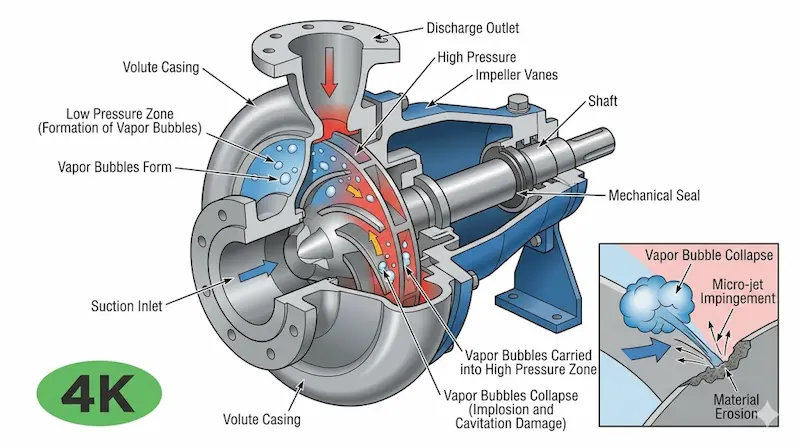

Cavitation pump là gì?

Cavitation pump (hiện tượng xâm thực trong bơm) là quá trình hình thành, phát triển và sau đó vỡ vụn của các bong bóng hơi trong chất lỏng khi áp suất tại một điểm trong bơm giảm xuống dưới áp suất hơi của chất lỏng đó. Khi các bong bóng này di chuyển đến vùng có áp suất cao hơn, chúng nổ tung với lực tác động cực lớn lên bề mặt kim loại.

Để hiểu một cách đơn giản, chúng ta đều biết nước sôi ở $100$°C tại áp suất khí quyển. Tuy nhiên, khi áp suất giảm xuống cực thấp, nước có thể "sôi" và tạo bọt hơi ngay ở nhiệt độ phòng.

• Quá trình: Áp suất thấp → Chất lỏng bốc hơi tạo bong bóng → Áp suất tăng lại → Bong bóng nổ.

• Tác động: Mỗi lần bong bóng nổ, nó tạo ra một luồng siêu áp lực cục bộ (micro-jet) bắn thẳng vào bề mặt cánh bơm, đục khoét kim loại như một mũi khoan siêu nhỏ.

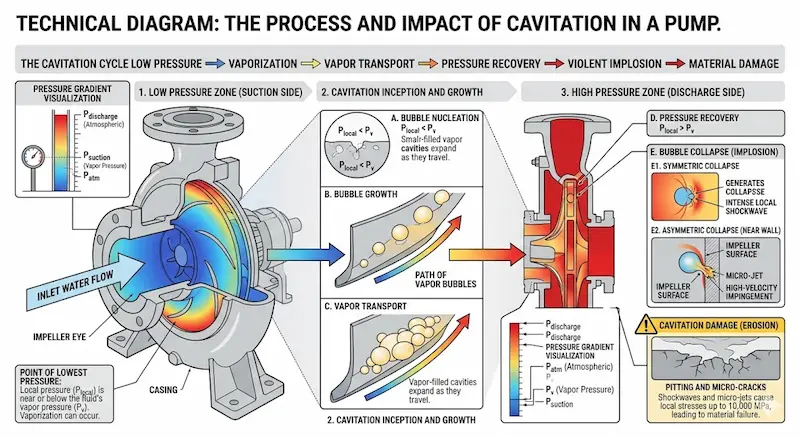

Nguyên lý hình thành và hậu quả của cavitation

Nguyên lý của cavitation pump vận hành dựa trên sự thay đổi trạng thái vật lý của chất lỏng dưới tác động của áp suất. Trong máy bơm, vị trí có áp suất thấp nhất thường nằm ở lối vào của cánh bơm (mắt cánh bơm).

Khi chất lỏng đi qua vùng áp suất thấp này, các túi hơi hình thành. Ngay sau đó, khi dòng chảy đưa các túi hơi này vào vùng có áp suất cao hơn bên trong bánh công tác, chúng sẽ bị nén ép và vỡ vụn. Quá trình vỡ vụn này không hề nhẹ nhàng; nó tạo ra các sóng xung kích với áp suất lên tới hàng nghìn bar.

Hậu quả để lại cho hệ thống là cực kỳ nghiêm trọng:

• Ăn mòn cơ học (Pitting): Bề mặt cánh bơm bị rỗ như tổ ong, lâu dần gây gãy vỡ cánh.

• Rung động và tiếng ồn: Tạo ra âm thanh như có sỏi chạy bên trong và rung chấn làm hỏng vòng bi, phớt làm kín.

• Sụt giảm hiệu suất: Các túi hơi chiếm không gian của chất lỏng, làm giảm lưu lượng và áp suất đầu ra của bơm đáng kể.

Các loại cavitation trong bơm thường gặp

Không phải mọi hiện tượng xâm thực đều giống nhau. Việc phân loại giúp kỹ thuật viên bắt đúng bệnh của cavitation pump:

1. Suction Cavitation (Xâm thực đầu hút): Chiếm tới 90% trường hợp. Xảy ra khi bơm bị bỏ đói (starving), không đủ lượng nước đầu vào do ống hút quá nhỏ, quá dài hoặc bị tắc lọc Y.

2. Discharge Cavitation (Xâm thực đầu ra): Xảy ra khi áp suất đầu ra quá cao hoặc van xả bị đóng quá mức, khiến chất lỏng không thể thoát ra và quay vòng bên trong buồng bơm với tốc độ cao, tạo ra vùng áp suất thấp cục bộ.

3. Internal Recirculation (Tái tuần hoàn nội bộ): Thường xảy ra khi bơm vận hành ở lưu lượng thấp hơn nhiều so với điểm hiệu suất tối ưu (BEP), khiến dòng chảy đảo chiều ngay trong cánh bơm.

Insight chuyên gia: Suction cavitation là lỗi kinh điển trong thiết kế hệ thống ống dẫn, nơi người ta thường tiết kiệm chi phí bằng cách dùng ống hút quá nhỏ so với tiêu chuẩn của nhà sản xuất.

Thông số kỹ thuật liên quan: Hiểu về NPSH

Để giải quyết triệt để cavitation, chúng ta bắt buộc phải hiểu về khái niệm NPSH (Net Positive Suction Head) - Chiều cao cột áp hút thực dương.

Có hai thông số cần phải so sánh:

• NPSHr (Required): Đây là thông số do nhà sản xuất bơm cung cấp. Nó cho biết áp suất tối thiểu cần thiết tại cổng hút để bơm không bị xâm thực.

• NPSHa (Available): Đây là áp suất thực tế có sẵn tại hệ thống của bạn, phụ thuộc vào độ cao bồn chứa, áp suất khí quyển, nhiệt độ nước và tổn thất ma sát trên ống hút.

Điều kiện tiên quyết: Để bơm vận hành an toàn, bạn phải đảm bảo:

Nếu $NPSHa$ thấp hơn $NPSHr$, chất lỏng sẽ bốc hơi ngay tại lối vào của bơm và hiện tượng xâm thực chắc chắn sẽ xảy ra.

So sánh Cavitation và Air Entrainment (Lọt khí)

Rất nhiều kỹ thuật viên nhầm lẫn giữa cavitation và hiện tượng lọt khí vào đường ống (Air Entrainment). Mặc dù cả hai đều gây ồn và giảm lưu lượng, nhưng bản chất hoàn toàn khác nhau:

Việc nhầm lẫn hai hiện tượng này dẫn đến việc xử lý sai lầm, ví dụ như siết lại các khớp nối trong khi vấn đề thực sự là do ống hút quá dài.

Khi nào hệ thống của bạn dễ xảy ra cavitation?

Bạn nên đặc biệt lưu tâm đến hiện tượng cavitation trong các tình huống thực tế sau:

• Bơm hút nước từ bể sâu: Chiều cao hút (suction lift) vượt quá khả năng của bơm.

• Đường ống hút quá dài và nhiều co nối: Làm tăng tổn thất ma sát, kéo sụt áp suất tại cổng vào.

• Bơm nước nóng: Nước càng nóng thì áp suất bay hơi càng cao, khiến bong bóng hơi dễ hình thành hơn ở áp suất thấp.

• Vận hành ở lưu lượng quá lớn: Vượt xa công suất thiết kế khiến tốc độ dòng chảy tăng cao đột ngột gây tụt áp.

Dấu hiệu nhận biết sớm: Âm thanh lạch cạch như "xào sỏi", kim đồng hồ áp suất rung động liên tục và thân bơm nóng lên bất thường ở vùng họng hút.

Sai lầm thường gặp khi xử lý hiện tượng xâm thực

Khi thấy bơm kêu và hiệu suất giảm, nhiều người mắc phải những sai lầm khiến tình hình tệ hơn:

1. Tăng công suất bơm: Nhiều người nghĩ bơm yếu nên thay động cơ mạnh hơn. Kết quả là lưu lượng hút tăng lên, áp suất tại họng hút càng giảm và cavitation phá hủy bơm nhanh hơn.

2. Thay bơm mới cùng loại: Nếu không xử lý đường ống, chiếc bơm mới cũng sẽ bị rỗ cánh và hỏng sau vài tháng sử dụng.

3. Bỏ qua việc vệ sinh lọc Y: Một chiếc lọc rác bị tắc là nguyên nhân hàng đầu làm giảm áp suất đầu vào, gây ra xâm thực ngay lập tức.

Hậu quả của việc xử lý sai không chỉ là tốn chi phí thay thiết bị mà còn làm gián đoạn sản xuất và lãng phí điện năng do bơm vận hành không đúng điểm hiệu suất.

Checklist: Cách khắc phục và phòng ngừa cavitation hiệu quả

Để loại bỏ hoàn toàn cavitation, hãy thực hiện theo danh sách kiểm tra kỹ thuật sau:

Giải pháp khắc phục nhanh:

•  Giảm chiều cao hút: Đặt bơm thấp xuống hoặc nâng mực nước bồn chứa lên.

•  Tăng đường kính ống hút: Giảm vận tốc dòng chảy và ma sát.

•  Giảm nhiệt độ chất lỏng: Nếu có thể, hãy làm mát nguồn nước đầu vào.

• Vệ sinh hệ thống: Làm sạch lọc rác, kiểm tra xem có vật cản nào trong ống hút không.

Lưu ý khi thiết kế hệ thống mới:

• Luôn ưu tiên đặt bơm thấp hơn mực nước bồn chứa (hút dương).

• Sử dụng ống hút ngắn nhất, thẳng nhất có thể; hạn chế tối đa các loại co nối $90$°.

• Chọn bơm có thông số $NPSHr$ thấp hơn mức sẵn có của hệ thống ít nhất $10$ - $20$%.

Giải đáp thắc mắc thường gặp (FAQ)

1. Cavitation có thực sự phá hỏng bơm không?

Có, và tốc độ phá hủy rất nhanh. Nó không chỉ làm mòn cánh bơm mà còn phá hỏng vòng bi và phớt làm kín do rung động quá mức.

2. Tiếng ồn của cavitation khác gì tiếng hỏng vòng bi?

Tiếng vòng bi thường là tiếng rít đều đặn, trong khi tiếng cavitation nghe như tiếng đá sỏi bị nghiền nát, không đều và đi kèm với hiện tượng đồng hồ áp suất nhảy loạn xạ.

3. Làm thế nào để tính toán NPSHa cho hệ thống?

Công thức cơ bản: $NPSHa = Ha \pm Hs - Hf - Hv$. Trong đó $Ha$ là áp suất khí quyển, $Hs$ là độ cao mực nước, $Hf$ là tổn thất ma sát và $Hv$ là áp suất bay hơi.

4. Có thể dùng van tiết lưu ở đầu hút để giảm lưu lượng không?

Tuyệt đối KHÔNG. Việc tiết lưu ở đầu hút sẽ làm giảm áp suất nghiêm trọng và gây ra xâm thực ngay lập tức. Chỉ được phép tiết lưu ở đầu ra (discharge) của bơm.

5. Bơm hóa chất có dễ bị Cavitation pump hơn bơm nước không?

Có, vì nhiều loại hóa chất có áp suất bay hơi rất cao (dễ bay hơi hơn nước), đòi hỏi hệ thống phải có $NPSHa$ rất lớn.

Kết luận

Hiện tượng cavitation không phải là một lỗi cơ khí thông thường mà là một vấn đề về động lực học chất lỏng. Hiểu đúng về bản chất của xâm thực giúp bạn không chỉ tiết kiệm hàng chục triệu đồng tiền thay thế thiết bị mà còn đảm bảo hệ thống vận hành bền bỉ và hiệu quả. Đừng bao giờ phớt lờ những tiếng kêu lạ từ máy bơm, bởi đó có thể là tiếng kêu cứu của cánh bơm đang bị phá hủy từng giây.
