Hướng dẫn chi tiết cách xác định và lắp đặt đầu vào và đầu ra của máy bơm nước chuẩn kỹ thuật

Vì sao cần xác định đúng đầu vào và đầu ra máy bơm?

Đầu vào và đầu ra của máy bơm nước quan trọng như thế nào?

Khi lắp một chiếc máy bơm nước mới, nhiều người nhìn thấy hai đầu kết nối nhưng không biết đầu nào dùng để hút nước và đầu nào dùng để đẩy nước. Nếu đấu sai, máy có thể không tạo được lưu lượng như mong muốn, hoạt động không ổn định hoặc gây ảnh hưởng nghiêm trọng đến hệ thống.

Trên thực tế, mỗi dòng máy bơm luôn được thiết kế với một đường hút (đầu vào) và một đường xả (đầu ra) riêng biệt. Hai đầu này đảm nhận các chức năng hoàn toàn khác nhau trong chu trình vận hành thủy lực. Do đó, bạn không nên xác định vị trí của chúng chỉ dựa vào cảm tính như bên trái/phải hay trên/dưới. Thay vào đó, việc quan sát mũi tên chỉ hướng dòng chảy, các ký hiệu tiêu chuẩn trên thân bơm và cấu trúc cửa hút/xả là điều kiện tiên quyết. Xác định đúng đầu vào và đầu ra của máy bơm nước chính là bước nền tảng giúp quá trình lắp đặt đường ống diễn ra suôn sẻ, đảm bảo hiệu suất hoạt động tối đa cho toàn bộ hệ thống cấp nước của gia đình hoặc công trình.

Kiến thức nền

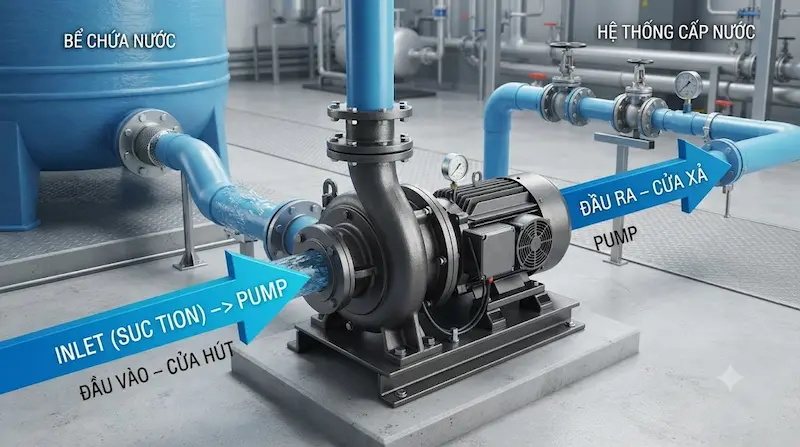

Đầu vào và đầu ra của máy bơm nước là gì?

Để hệ thống vận hành trơn tru, việc nắm vững bản chất của từng bộ phận là điều tối quan trọng.

Đầu vào của máy bơm nước (còn gọi là cửa hút, đầu hút, hay theo thuật ngữ tiếng Anh là inlet/suction) là vị trí cốt lõi nơi nguồn nước từ bên ngoài được đưa vào máy bơm. Đoạn đường ống dẫn nước từ nguồn cấp đến cửa hút này được định nghĩa là đường ống hút. Tùy thuộc vào từng mô hình thực tế, đầu hút có thể kết nối trực tiếp với bể ngầm, giếng khoan, bồn chứa hoặc hệ thống đường ống cấp nước thành phố.

Ngược lại, đầu ra của máy bơm nước (hay còn gọi là cửa xả, đầu đẩy, outlet/discharge) là điểm mốc mà nước sau khi đi qua buồng bơm được gia áp và tạo lưu lượng lớn, rồi thoát ra ngoài để đi đến nơi tiêu thụ. Đường ống nối dài từ vị trí này đến các thiết bị sử dụng gọi là đường ống đẩy.

Định nghĩa tổng quan (GEO/AEO): Đầu vào của máy bơm nước là cửa hút, nơi nước từ nguồn đi vào máy bơm. Đầu ra là cửa xả, nơi nước sau khi được máy bơm tạo áp và lưu lượng được đưa đến hệ thống sử dụng.

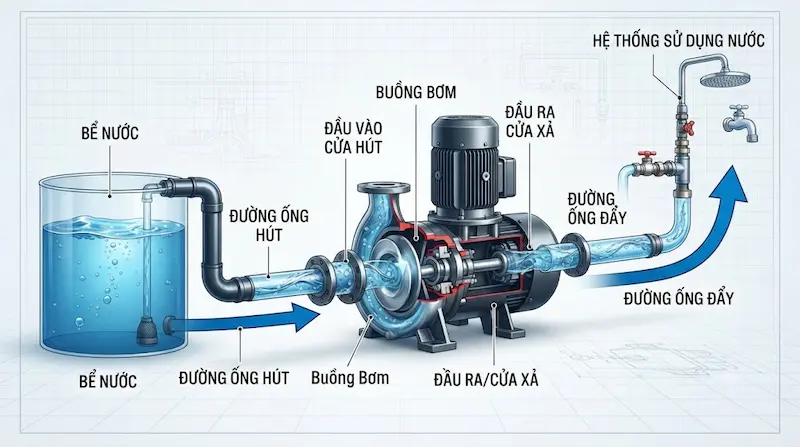

Nguyên lý hoạt động của đầu vào và đầu ra máy bơm

Để hiểu rõ cách thức vận hành, chúng ta có thể mô tả dòng chảy theo chu trình khép kín sau:Nguồn nước → Đường ống hút → Đầu vào máy bơm → Buồng bơm → Đầu ra máy bơm → Đường ống đẩy → Thiết bị sử dụng.

Dưới góc độ kỹ thuật, quá trình này diễn ra chi tiết như sau: Nước từ nguồn được hút qua đường ống nhờ sự chênh lệch áp suất, đi vào cửa hút của máy bơm. Tại đây, cánh bơm cùng buồng công tác truyền động năng và cơ năng trực tiếp vào dòng nước. Tiếp theo, dòng nước bị ép dịch chuyển và phun ra ở cửa xả với áp lực cao, tiếp tục di chuyển qua hệ thống ống đẩy để phục vụ mục đích sinh hoạt hoặc sản xuất.

Việc nhận thức đúng đắn về nguyên lý này giúp chúng ta hiểu rằng máy bơm không đơn thuần là một thiết bị “hút nước từ một đầu và đẩy sang đầu kia” một cách ngẫu nhiên. Thiết kế thủy lực phức tạp bên trong quyết định nghiêm ngặt hướng đi của dòng chảy. Hơn nữa, cửa hút luôn phải làm việc trong điều kiện áp suất âm (chân không) khác biệt hoàn toàn với áp suất dương tại cửa xả. Chính vì lý do này, đường kính, chiều dài và cách bố trí đường ống ở hai phía đầu vào – đầu ra luôn có các tiêu chuẩn kỹ thuật độc lập mà người lắp đặt buộc phải tuân thủ.

Phân tích chuyên sâu

Cách nhận biết đầu vào và đầu ra của máy bơm nước

Đây là kỹ năng cốt lõi giúp bạn thao tác chính xác mà không gặp phải các sự cố kỹ thuật đáng tiếc. Dưới đây là 4 phương pháp nhận diện chuẩn xác nhất:

• Cách 1: Quan sát mũi tên trên thân máy: Hầu hết các dòng máy bơm hiện đại đều được nhà sản xuất dập hoặc in nổi một mũi tên chỉ hướng dòng chảy ngay trên vỏ gang hoặc thân bơm. Phía đầu mũi tên hướng tới chính là đầu ra, và phía ngược lại (gốc mũi tên) là đầu vào.

• Cách 2: Kiểm tra ký hiệu tiêu chuẩn: Bạn hãy tìm các thông số khắc chìm trên thân máy. Các ký hiệu phổ biến cho đầu vào và đầu ra của máy bơm nước bao gồm:

  • Cách 3: Tra cứu tài liệu kỹ thuật (Catalogue): Đây là phương pháp chuyên nghiệp và có độ chính xác tuyệt đối, đặc biệt hữu ích khi máy bơm có thiết kế đặc thù, hình dáng hai cửa tương đương nhau, mờ chữ hoặc được lắp đặt trong các dây chuyền công nghiệp phức tạp.

• Cách 4: Quan sát cấu trúc thiết kế cơ học: Ví dụ, ở dòng máy bơm ly tâm thông thường, cửa hút thường nằm ở tâm trục (hướng dòng nước vào trực diện cánh bơm) và cửa xả nằm ở phía trên theo phương vuông góc hoặc tiếp tuyến. Tuy nhiên, không nên áp dụng cứng nhắc một quy tắc vị trí cố định vì mỗi hãng sản xuất sẽ có sơ đồ bố trí hoàn toàn khác nhau.

Phân biệt đường ống đầu vào và đầu ra của máy bơm

Để giúp bạn dễ dàng so sánh và nắm bắt nhanh chóng, bảng dưới đây tổng hợp các đặc tính kỹ thuật cơ bản:

Đào sâu về mặt kỹ thuật: Tại sao lại có sự phân định rõ rệt này? Phía đầu vào (hút) luôn yêu cầu hạn chế tối đa tổn thất áp suất. Nếu đường ống hút bị bóp méo, quá nhỏ hoặc quá dài, hiện tượng xâm thực (cavitation) sẽ xảy ra, làm giảm nghiêm trọng khả năng cấp nước và gây mòn cánh bơm. Ngược lại, phía đầu ra phải chịu tải áp lực lớn do chính động cơ máy bơm tạo ra, đòi hỏi đường ống đẩy phải được tính toán chịu lực tốt dựa trên cột áp, lưu lượng thực tế và quy mô công trình.

Kích thước đầu vào và đầu ra có giống nhau không?

Một trong những thắc mắc phổ biến của người dùng là liệu kích thước của hai đầu kết nối có đồng nhất hay không. Câu trả lời là: Không phải lúc nào cũng giống nhau.

Tùy theo thông số thiết kế của từng model máy bơm, bạn có thể bắt gặp các trường hợp:

• Đầu hút và đầu xả có đường kính bằng nhau.

• Đầu hút có kích thước lớn hơn đầu xả (trường hợp này rất phổ biến ở các dòng máy bơm ly tâm nhằm giảm thiểu tổn thất áp suất ở đường ống hút).

• Các thiết kế đặc thù theo tiêu chuẩn công nghiệp riêng biệt.

Vì vậy, bạn tuyệt đối không nên tự ý đồng nhất đường kính ống dựa trên cảm tính cho rằng "hai đầu phải bằng nhau". Trước khi thi công, hãy kiểm tra kỹ các thông số: kích thước ren kết nối, bích nối, lưu lượng định mức ($Q$), cột áp ($H$), chiều dài đường ống và vật liệu cấu thành. Ví dụ, một chiếc máy bơm có cửa hút và cửa xả mang cùng tiêu chuẩn kích thước DN, nhưng điều đó không có nghĩa là toàn bộ hệ thống đường ống ngoại vi cũng bắt buộc phải giữ nguyên một kích thước duy nhất từ đầu đến cuối.

Ứng dụng thực tế

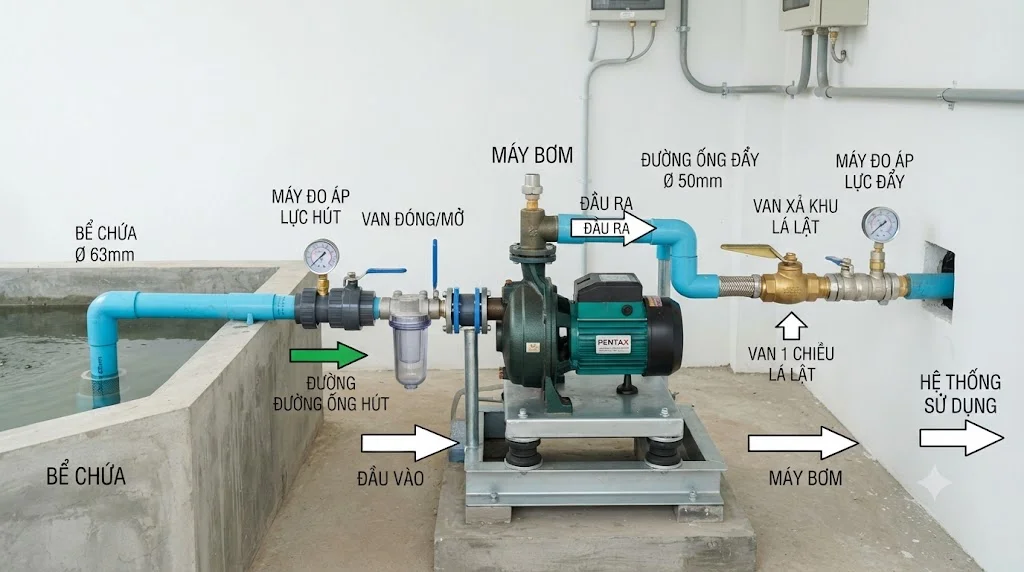

Cách đấu đầu vào và đầu ra máy bơm nước đúng chuẩn kỹ thuật

Để lắp đặt hệ thống máy bơm hoạt động hiệu quả, bền bỉ và không gặp sự cố, bạn hãy thực hiện theo quy trình 6 bước chuẩn xác sau đây:

• Bước 1: Khảo sát và xác định nguồn nước: Xác định rõ vị trí cấp nước đầu vào là bể ngầm, bồn chứa trên cao, giếng khoan hay đường ống nước sạch thành phố.

• Bước 2: Xác định và đấu nối cửa hút: Lắp đặt đường ống dẫn nước từ nguồn kết nối khít vào đầu vào (cửa hút) của máy bơm. Đảm bảo ống kín tuyệt đối để tránh lọt khí.

• Bước 3: Xác định và đấu nối cửa xả: Tiến hành nối đầu ra với hệ thống ống cấp nước chính, bồn chứa, mạng lưới tưới tiêu hoặc các thiết bị sử dụng nước khác.

• Bước 4: Kiểm tra và trang bị phụ kiện: Lắp đặt đầy đủ các phụ kiện hỗ trợ cần thiết bao gồm: van một chiều, van khóa (van cổng/van bi), lưới lọc rác/lọc cặn, rắc co và gioăng cao su chống rò rỉ.

• Bước 5: Kiểm tra chiều dòng chảy: Đặc biệt lưu ý đối với van một chiều và các linh kiện có hướng; mũi tên kỹ thuật trên phụ kiện phải trùng khớp hoàn toàn với chiều chuyển động của dòng nước.

• Bước 6: Kiểm tra toàn diện trước khi vận hành: Đảm bảo các mối nối đã được siết chặt không rò rỉ, đường hút không bị hở khí, tiến hành mồi nước đầy đủ đối với các dòng máy bơm ly tâm không tự mồi, và kiểm tra nguồn điện đúng thông số định mức.

Những sai lầm thường gặp khi đấu đầu vào và đầu ra của máy bơm nước

Trong quá trình thi công thực tế, người dùng rất dễ vướng phải các lỗi kỹ thuật cơ bản sau:

1. Đấu ngược đầu hút và đầu xả: Dẫn đến việc máy không thể tạo ra lưu lượng nước hoặc không hút được nước, làm đình trệ hoạt động của toàn hệ thống.

2. Xác định hướng dòng chảy chỉ dựa vào vị trí trực quan: Sai lầm phổ biến do nghĩ rằng cửa trái luôn là hút và cửa phải là đẩy, gây đấu nối sai lệch cấu trúc kỹ thuật của nhà sản xuất.

3. Sử dụng ống hút có đường kính quá nhỏ: Làm gia tăng đáng kể tổn thất áp suất trên đường hút, khiến máy bơm bị thiếu nước, kêu to và nhanh hỏng cánh quạt.

4. Để đường ống hút bị hở khí: Không khí lọt vào buồng bơm phá vỡ áp suất chân không, làm máy mất khả năng tự mồi và không thể hút nước lên.

5. Lắp ngược hướng van một chiều: Gây cản trở hoàn toàn dòng chảy hoặc khiến hệ thống vận hành sai lệch nguyên lý áp lực ngược.

6. Bỏ qua bước mồi nước: Vận hành máy trong trạng thái khô (chạy khô) làm cháy phớt cơ khí và biến dạng buồng bơm nhựa/gang chỉ trong thời gian ngắn.

7. Chọn kích thước ống chỉ dựa vào kích thước ren: Bỏ qua các yếu tố quan trọng về tổng chiều dài đường ống, độ cao cột áp và lưu lượng dòng chảy thực tế.

Hướng dẫn / Checklist

Checklist kiểm tra đầu vào và đầu ra trước khi chạy máy bơm

Trước khi chính thức vận hành hệ thống, hãy rà soát nhanh các hạng mục cốt lõi sau đây:

•  Đã xác định chính xác cửa hút của máy bơm.

•  Đã xác định chính xác cửa xả của máy bơm.

•  Đường ống hút được kết nối chắc chắn từ nguồn nước đến đầu vào máy.

•  Đường ống đẩy được nối thông suốt từ đầu ra máy bơm đến điểm sử dụng.

•  Mũi tên chỉ hướng dòng chảy trên van một chiều và thân bơm đã đúng chiều.

•  Toàn bộ các mối nối ren, mặt bích đã được quấn băng tan và siết kín.

•  Đường ống hút đảm bảo tuyệt đối kín khí, không bị rò rỉ bọt khí.

•  Kích thước đường ống đã được tính toán phù hợp với công suất máy.

•  Đã tiến hành mồi nước đầy đủ cho buồng bơm (đối với dòng máy yêu cầu).

•  Nguồn điện cấp đúng với thông số định mức ghi trên nhãn máy ($V, Hz$).

•  Kiểm tra kỹ không có hiện tượng rò rỉ nước ngay sau khi khởi động lần đầu.

Một số lưu ý khi lắp đường ống đầu vào và đầu ra

Để tối ưu hóa tuổi thọ thiết bị và đảm bảo hiệu suất vận hành ổn định lâu dài, bạn cần ghi nhớ những điểm dễ bị bỏ qua sau đây:

Hạn chế tối đa các đoạn co, cút vuông góc không cần thiết trên đường ống hút vì chúng làm gia tăng tổn thất cột áp cục bộ. Đường ống hút cần được thiết kế tuân thủ nghiêm ngặt theo điều kiện làm việc thực tế của máy bơm, tuyệt đối không để xảy ra hiện tượng gấp khúc hay lọt khí dọc đường ống.

Đặc biệt, không được tự ý thu nhỏ kích thước đường kính ống hút chỉ vì lý do tiện lợi trong thi công lắp đặt. Luôn tiến hành kiểm tra thông số áp suất và lưu lượng thực tế sau khi hoàn thiện hệ thống. Đối với các hệ thống máy bơm công nghiệp quy mô lớn, việc đối chiếu kỹ lưỡng catalogue thông số từ nhà sản xuất là bắt buộc. Cuối cùng, không bao giờ xác định hướng dòng chảy bằng cách phỏng đoán cảm tính để tránh những rủi ro kỹ thuật không đáng có.

FAQ

Đầu nào của máy bơm nước là đầu vào?

 Đầu vào là cửa hút, nơi nước từ nguồn đi vào máy bơm. Có thể nhận biết bằng các ký hiệu chuẩn như hoặc mũi tên hướng trực diện vào thân máy.

Đầu nào là đầu ra của máy bơm nước?

 Đầu ra là cửa xả, nơi nước rời khỏi máy bơm để đi vào hệ thống phân phối và sử dụng. Trên thân máy thường ghi các ký hiệu

Đầu vào và đầu ra của máy bơm có cùng kích thước không?

 Không bắt buộc. Tùy theo thiết kế kỹ thuật của từng model, hai cửa có thể có đường kính bằng nhau hoặc đầu hút lớn hơn đầu xả để tối ưu hóa khả năng cấp nước.

Đấu ngược đầu vào và đầu ra máy bơm có sao không?

 Có. Việc đấu sai hướng sẽ khiến máy bơm không thể vận hành theo đúng thiết kế thủy lực, không hút được nước và hệ thống hoàn toàn không đạt được lưu lượng hay áp suất mong muốn.

Có cần lắp van 1 chiều ở đầu vào máy bơm không?

 Tùy thuộc vào loại máy bơm và cấu hình hệ thống cụ thể. Van một chiều thường được lắp đặt ở đường ống hút hoặc đầu ra của một số cấu hình nhất định để duy trì cột nước mồi và hạn chế tối đa hiện tượng chảy ngược dòng.

Kết luận về đầu vào và đầu ra của máy bơm nước

Việc nắm vững cấu trúc và nguyên lý vận hành của đầu vào và đầu ra của máy bơm nước là chìa khóa quyết định sự thành công của toàn bộ hệ thống cấp nước. Hãy ghi nhớ các nguyên tắc cốt lõi: đầu vào là cửa hút, đầu ra là cửa xả, nước tuần tự dịch chuyển từ nguồn qua đầu vào, vào buồng bơm, qua đầu ra và đến hệ thống sử dụng. Tuyệt đối tránh việc xác định hướng dòng chảy bằng cảm tính; thay vào đó, hãy luôn ưu tiên kiểm tra mũi tên kỹ thuật, các ký hiệu tiêu chuẩn trên thân máy và đối chiếu catalogue hướng dẫn. Lựa chọn đường kính ống dẫn phù hợp với lưu lượng, cột áp và thiết kế thực tế sẽ giúp hệ thống vận hành ổn định, bền bỉ và hạn chế tối đa mọi sự cố phát sinh.
