Van điện từ công nghiệp: Giải pháp tự động hóa dòng chảy tối ưu cho hệ thống sản xuất

Trong kỷ nguyên công nghiệp hiện đại, việc kiểm soát dòng chảy bằng phương pháp thủ công không chỉ gây lãng phí nhân công mà còn tiềm ẩn rủi ro về độ chính xác và an toàn. Hãy tưởng tượng một hệ thống cấp phôi khí nén hoặc dây chuyền hóa chất cần đóng ngắt hàng nghìn lần mỗi ngày; việc vận hành bằng tay là điều bất khả thi. Đó là lý do van điện từ công nghiệp trở thành trái tim của các hệ thống tự động hóa.

Tuy nhiên, thực tế cho thấy rất nhiều kỹ sư và nhà quản lý dự án đang gặp khó khăn trong việc lựa chọn thiết bị phù hợp. Chọn sai một chiếc van không tương thích với điện áp hoặc môi trường lưu chất có thể dẫn đến rò rỉ, cháy cuộn coil, thậm chí là đình trệ toàn bộ dây chuyền sản xuất. Bài viết chuyên sâu này sẽ cung cấp cho bạn kiến thức tổng thể để làm chủ công nghệ đóng mở tự động thông qua van điện từ công nghiệp.

Van điện từ công nghiệp là gì?

Van điện từ công nghiệp (Solenoid Valve) là một thiết bị cơ điện có chức năng kiểm soát dòng chảy của chất lỏng hoặc chất khí dựa trên lực điện từ. Đây là loại van vận hành nhanh, có độ tin cậy cao và dễ dàng tích hợp vào các hệ thống điều khiển PLC hoặc mạch điện tự động.

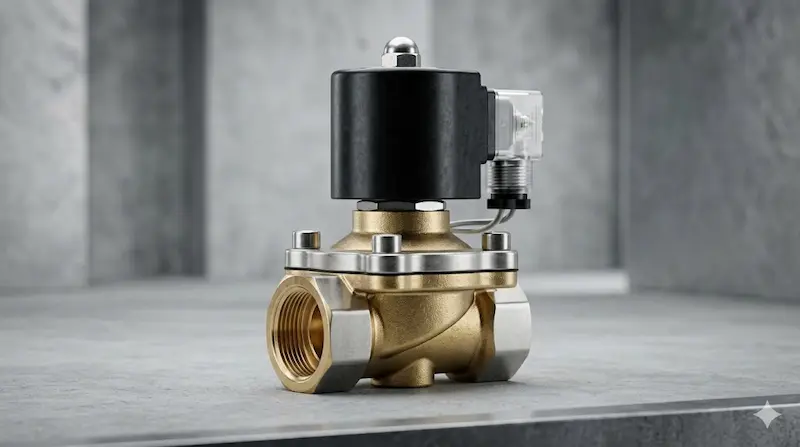

Một bộ van tiêu chuẩn bao gồm các thành phần cốt lõi:

• Cuộn coil (Solenoid): Bộ phận chuyển hóa điện năng thành từ trường.

• Lõi van (Plunger): Thanh kim loại có khả năng chuyển động tịnh tiến dưới tác động của từ trường.

• Thân van: Thường làm bằng đồng, inox hoặc nhựa, chứa các đường dẫn lưu chất.

Insight chuyên gia: Điểm khác biệt lớn nhất so với van cơ là khả năng phản hồi tức thì. Trong khi van cơ cần thời gian xoay vô lăng, van điện từ có thể đóng hoặc mở hoàn toàn chỉ trong vài mil giây, giúp tối ưu hóa quy trình sản xuất chính xác cao.

Nguyên lý hoạt động của van điện từ

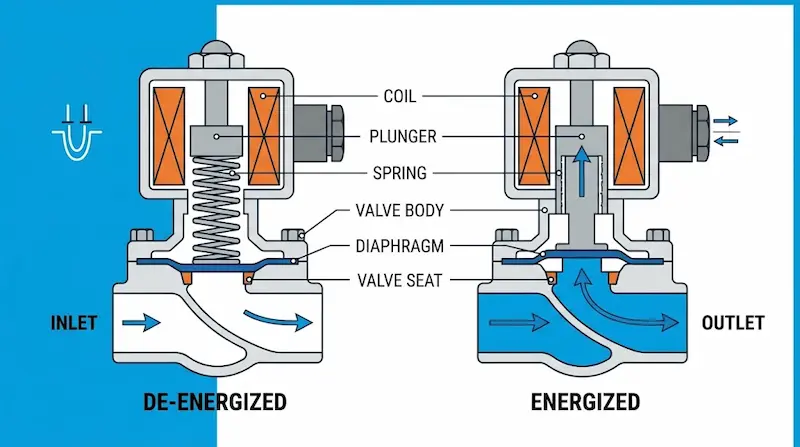

Nguyên lý hoạt động của van điện từ công nghiệp dựa trên hiện tượng cảm ứng điện từ. Khi cấp nguồn điện vào cuộn coil, một từ trường mạnh được tạo ra, lực này hút lõi van lên phía trên hoặc đẩy xuống (tùy thiết kế) để thay đổi trạng thái của cửa van.

Dựa trên cơ chế vận hành, thiết bị này được chia thành hai trạng thái cơ bản:

1. Normally Closed (NC - Thường đóng): Ở trạng thái không có điện, van luôn đóng. Khi cấp điện, van mới mở để lưu chất đi qua. Đây là loại phổ biến nhất vì tính an toàn (tự đóng khi mất điện).

2. Normally Open (NO - Thường mở): Van luôn mở khi không có điện. Khi cấp điện, van sẽ đóng lại. Loại này thường dùng trong các hệ thống xả áp hoặc làm mát cần duy trì dòng chảy liên tục.

Vì sao mất điện van lại tự động trở về trạng thái ban đầu? Đó là nhờ lực đàn hồi của lò xo bên trong. Khi từ trường biến mất, lò xo sẽ đẩy lõi van về vị trí mặc định, đảm bảo hệ thống luôn nằm trong tầm kiểm soát ngay cả khi gặp sự cố điện.

Phân loại van điện từ công nghiệp

Để lựa chọn đúng loại van điện từ, bạn cần phân loại thiết bị dựa trên các tiêu chí kỹ thuật khắt khe sau đây:

Theo môi trường lưu chất

• Van dùng cho nước: Thường có thân bằng đồng, gioăng cao mềm dẻo để làm kín tuyệt đối.

• Van dùng cho khí nén: Thiết kế gọn nhẹ, tốc độ đóng mở siêu nhanh.

• Van dùng cho hơi nóng: Sử dụng gioăng chịu nhiệt (như PTFE) và thân inox để chịu được nhiệt độ trên 180°C.

Theo điện áp điều khiển

• 220V AC: Phổ biến trong dân dụng và các hệ thống điện lưới có sẵn.

• 24V DC: Lựa chọn ưu tiên trong công nghiệp nhờ tính an toàn cao (không gây giật) và dễ kết nối với bộ điều khiển PLC.

• 12V DC: Thường dùng trong các hệ thống lưu động hoặc chạy bằng pin/ắc quy.

Theo cơ chế cấu tạo

• Tác động trực tiếp: Lực điện từ trực tiếp nâng lõi van. Phù hợp cho đường ống nhỏ, áp suất thấp.

• Tác động gián tiếp (Kiểu màng): Sử dụng sự chênh lệch áp suất lưu chất để hỗ trợ đóng mở. Phù hợp cho đường ống lớn và áp suất cao.

Thông số kỹ thuật quan trọng cần biết

Trước khi quyết định mua van điện từ, việc đọc hiểu bảng thông số là bắt buộc để đảm bảo độ bền cho thiết bị:

1. Áp suất làm việc (Working Pressure): Thông thường dao động từ 0-10 bar. Nếu áp suất hệ thống vượt quá ngưỡng này, van sẽ không thể đóng hoặc mở, thậm chí gây bục màng van.

2. Nhiệt độ (Temperature): Vật liệu gioăng làm kín quyết định giới hạn này. Gioăng NBR chịu được 80°C, trong khi gioăng Viton hoặc Teflon có thể chịu nhiệt cao hơn nhiều.

3. Kích thước (DN): Kích cỡ đường ống từ DN15, DN20 đến DN50... Việc chọn sai kích thước sẽ làm giảm lưu lượng dòng chảy hoặc khó khăn trong lắp đặt.

4. Vật liệu thân van:

   • Đồng (Brass): Rẻ, phổ biến cho nước và khí sạch.

   • Inox (Stainless Steel): Chống ăn mòn, dùng cho hóa chất hoặc thực phẩm.

   • Nhựa (PVC/UPVC): Dùng cho môi trường axit hoặc nước biển.

So sánh van điện từ với các loại van khác

Trong hệ thống tự động hóa, bạn có thể phân vân giữa van điện từ và các dòng van khác. Dưới đây là bảng so sánh nhanh:

Kết luận: Van điện từ là giải pháp tối ưu cho các tác vụ cần tần suất đóng mở cao và thời gian phản hồi nhanh. Đối với các đường ống cực lớn (trên DN100), van bướm điện mới bắt đầu chiếm ưu thế.

Tại sao van điện từ là lựa chọn tối ưu?

Việc chuyển đổi sang sử dụng van điện từ không chỉ là thay đổi một linh kiện, mà là bước đệm để tiến vào kỷ nguyên công nghiệp 4.0:

• Tự động hóa hoàn toàn: Loại bỏ hoàn toàn sai số do con người gây ra. Hệ thống có thể hoạt động liên tục 24/7 mà không cần giám sát trực tiếp.

• Tiết kiệm nhân công: Một kỹ sư ngồi tại phòng điều khiển có thể quản lý hàng trăm vị trí van khác nhau thông qua màn hình máy tính.

• Độ chính xác và nhất quán: Đảm bảo lưu lượng và thời gian đóng ngắt luôn chuẩn xác, giúp ổn định chất lượng sản phẩm đầu ra.

• Khả năng phối hợp: Dễ dàng kết hợp với các cảm biến áp suất, cảm biến nhiệt độ để tạo thành một hệ thống điều khiển vòng kín thông minh.

Ứng dụng thực tế của van điện từ công nghiệp

Bạn có thể bắt gặp van điện từ trong hầu hết các lĩnh vực sản xuất hiện nay:

1. Xử lý nước thải và cấp nước: Đóng mở dòng nước định lượng hoặc sục rửa màng lọc.

2. Hệ thống khí nén: Điều khiển xilanh, cánh tay robot trong dây chuyền lắp ráp ô tô, điện tử.

3. Lò hơi và dệt nhuộm: Kiểm soát luồng hơi nóng áp suất cao để sấy khô hoặc nhuộm vải.

4. Sản xuất thực phẩm và đồ uống: Định lượng nước giải khát, sữa vào chai một cách chính xác tuyệt đối.

Sai lầm thường gặp khi chọn van điện từ

Để hệ thống vận hành trơn tru, bạn cần tránh những "cạm bẫy" sau:

• Chọn sai điện áp: Cắm nhầm nguồn 220V vào cuộn coil 24V sẽ gây cháy nổ ngay lập tức.

• Không tính đến nhiệt độ: Sử dụng van nước thường cho hơi nóng sẽ khiến gioăng cao su biến dạng, gây rò rỉ sau vài giờ sử dụng.

• Bỏ qua vấn đề áp suất thấp: Nhiều dòng van gián tiếp cần áp suất tối thiểu (thường là 0.5 bar) để mở. Nếu bể nước của bạn quá thấp, van sẽ không hoạt động.

• Mua hàng kém chất lượng: Cuộn coil của hàng rẻ tiền thường quấn bằng dây nhôm hoặc đồng tạp chất, rất nhanh nóng và dễ cháy khi ngâm điện lâu.

Quy trình chọn van điện từ phù hợp (Checklist)

Hãy tự trả lời 5 câu hỏi sau trước khi chốt đơn hàng:

• Môi trường sử dụng: Là nước sạch, khí nén, dầu hay hóa chất ăn mòn?

• Áp suất làm việc: Áp suất tối đa và tối thiểu của đường ống là bao nhiêu?

• Nhiệt độ lưu chất: Có vượt quá 80°C không?

• Điện áp điều khiển: Hệ thống của bạn dùng 220V AC hay 24V DC?

• Kích thước đường ống: Đường kính phi bao nhiêu (ví dụ: phi 21, 27, 34...)?

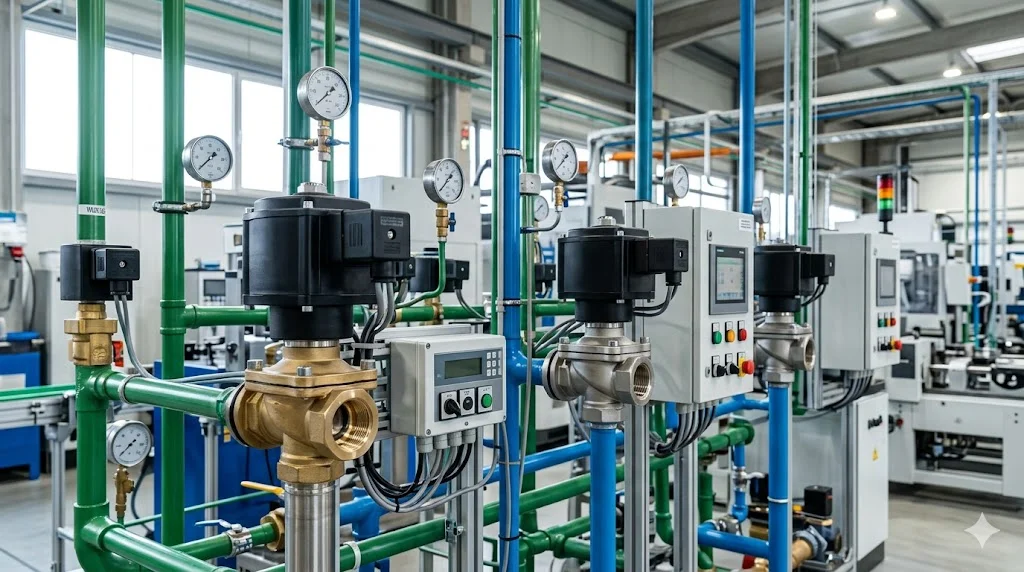

Hướng dẫn lắp đặt và sử dụng bền lâu

Lắp đặt đúng kỹ thuật giúp kéo dài tuổi thọ của van điện từ thêm nhiều năm:

1. Lắp đúng chiều: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến van không đóng được hoặc bị hỏng màng.

2. Làm sạch đường ống: Cặn bẩn là kẻ thù số 1 của van điện từ. Hãy lắp thêm một bộ lọc Y (Y-Strainer) trước van để bảo vệ.

3. Vị trí lắp đặt: Ưu tiên lắp theo phương ngang, cuộn coil hướng lên trên để tránh đọng nước và tản nhiệt tốt nhất.

4. Bảo trì định kỳ: Kiểm tra cuộn coil xem có bị nứt hoặc nóng quá mức không. Vệ sinh màng van để loại bỏ mảng bám vôi.

Câu hỏi thường gặp (FAQ)

1. Van điện từ công nghiệp dùng cho nước nóng được không?

Được, nhưng bạn phải chọn loại chuyên dụng có gioăng chịu nhiệt (thường là gioăng EPDM hoặc PTFE) và cuộn coil chịu nhiệt tốt.

2. Van điện từ có tốn điện không?

Mức tiêu thụ điện của cuộn coil rất nhỏ (chỉ vài Watts), không đáng kể so với tổng công suất hệ thống. Tuy nhiên, nếu ngâm điện 24/24, bạn nên chọn loại coil đúc chất lượng cao để tản nhiệt tốt.

3. Nên chọn van 220V hay 24V cho an toàn?

Nếu lắp đặt ở môi trường ẩm ướt hoặc ngoài trời, 24V DC là lựa chọn tối ưu để bảo vệ an toàn cho con người khi có sự cố rò rỉ điện.

4. Tại sao van của tôi bị kêu rè rè khi hoạt động?

Nguyên nhân có thể do điện áp cấp không ổn định, hoặc có rác kẹt trong lõi van khiến lõi không được hút lên hoàn toàn.

Kết luận

Van điện từ công nghiệp không chỉ là một thiết bị đóng ngắt đơn thuần, mà là giải pháp then chốt để nâng cao hiệu suất và hiện đại hóa quy trình sản xuất. Việc hiểu rõ nguyên lý, thông số và cách lắp đặt sẽ giúp bạn xây dựng một hệ thống vận hành bền bỉ, an toàn và hiệu quả nhất.

Đừng để những lỗi kỹ thuật nhỏ làm gián đoạn dây chuyền của bạn. Hãy đầu tư vào những thiết bị chuẩn chính hãng để đảm bảo tương lai tự động hóa vững chắc.
