Lúp Be Nước Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Trải nghiệm máy bơm chạy liên tục nhưng nước không lên, hoặc mỗi lần khởi động lại phải tốn công mồi nước là phiền thoái rất phổ biến trong vận hành hệ thống cấp nước. Nguyên nhân cốt lõi thường nằm ở bộ phận đầu đường ống hút: van chân bị hở, kẹt cặn hoặc chọn sai quy cách.

Mặc dù có kích thước nhỏ gọn và chi phí không quá cao, van chân đóng vai trò quyết định đến khả năng vận hành ổn định của toàn bộ hệ thống máy bơm. Bài viết này sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, cách phân loại và kinh nghiệm chọn mua thiết bị chuẩn kỹ thuật.

Lúp Be Nước Là Gì?

Lúp be nước (hay còn gọi là rọ bơm, rọ hút nước, van chân) là thiết bị được lắp đặt tại đầu dưới của đường ống hút máy bơm. Thiết bị sở hữu hai chức năng chính: cho phép nước đi vào đường ống theo một chiều (chống chảy ngược khi dừng bơm) và lọc rác, cặn bẩn để bảo vệ cánh bơm.

Về tên gọi, tùy theo thói quen địa phương hoặc thiết kế sản xuất, thiết bị này còn được gọi là rọ hút máy bơm hay van chân (foot valve). Khi máy bơm vận hành, áp suất âm tạo lực hút nâng đĩa van mở ra để nước đi vào. Khi máy bơm ngừng hoạt động, trọng lượng cột nước kết hợp với lực chênh lệch áp suất sẽ đẩy đĩa van đóng lại, giữ trọn vẹn cột nước mồi bên trong ống.

Lưu ý từ chuyên gia: Cấu tạo chi tiết của lúp be có sự khác biệt rõ rệt giữa các thương hiệu và phân khúc sản phẩm. Khi lựa chọn, người dùng cần đối chiếu catalogue kỹ thuật của từng model cụ thể thay vì mặc định mọi loại van chân đều có kết cấu giống nhau.

Cấu Tạo van chân Gồm Những Bộ Phận Nào?

Một sản phẩm van chân hoàn chỉnh được cấu thành từ 6 bộ phận chi tiết, làm việc phối hợp đồng bộ:

• Thân lúp be: Phần vỏ bao bọc bên ngoài, chịu áp lực chính và bảo vệ các linh kiện bên trong. Thân van thường được đúc từ đồng, gang, inox hoặc nhựa tổng hợp tùy thuộc vào môi trường sử dụng.

• Lưới lọc (Rọ lọc): Lắp đặt ở vị trí tiếp xúc trực tiếp với nguồn nước. Bộ phận này có nhiệm vụ ngăn chặn rác thải, lá cây, đất đá vôi hoặc cặn lớn đi vào đường ống hút.

• Bộ phận van một chiều: Cơ cấu điều hướng dòng chảy, chỉ cho phép chất lỏng di chuyển theo chiều từ nguồn nước đi lên máy bơm.

• Đĩa van (Nắp van): Chi tiết đóng/mở linh hoạt dựa trên sự chênh lệch áp suất giữa hai mặt van khi bơm vận hành hoặc ngưng chạy.

• Gioăng làm kín: Chế tạo từ cao su EPDM, NBR hoặc PTFE. Gioăng quyết định độ kín khít của đĩa van; gioăng kém chất lượng sẽ khiến nước mồi bị rò rỉ, rớt nước mồi.

• Đầu kết nối: Thiết kế kiểu nối ren (cho các đường ống nhỏ) hoặc nối mặt bích (cho hệ thống đường ống công nghiệp).

Nguyên Lý Hoạt Động Của van chân

Hoạt động của lúp be đường ống diễn ra qua 3 giai đoạn thủy lực khép kín:

1. Khi máy bơm bắt đầu khởi động

Máy bơm vận hành tạo ra vùng áp suất âm trong đường ống hút. Sự chênh lệch áp suất giữa nguồn nước bên ngoài và bên trong ống đẩy đĩa van nâng lên. Nước được hút qua rọ lọc, đi qua khoang van và tiến vào đường ống.

2. Khi máy bơm đang hoạt động ổn định

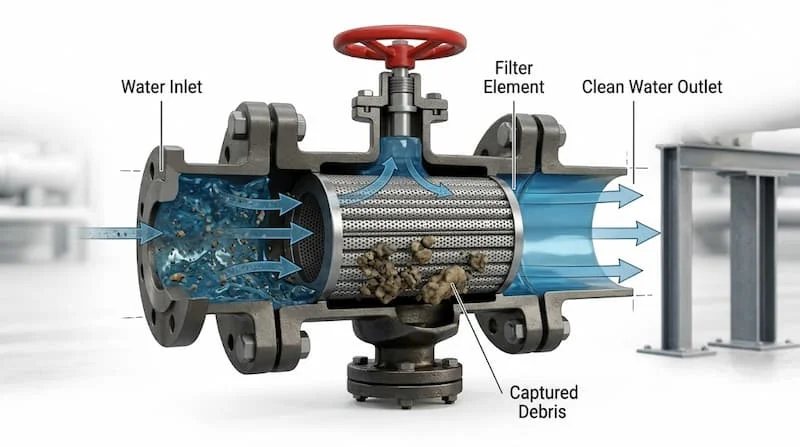

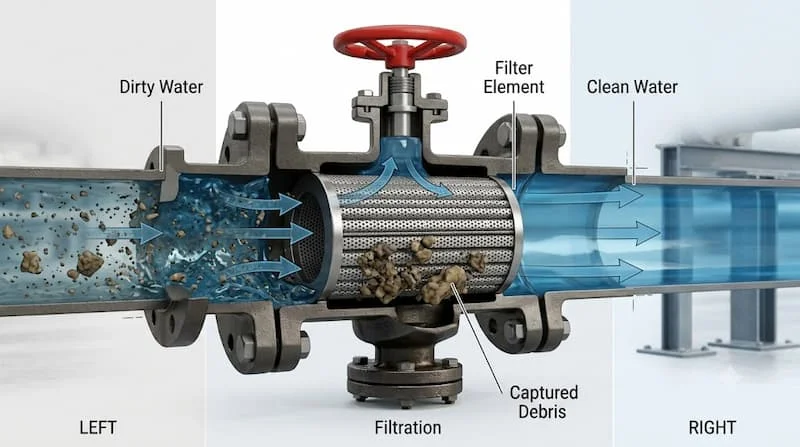

Dòng nước được duy trì luân chuyển ổn định từ nguồn qua lưới lọc, đi qua thân lúp be, dẫn thẳng vào đường ống hút và tiến về máy bơm. Lưới lọc liên tục làm nhiệm vụ chặn giữ các tạp chất thô bên ngoài để dòng nước đi vào bơm luôn sạch cặn lớn.

3. Khi máy bơm ngừng vận hành

Ngay khi lực hút biến mất, áp lực từ cột nước phía trên đường ống kết hợp với trọng lực bản thân đĩa van sẽ đẩy đĩa van sập xuống gioăng làm kín.

Vì sao lúp be bị hở lại gây nguy hại? Nếu lúp be không kín do gioăng chai cứng hoặc bị cặn bẩn kẹt ở đĩa van, toàn bộ cột nước mồi sẽ chảy ngược về nguồn. Kết quả là máy bơm bị chạy khô ở lần khởi động tiếp theo, gây nóng máy, hỏng phớt hoặc cháy động cơ.

Các Loại van chân Phổ Biến Hiện Nay

Để đáp ứng đa dạng môi trường lưu chất, thị trường cung cấp nhiều dòng lúp be được phân loại theo vật liệu sản xuất và kiểu kết nối:

Phân loại theo vật liệu

• Lúp be đồng: Phổ biến trong hệ thống cấp nước dân dụng nhờ khả năng chống ăn mòn tốt, kích thước nhỏ gọn và độ bền cao.

• Lúp be inox (304, 316): Chịu hóa chất, chống ăn mòn tuyệt đối, độ chịu nhiệt cao. Thường dùng trong nhà máy thực phẩm, dược phẩm hoặc môi trường nước có độ mặn, độ chua cao.

• Lúp be gang: Thiết kế đúc nguyên khối dày dặn, chịu lực va đập cơ học tốt, chuyên dùng cho các đường ống công nghiệp kích thước lớn.

• Lúp be nhựa (PVC, PPR, uPVC): Trọng lượng nhẹ, chi phí thấp, chống ăn mòn hóa chất tốt nhưng giới hạn về nhiệt độ và áp suất làm việc.

Phân loại theo kiểu kết nối

• Lúp be ren: Áp dụng cho các đường kính nhỏ từ DN15 đến DN50, thao tác lắp đặt nhanh chóng.

• Lúp be mặt bích: Áp dụng cho đường kính từ DN50 trở lên, tuân theo các tiêu chuẩn BS, JIS, ANSI, DIN nhằm đảm bảo độ chịu lực và chống rò rỉ.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van chân

Nhầm lẫn trong khâu chọn thông số là nguyên nhân chính khiến hệ thống vận hành không hiệu quả. Khi chọn lúp be máy bơm, người dùng cần kiểm tra kỹ các thông tin kỹ thuật sau:

• Kích thước danh nghĩa (DN): Phải đồng bộ tuyệt đối với đường ống hút (DN25, DN32, DN40, DN50, DN80, DN100...).

• Vật liệu chế tạo: Căn cứ theo tính chất nguồn nước (nước sạch, nước thải, nước nhiễm mặn hay hóa chất).

• Kiểu kết nối: Xác định đúng chuẩn ren (BSPT/NPT) hoặc tiêu chuẩn mặt bích (JIS 10K, BS PN16).

• Áp suất làm việc (PN): Chọn cấp áp suất (PN10, PN16...) cao hơn áp suất tối đa của cột nước trong hệ thống.

• Mắt lưới rọ lọc: Mắt lưới quá lớn sẽ để rác đi vào gây hỏng cánh bơm; mắt lưới quá nhỏ lại nhanh bị tắc nghẽn dòng chảy.

Cảnh báo kỹ thuật: Tuyệt đối không chọn van chỉ dựa vào tên gọi "van chân". Bạn bắt buộc phải đối chiếu tổng thể: Đường kính ống + Chuẩn kết nối + Cấp áp suất + Môi chất vận hành dựa trên catalogue chính thức của nhà sản xuất.

van chân Khác Gì Van Một Chiều Thông Thường?

Nhiều người thường nhầm lẫn hai thiết bị này do đều có chức năng ngăn dòng chảy ngược. Tuy nhiên, chúng có sự khác biệt rõ ràng về vị trí và kết cấu:

Nhận định chuyên môn: van chân thực chất là giải pháp kết hợp 2 trong 1 giữa cơ cấu van một chiều và rọ lọc rác. Thiết bị này chuyên dụng cho vị trí đầu hút, trong khi van một chiều thông thường linh hoạt hơn trên toàn tuyến ống.

van chân Được Sử Dụng Ở Đâu?

Lúp be đường ống là thành phần không thể thiếu trong nhiều mô hình hạ tầng thủy lực:

• Hệ thống máy bơm nước dân dụng: Giữ nước mồi cho bơm hút nước từ bể ngầm, giếng khoan lên bồn chứa mái nhà.

• Trạm bơm tưới tiêu nông nghiệp: Hút nước từ kênh, rạch, hồ chứa phục vụ hệ thống tưới béc, tưới nhỏ giọt.

• Hệ thống cấp nước công nghiệp: Đảm bảo duy trì nguồn nước liên tục cho hệ thống làm mát Chiller, nồi hơi, phòng cháy chữa cháy (PCCC).

• Trạm xử lý nước thải: Sử dụng các loại lúp be inox hoặc gang để hút nước thải đã qua xử lý thô.

Trường hợp bắt buộc phải dùng lúp be: Khi máy bơm đặt cao hơn mực nước của bể chứa (hút âm) và hệ thống yêu cầu khả năng khởi động lại ngay tức thì mà không cần thao tác mồi lại nước thủ công.

Những Sai Lầm Thường Gặp Khi Lắp Đặt van chân

Mất nước mồi, hỏng bơm hoặc tụt áp suất thường xuất phát từ 6 sai lầm thi công phổ biến:

1. Chọn sai kích thước kết nối: Dùng lúp be có cỡ DN nhỏ hơn đường ống hút làm gia tăng tổn thất áp suất, gây xâm thực đĩa bơm.

2. Lắp ngược chiều van: Lắp sai hướng đĩa van khiến đĩa bị khóa chặt, nước không thể hút lên.

3. Đặt lúp be quá sát đáy bể: Hút trực tiếp bùn đất, cát đọng ở đáy bể làm kẹt đĩa van và nhanh hỏng cánh bơm.

4. Bỏ qua khâu vệ sinh rọ lọc: Để rác bám kín mặt lưới làm giảm lưu lượng hút, gây búa nước hoặc cháy máy bơm.

5. Sử dụng lúp be sai vật liệu: Dùng lúp be đồng hoặc nhựa thông thường trong môi trường nước có hóa chất ăn mòn làm mục nát thiết bị.

6. Không kiểm tra độ kín của gioăng: Gioăng cao su bị lệch hoặc rách trong quá trình vặn ren khiến nước mồi bị rò rỉ liên tục.

Quy Trình Lựa Chọn van chân Chuẩn Kỹ Thuật

Để đảm bảo thiết bị vận hành bền bỉ, bạn có thể áp dụng quy trình 6 bước chọn lựa chuẩn kỹ thuật sau:

• Bước 1 - Xác định đường kính danh nghĩa (DN): Đo chính xác kích thước ống hút máy bơm (DN25, DN32, DN50, DN100...).

• Bước 2 - Chọn kiểu kết nối phù hợp: Xác định dạng nối ren (ren trong/ren ngoài) hay nối mặt bích (BS, JIS, DIN).

• Bước 3 - Lựa chọn vật liệu theo môi chất: Nước sạch dùng đồng/gang; nước biển/hóa chất chọn inox; nước thải sinh hoạt chọn gang/nhựa.

• Bước 4 - Xác định cấp áp suất làm việc: Kiểm tra áp suất tối đa của hệ thống để chọn van PN10, PN16 hay PN25.

• Bước 5 - Đánh giá rọ lọc: Chọn kích thước lỗ lưới lọc phù hợp với độ sạch của nguồn nước thực tế.

• Bước 6 - Tra cứu catalogue nhà sản xuất: Kiểm tra chi tiết thông số chiều dài, bản vẽ lắp đặt trước khi quyết định mua hàng.

Hướng Dẫn Vận Hành Và Bảo Dưỡng van chân

Bảo dưỡng định kỳ là chìa khóa giúp van chân đạt tuổi thọ tối đa và ngăn ngừa sự cố tụt nước mồi:

• Định kỳ vệ sinh rọ lọc: Kéo lúp be lên kiểm tra 3 - 6 tháng/lần để loại bỏ rác thải, rêu mốc bám trên bề mặt lưới.

• Kiểm tra bề mặt gioăng cao su: Nếu thấy gioăng có dấu hiệu chai cứng, nứt nẻ hoặc biến dạng, cần thay mới ngay để đảm bảo độ kín khít.

• Kiểm tra trục và đĩa van: Khảo sát độ trơn tru của trục van, đảm bảo đĩa van không bị kẹt bởi cát hoặc cặn vôi bám đọng.

• Xử lý khi máy bơm mất nước mồi: Lần lượt kiểm tra: (1) Rọ lọc có bị rác bọc kín không, (2) Đĩa van có bị kẹt cặn làm hở không, (3) Các khớp nối ren/mặt bích trên ống hút có bị lọt khí không.

Câu Hỏi Thường Gặp Về van chân (FAQ)

1. van chân dùng để làm gì?

van chân được lắp ở đầu ống hút để giữ cột nước mồi trong đường ống không bị chảy ngược về nguồn khi dừng bơm, đồng thời lọc sạch rác bẩn trước khi nước vào máy bơm.

2. van chân có phải là van một chiều không?

van chân tích hợp cơ cấu van một chiều bên trong, nhưng được bổ sung thêm rọ lọc rác ở đầu vào và chuyên dùng cho vị trí đầu đường ống hút.

3. Lúp be nước nên lắp ở vị trí nào?

Lúp be được lắp ở vị trí thấp nhất của đường ống hút, ngập hoàn toàn dưới mực nước và cách đáy bể một khoảng tối thiểu 20 - 30cm để tránh hút bùn đọng.

4. Vì sao lúp be bị hở khiến máy bơm không hút được nước?

Khi lúp be bị hở, nước mồi trong đường ống sẽ chảy hết về bể. Đường ống bị lọt khí khiến máy bơm không thể tạo đủ lực hút chân không để kéo nước lên ở lần vận hành sau.

5. Tiêu chí quan trọng nhất khi chọn lúp be nước là gì?

Cần chọn đúng kích thước đường kính (DN), kiểu kết nối (ren/mặt bích), cấp áp suất chịu đựng (PN) và vật liệu phù hợp với tính chất của môi chất nước.

Lúp Be Nước – Thiết Bị Quan Trọng Bảo Vệ Đường Ống Hút

Lúp be nước đóng vai trò là mắt xích khởi đầu, quyết định tính liên tục và độ an toàn cho toàn bộ hệ thống máy bơm. Lựa chọn đúng chủng loại, lắp đặt chuẩn kỹ thuật và duy trì lịch bảo dưỡng định kỳ sẽ giúp bạn triệt tiêu hoàn toàn sự cố mất nước mồi, bảo vệ động cơ bơm khỏi nguy cơ cháy hỏng.

Nếu bạn đang cần tối ưu hệ thống bơm hoặc tìm kiếm dòng lúp be nước phù hợp nhất cho công trình, hãy xác định rõ đường kính ống, kiểu kết nối và môi chất sử dụng đối với lúp be nước.
