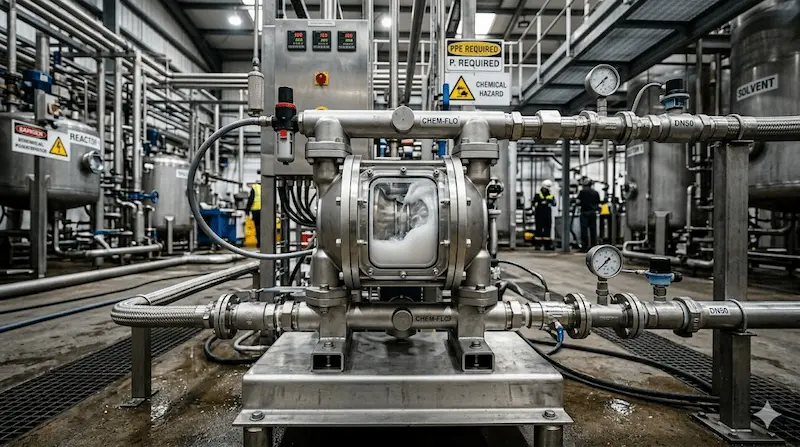

Màng Bơm: "Trái Tim" Quyết Định Hiệu Suất Của Bơm Màng Khí Nén

Vì Sao Màng Bơm Là Bộ Phận Quan Trọng Nhất Trong Bơm Màng?

Trong vận hành sản xuất công nghiệp, không ít kỹ thuật viên gặp phải tình trạng máy bơm vẫn chạy, motor hoặc hệ thống khí nén vẫn hoạt động đều nhưng lưu lượng nước đầu ra cực yếu, hoặc áp suất hiển thị trên đồng hồ không ổn định. Nghiêm trọng hơn, hiện tượng rò rỉ chất lỏng ra môi trường bên ngoài gây lãng phí nguyên liệu và mất an toàn lao động thường xuyên xảy ra. Nguyên nhân cốt lõi của những vấn đề này thường bắt nguồn từ một bộ phận nhỏ nhưng cực kỳ quan trọng: màng bơm.

Vấn đề nằm ở chỗ, khi máy bơm gặp sự cố, người ta thường tập trung kiểm tra bộ chia khí hay hệ thống đường ống mà bỏ qua sự xuống cấp của màng. Là bộ phận chịu áp lực trực tiếp và tiếp xúc liên tục với hóa chất, màng bơm quyết định đến 90% hiệu suất và độ bền của toàn bộ thiết bị. Việc hiểu rõ và lựa chọn đúng loại linh kiện này không chỉ giúp máy bơm vận hành trơn tru mà còn bảo vệ hệ thống khỏi những hư hại đắt tiền.

Màng Bơm Là Gì?

Màng bơm (Diaphragm) là một tấm màng mỏng có tính đàn hồi cao, được lắp đặt bên trong buồng bơm. Đây là bộ phận ngăn cách tuyệt đối giữa môi chất (chất lỏng cần bơm) và hệ thống dẫn động (khí nén hoặc trục cơ khí). Trong kết cấu của bơm màng khí nén, bơm thường đi theo cặp, được gắn chặt vào hai đầu của một trục điều khiển trung tâm.

Vai trò chính của linh kiện này bao gồm:

• Tạo áp suất hút và đẩy: Chuyển động qua lại của màng tạo ra sự thay đổi thể tích buồng bơm, từ đó sinh ra lực hút và đẩy chất lỏng.

• Ngăn cách môi trường: Đảm bảo chất lỏng không lọt vào bộ chia khí và ngược lại, khí nén không lẫn vào sản phẩm.

• Hoạt động tuần hoàn: Kết hợp với các bi và đế van để tạo thành chu trình chuyển động một chiều liên tục.

Về vị trí, bộ phận này nằm gọn trong buồng bơm, được ép chặt bởi thân bơm để đảm bảo độ kín khít tuyệt đối. Hiểu một cách đơn giản, bơm là bộ phận đàn hồi trong bơm màng khí nén, giúp tạo áp suất hút – đẩy chất lỏng và ngăn cách môi chất với hệ thống khí, đóng vai trò then chốt trong việc duy trì dòng chảy.

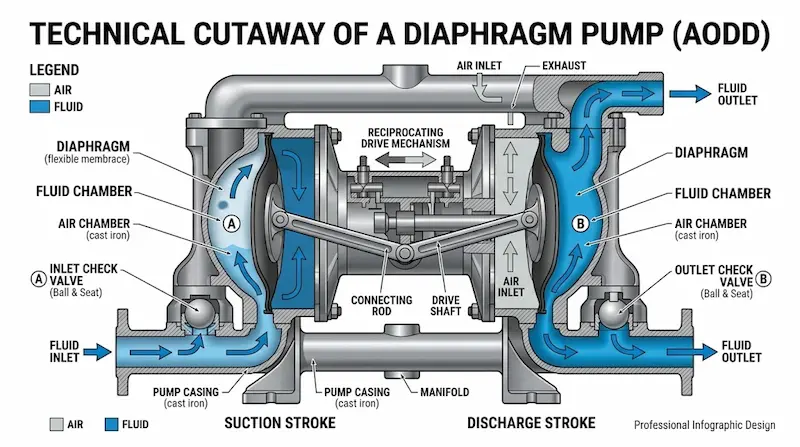

Nguyên Lý Hoạt Động Của Bơm

Nguyên lý vận hành của bơm dựa trên sự biến dạng đàn hồi lặp đi lặp lại. Quá trình này được chia thành các bước logic sau:

1. Tác động khí nén: Khí nén được đưa vào buồng khí phía sau màng thứ nhất, đẩy màng này tiến về phía trước.

2. Chu kỳ đẩy: Khi màng bị đẩy ra, thể tích buồng chứa chất lỏng giảm xuống, áp suất tăng cao đẩy chất lỏng đi qua van xả ra ngoài.

3. Chu kỳ hút: Cùng lúc đó, trục nối kéo màng thứ hai lùi về phía sau. Thể tích buồng chất lỏng thứ hai tăng lên, tạo chân không để hút chất lỏng từ đường ống vào.

4. Điều hướng dòng chảy: Các van bi một chiều sẽ đóng/mở nhịp nhàng theo chuyển động của màng để đảm bảo chất lỏng chỉ đi theo một hướng nhất định.

Vì sao tính đàn hồi lại là yếu tố sống còn? bơm phải chịu hàng triệu chu kỳ uốn cong trong suốt vòng đời. Nếu vật liệu không đủ đàn hồi hoặc không tương thích với hóa chất, màng sẽ xuất hiện các vết nứt chân chim, dẫn đến rách màng và hỏng bơm hoàn toàn. Do đó, vật liệu cấu tạo chính là "chìa khóa" quyết định tuổi thọ của thiết bị.

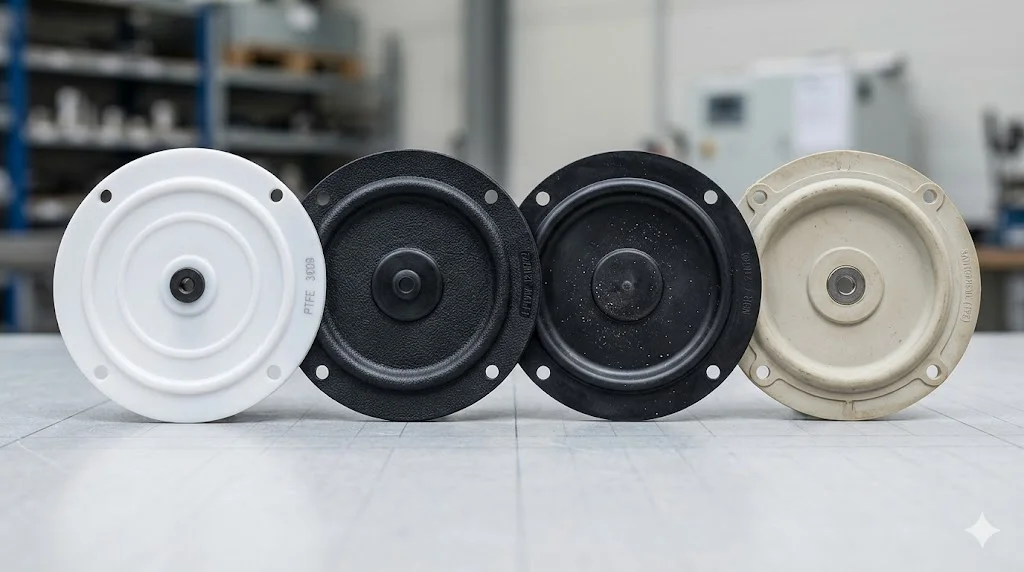

Các Loại Bơm Phổ Biến Hiện Nay

Việc lựa chọn vật liệu cho bơm phụ thuộc hoàn toàn vào đặc tính của chất lỏng cần xử lý. Dưới đây là các loại phổ biến nhất:

1. Màng PTFE (Teflon)

Đây là loại "cao cấp" nhất với khả năng chịu hóa chất gần như tuyệt đối. PTFE có màu trắng đặc trưng, chịu được các loại acid mạnh, dung môi hữu cơ và kiềm. Tuy nhiên, PTFE có độ đàn hồi kém nên thường phải đi kèm với một lớp màng cao su lót phía sau (Back-up diaphragm) để hỗ trợ.

2. Màng EPDM

Loại màng này có độ bền cơ học tốt, chuyên dùng cho các chất lỏng như nước, dung dịch kiềm nhẹ hoặc rượu. Đặc biệt, EPDM thường được ưu tiên trong ngành thực phẩm nhờ tính an toàn và không gây mùi.

3. Màng Santoprene

Được đánh giá là loại màng có tính ứng dụng cao nhất nhờ sự kết hợp giữa độ đàn hồi của cao su và khả năng chịu hóa chất của nhựa nhiệt dẻo. Santoprene có tuổi thọ chu kỳ rất cao và giá thành phải chăng.

4. Màng NBR (Cao su Nitrile)

Chuyên dụng cho các ứng dụng liên quan đến dầu khí, mỡ và các loại hydrocarbon. NBR có khả năng chống mài mòn tốt nhưng không chịu được các dung môi phân cực mạnh.

Bảng so sánh vật liệu bơm

Thông Số Quan Trọng Khi Chọn Bơm

Sai lầm khi chọn bơm có thể khiến bạn phải trả giá bằng việc dừng toàn bộ dây chuyền sản xuất. Hãy chú ý các thông số sau:

• Tuổi thọ chu kỳ (Cycle Life): Số lần màng có thể uốn cong trước khi rách. Các loại như Santoprene thường có chỉ số này rất cao.

• Khả năng chịu hóa chất: Kiểm tra bảng tương thích hóa chất để biết màng có bị trương nở hay mủn ra khi tiếp xúc với môi chất hay không.

• Nhiệt độ vận hành: PTFE chịu được nhiệt độ cao, trong khi các loại cao su thông thường có giới hạn thấp hơn.

• Độ dày màng: Quyết định lực đẩy và khả năng chịu áp suất khí nén.

• Áp suất làm việc tối đa: Đảm bảo màng không bị biến dạng vĩnh viễn khi chạy ở áp suất cao.

Insight kỹ thuật: Sai vật liệu không chỉ làm hỏng màng mà còn có thể khiến chất lỏng ăn mòn trực tiếp vào trục bơm và bộ chia khí, gây thiệt hại gấp nhiều lần giá trị miếng màng.

Màng Bơm Khác Gì So Với Van Hay Piston?

Nhiều người thường nhầm lẫn vai trò của bơm với các bộ phận truyền động khác như Piston trong bơm định lượng.

Cơ chế màng giúp loại bỏ hoàn toàn ma sát trượt, từ đó giảm thiểu nguy cơ sinh nhiệt và cháy nổ, đặc biệt quan trọng trong các môi trường nhạy cảm như xăng dầu.

Màng Bơm Được Dùng Trong Những Ngành Nào?

Nhờ tính linh hoạt, linh kiện này hiện diện trong hầu hết các quy trình sản xuất:

1. Sản xuất hóa chất: Bơm các loại acid, bazo và dung môi dễ cháy nổ.

2. Sơn và mực in: bơm chịu được độ nhớt cao và tính ăn mòn của dung môi pha sơn.

3. Thực phẩm và đồ uống: Sử dụng màng đạt chuẩn FDA để bơm sữa, nước giải khát hoặc tương ớt.

4. Xử lý nước thải: Bơm bùn loãng, hóa chất keo tụ nhờ khả năng chịu mài mòn của màng Santoprene.

Case thực tế: Một nhà máy sản xuất linh kiện điện tử dùng bơm màng để vận chuyển acid sunfuric. Ban đầu họ dùng màng Neoprene dẫn đến việc rách màng mỗi tuần một lần. Sau khi chuyển sang sử dụng bơm PTFE chính hãng, tuổi thọ bộ màng đã tăng lên 6 tháng, tiết kiệm hàng chục triệu đồng chi phí bảo trì và giảm thiểu thời gian dừng máy (downtime).

Sai Lầm Khi Sử Dụng Bơm

Đừng để những lỗi nhỏ làm hỏng thiết bị lớn:

• Chạy quá áp suất quy định: Áp suất khí nén quá lớn làm màng bị giãn quá mức, dẫn đến rách đột ngột.

• Không kiểm tra định kỳ: bơm có tuổi thọ hữu hạn. Việc đợi đến khi rách mới thay sẽ khiến hóa chất tràn vào buồng khí gây hư hỏng nặng.

• Sử dụng sai vật liệu: Dùng màng cao su thông thường cho dung môi sẽ khiến màng bị trương nở, làm giảm lưu lượng hoặc tắc nghẽn bơm.

• Lắp đặt sai hướng: Một số loại màng có mặt lồi/mặt lõm cố định, lắp ngược sẽ làm giảm 50% hiệu suất.

Hướng Dẫn Thay Bơm Đúng Cách

Thay màng không khó, nhưng cần sự tỉ mỉ để đảm bảo độ kín:

1. Chuẩn bị: Ngắt nguồn khí nén, xả hết áp suất tồn dư và vệ sinh sạch sẽ bên ngoài bơm.

2. Tháo dỡ: Tháo các bu lông thân bơm để mở buồng chứa màng. Sử dụng dụng cụ chuyên dụng để tháo màng cũ khỏi trục trung tâm.

3. Kiểm tra: Kiểm tra trục bơm và các đế van xem có bị trầy xước không. Nếu trục bị mòn, màng mới sẽ nhanh chóng bị hỏng.

4. Lắp đặt: Lắp màng mới vào trục. Nếu là màng PTFE kép, hãy đảm bảo lớp cao su lót nằm đúng phía buồng khí. Siết ốc theo hình đối chiếu (hình sao) để lực ép đều.

5. Vận hành thử: Cấp khí nén ở áp suất thấp (1-2 bar) để kiểm tra độ kín và nhịp đập của bơm trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp (FAQ)

1. bơm dùng được bao lâu thì nên thay?

Tuổi thọ phụ thuộc vào tần suất sử dụng và loại môi chất. Thông thường, với hoạt động 8h/ngày, bạn nên kiểm tra sau 6 tháng và thay thế sau 12 tháng để đảm bảo an toàn.

2. Làm sao biết màng bơm đã bị rách?

Dấu hiệu rõ nhất là chất lỏng thoát ra từ lỗ xả khí nén (muffler) hoặc áp suất bơm sụt giảm mạnh, bơm đập nhanh hơn bình thường nhưng không có nước ra.

3. Tại sao màng PTFE thường đi kèm màng cao su?

Vì PTFE cứng và dễ nứt khi uốn cong liên tục. Lớp cao su phía sau đóng vai trò là "giá đỡ" đàn hồi, giúp màng PTFE chịu được áp lực khí nén tốt hơn.

4. Có thể dùng bơm cho thực phẩm không?

Được, nhưng bạn phải chọn loại đạt tiêu chuẩn FDA (thường là EPDM hoặc PTFE trắng) để đảm bảo không thôi nhiễm chất độc hại vào sản phẩm.

Có Nên Chú Trọng Chọn Đúng Màng Bơm?

Việc chọn đúng loại bơm ngay từ đầu không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế lâu dài. Một bộ màng phù hợp sẽ giúp doanh nghiệp:

• Tối ưu hiệu suất: Duy trì lưu lượng và áp suất ổn định cho dây chuyền.

• Đảm bảo an toàn: Ngăn chặn rò rỉ hóa chất độc hại ra môi trường làm việc.

• Tiết kiệm chi phí: Giảm số lần thay thế phụ tùng và chi phí sửa chữa bộ chia khí do chất lỏng xâm nhập.

Đừng để một miếng màng nhỏ làm gián đoạn cả một hệ thống sản xuất lớn. Hãy coi bơm là một khoản đầu tư cho sự ổn định.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về màng bơm!
