Van Ngang: Khái Niệm, Phân Loại Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Trong thiết kế và vận hành mạng lưới đường ống dẫn lưu chất, việc bố trí thiết bị theo đúng không gian hình học là yếu tố quyết định đến hiệu suất thủy lực. Một trong những dòng thiết bị cốt lõi xuất hiện phổ biến nhất tại các trục đường ống nằm ngang chính là van công nghiệp. Hiểu rõ đặc tính, cấu tạo cũng như cách ứng dụng dòng van này sẽ giúp các nhà thầu và kỹ sư tối ưu hóa chi phí vận hành, giảm tổn thất áp suất và đảm bảo an toàn tuyệt đối cho công trình.

Van ngang là gì?

Định nghĩa theo thuật ngữ chuyên ngành cơ điện, van ngang là cách gọi chung cho các loại van công nghiệp được thiết kế hình học hoặc định hướng lắp đặt chuyên dụng trên các đoạn đường ống nằm song song với mặt phẳng nằm ngang. Nhiệm vụ cốt lõi của thiết bị là kiểm soát, đóng đóng ngắt hoàn toàn hoặc điều tiết lưu lượng của các loại lưu chất như nước sạch, nước thải, khí nén, hơi nóng hoặc các hợp chất hóa học đặc thù trong hệ thống.

Đặc điểm nhận biết dễ dàng nhất của thiết bị này là phần tay quay, tay gạt hoặc bộ truyền động điều khiển thường hướng thẳng lên trên vuông góc với trục ống, hoặc nằm ngang tùy theo không gian bố trí, nhưng trục chảy của dòng lưu chất đi qua van luôn di chuyển theo phương nằm ngang. Việc lắp đặt thiết bị tuân thủ nghiêm ngặt nguyên lý trọng trường và dòng chảy tầng, giúp giảm thiểu tối đa hiện tượng búa nước và mài mòn không đồng đều bên trong lòng van.

Sự khác biệt lớn nhất giữa thiết bị này và van đứng nằm ở cơ chế đóng chặn của đĩa van và tác động của trọng lực lên đĩa van. Đối với van lắp đứng, đĩa van thường chịu áp lực trọng trường lớn hơn khi đóng ngược dòng chảy thẳng đứng từ dưới lên. Trong khi đó, thiết bị lắp ngang phân bổ áp lực đều hơn lên các gioăng làm kín, giảm lực ma sát trượt và giúp quá trình đóng mở thủ công hoặc tự động diễn ra mượt mà, ít tốn năng lượng hơn.

Cấu tạo và nguyên lý hoạt động của van công nghiệp

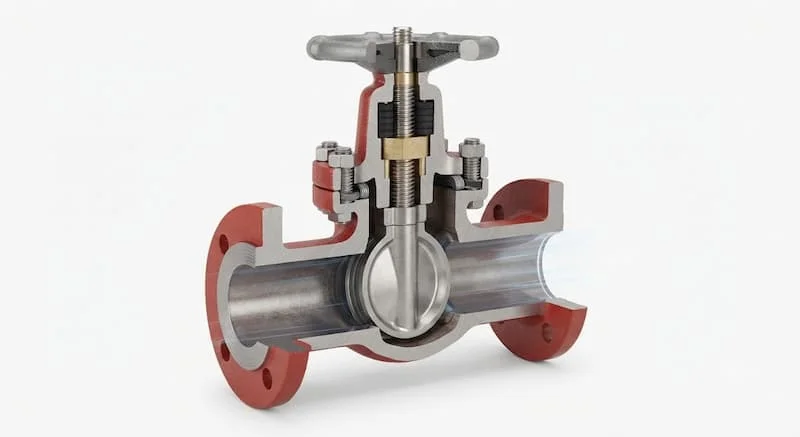

Mặc dù có nhiều biến thể khác nhau để phục vụ các mục đích riêng biệt, cấu tạo chung của dòng van này vẫn sở hữu các bộ phận cơ khí nền tảng:

• Thân van: Phần vỏ bọc chịu áp lực trực tiếp, đúc từ kim loại hoặc nhựa, có hai đầu kết nối để nối vào đường ống.

• Bộ phận chặn (Đĩa van hoặc bi van): Cấu kiện chuyển động tiếp xúc trực tiếp để ngăn cản hoặc cho phép dòng lưu chất đi qua.

• Trục van (Ty van): Thanh kim loại truyền lực từ bộ phận điều khiển xuống đĩa van.

• Gioăng và đệm làm kín: Bộ phận làm từ cao su hoặc teflon, chịu trách nhiệm ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất ra môi trường ngoài hoặc rò rỉ qua vách ngăn.

• Bộ truyền động: Tay quay vô lăng, tay gạt cơ học hoặc các mô tơ điện, bầu khí nén tự động.

Nguyên lý hoạt động phụ thuộc vào từng chủng loại thiết bị cụ thể. Đối với van cổng, khi xoay tay quay, trục van sẽ kéo đĩa van nâng lên theo phương thẳng đứng vuông góc với dòng chảy để mở hoàn toàn đường ống. Đối với các dòng van bi hoặc van bướm, bộ truyền động sẽ xoay trục một góc đúng 90 độ để đưa lỗ khoét của bi van hoặc cánh bướm song song với hướng dòng chảy nằm ngang. Sự chuyển động nhịp nhàng này giúp hệ thống vận hành đóng ngắt tức thì hoặc điều tiết dòng lưu chất theo tỷ lệ phần trăm mong muốn.

Các loại van công nghiệp phổ biến hiện nay

Để đáp ứng các tiêu chuẩn khắt khe trong công nghiệp, dòng van này được chia thành nhiều nhóm sản phẩm với đặc tính vận hành chuyên biệt.

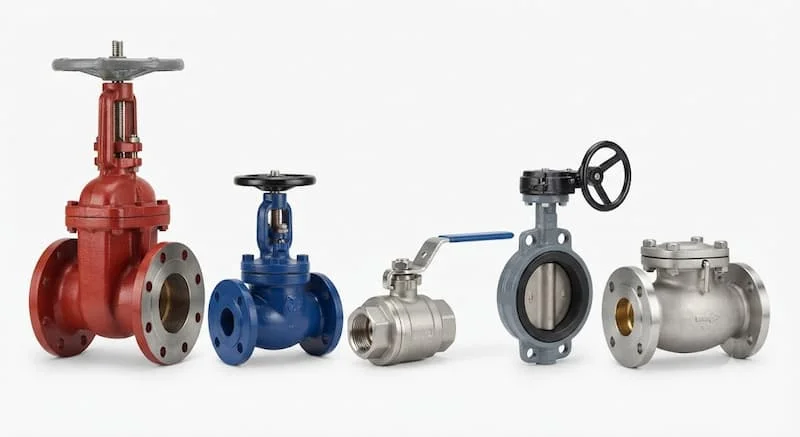

Đầu tiên là van cổng ngang, dòng van chuyên dụng cho việc đóng ngắt tổng, đĩa van chuyển động lên xuống không gây cản trở dòng chảy nên tổn thất áp suất gần như bằng không. Van cầu ngang lại là lựa chọn tối ưu cho việc điều tiết lưu lượng nhờ cấu tạo vách ngăn hình yên ngựa, dù tổn thất áp suất cao hơn nhưng độ chính xác trong kiểm soát dòng chảy là tuyệt đối. Van bi ngang và van bướm ngang nổi bật với tốc độ đóng mở cực nhanh, trọng lượng nhẹ và dễ dàng tích hợp các bộ điều khiển tự động.

Bên cạnh đó, van một chiều ngang là thiết bị tự động bắt buộc phải có để ngăn dòng chảy ngược trên đường ống nằm ngang, vận hành hoàn toàn dựa vào áp lực thủy lực của lưu chất. Đối với các hệ thống tự động hóa hoàn toàn, van điện từ ngang và van điều khiển ngang tích hợp bộ truyền động điện hoặc khí nén sẽ đảm nhận nhiệm vụ đóng ngắt từ xa theo kịch bản lập trình sẵn từ tủ điều khiển trung tâm.

Thông số kỹ thuật cần quan tâm

Khi khảo sát thiết kế hoặc mua sắm vật tư, các kỹ sư cần đặc biệt lưu ý đến bảng thông số kỹ thuật tiêu chuẩn của thiết bị để tránh các lỗi không tương thích:

Việc nắm vững các thông số này giúp hạn chế tối đa rủi ro chọn nhầm thiết bị chịu áp thấp cho đường ống áp lực cao, ngăn chặn nguy cơ nứt vỡ thân van gây mất an toàn nghiêm trọng.

So sánh van công nghiệp và van đứng

Mỗi kiểu bố trí thiết bị đều có những ưu điểm và hạn chế riêng, việc đặt hai dòng van này lên bàn cân so sánh sẽ giúp tối ưu hóa không gian lắp đặt.

Về cấu tạo và vị trí lắp đặt, van công nghiệp yêu cầu khoảng không gian chạy dọc theo đường ống lớn hơn nhưng lại tiết kiệm chiều cao của phòng máy. Ngược lại, van đứng tiết kiệm diện tích mặt sàn nhưng yêu cầu khoảng trần cao để thao tác vận hành ty van. Về hiệu suất làm việc và khả năng bảo trì, các dòng van lắp ngang luôn chiếm ưu thế vì trọng lượng của các linh kiện bên trong được phân bổ đều lên bệ đỡ, giúp giảm mài mòn một bên gioăng, việc tháo nắp van để thay thế phụ kiện cũng dễ dàng hơn nhiều so với van đứng khi chất lỏng có xu hướng tự chảy sạch ra khỏi lòng van.

Kết luận lại, đối với các trục ống chính, trạm bơm tổng có áp lực lớn và không gian rộng rãi, sử dụng van lắp ngang là lựa chọn bắt buộc để đảm bảo độ bền tối đa cho thiết bị. Van lắp đứng chỉ nên được ưu tiên sử dụng trong các hộp kỹ thuật tòa nhà, không gian chật hẹp hoặc tại các đoạn ống hút thẳng đứng của máy bơm nơi diện tích mặt bằng bị hạn chế tối đa.

Vì sao nên lựa chọn van công nghiệp đúng tiêu chuẩn?

Việc sử dụng các dòng sản phẩm đạt chuẩn kỹ thuật quốc tế mang lại những lợi ích kinh tế và vận hành không thể phủ nhận cho công trình.

Trước hết, một sản phẩm đạt chuẩn sẽ đảm bảo lưu lượng ổn định và giảm thiểu tổn thất áp suất dọc đường ống. Khi lòng van được đúc nhẵn mịn, đĩa van mở hoàn toàn ra khỏi dòng chảy sẽ giúp dòng lưu chất di chuyển ở trạng thái dòng chảy tầng mượt mà, giảm hiện tượng ma sát sinh nhiệt và tiết kiệm điện năng cho máy bơm. Đồng thời, kết cấu cơ khí chính xác giúp tăng tuổi thọ thiết bị lên gấp nhiều lần, hạn chế tối đa các sự cố rò rỉ môi chất độc hại ra ngoài.

Hậu quả của việc sử dụng van kém chất lượng, sai tiêu chuẩn là đĩa van rất nhanh bị kẹt do rỉ sét hoặc gioăng cao su bị rách do áp lực nước. Khi đó, việc dừng toàn bộ nhà máy hoặc cắt nước của cả tòa nhà để đục cắt đường ống, thay thế một chiếc van mới sẽ gây ra thiệt hại gián tiếp về kinh tế lớn hơn gấp nhiều lần so với chi phí mua van chính hãng ngay từ đầu.

Ứng dụng van công nghiệp trong thực tế

Sở hữu khả năng thích ứng tuyệt vời, dòng thiết bị này có mặt trong hầu hết các cấu trúc hạ tầng từ dân dụng đến công nghiệp nặng:

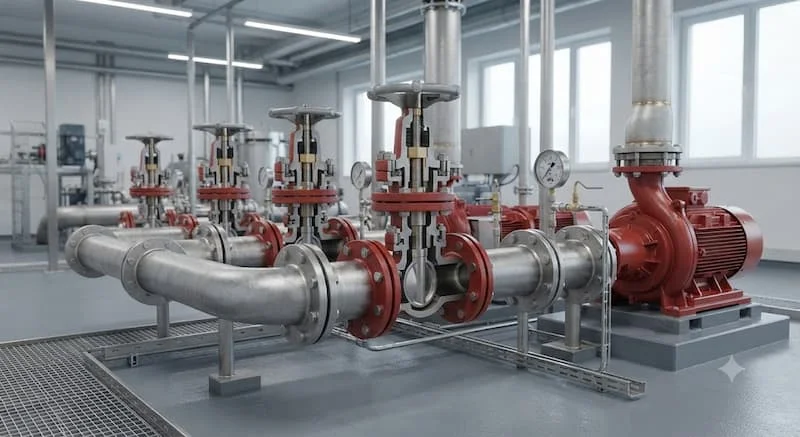

Trong hạ tầng đô thị, ứng dụng van công nghiệp đóng vai trò xương sống trong các hệ thống cấp thoát nước sạch, nhà máy xử lý nước thải và mạng lưới đường ống của hệ thống phòng cháy chữa cháy PCCC tại các chung cư, trung tâm thương mại. Ngoài ra, trong các hệ thống điều hòa không khí trung tâm HVAC, van được dùng để kiểm soát dòng nước chiller chạy qua các dàn lạnh.

Trong công nghiệp sản xuất, thiết bị được lắp đặt dày đặc trên các đường ống dẫn dầu, dẫn khí gas của ngành dầu khí, các đường ống chịu hóa chất của nhà máy dệt nhuộm và đường ống cấp hơi nóng của lò hơi tại các nhà máy chế biến thực phẩm, nước giải khát. Sự bền bỉ của van đảm bảo quy trình sản xuất diễn ra liên tục, không bị ngắt quãng.

Những sai lầm thường gặp khi lựa chọn van công nghiệp

Dù là thiết bị cơ khí quen thuộc, người mua vẫn rất dễ mắc phải các sai lầm làm giảm hiệu suất của hệ thống:

• Lắp sai chiều dòng chảy: Đối với van cầu hoặc van một chiều, lắp ngược hướng mũi tên đúc trên thân van sẽ làm chặn đứng dòng lưu chất hoặc gây hỏng đĩa van ngay khi vận hành.

• Chọn sai kích thước hình học: Sử dụng van có kích cỡ nhỏ hơn hoặc lớn hơn ống dẫn rồi dùng bầu thu để kết nối sẽ gây hiện tượng thắt nút cổ chai, làm sụt giảm áp suất thủy lực của hệ thống.

• Chọn sai vật liệu với môi chất: Sử dụng van thân gang thông thường để dẫn hóa chất axit hoặc nước muối sẽ khiến thân van bị ăn mòn thủng rách chỉ sau thời gian ngắn.

• Vận hành sai mục đích: Dùng van cổng cho nhiệm vụ tiết lưu, điều chỉnh lưu lượng sẽ làm đĩa van bị rung lắc mạnh dưới áp lực nước, gây cong ty van và hỏng gioăng.

Checklist lựa chọn van công nghiệp

Để quá trình mua sắm vật tư diễn ra chuẩn xác, bạn nên đối chiếu cấu hình thiết bị theo bảng checklist nghiêm ngặt sau:

• Xác định rõ đặc tính của lưu chất (Nước sạch, nước thải, hơi nóng hay hóa chất) để chọn vật liệu thân và gioăng phù hợp.

• Tra cứu chính xác kích thước đường kính trong DN của hệ thống ống.

• Xác định áp suất làm việc tối đa của hệ thống để chọn chỉ số PN của van (PN10, PN16 hay PN25).

• Kiểm tra tiêu chuẩn kết nối mặt bích của công trình (JIS, BS, DIN hay ANSI) nhằm đảm bảo bắt vừa các lỗ bu lông.

• Lựa chọn phương thức điều khiển phù hợp với mức độ tự động hóa (Tay gạt cơ học hay dùng mô tơ điện điều khiển từ xa).

• Kiểm tra giấy tờ chứng nhận xuất xứ và chất lượng CO/CQ từ các thương hiệu có uy tín trên thị trường.

Lưu ý khi lắp đặt và bảo dưỡng

Trong quá trình lắp đặt, yêu cầu bắt buộc là hai đầu mặt bích của đường ống phải được căn chỉnh đồng tâm, song song với nhau trước khi siết bu lông. Tuyệt đối không dùng lực siết bu lông để kéo hai đoạn ống bị lệch về phía van, vì điều này sẽ tạo ra ứng suất uốn cực lớn làm nứt cổ van. Bu lông phải được siết đều tay theo hình ngôi sao đối xứng để đảm bảo vòng đệm gioăng được ép phẳng đều, ngăn ngừa rò rỉ tuyệt đối.

Về quy trình bảo dưỡng, người vận hành cần duy trì lịch bảo trì định kỳ từ 6 đến 12 tháng. Thực hiện tra mỡ bôi trơn chuyên dụng vào phần ty van và ổ đỡ vô lăng để thao tác vận hành luôn nhẹ nhàng, tránh bị bó cứng do bám bụi. Đối với các van lâu ngày không đóng mở, cần tiến hành chu trình đóng mở thử nghiệm để gạt bỏ các cặn lắng bám trên đĩa van, đảm bảo thiết bị luôn sẵn sàng hoạt động hoàn hảo khi có sự cố khẩn cấp xảy ra.

Câu hỏi thường gặp

Van ngang là gì?

van công nghiệp là các loại van công nghiệp được thiết kế hoặc lắp đặt chuyên dụng trên các trục đường ống nằm ngang, thực hiện nhiệm vụ đóng ngắt hoặc điều tiết dòng lưu chất di chuyển theo phương ngang.

Van ngang khác van đứng như thế nào?

Khác biệt lớn nhất nằm ở phương của dòng chảy đi qua van và hướng phân bổ trọng lực lên các chi tiết cơ khí bên trong. Van lắp ngang giúp phân bổ lực đều hơn, giảm mài mòn gioăng một bên và dễ dàng thực hiện công tác bảo trì, tháo nắp hơn so với van đứng.

Có thể lắp van ngang cho mọi hệ thống không?

Không hoàn toàn. Thiết bị chỉ phát huy hiệu quả tối đa trên các đoạn ống nằm ngang. Nếu hệ thống có các trục ống chạy thẳng đứng dọc theo tường hoặc trục kỹ thuật tòa nhà, bắt buộc phải chọn các dòng van được thiết kế riêng cho phương thẳng đứng để đảm bảo an toàn thủy lực.

Van ngang có dùng cho PCCC được không?

Hoàn toàn được. Các dòng van cổng ty nổi, van cổng ty chìm và van bướm lắp ngang là những thiết bị tiêu chuẩn, xuất hiện dày đặt trong các phòng bơm và đường ống trục chính của hệ thống phòng cháy chữa cháy.

Bao lâu nên tiến hành bảo dưỡng van một lần?

Tần suất bảo dưỡng lý tưởng là từ 6 đến 12 tháng một lần. Việc bảo dưỡng bao gồm lau chùi, tra dầu mỡ trục van và kiểm tra độ kín của gioăng để kịp thời phát hiện các dấu hiệu rò rỉ.

Kết luận

Hệ thống van ngang đóng vai trò là những mắt xích then chốt, quyết định trực tiếp đến sự ổn định và an toàn của toàn bộ mạng lưới đường ống công trình. Việc thấu hiểu các thông số kỹ thuật, lựa chọn đúng chủng loại van phù hợp với đặc tính lưu chất và tuân thủ quy trình lắp đặt chuẩn xác sẽ giúp chủ đầu tư cắt giảm tối đa chi phí sửa chữa, đồng thời nâng cao hiệu suất vận hành dài hạn cho hệ thống van ngang.
