Butterfly Valve Là Gì? Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc kiểm soát dòng chảy là yếu tố cốt lõi. Một trong những thiết bị thực hiện nhiệm vụ này hiệu quả và phổ biến nhất chính là Van Bướm. Việc hiểu rõ butterfly valve là gì, cũng như cấu tạo và ứng dụng của nó, không chỉ giúp bạn vận hành hệ thống ổn định mà còn tối ưu hóa chi phí đầu tư đáng kể. Bài viết này sẽ cung cấp cái nhìn toàn diện, chuyên sâu từ góc độ kỹ thuật và thực tế.

Butterfly Valve là gì? Định nghĩa chuẩn ngành

Butterfly valve, hay thường được gọi là van bướm trong tiếng Việt, là một loại van công nghiệp được sử dụng phổ biến để đóng, mở hoặc điều tiết dòng chảy của lưu chất trong đường ống. Điểm đặc trưng nhất của loại van này là cơ chế hoạt động dựa trên một đĩa van hình tròn xoay quanh một trục cố định trong thân van.

👉 Snippet-friendly definition:

Van Bướm là thiết bị điều tiết hoặc đóng ngắt dòng chảy bằng một đĩa xoay. Đĩa van có khả năng xoay 90 độ xung quanh trục của nó: khi đĩa xoay song song với dòng chảy, van ở trạng thái mở hoàn toàn; khi xoay vuông góc, van đóng hoàn toàn. Với thiết kế nhỏ gọn, đơn giản và khả năng đóng mở nhanh, Van Bướm được ứng dụng rộng rãi trong nhiều hệ thống đường ống khác nhau.

Cấu tạo và nguyên lý hoạt động

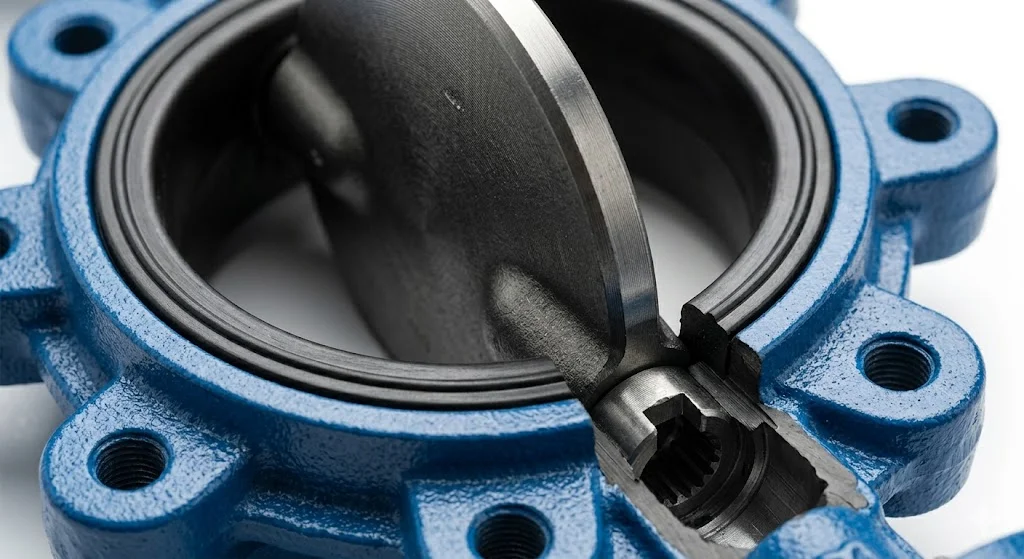

Để hoạt động hiệu quả, một Van Bướm tiêu chuẩn được cấu thành từ các bộ phận chính sau:

1. Thân van (Body): Phần khung chính của van, thường có dạng vòng tròn, được lắp đặt trực tiếp vào đường ống thông qua các kiểu kết nối (Wafer, Lug, Flanged). Thân van chịu lực và bảo vệ các bộ phận bên trong.

2. Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và ngăn chặn dòng chảy. Đĩa thường có hình tròn và được gắn vào trục van.

3. Trục van (Stem): Một thanh kim loại truyền động cơ năng từ bộ điều khiển đến đĩa van, giúp đĩa xoay.

4. Gioăng/Vòng đệm (Seat): Bộ phận này được lắp trong thân van, bao quanh đĩa van khi đóng. Nó tạo độ kín khít, ngăn chặn rò rỉ lưu chất. [Có thể tham khảo thêm về: các loại vật liệu gioăng phổ biến].

5. Bộ điều khiển: Là cơ cấu dùng để vận hành trục van. Nó có thể là tay gạt (cho kích thước nhỏ), tay quay vô lăng (cho kích thước lớn) hoặc các bộ điều khiển tự động (điện, khí nén).

Nguyên lý hoạt động:

Cơ chế vận hành của Van Bướm rất logic và đơn giản:

• Trạng thái Đóng: Khi bộ điều khiển quay trục van một góc 90 độ so với hướng dòng chảy, đĩa van sẽ xoay và ép chặt vào gioăng (seat). Vị trí vuông góc này chặn hoàn toàn đường lưu thông của chất lỏng hoặc khí.

• Trạng thái Mở: Khi trục van được quay ngược lại 90 độ, đĩa van chuyển sang vị trí song song với hướng dòng chảy. Lúc này, diện tích cản trở dòng chảy là tối thiểu, cho phép lưu chất đi qua với lưu lượng lớn nhất.

Phân loại Van Bướm phổ biến

Để đáp ứng các yêu cầu đa dạng của các hệ thống khác nhau, Van Bướm được phân loại dựa trên nhiều tiêu chí:

1. Phân loại theo cơ chế vận hành:

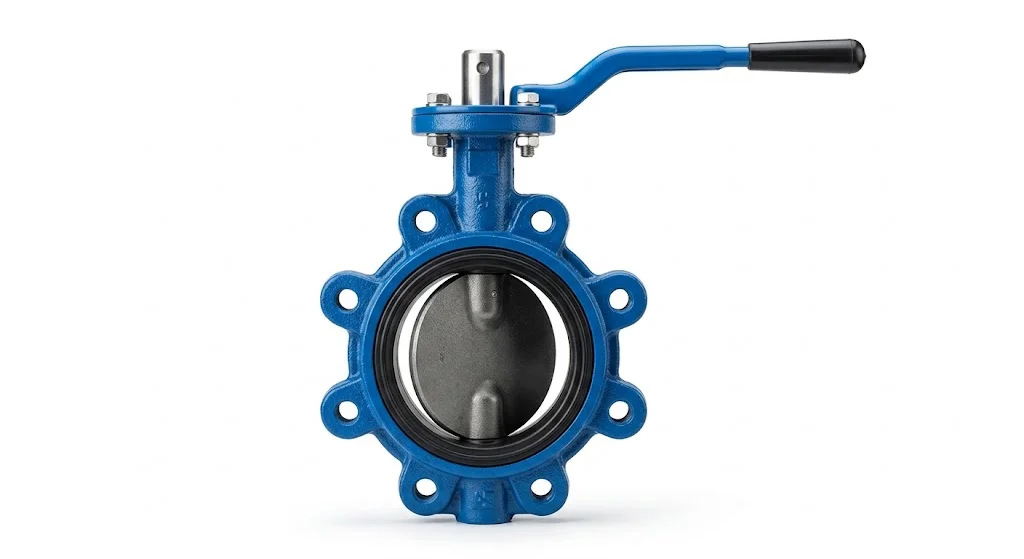

• Tay gạt (Lever Operated): Phổ biến nhất cho các kích thước van nhỏ (thường < DN150) và áp suất thấp. Thao tác nhanh, đơn giản.

• Tay quay (Gear Operated): Sử dụng hộp số giảm tốc để hỗ trợ lực xoay. Dùng cho van kích thước lớn hoặc áp suất cao, nơi cần lực đóng mở lớn hơn.

• Điều khiển điện (Electric Actuated): Sử dụng motor điện để tự động hóa việc đóng mở. Thích hợp cho các hệ thống cần điều khiển từ xa hoặc vận hành theo kịch bản.

• Điều khiển khí nén (Pneumatic Actuated): Sử dụng áp lực khí nén để đóng mở. Nổi bật với tốc độ đóng mở cực nhanh và độ an toàn cao trong môi trường cháy nổ.

2. Phân loại theo kiểu kết nối:

• Wafer: Kiểu kết nối nhỏ gọn, kẹp van giữa hai mặt bích đường ống bằng bu lông dài xuyên suốt. Tiết kiệm không gian và chi phí nhất.

• Lug: Có các vấu (tai) trên thân van với lỗ ren để bắt bu lông. Kiểu này cho phép tháo dỡ một bên đường ống mà van vẫn giữ chặt ở bên còn lại (dead-end service).

• Flanged (Mặt bích): Thân van có hai mặt bích riêng biệt để bắt vào mặt bích của đường ống. Thường dùng cho các van kích thước rất lớn hoặc yêu cầu độ chắc chắn cao.

3. Phân loại theo vật liệu:

• Van bướm gang (Cast Iron): Phổ biến nhất, giá thành rẻ, phù hợp cho nước, khí ở điều kiện thường.

• Van bướm inox (Stainless Steel): Chống ăn mòn, chịu nhiệt, chịu áp tốt. Chuyên dùng cho hóa chất, thực phẩm, nước thải.

• Van bướm nhựa (PVC/CPVC/PP): Trọng lượng nhẹ, chống hóa chất tuyệt vời, nhưng chịu nhiệt và áp suất thấp hơn.

Thông số kỹ thuật quan trọng

Việc lựa chọn sai thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn có thể dẫn đến hỏng hóc nghiêm trọng toàn hệ thống, gây đình trệ sản xuất hoặc mất an toàn. Đây là những thông số bạn buộc phải kiểm tra:

1. Kích thước (DN): Đường kính định danh của van, phải khớp với kích thước đường ống. Ví dụ: [Internal link: Van bướm DN100].

2. Áp suất làm việc (PN): Áp suất tối đa mà van có thể chịu được khi đóng. Nếu chọn PN quá thấp, van có thể bị biến dạng hoặc rò rỉ dưới áp lực thực tế.

3. Nhiệt độ làm việc: Nhiệt độ tối đa của lưu chất đi qua van. Vượt quá giới hạn này có thể làm hỏng gioăng hoặc biến dạng đĩa/thân van.

4. Vật liệu Gioăng (Seat): Là yếu tố quyết định khả năng tương thích của van với môi chất. Ví dụ: EPDM cho nước lạnh/nóng, NBR cho dầu, PTFE cho hóa chất.

So sánh Van Bướm với các loại van khác

Hiểu rõ ưu, nhược điểm của van bướm so với các loại van khác (như van bi - ball valve hay van cổng - gate valve) là chìa khóa để chọn đúng thiết bị.

So với Ball Valve:

• Chi phí: Van Bướm thường có giá thành thấp hơn đáng kể, đặc biệt ở các kích thước lớn.

• Trọng lượng: Nhẹ hơn và thiết kế "ngắn" (face-to-face nhỏ) hơn, giảm tải trọng cho đường ống và dễ lắp đặt hơn.

• Độ kín: Ball valve thường cho độ kín tuyệt đối tốt hơn do cấu tạo bi cầu kẹp giữa hai gioăng.

So với Gate Valve:

• Tốc độ: Van Bướm đóng mở nhanh hơn (chỉ cần quay 90 độ), trong khi gate valve cần quay nhiều vòng.

• Kích thước: Nhỏ gọn hơn nhiều so với gate valve (vốn có chiều cao lớn).

Bảng so sánh tóm tắt:

Tại sao Van Bướm được dùng phổ biến?

Sự phổ biến của Van Bướm không phải là ngẫu nhiên, mà xuất phát từ những lợi ích thực tế to lớn mà nó mang lại:

• Tối ưu hóa chi phí: Như đã phân tích, đây là giải pháp van kinh tế nhất, đặc biệt cho các đường ống có đường kính lớn.

• Lắp đặt và bảo trì dễ dàng: Thiết kế đơn giản, trọng lượng nhẹ giúp việc vận chuyển, lắp đặt và thay thế gioăng trở nên nhanh chóng và ít tốn sức hơn các loại van khác.

• Khả năng ứng dụng rộng rãi: Phù hợp cho cả việc đóng ngắt và điều tiết lưu lượng (ở mức độ tương đối), và hoạt động tốt trong nhiều môi trường khác nhau.

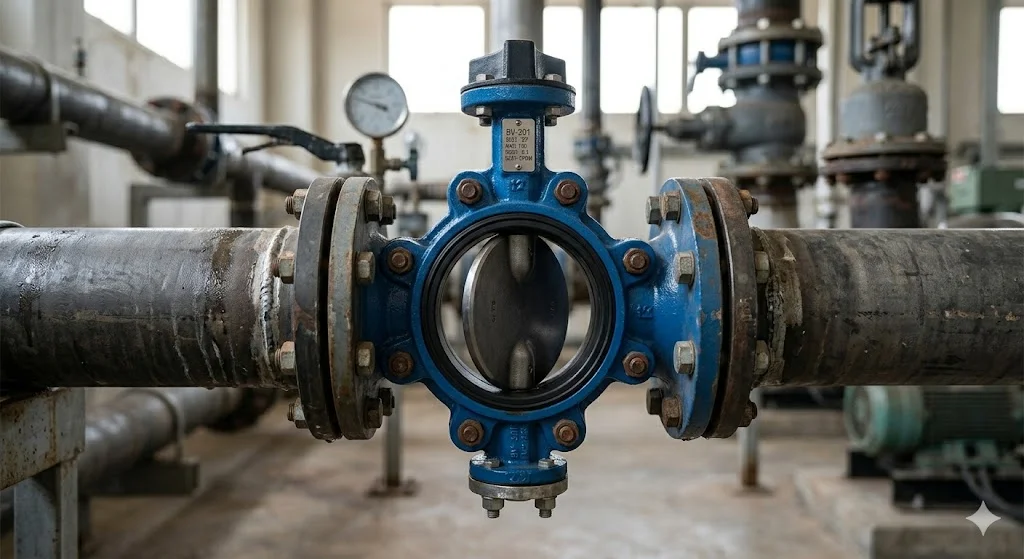

Van Bướm dùng trong những hệ thống nào?

Van bướm hiện diện trong hầu hết các ngành công nghiệp. Một số ứng dụng điển hình bao gồm:

• Hệ thống cấp nước: Điều khiển dòng chảy trong các trạm bơm, mạng lưới phân phối nước sạch.

• PCCC: Các van chặn dòng nước trong hệ thống sprinkler, đường ống chữa cháy.

• HVAC: Quản lý nước lạnh/nóng và khí trong hệ thống điều hòa không khí, thông gió.

• Công nghiệp nặng: Xử lý nước thải, nhà máy điện, sản xuất giấy, dệt nhuộm, dầu khí và thực phẩm.

Sai lầm thường gặp khi chọn van bướm

Để tránh những rủi ro không đáng có, hãy ghi nhớ những sai lầm phổ biến sau:

1. Chọn sai vật liệu: Dùng gioăng EPDM cho dầu hay van gang cho axit sẽ khiến van bị hỏng rất nhanh.

2. Không kiểm tra áp suất và nhiệt độ: Chọn van PN10 cho hệ thống PN16 hoặc dùng van không chịu nhiệt cho nước nóng.

3. Sử dụng sai môi trường: Dùng van bướm thông thường cho lưu chất có nhiều hạt rắn, bùn đặc, gioăng sẽ bị mài mòn nhanh chóng.

Cách chọn butterfly valve phù hợp (Checklist)

Hãy sử dụng checklist dưới đây để đảm bảo bạn chọn được chiếc van bướm phù hợp nhất cho hệ thống:

• Môi chất: Chất lỏng hay khí? Có ăn mòn không? Có chứa hạt rắn không? (Để chọn vật liệu thân, đĩa và gioăng).

• Nhiệt độ: Nhiệt độ thấp nhất và cao nhất của môi chất? (Để chọn vật liệu gioăng và thân).

• Áp suất: Áp suất làm việc tối đa trong đường ống? (Để chọn PN phù hợp).

• Kích thước: Đường kính của đường ống cần lắp van? (Để chọn DN).

• Kiểu điều khiển: Cần đóng mở nhanh không? Cần tự động hóa không? Có cần điều khiển từ xa không? (Để chọn tay gạt, tay quay, điện hay khí nén).

• Kiểu kết nối: Wafer, Lug hay Flanged? (Tùy thuộc vào yêu cầu lắp đặt và không gian).

Lưu ý khi lắp đặt và sử dụng

Việc lắp đặt đúng kỹ thuật là cực kỳ quan trọng để đảm bảo van hoạt động bền bỉ:

• Không lắp lệch trục: Trục van nên được lắp nằm ngang, đặc biệt với các lưu chất có cặn, để tránh cặn lắng đọng làm hỏng gioăng dưới.

• Kiểm tra gioăng: Trước khi lắp, hãy đảm bảo gioăng sạch sẽ, không bị rách hay biến dạng. Khi siết bu lông, cần siết đều tay và theo hình ngôi sao để van được kín khít.

• Bảo trì định kỳ: Thường xuyên kiểm tra van, tra dầu mỡ vào bộ điều khiển và vệ sinh gioăng (nếu có thể) để tăng tuổi thọ.

FAQ

1. Butterfly valve có bền không?

→ Độ bền của van bướm phụ thuộc rất lớn vào việc lựa chọn đúng vật liệu cho môi trường làm việc và việc bảo trì định kỳ. Nếu chọn đúng và sử dụng đúng, van bướm rất bền bỉ.

2. Khi nào không nên dùng van bướm?

→ Van bướm không phải là lựa chọn tối ưu cho các hệ thống yêu cầu độ kín tuyệt đối (high vacuum), áp suất cực cao, hoặc môi chất chứa quá nhiều hạt rắn lớn.

3.Van bướm có điều tiết được không?

→ Có, van bướm có thể điều tiết lưu lượng. Tuy nhiên, nó không chính xác bằng van cầu (globe valve) và không nên dùng để điều tiết ở các vị trí đóng gần sát gioăng (thường dưới 10%).

4. Nên chọn wafer hay lug?

→ Wafer phù hợp cho các hệ thống đơn giản, ưu tiên chi phí thấp và không gian nhỏ. Lug là lựa chọn bắt buộc nếu bạn cần khả năng tháo dỡ một bên đường ống.

Kết luận

Butterfly valve là một giải pháp kiểm soát dòng chảy tối ưu về chi phí, hiệu suất và tính tiện dụng, đặc biệt cho các đường kính đường ống lớn. Việc hiểu rõ cấu tạo, nguyên lý và các thông số kỹ thuật, cùng việc tuân thủ các hướng dẫn lựa chọn và lắp đặt, không chỉ giúp bạn xây dựng một hệ thống vận hành ổn định mà còn tăng tuổi thọ đáng kể cho toàn bộ thiết bị, tiết kiệm chi phí bảo trì lâu dài.

Bạn đang tìm kiếm giải pháp butterfly valve chất lượng, phù hợp nhất với nhu cầu cụ thể của hệ thống? Đừng ngần ngại liên hệ ngay với chúng tôi để nhận được sự tư vấn chuyên sâu từ các chuyên gia kỹ thuật hàng đầu. Chúng tôi cam kết mang đến những thiết bị tối ưu nhất, giúp bạn vận hành hệ thống hiệu quả và an toàn với butterfly valve
