Flange 20mm Là Gì? Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lắp Đặt Chuẩn Chuyên Gia

Trong thiết kế và vận hành hệ thống đường ống công nghiệp, việc kết nối các thiết bị một cách an toàn và kín kẽ luôn là ưu tiên hàng đầu. Một lỗi rò rỉ nhỏ cũng có thể làm gián đoạn toàn bộ dây chuyền sản xuất, gây thất thoát chi phí và mất an toàn lao động. Đó là lý do vì sao flange 20mm (mặt bích 20mm) trở thành một linh kiện không thể thiếu. Bài viết này sẽ phân tích chuyên sâu từ định nghĩa, thông số kỹ thuật đến các sai lầm thường gặp giúp bạn lựa chọn và thi công chuẩn xác nhất.

Flange 20mm là gì? Khái niệm và cấu tạo cơ bản

Để hiểu một cách chính xác nhất, flange 20mm (hay còn gọi là mặt bích DN20) là phụ kiện cơ khí có dạng đĩa dùng để kết nối các đoạn ống, van, bơm hoặc các thiết bị thủy lực khác có kích thước đường kính danh nghĩa khoảng 20mm (tương đương với ống phi 27mm hệ mét).

Khác với phương pháp hàn chết cố định, mặt bích mang lại tính cơ động cực cao cho hệ thống nhờ hai vai trò cốt lõi:

• Kết nối cơ học chắc chắn: Chịu được áp lực dòng chảy và rung lắc của hệ thống tốt hơn việc kết nối bằng ren thông thường ở các đường ống chịu áp.

• Dễ dàng tháo lắp và bảo trì: Khi một đoạn ống hoặc thiết bị (như đồng hồ đo lưu lượng) bị hỏng, kỹ thuật viên chỉ cần xả bulong mặt bích để thay thế mà không cần cắt ống.

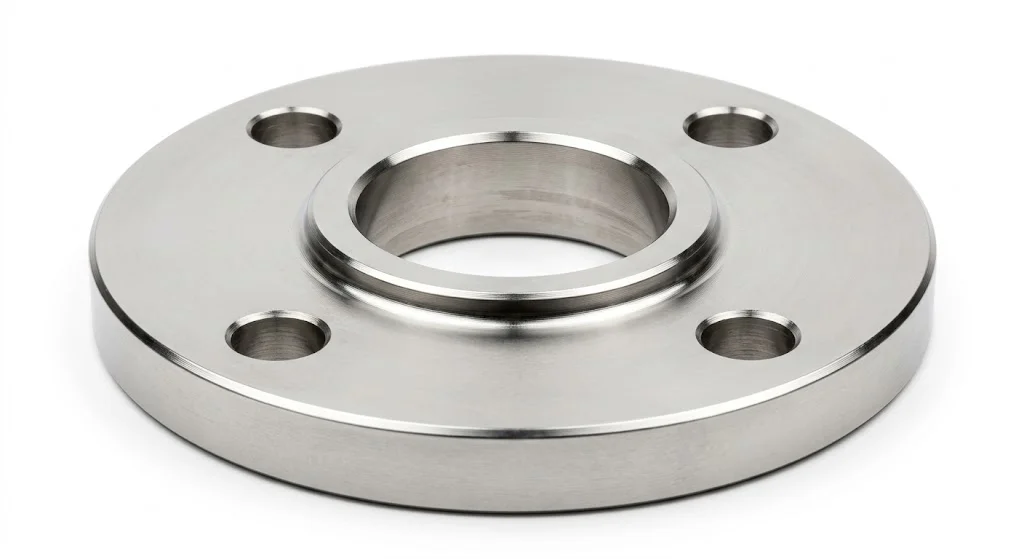

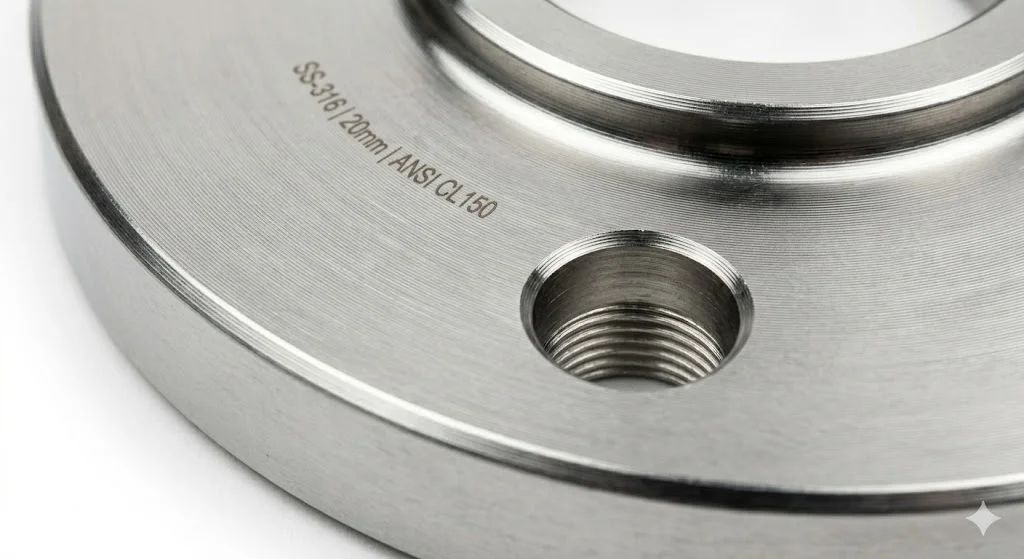

Về mặt cấu tạo, một bộ flange 20mm tiêu chuẩn bao gồm ba thành phần không thể tách rời:

1. Phần đĩa bích: Khối phôi kim loại hoặc nhựa được gia công cơ khí chính xác.

2. Hệ thống lỗ bulong: Được phân bổ đồng tâm trên đĩa bích để liên kết hai mặt bích đối tác.

3. Bề mặt làm kín (Sealing Face): Vùng tiếp xúc trực tiếp với gioăng đệm để chặn dòng lưu chất.

Nguyên lý hoạt động của flange: Tại sao hệ thống bị rò rỉ?

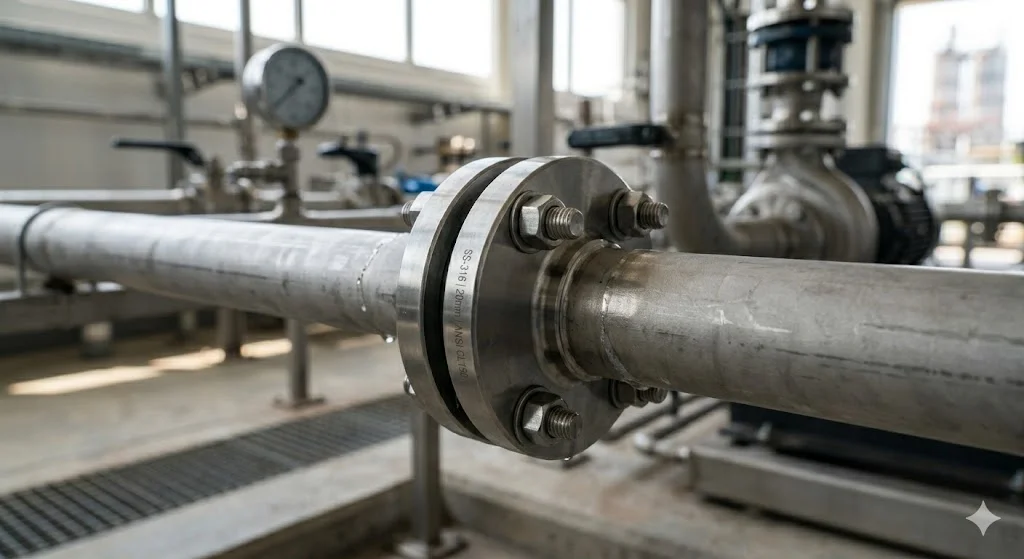

Nguyên lý làm việc của khớp nối bích thoạt nhìn rất đơn giản nhưng lại đòi hỏi độ chính xác kỹ thuật cao. Về bản chất, hai mặt bích đơn lẻ không thể tự làm kín dòng lưu chất. Chúng hoạt động dựa trên sự kết hợp của bộ ba: Mặt bích – Gioăng đệm (Gasket) – Bulong.

Khi siết chặt các bulong, lực siết sẽ ép chặt hai mặt bích lại với nhau. Lực nén này tác động lên gioăng đệm kẹp ở giữa, buộc vật liệu gioăng biến dạng và điền đầy vào các rãnh vi mô trên bề mặt bích, tạo ra một rào cản tuyệt đối ngăn không cho lưu chất thoát ra ngoài.

💡 Insight chuyên gia: Rất nhiều kỹ sư vận hành lầm tưởng rằng mặt bích bị rò rỉ là do chất lượng vật liệu bích kém. Tuy nhiên, trên thực tế, rò rỉ 90% đến từ lỗi kỹ thuật lắp đặt và sai lệch tiêu chuẩn:

• Siết lực không đều: Khiến gioăng bị bẹp lệch góc, tạo khe hở ở phía đối diện.

• Sai tiêu chuẩn bề mặt: Lắp lẫn lộn mặt bích phẳng (Flat Face) với mặt bích có gờ (Raised Face).

• Mặt bích không song song: Cố tình dùng lực bulong để kéo hai đầu ống bị lệch trục lại với nhau khiến ứng suất uốn phá hủy gioăng đệm.

Phân loại flange 20mm phổ biến trên thị trường

Để lựa chọn đúng loại flange 20mm cho dự án, bạn cần phân loại chúng dựa trên ba tiêu chí cốt lõi: vật liệu, tiêu chuẩn chế tạo và kiểu kết nối cơ khí.

1. Phân loại theo vật liệu chế tạo

Vật liệu quyết định độ bền nhiệt và khả năng kháng hóa chất của hệ thống đường ống:

• Flange inox (SUS304, SUS316): Khả năng chống oxy hóa tuyệt vời, chịu nhiệt độ cao, thường dùng trong chế biến thực phẩm, dược phẩm và hóa chất. Nhược điểm duy nhất là giá thành cao.

• Flange thép carbon (A105, Q235): Chịu lực cơ học và áp suất va đập cực tốt, giá thành hợp lý. Tuy nhiên, dễ bị gỉ sét nên thường được sơn lót hoặc mạ kẽm (nhúng nóng/điện phân).

• Flange nhựa (PVC, PPR, HDPE): Trọng lượng nhẹ, chống ăn mòn hóa chất hoàn hảo và giá rẻ. Thường dùng cho hệ thống xử lý nước thải, nuôi trồng thủy hải sản nhưng chịu áp và nhiệt độ kém.

2. Phân loại theo tiêu chuẩn kỹ thuật (Rất quan trọng)

Đây là "bẫy" sai sót phổ biến nhất mua hàng. Cùng là kích thước danh nghĩa 20mm, nhưng các khu vực địa lý áp dụng các tiêu chuẩn đo lường hoàn toàn khác nhau:

• Tiêu chuẩn JIS (Nhật Bản/Hàn Quốc): Thường gặp hệ JIS 5K, 10K, 16K, 20K.

• Tiêu chuẩn ANSI / ASME (Mỹ): Phân chia theo Class (Class 150, Class 300...).

• Tiêu chuẩn DIN / EN (Châu Âu): Ký hiệu theo PN (PN10, PN16, PN25...).

⚠️ Lưu ý: Một mặt bích JIS 10K - DN20 không thể lắp vừa khít với một mặt bích ANSI Class 150 - DN20 do đường kính vòng chia bulong (PCD) và số lượng lỗ bulong hoàn toàn lệch nhau.

3. Phân loại theo kiểu kết nối với ống

• Slip-On Flange (Bích rỗng hàn trượt): Ống lồng vào trong lỗ bích rồi hàn cả mặt trong lẫn mặt ngoài. Dễ căn chỉnh nhưng khả năng chịu mỏi thấp hơn loại Weld Neck.

• Weld Neck Flange (Bích hàn cổ cao): Có phần cổ vát để hàn đấu đầu trực tiếp với ống. Loại này chịu áp suất rất cao và giảm tập trung ứng suất tại mối hàn.

• Threaded Flange (Bích ren): Kết nối bằng ren thay vì hàn. Phù hợp cho khu vực dễ cháy nổ cấm hàn hoặc hệ thống áp suất thấp.

• Blind Flange (Bích mù/Bích đặc): Không có lỗ ở tâm, dùng để bịt đầu ống hoặc chờ mở rộng hệ thống sau này.

Thông số kỹ thuật flange 20mm cần biết trước khi mua

Để đặt hàng chính xác từ nhà cung cấp và tránh lãng phí chi phí mua sai chủng loại, bạn bắt buộc phải đọc và hiểu bảng thông số kỹ thuật (Datasheet) của sản phẩm. Một sai sót nhỏ về thông số sẽ dẫn tới việc không thể đồng bộ lắp đặt tại công trường.

So sánh các loại flange 20mm – Giải pháp tối ưu cho công trình của bạn

Việc lựa chọn mặt bích không phải lúc nào cũng ưu tiên loại đắt nhất, mà là loại phù hợp nhất với thông số vận hành của lưu chất.

Dưới đây là bảng đánh giá khách quan giúp phòng mua hàng (Procurement) đưa ra quyết định kinh tế và kỹ thuật tối ưu:

📌 Đúc kết từ chuyên gia: Nếu bạn làm việc với lưu chất là nước sạch tiêu chuẩn thông thường, hãy ưu tiên bích Nhựa hoặc bích Inox để đảm bảo vệ sinh. Đối với các môi trường thủy lực công nghiệp nặng hoặc hơi nóng, bích Thép hàn là giải pháp bắt buộc.

Ứng dụng thực tế của mặt bích DN20

Với kích thước nhỏ gọn (DN20), loại mặt bích này thường đóng vai trò như các nhánh phụ hoặc các đường ống đo lường (instrumentation lines) trong các hệ thống lớn:

• Hệ thống HVAC và Điều hòa trung tâm: Liên kết các cụm van giảm áp điều tiết nước lạnh.

• Đường ống khí nén: Phân phối khí từ máy nén khí trục vít đến các xưởng sản xuất nhỏ lẻ.

• Nhà máy sản xuất F&B (Thực phẩm và Đồ uống): Sử dụng bích vi sinh inox DN20 để dễ dàng tháo rời các cụm ống nhằm vệ sinh CIP (Cleaning In Place) hàng ngày.

• Hệ thống Phòng cháy chữa cháy (PCCC): Điểm kết nối của các đầu phun sprinkler hoặc các cụm van xả tràn kiểm soát lưu lượng.

Những sai lầm phổ biến khi mua và lắp đặt flange 20mm

Để hệ thống vận hành bền bỉ trên 10 năm mà không phát sinh sự cố rò rỉ bất ngờ, hãy lưu tâm đến các lỗi kinh điển sau:

1. Lắp lẫn lộn hệ mét và hệ inch: Chọn tiêu chuẩn JIS (hệ mét) cho hệ thống sử dụng tiêu chuẩn ống ANSI (hệ inch) dẫn đến lệch tâm lệch lỗ.

2. Bỏ qua hệ số giãn nở nhiệt của Gioăng (Gasket): Sử dụng gioăng cao su thường (NBR) cho hệ thống hơi nóng dẫn đến gioăng bị nung chảy sau vài giờ hoạt động. Bạn cần sử dụng gioăng không amiăng chịu nhiệt hoặc gioăng chì (graphite).

3. Siết bulong kiểu vòng tròn (Clockwise): Đây là sai lầm chết người. Khi siết lần lượt từ bulong 1 đến 2, 3, 4 theo chiều kim đồng hồ, mặt bích sẽ bị vênh.

4. Dùng sai chủng loại vật liệu bích cho ống: Hàn mặt bích thép carbon trực tiếp vào ống inox sẽ tạo ra hiện tượng ăn mòn điện hóa galvanic galvanic corrosion làm phá hủy mối hàn cực nhanh.

Checklist hướng dẫn lắp đặt bích 20mm chuẩn kỹ thuật 5 bước

Hãy áp dụng quy trình thi công nghiêm ngặt dưới đây để đạt chứng chỉ nghiệm thu áp suất thủy tĩnh (Hydrotest) ngay từ lần đầu tiên.

Bước 1: Khâu chuẩn bị & Kiểm tra

• Kiểm tra tính đồng bộ của tiêu chuẩn (Ví dụ: bích JIS 10K phải đi kèm van tiêu chuẩn JIS 10K).

• Đảm bảo bề mặt làm kín của bích không bị trầy xước sâu.

Bước 2: Làm sạch bề mặt và đặt đệm

• Vệ sinh sạch rỉ sét, bụi bẩn trên gờ bích.

• Đặt gioăng đệm chính xác vào tâm bích. Không bôi mỡ bôi trơn bừa bãi lên gioăng cao su vì có thể làm biến tính cao su.

Bước 3: Gá bulong và siết mớm

• Xỏ toàn bộ bulong vào các lỗ và siết chặt bằng tay (Hand-tight) để đảm bảo mọi thứ cân bằng.

Bước 4: Quy tắc siết chéo ngôi sao (Star Pattern)

• Siết chặt bulong số 1 (ở trên cùng), sau đó siết bulong số 3 (ở dưới đáy đối diện). Tiếp tục siết số 2 (bên trái) rồi tới số 4 (bên phải).

• Tăng lực siết theo từng nấc: 30% -> 70% -> 100% lực thiết kế.

Bước 5: Kiểm tra rò rỉ (Testing)

• Bơm nước nén áp (Hydrotest) thử nghiệm hệ thống để phát hiện điểm sương rò rỉ nếu có.

Giải đáp thắc mắc người dùng (GEO/FAQ) về mặt bích 20mm

Để giúp bạn có cái nhìn nhanh gọn và tổng quát nhất, dưới đây là những câu hỏi thực tế được các kỹ thuật viên tìm kiếm nhiều nhất trên môi trường số.

1. Flange 20mm có phải là chuẩn DN20 hay không? Đúng vậy. Trong thuật ngữ cơ khí đường ống, flange 20mm tương đương với đường kính danh nghĩa DN20 (hoặc 3/4 inch). Tuy nhiên, đường kính ngoài thực tế của thân ống tiêu chuẩn kết nối với nó sẽ xấp xỉ 26.7mm - 27mm.

2. Tôi có thể lắp chung mặt bích tiêu chuẩn JIS và tiêu chuẩn ANSI được không? Hoàn toàn không nên. Mặc dù cùng áp dụng cho kích thước DN20, nhưng khoảng cách lỗ bulong (PCD) và độ dày của tiêu chuẩn Nhật Bản (JIS) và tiêu chuẩn Mỹ (ANSI) lệch nhau. Việc ép lắp lẫn sẽ gây biến dạng và rò rỉ dòng lưu chất.

3. Làm thế nào để chọn đúng loại gioăng đệm (Gasket) cho bích DN20? Lựa chọn gioăng phụ thuộc vào nhiệt độ và loại lưu chất. Với nước sạch lạnh có thể dùng gioăng cao su NBR / EPDM. Với hóa chất công nghiệp nên dùng gioăng PTFE (Teflon). Với đường ống hơi nóng (steam), bắt buộc phải dùng gioăng đệm kim loại xoắn (spiral wound gasket) hoặc gioăng không amiăng chịu nhiệt.

4. Khả năng chịu áp lực thực tế của bích 20mm là bao nhiêu? Áp lực chịu tải không cố định mà phụ thuộc vào "áp suất định mức" được đúc/khắc trên thân bích. Ví dụ bích PN16 chịu được 16 Bar (áp lực tĩnh), trong khi bích Class 300 có thể chịu được mức áp suất cao hơn rất nhiều.

Kết luận

Tóm lại, flange 20mm tuy là một linh kiện nhỏ bé trong bản vẽ thi công nhưng lại đóng vai trò là xương sống kết nối hệ thống.
