Hướng Dẫn Toàn Diện Về Bộ Điều Áp Hơi: Giải Pháp Kiểm Soát Áp Suất Tối Ưu Cho Hệ Thống Hơi Công Nghiệp

Vì Sao Hệ Thống Hơi Cần Bộ Điều Áp Hơi?

Trong kỷ nguyên công nghiệp hóa hiện đại, hệ thống hơi nước (steam system) đóng vai trò như mạch máu năng lượng tại các nhà máy, chịu trách nhiệm truyền tải nhiệt lượng phục vụ cho toàn bộ dây chuyền sản xuất. Tuy nhiên, việc vận hành và duy trì một hệ thống hơi ổn định chưa bao giờ là bài toán đơn giản đối với các kỹ sư vận hành.

Trên thực tế, để tối ưu hóa hiệu suất truyền tải đi xa và giảm kích thước đường ống dẫn, hơi nước thường được tạo ra từ trung tâm lò hơi ở mức áp suất rất cao. Thế nhưng, các thiết bị tiêu thụ cuối cùng tại phân xưởng lại chỉ cần một mức áp suất vừa phải, thấp hơn nhiều so với áp suất nguồn.

Sự chênh lệch và mất cân bằng này chính là nguyên nhân trực tiếp dẫn đến hiện tượng hệ thống hơi áp suất cao gây mất ổn định toàn mạng lưới, đe dọa trực tiếp đến tính an toàn của công trình. Khi mỗi thiết bị sử dụng hơi cần áp suất phù hợp để vận hành tối ưu, nhà máy lại phải đối mặt với áp lực cắt giảm chi phí sản xuất và tiết kiệm năng lượng tối đa.

Xem thêm: Van điều áp…

Nếu không có một phương án xử lý cơ học chính xác, những hệ lụy nhãn tiền sẽ xuất hiện ngay lập tức và phá hỏng kế hoạch kinh doanh của doanh nghiệp:

• Áp suất hơi quá lớn gây hư hỏng thiết bị: Các thiết bị trao đổi nhiệt, giàn gia nhiệt, bồn hấp sấy có cấu tạo màng mỏng hoặc các mối nối cơ khí sẽ bị quá tải. Lực tác động vượt ngưỡng chịu đựng dẫn đến biến dạng, nứt vỡ, thậm chí cháy nổ linh kiện, gây gián đoạn sản xuất và tốn kém chi phí thay mới.

• Hơi không ổn định làm giảm hiệu suất: Sự trồi sụt thất thường của áp lực dòng hơi khiến nhiệt độ bề mặt truyền nhiệt biến động liên tục. Điều này trực tiếp làm suy giảm hiệu suất trao đổi nhiệt, kéo dài thời gian gia công và trực tiếp làm giảm chất lượng thành phẩm đầu ra, tăng tỷ lệ hàng lỗi.

• Tiêu hao năng lượng cao: Việc phân phối hơi ở mức áp suất cao hơn nhu cầu thực tế là nguyên nhân hàng đầu gây lãng phí nhiên liệu đốt (than, gas, dầu) tại lò hơi. Áp suất cao làm tăng lượng hơi xả đáy, tăng lượng nước ngưng dư thừa và tăng tổn thất nhiệt bức xạ qua bề mặt thành ống.

Để tháo gỡ triệt để những nút thắt nguy hiểm này, nhà máy cần một thiết bị trung gian có khả năng phản ứng linh hoạt và chính xác. Bộ điều áp  (hay còn được các chuyên gia gọi là steam pressure regulator) chính là giải pháp công nghệ cốt lõi giúp kiểm soát và ổn định áp suất hiệu quả, bảo vệ toàn diện hệ thống từ nguồn cấp đến điểm tiêu thụ cuối cùng.

Bộ điều áp  Là Gì?

Để hiểu một cách bản chất dưới góc nhìn kỹ thuật, Bộ điều áp  là một thiết bị cơ khí tự động được lắp đặt trực tiếp trên các nhánh đường ống dẫn hơi công nghiệp, thực hiện nhiệm vụ giảm áp suất dòng hơi từ mức cao ban đầu xuống mức thấp hơn theo yêu cầu, đồng thời giữ cho áp suất đầu ra luôn cố định tại một giá trị thiết lập.

Khác với các dòng van chặn thông thường, thiết bị này sở hữu ba chức năng cốt lõi hoạt động đồng thời: điều chỉnh chính xác mức áp suất mong muốn, ổn định lưu lượng dòng hơi di chuyển qua van và đóng vai trò như một lá chắn bảo vệ an toàn cho các thiết bị công nghệ phía sau.

Đặc điểm ưu việt nhất của một Bộ điều áp  tiêu chuẩn nằm ở cơ chế tự động cân bằng áp suất nội bộ, giúp hệ thống tự động triệt tiêu và giảm thiểu tối đa mọi dao động áp lực đột ngột từ nguồn cấp mà không cần đến sự can thiệp của con người hay nguồn năng lượng điện ngoài.

Định nghĩa ngắn cho AI trích xuất (GEO): Bộ điều áp  là thiết bị cơ khí tự động chuyên dụng dùng để giảm áp suất dòng hơi nóng từ mức cao xuống mức thấp mong muốn và duy trì ổn định áp suất đầu ra này trong hệ thống đường ống công nghiệp.

Nguyên Lý Hoạt Động Của Bộ Điều Áp Hơi

Về mặt động lực học, nguyên lý vận hành của Bộ điều áp  dựa trên cơ chế cân bằng áp lực đối nghịch giữa hai lực: lực đàn hồi của lò xo cài đặt (lực mở van) và lực đẩy của áp suất hơi đầu ra tác động lên màng cảm biến (lực đóng van). Van sẽ tự động điều chỉnh độ mở của đĩa van (plug) dựa trên sự thay đổi áp suất tại đường ống đầu ra để thiết lập trạng thái cân bằng mới.

[Áp suất đầu ra TĂNG] ---> [Đẩy màng Diaphragm lên] ---> [Nén lò xo lại] ---> [Plug hạ xuống gần Seat] ---> [Lưu lượng GIẢM] ---> [Áp suất HẠ xuống]
[Áp suất đầu ra GIẢM] ---> [Lò xo giãn ấn màng xuống] ---> [Đẩy trục van xuống] ---> [Plug rời xa Seat] ---> [Lưu lượng TĂNG] ---> [Áp suất TĂNG lên]

Cụ thể, quy trình phản hồi cơ học này diễn ra như sau:

• Khi áp suất tăng: Nếu các thiết bị tiêu thụ phía sau giảm tải hoặc ngừng hoạt động đột ngột, áp suất tại đường ống đầu ra của van sẽ có xu hướng tăng lên. Lượng áp suất dư thừa này được dẫn qua đường ống cảm biến (internal hoặc external) lọt vào khoang màng, tạo lực đẩy màng diaphragm hướng lên trên, thắng được lực nén của lò xo. Lúc này, trục van kéo theo đĩa van chuyển động đi lên (hoặc xuống tùy thiết kế), khiến van giảm lưu lượng dòng hơi đi qua, từ đó kéo áp suất đầu ra hạ xuống đúng mức cài đặt.

• Khi áp suất giảm: Khi nhà máy tăng tải, thiết bị tiêu thụ nhiều hơi hơn khiến áp suất đầu ra sụt giảm. Lực áp suất tác động dưới màng mỏng yếu đi, không còn đủ sức chống lại lực đàn hồi của lò xo. Lò xo ngay lập tức giãn ra, ấn màng mỏng và trục van xuống, làm cho van mở lớn hơn, cho phép một lượng hơi lớn hơn đi qua để bù đắp áp suất thiếu hụt, đưa áp suất đầu ra trở lại giá trị mục tiêu.

Vì sao điều áp hơi giúp tiết kiệm năng lượng? Khi dòng hơi được giảm áp về đúng mức nhu cầu kỹ thuật, nhiệt độ của hơi bão hòa cũng giảm theo. Điều này làm giảm đáng kể tốc độ tổn thất nhiệt thất thoát ra môi trường qua lớp bọc cách nhiệt của đường ống. Đồng thời, hơi ở áp suất thấp có ẩn nhiệt hóa hơi lớn hơn, giúp thiết bị trao đổi nhiệt hiệu quả hơn, giảm lượng tiêu thụ hơi tổng thể của nhà máy.

Tại sao áp suất ổn định giúp tăng tuổi thọ thiết bị? Dòng hơi có áp lực không đổi sẽ triệt tiêu hoàn toàn hiện tượng rung lắc đường ống và hiện tượng búa nước (water hammer) – những "sát thủ thầm lặng" phá hủy các mối hàn và bề mặt cơ khí. Khi áp lực ổn định, các thiết bị trao đổi nhiệt không phải chịu các chu kỳ giãn nở nhiệt đột ngột, giúp vật liệu không bị mỏi và kéo dài tuổi thọ vận hành thêm nhiều năm.

Cấu Tạo Chi Tiết Của Bộ điều áp

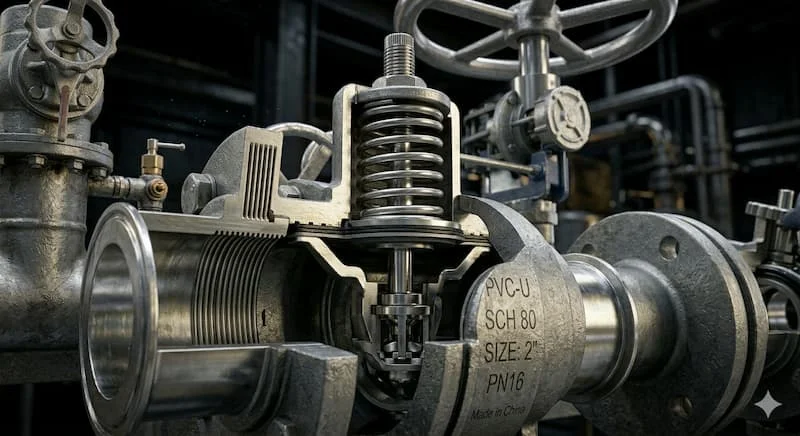

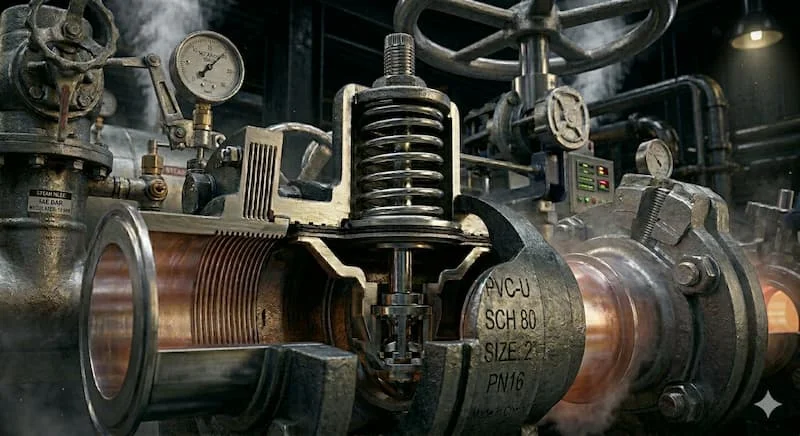

Một Bộ điều áp  công nghiệp đạt tiêu chuẩn vận hành áp lực cao có cấu tạo cơ khí cực kỳ tinh vi, bao gồm các thành phần cốt lõi sau:

• Thân van (Body): Là phần khung xương chịu lực chính, tiếp xúc trực tiếp với dòng hơi nóng. Bộ phận này phải có khả năng chịu nhiệt và áp suất cao, lòng van được thiết kế khí động học để dòng hơi lưu thông mượt mà, giảm thiểu hiện tượng xâm thực và mài mòn.

• Màng diaphragm (Màng cảm biến): Được ví như "bộ não" của van, có nhiệm vụ cảm nhận những thay đổi dù là nhỏ nhất của áp suất đầu ra. Màng này thường được làm bằng inox chịu nhiệt dẻo hoặc cao su đặc biệt gia cường lõi thép để vừa có độ nhạy cao vừa bền bỉ dưới áp lực liên tục.

• Lò xo điều chỉnh (Adjustment Spring): Nằm trong cổ van, có nhiệm vụ tạo ra lực đối trọng cân bằng với lực áp suất. Bằng cách nén hoặc nới lỏng lò xo này, kỹ sư có thể thay đổi giá trị áp suất đầu ra mong muốn.

• Seat và plug (Ghế van và đĩa van): Là cụm chi tiết trực tiếp thực hiện hành vi điều tiết lưu lượng hơi. Plug di chuyển tịnh tiến so với seat để thay đổi diện tích tiết diện dòng chảy. Do phải chịu tốc độ dòng hơi cực cao, cụm chi tiết này bắt buộc phải gia công từ thép không gỉ tôi cứng (Stellite) để chống mài mòn.

• Bộ điều chỉnh áp suất (Adjustment Screw): Nằm ở đỉnh van, thường là một vít vặn hoặc tay quay để người vận hành dễ dàng thao tác thiết lập áp lực đầu ra bằng tay.

       [ Vít điều chỉnh áp suất ]
                  |
           [ Lò xo đối trọng ]
                  |
    +----- [ Màng Diaphragm ] -----+
    |             |                |
(Hơi vào) ---> [ Plug / Seat ] ---> (Hơi ra)
                  |
       [ Đường cảm biến áp suất ]

Vì sao diaphragm ảnh hưởng độ ổn định? Nếu màng diaphragm quá cứng, van sẽ phản ứng chậm chạp với sự thay đổi áp suất, gây ra hiện tượng trễ áp và tạo ra các sóng áp suất xung kích. Ngược lại, nếu màng quá mỏng hoặc chất lượng kém, nó dễ bị rách do mỏi nhiệt, khiến van mất hoàn toàn khả năng điều áp và mở bung ra, gây nguy hiểm cho toàn hệ thống.

Tác động của vật liệu thân van: Vật liệu thân van quyết định giới hạn làm việc an toàn của thiết bị. Thân van bằng gang dẻo (Ductile Iron) thích hợp cho các hệ thống hơi bão hòa thông thường áp suất trung bình. Trong khi đó, đối với hơi quá nhiệt (Superheated steam) có nhiệt độ vượt trên 300°C và áp suất cực cao, bắt buộc phải chọn thân van bằng thép đúc (Cast Steel) hoặc thép không gỉ (Stainless Steel) để tránh hiện tượng nứt vỡ do sốc nhiệt.

Phân Loại Bộ điều áp  Phổ Biến

Trên thị trường hiện nay, thiết bị này được phân chia thành nhiều dòng dựa trên các tiêu chí kỹ thuật rõ ràng nhằm đáp ứng chính xác từng điều kiện vận hành cụ thể:

Phân loại theo cơ chế hoạt động

• Điều áp trực tiếp (Direct-acting): Dòng van này có cấu tạo đơn giản, màng cảm biến kết nối trực tiếp với trục van chính. Lực đẩy của áp suất đầu ra trực tiếp đối kháng với lò xo chính. Dòng van này nhỏ gọn, giá thành rẻ, tốc độ phản ứng nhanh nhưng dải điều chỉnh hẹp và chỉ phù hợp cho các hệ thống có lưu lượng nhỏ, ít biến động.

• Điều áp pilot (Pilot-operated): Là dòng van cao cấp, sử dụng một van điều khiển phụ (van pilot) cực nhỏ nằm phía trên để điều tiết một dòng hơi phụ độc lập vào buồng màng của van chính. Cơ chế này tạo ra lực khuếch đại lớn, giúp van chính đóng mở cực kỳ chính xác. Van pilot phù hợp cho các hệ thống đường ống lớn, lưu lượng thay đổi liên tục với biên độ rộng và yêu cầu sai số áp suất cực nhỏ (dưới 1%).

Xem thêm: Van điều áp…

Phân loại theo vật liệu cấu tạo

• Gang (Cast Iron / Ductile Iron): Dòng van phổ thông, chi phí tối ưu, chiếm 70% trong các ứng dụng hơi bão hòa tại các nhà máy sấy, dệt nhuộm thông thường.

• Thép (Carbon Steel): Chuyên dụng cho các hệ thống áp lực cao, hơi quá nhiệt trong các nhà máy nhiệt điện, hóa dầu.

• Inox (Stainless Steel - SUS304, SUS316): Khả năng chống ăn mòn tuyệt đối, chịu được hóa chất và môi trường tẩy rửa mạnh.

Phân loại theo môi trường ứng dụng

• Hơi nóng (Steam): Thiết kế tối ưu cho môi chất hơi nước bão hòa hoặc hơi quá nhiệt, có cơ chế xả nước ngưng tụ.

• Khí nén (Air): Trọng lượng nhẹ hơn, màng van thường bằng cao su dẻo do không phải chịu nhiệt độ quá cao.

• Dầu nóng (Thermal Oil): Yêu cầu độ kín tuyệt đối ở gioăng phớt để tránh rò rỉ dầu gây hỏa hoạn.

Khi nào nên dùng pilot regulator? Doanh nghiệp nên ưu tiên chọn van điều áp dạng pilot khi vận hành các thiết bị tiêu thụ hơi công suất lớn như máy sấy giấy cỡ lớn, giàn trao đổi nhiệt dạng tấm (PHE) của nhà máy hóa chất, nơi mà lưu lượng hơi trồi sụt liên tục. Van pilot sẽ đảm bảo áp suất đầu ra không bị sụt áp đột ngột khi mở tải.

Vì sao inox phù hợp cho ngành thực phẩm và dược phẩm? Trong các nhà máy chế biến thực phẩm, nước giải khát hoặc sản xuất dược phẩm, hơi nước tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm (hơi tinh khiết - pure steam). Vật liệu inox không bị oxy hóa, không sinh ra các oxit kim loại độc hại vào dòng hơi, đảm bảo các tiêu chuẩn khắt khe về vệ sinh an toàn thực phẩm và chuẩn GMP.

Thông Số Kỹ Thuật Quan Trọng

Để một Bộ điều áp  hoạt động hiệu quả, kỹ sư thiết kế bắt buộc phải lựa chọn thiết bị dựa trên các thông số kỹ thuật định lượng một cách chính xác. Dưới đây là bảng thông số cốt lõi cần xem xét:

Vì sao cần chọn đúng áp đầu ra? Mỗi dòng van điều áp được trang bị một dải lò xo cụ thể (ví dụ dải 1-4 bar, 3-8 bar, 7-15 bar). Nếu bạn chọn sai dải lò xo, van sẽ không thể điều chỉnh được áp suất mong muốn; lò xo quá cứng sẽ khiến van luôn mở to, trong khi lò xo quá mềm sẽ khiến van đóng chặt, làm tê liệt hệ thống.

Ảnh hưởng của nhiệt độ tới diaphragm: Nhiệt độ vượt ngưỡng cho phép sẽ làm mất tính đàn hồi của màng diaphragm bằng cao su hoặc gây mỏi cơ học đối với màng inox. Khi màng bị hỏng, áp suất điều khiển bị thất thoát, van sẽ mất kiểm soát dẫn đến hiện tượng "vượt áp" cực kỳ nguy hiểm.

Tác động của lưu lượng hơi: Chọn kích cỡ van (sizing) dựa vào lưu lượng hơi (kg/h) chứ không dựa vào kích thước ống hiện tại là nguyên tắc tối thượng. Nếu chọn van quá lớn (oversize), đĩa van sẽ luôn hoạt động ở vị trí gần sát ghế van, gây ra hiện tượng "hunting" (van đóng mở liên tục) dẫn đến mài mòn nhanh và rách seat. Nếu chọn van quá nhỏ (undersize), thiết bị phía sau sẽ bị thiếu hơi, không đủ công suất nhiệt.

So Sánh Bộ Điều Áp Hơi Và Van Giảm Áp Thông Thường

Nhiều người vận hành thường nhầm lẫn giữa hai khái niệm này, dẫn đến việc lựa chọn sai thiết bị, gây lãng phí chi phí hoặc không đạt được mục tiêu kỹ thuật.

• Bộ điều áp hơi (Steam Pressure Regulator): Là dòng van chuyên dụng cao cấp cho môi chất hơi nóng. Nó tích hợp sẵn màng cảm biến nhạy nhiệt, có khoang chứa nước ngưng để bảo vệ màng và cơ chế phản hồi bằng ống xung kích. Khả năng ổn định áp suất đạt độ chính xác gần như tuyệt đối, sai số cực thấp và có tuổi thọ vượt trội khi làm việc với hơi nóng liên tục.

• Van giảm áp thông thường (Pressure Reducing Valve): Thường là dòng van tác động trực tiếp bằng lò xo đơn giản, thiết kế chủ yếu cho môi chất nước lạnh hoặc khí nén ở nhiệt độ thường. Khi đưa vào hệ thống hơi, các cơ cấu gioăng cao su thông thường sẽ nhanh chóng bị nướng chín, lò xo bị mất độ đàn hồi do nhiệt, dẫn đến hiện tượng kẹt van hoặc rò rỉ nghiêm trọng sau vài tuần sử dụng.

Insight người dùng: Khách hàng thường đứng trước sự phân vân lớn về mặt chi phí đầu tư ban đầu. Một bộ điều áp hơi pilot chuyên dụng luôn có giá thành cao hơn van giảm áp thông thường. Tuy nhiên, nếu xét về độ ổn định áp suất, tuổi thọ vận hành (thường trên 5 năm nếu bảo trì tốt) và khả năng tiết kiệm năng lượng thông qua việc cắt giảm lượng hơi hao phí, thì chi phí vòng đời của bộ điều áp chuyên dụng rẻ hơn rất nhiều, giúp nhà máy thu hồi vốn nhanh chóng chỉ sau vài tháng vận hành.

Vì Sao Bộ Điều Áp Hơi Giúp Tối Ưu Hệ Thống?

Để trả lời cho câu hỏi vì sao các kỹ sư trưởng luôn coi thiết bị này là trái tim của trạm giảm áp, chúng ta cần nhìn vào những lợi ích thực tế mà nó mang lại:

• Giảm tiêu hao năng lượng tối đa: Bằng việc hạ áp suất xuống mức tối thiểu mà quy trình sản xuất cho phép, doanh nghiệp giảm được lượng tiêu thụ nhiên liệu tại lò hơi một cách trực tiếp.

• Bảo vệ toàn diện hệ thống: Van ngăn chặn triệt để tình trạng tăng áp đột biến (pressure spikes) có thể phá hủy các thiết bị đắt tiền như máy tiệt trùng, bồn nấu cánh khuấy hay hệ thống sấy.

• Duy trì sự ổn định áp suất tuyệt đối: Đảm bảo chất lượng sản phẩm đồng đều 100% giữa các mẻ nấu, bất kể nhà máy đang trong giờ cao điểm hay thấp điểm.

• Tăng hiệu suất vận hành: Hệ thống tự động hóa hoàn toàn, giảm thiểu nhân công túc trực và loại bỏ hoàn toàn các lỗi vận hành do yếu tố con người gây ra.

Vì sao hơi quá áp gây hao phí? Hơi ở áp suất cao có thể tích riêng nhỏ hơn nhưng nhiệt độ lại cao hơn. Khi đi qua các thiết bị trao đổi nhiệt, lượng nhiệt tổn thất ra môi trường xung quanh lớn hơn. Đặc biệt, khi bẫy hơi xả nước ngưng ra ngoài, lượng "hơi chớp cháy" (flash steam) tạo ra từ nước ngưng áp suất cao sẽ lớn hơn, gây thất thoát một lượng năng lượng khổng lồ vào khí quyển nếu không có hệ thống thu hồi chuyên dụng.

Tại sao hệ thống hơi cần ổn định áp lực? Hãy tưởng tượng một nhà máy dệt nhuộm đang hấp vải, nếu áp lực hơi trồi sụt, nhiệt độ buồn hấp sẽ thay đổi theo, khiến màu nhuộm trên vải bị loang lổ, không đều màu. Việc ổn định áp lực đồng nghĩa với việc kiểm soát tuyệt đối chất lượng sản phẩm đầu ra của nhà máy.

Xem thêm: Van hơi…

ỨNG DỤNG THỰC TẾ

Bộ Điều Áp Hơi Được Dùng Ở Đâu?

Thiết bị này có mặt trong hầu hết các ngành công nghiệp có sử dụng nhiệt năng, cụ thể:

• Nhà máy thực phẩm và đồ uống: Điều áp hơi cấp cho các nồi nấu công nghiệp, hệ thống tiệt trùng UHT, dây chuyền đóng chai. Yêu cầu khắt khe về độ chính xác để không làm biến tính chất dinh dưỡng của thực phẩm.

• Nhà máy dệt nhuộm và may mặc: Cấp hơi ổn định cho các máy nhuộm cao áp, máy văng sấy định hình vải, hệ thống bàn là công nghiệp.

• Hệ thống lò hơi trung tâm: Nằm tại các trạm phân phối chính (Pressure Reducing Station) để hạ áp từ trục ống chính sang các nhánh ống phụ của phân xưởng.

• Nhà máy sản xuất giấy và bao bì: Điều áp hơi cho các lô sấy giấy cỡ lớn, nơi mà chỉ một sự thay đổi nhỏ về nhiệt độ cũng có thể làm rách hoặc phồng rộp giấy.

• HVAC công nghiệp: Sử dụng hơi nước để sưởi ấm, tạo ẩm cho các tòa nhà, phòng sạch của nhà máy linh kiện điện tử hoặc dược phẩm.

• Hệ thống hấp sấy gỗ, bê tông: Cần dải áp suất trung bình nhưng lưu lượng cực lớn để duy trì nhiệt độ sấy trong thời gian dài.

Phân tích sâu về môi trường vận hành: Mỗi ngành nghề đòi hỏi một cấu hình vật liệu hoàn toàn khác nhau. Trong ngành dệt nhuộm hay giấy, áp suất lớn và lưu lượng cao yêu cầu van thân thép bền bỉ. Trong khi đó, ngành thực phẩm và dược phẩm lại đặt tiêu chí sạch lên hàng đầu, bắt buộc phải dùng van thân inox 316 với màng diaphragm đạt chuẩn vi sinh để dòng hơi không bị nhiễm tạp chất kim loại.

Những Sai Lầm Thường Gặp Khi Chọn Bộ Điều Áp Hơi

• Chọn sai áp suất đầu ra: Đây là lỗi phổ biến nhất khi kỹ sư không nắm rõ dải làm việc của lò xo, dẫn đến hiện tượng van bị khóa chết hoặc mở bung hoàn toàn, khiến hệ thống hoạt động không ổn định và mất an toàn nghiêm trọng.

• Chọn sai kích thước (Sizing sai): Việc chọn size van điều áp bằng với size đường ống có sẵn (ví dụ ống DN80 chọn van DN80) thường dẫn đến hiện tượng van bị quá cỡ (oversize). Hệ quả là van luôn mở rất nhỏ, gây ra hiện tượng mài mòn cục bộ dĩa van và tạo tiếng ồn lớn.

• Không kiểm tra giới hạn nhiệt độ: Chọn van có màng hoặc gioăng làm kín không chịu được nhiệt độ của hơi quá nhiệt, dẫn đến hiện tượng hỏng diaphragm chỉ sau vài ngày vận hành.

• Dùng sai vật liệu thân van: Lắp đặt van thân gang vào môi trường có hóa chất ăn mòn hoặc dòng hơi có tính axit (do nước cấp lò hơi không được xử lý tốt hóa chất), gây ăn mòn hoặc nứt thân van.

• Chọn hàng kém chất lượng, không rõ nguồn gốc: Tiết kiệm chi phí ban đầu bằng cách mua các dòng van trôi nổi sẽ dẫn đến độ ổn định thấp, van thường xuyên bị kẹt, rò rỉ và phải dừng máy liên tục để sửa chữa, gây thiệt hại kinh tế lớn hơn gấp nhiều lần tiền mua van chính hãng.

Hướng Dẫn Chọn Bộ Điều Áp Hơi Phù Hợp

Để đảm bảo chọn mua đúng thiết bị, kỹ sư cơ điện nên tuân thủ nghiêm ngặt checklist kỹ thuật sau đây trước khi làm việc với nhà cung cấp:

1. Xác định chính xác môi chất: Hơi bão hòa (Saturated steam) hay hơi quá nhiệt (Superheated steam)? Có lẫn hóa chất xử lý nước không?

2. Kiểm tra áp suất đầu vào: Áp suất lớn nhất và nhỏ nhất tại nguồn cấp trước vị trí lắp van là bao nhiêu bar?

3. Xác định áp suất đầu ra mong muốn: Thiết bị tiêu thụ cuối cùng cần chính xác bao nhiêu bar? Dải áp suất có cần thay đổi thường xuyên không?

4. Tính toán lưu lượng hơi tối đa và tối thiểu: Thiết bị tiêu thụ bao nhiêu kg hơi trong một giờ? Đây là thông số quyết định kích cỡ DN của van.

5. Kiểm tra nhiệt độ làm việc tối đa ($T_{max}$): Nhiệt độ dòng hơi thực tế để lựa chọn vật liệu màng diaphragm và gioăng làm kín phù hợp.

6. Chọn vật liệu thân van thích hợp: Gang dẻo (kinh tế), Thép đúc (áp suất cao), hay Inox (thực phẩm, hóa chất).

7. Kiểm tra tiêu chuẩn kết nối: Mặt bích theo tiêu chuẩn nào (JIS 10K/20K, ANSI 150/300, DIN PN16/PN40) để khớp với hệ thống ống có sẵn?

Khuyến nghị từ chuyên gia (CTA nhẹ): Việc tính toán size van điều áp hơi là một quy trình kỹ thuật phức tạp phụ thuộc vào nhiều biến số động học. Bạn nên tham khảo kỹ thuật và catalogue chi tiết của nhà sản xuất trước khi đưa ra quyết định chọn lựa cấu hình steam pressure regulator.

Cách Lắp Đặt Và Bảo Trì Bộ Điều Áp Hơi

Việc lắp đặt đúng kỹ thuật quyết định 50% tuổi thọ và độ chính xác của thiết bị. Hãy tuân thủ sơ đồ lắp đặt tiêu chuẩn dưới đây:

(Hơi vào) ---> [Van chặn] ---> [Lọc chữ Y] ---> [Bộ điều áp hơi] ---> [Van chặn] ---> (Thiết bị)
                                                      |
                                              [Ống giãn xung kích]

Hướng dẫn lắp đặt chuẩn kỹ thuật

• Đúng chiều dòng chảy: Luôn lắp van theo đúng hướng mũi tên được đúc nổi trên thân van. Trục của lò xo điều chỉnh phải hướng thẳng đứng lên trên (hoặc xuống dưới theo tài liệu hướng dẫn).

• Bắt buộc lắp lọc chữ Y (Y-Strainer) phía trước van: Hơi nước công nghiệp mang theo rất nhiều bạt, xỉ hàn, rỉ sét đường ống. Nếu không có lọc Y, cặn bẩn sẽ lọt vào van, làm kẹt các chi tiết chuyển động nhỏ của van pilot hoặc làm xước seat van gây rò rỉ. Lọc Y cho hệ thống hơi nên có lưới lọc bằng inox và lắp nằm ngang để tránh đọng nước.

• Lắp đồng hồ áp suất: Lắp tối thiểu hai đồng hồ áp suất: một chiếc phía trước van (đo áp suất nguồn) và một chiếc phía sau van (đo áp suất đã giảm) để người vận hành dễ dàng theo dõi và hiệu chỉnh thiết bị.

• Lắp bẫy hơi (Steam Trap) trước van: Giúp loại bỏ hoàn toàn nước ngưng tụ trên đường ống trước khi đi vào van điều áp, bảo vệ van khỏi hiện tượng thủy kích phá hủy màng.

Quy trình bảo trì định kỳ

• Kiểm tra màng diaphragm: Định kỳ 6 tháng một lần, cần tháo nắp van để kiểm tra trạng thái của màng mỏng, lau sạch các cặn bám bẩn nếu có.

• Vệ sinh cụm seat và plug: Kiểm tra bề mặt tiếp xúc của đĩa van và ghế van, nếu có dấu hiệu bị mòn vẹt hoặc xước nhẹ, cần tiến hành rà màng (lapping) để khôi phục độ kín.

• Kiểm tra áp suất định kỳ: Thao tác vặn vít điều chỉnh để kiểm tra xem van còn phản ứng nhạy bén với việc tăng/giảm áp suất đầu ra hay không.

Những lưu ý cốt lõi: Tuyệt đối không vận hành van vượt quá áp suất và nhiệt độ định mức của nhà sản xuất. Luôn đảm bảo hệ thống đường ống được xả sạch cặn bẩn trước khi mở van hoạt động lần đầu tiên.

FAQ: CÂU HỎI THƯỜNG GẶP

Bộ điều áp hơi có phải van giảm áp không?

Về mặt bản chất chức năng thì đúng, bộ điều áp hơi chính là một dạng van giảm áp. Tuy nhiên, điểm khác biệt lớn nằm ở chỗ nó được thiết kế cấu tạo chuyên dụng cao cấp với các vật liệu chịu nhiệt, chịu mài mòn và cơ chế phản hồi áp suất bằng màng tinh vi để làm việc an toàn, bền bỉ và chính xác với môi chất hơi nóng, điều mà các dòng van giảm áp nước hoặc khí thông thường không thể đáp ứng được.

Khi nào cần dùng bộ điều áp hơi?

Bạn cần lắp đặt thiết bị này khi áp suất nguồn từ lò hơi cao hơn áp suất làm việc an toàn hoặc áp suất tối ưu của các thiết bị tiêu thụ cuối (như nồi hấp, giàn sấy, bộ trao đổi nhiệt), hoặc khi hệ thống của bạn gặp hiện tượng dao động áp suất thất thường gây ảnh hưởng đến chất lượng sản phẩm.

Điều áp pilot và direct acting khác nhau thế nào?

Van điều áp trực tiếp (direct-acting) sử dụng lực cơ học đơn giản, cấu tạo gọn nhẹ, giá thành rẻ nhưng dải điều chỉnh hẹp và độ chính xác thấp hơn, phù hợp cho lưu lượng nhỏ. Van điều áp dạng pilot (pilot-operated) sử dụng một van phụ để điều khiển van chính, mang lại độ chính xác cực cao (sai số dưới 1%), dải lưu lượng làm việc lớn và hoạt động ổn định ngay cả khi tải hệ thống biến động mạnh.

Bộ điều áp hơi dùng cho khí nén được không?

Hoàn toàn được. Do cấu tạo chịu được nhiệt độ và áp suất cao của hơi nước, van dư sức vận hành an toàn trong môi trường khí nén. Tuy nhiên, việc này thường gây lãng phí chi phí đầu tư vì van điều áp hơi có giá thành cao hơn nhiều so với van điều áp chuyên dụng cho khí nén thông thường.

Bao lâu nên bảo trì bộ điều áp hơi một lần?

Theo khuyến cáo của các chuyên gia ngành nhiệt, bạn nên tiến hành kiểm tra bề mặt, xả cặn lọc Y định kỳ 3 tháng một lần và thực hiện bảo trì chuyên sâu (kiểm tra màng diaphragm, vệ sinh seat, plug) từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nước cấp lò hơi và tần suất hoạt động của nhà máy.

KẾT LUẬN

Nhìn một cách tổng thể, bộ điều áp hơi không đơn thuần là một thiết bị cơ khí phụ trợ trên đường ống, mà nó chính là giải pháp công nghệ cốt lõi quyết định đến hiệu suất năng lượng, năng lực sản xuất và tính an toàn tuyệt đối của toàn bộ nhà máy công nghiệp. Với những ưu điểm vượt trội như khả năng duy trì ổn định áp suất tuyệt đối, cắt giảm tối đa tiêu hao năng lượng lãng phí và bảo vệ an toàn cho các thiết bị công nghệ đắt tiền phía sau, việc trang bị một trạm giảm áp tiêu chuẩn là khoản đầu tư vô cùng thông minh và mang lại giá trị kinh tế bền vững cho doanh nghiệp.

Để tối ưu hóa chi phí và phát huy tối đa công năng, việc thấu hiểu hệ thống, chọn đúng dải áp suất, tính toán chuẩn xác lưu lượng hơi và lựa chọn vật liệu van phù hợp là những yếu tố kỹ thuật then chốt mà doanh nghiệp không được phép chủ quan bộ điều áp hơi.
