Flanges EN 1092 Là Gì? Phân Tích Chuyên SÂU Về Tiêu Chuẩn Châu Âu Phổ Biến Nhất Cho Hệ Thống Đường Ống

Trong lắp đặt và vận hành hệ thống đường ống công nghiệp, việc kết nối các đoạn ống, van, và thiết bị một cách chắc chắn, kín kẽ là yếu tố sống còn. Giữa vô vàn các phương pháp nối, mặt bích (flanges) nổi lên như một giải pháp ưu việt nhờ tính linh hoạt và khả năng chịu lực tốt. Tuy nhiên, để đảm bảo sự đồng nhất và an toàn, mặt bích cần được sản xuất theo các tiêu chuẩn kỹ thuật nghiêm ngặt. Tại Việt Nam và nhiều quốc gia, bên cạnh tiêu chuẩn ANSI (Mỹ) hay JIS (Nhật Bản), mặt bích EN 1092 của Châu Âu là một trong những tiêu chuẩn phổ biến và quan trọng nhất. Bài viết này, dưới góc nhìn của một chuyên gia ngành kỹ thuật đường ống, sẽ mổ xẻ chi tiết từ định nghĩa, nguyên lý, phân loại đến các thông số kỹ thuật và ứng dụng thực tế của loại mặt bích này, giúp bạn có cái nhìn toàn diện và chính xác nhất.

Flanges EN 1092 là gì? Định nghĩa chuẩn kỹ thuật và SEO

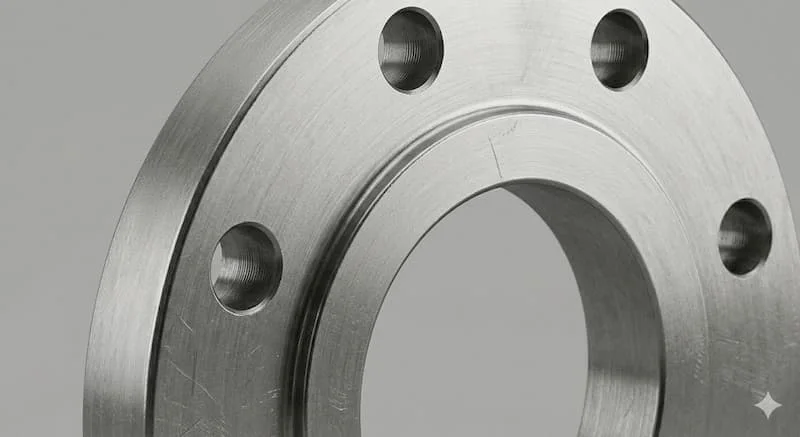

Flanges EN 1092 (Mặt bích EN 1092) là loại mặt bích được sản xuất và tuân thủ chặt chẽ theo tiêu chuẩn Châu Âu EN 1092. Tiêu chuẩn này quy định một cách chi tiết các yêu cầu về kích thước (DN), định mức áp suất (PN), vật liệu chế tạo, tiêu chuẩn ren, kỹ thuật gia công bề mặt, và các kiểu kết nối cho mặt bích được sử dụng trong hệ thống đường ống.

Nguồn Gốc và Phạm Vi Áp Dụng

• EN = European Standard: Ký hiệu này đại diện cho các tiêu chuẩn được phát triển và áp dụng rộng rãi trên toàn bộ Liên minh Châu Âu (EU) và nhiều quốc gia khác trên thế giới.

• EN 1092-1: Đây là phần cụ thể của tiêu chuẩn EN 1092 chuyên dùng cho các loại mặt bích bằng thép. Ngoài ra còn có EN 1092-2 cho gang, EN 1092-3 cho đồng, v.v.

• PN (Pressure Nominal): EN 1092 sử dụng PN để xếp hạng áp suất, phổ biến là PN10, PN16, PN25, PN40. Chữ số sau PN biểu thị áp suất làm việc định mức tính bằng bar.

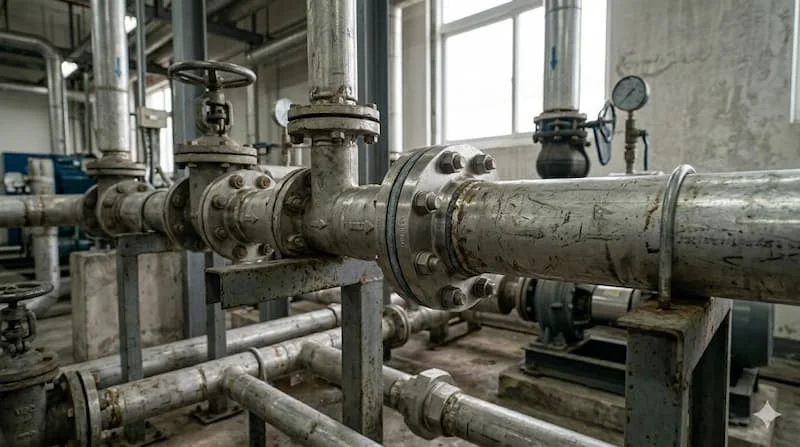

• Ứng dụng rộng rãi: Nhờ tính đồng nhất và độ tin cậy cao, mặt bích EN 1092 được ứng dụng rộng rãi trong các hệ thống HVAC (Điều hòa không khí), hệ thống cấp thoát nước, hệ thống PCCC, đường ống công nghiệp dẫn dầu, khí, hơi nóng, và nhiều môi chất khác.

Nguyên lý hoạt động của flange EN 1092

Nguyên lý hoạt động của mặt bích EN 1092 dựa trên việc tạo ra một mối nối chắc chắn và kín kẽ giữa hai đầu ống hoặc thiết bị thông qua sự kết hợp của ba thành phần chính: 2 flanges, bulong, và gasket (gioăng).

Quy Trình Tạo Kín và Phân Bố Lực

• Kết nối: Mỗi mặt bích được gắn cố định vào một đầu ống hoặc thiết bị bằng cách hàn hoặc vặn ren. Sau đó, hai mặt bích được ép sát vào nhau.

• Tạo kín: Bulong được xuyên qua các lỗ trên hai mặt bích và siết chặt để tạo ra lực ép cực lớn.

• Gioăng làm kín: Gasket được đặt ở giữa hai bề mặt bích. Lực ép từ bulong sẽ ép gioăng biến dạng, lấp đầy các khe hở và tạo ra một lớp màng ngăn lưu chất rò rỉ ra ngoài.

• Phân bố lực: Tiêu chuẩn EN 1092 quy định cụ thể về kích thước, số lượng, và vị trí các lỗ bulong để đảm bảo lực ép được phân bố đều trên toàn bộ gioăng, giúp mối nối kín và chịu lực tốt nhất.

Tại sao cần đúng tiêu chuẩn PN và gasket phù hợp?

👉 Insight chuyên gia:

1. Tại sao cần đúng tiêu chuẩn PN? Tiêu chuẩn PN (Ví dụ: PN16) quy định áp suất hoạt động tối đa của mặt bích ở điều kiện tiêu chuẩn. Nếu lắp mặt bích PN10 vào hệ thống có áp suất hoạt động lên tới 16 bar, mặt bích có thể bị biến dạng, rò rỉ, hoặc thậm chí nổ tung, gây nguy hiểm cho hệ thống và con người. Do đó, việc chọn đúng tiêu chuẩn PN là cực kỳ quan trọng.

2. Tại sao cần gasket phù hợp? Gasket là "chìa khóa" của độ kín. Một gioăng cao su thường dùng cho nước lạnh không thể chịu được nhiệt độ cao của hơi nóng, gioăng sẽ bị cháy và gây rò rỉ. Ngược lại, một gioăng amiăng đắt tiền có thể là lãng phí nếu chỉ dùng cho hệ thống nước dân dụng. Do đó, cần chọn gioăng phù hợp với điều kiện làm việc của hệ thống.

Phân loại mặt bích EN 1092 phổ biến hiện nay

Việc phân loại mặt bích EN 1092 là cực kỳ quan trọng để bạn lựa chọn được loại mặt bích phù hợp nhất cho nhu cầu cụ thể của hệ thống. Tiêu chuẩn EN 1092-1 phân loại mặt bích dựa trên kiểu (type) của nó, mỗi kiểu lại có cấu tạo và ứng dụng riêng:

1. Type 01: Plate flange (Mặt bích hàn phẳng)

• Cấu tạo: Có dạng một tấm đĩa phẳng với các lỗ bulong xung quanh và một lỗ tâm để lồng vào ống.

• Ưu điểm: Chi phí thấp nhất, dễ thi công, phổ biến cho các ứng dụng áp suất thấp.

• Nhược điểm: Chịu áp kém nhất, dễ bị rò rỉ nếu siết không đều hoặc gioăng không phù hợp.

• Ứng dụng: Hệ thống nước lạnh dân dụng, PCCC lạnh.

2. Type 02: Loose flange (Mặt bích rỗng)

• Cấu tạo: Gồm một mặt bích rỗng và một vòng đệm (collar) được hàn cố định vào đầu ống.

• Ưu điểm: Linh hoạt, dễ tháo lắp, chi phí trung bình.

• Nhược điểm: Chịu áp trung bình, độ kín trung bình.

• Ứng dụng: Hệ thống máy bơm, HVAC dân dụng.

3. Type 11: Welding neck (Mặt bích hàn cổ)

• Cấu tạo: Có một cổ (neck) được hàn trực tiếp vào cổ ống.

• Ưu điểm: Chịu áp tốt nhất, chịu nhiệt tuyệt vời, chắc chắn nhất.

• Nhược điểm: Chi phí cao nhất, lắp đặt phức tạp, cần thợ hàn có tay nghề cao.

• Ứng dụng: Hệ thống hơi nóng áp lực cao, dầu khí.

4. Type 05: Blind flange (Mặt bích mù)

• Cấu tạo: Là một mặt bích phẳng nhưng không có lỗ tâm, dùng để chặn đường ống.

• Ưu điểm: Lắp đặt nhanh, độ kín tốt, dễ tháo lắp.

• Nhược điểm: Chỉ dùng để chặn ống, không thể nối.

• Ứng dụng: Hệ thống nước sinh hoạt dân dụng, HVAC, PCCC lạnh.

Thông số kỹ thuật flanges EN 1092

Để lựa chọn và lắp đặt chính xác flanges EN 1092, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa: DN15 - DN600+ và lớn hơn. Cần chọn kích thước danh nghĩa khớp với kích thước DN của ống.

• Định mức áp suất: PN10, PN16, PN25, PN40. Hãy chọn PN lớn hơn áp suất hoạt động tối đa của hệ thống đường ống.

• Đường kính ngoài (OD): Kích thước tổng thể của rắc co. Cần chọn kích thước khớp với đường ống.

• Đường kính PCD (Pitch Circle Diameter): Đường kính của vòng tròn bulong.

• Số lỗ bulong: Số lỗ bulong để siết đai ốc trung tâm.

• Độ dày: Tùy thuộc vào áp suất danh định của rắc co. Cần chọn độ dày khớp với Schedule của ống.

📊 Bảng thông số mẫu cho mặt bích DN100 PN16

Để giúp bạn hình dung rõ hơn, dưới đây là bảng thông số kỹ thuật mẫu cho một mặt bích hàn cổ DN100 PN16:

PN là gì? EN 1092 chịu áp lực bao nhiêu?

PN (Pressure Nominal) là một thông số cực kỳ quan trọng trong tiêu chuẩn EN 1092, xác định khả năng chịu áp lực định mức của mặt bích.

Định Nghĩa PN

PN là một số danh định chỉ định cấp áp suất của mặt bích ở nhiệt độ làm việc tiêu chuẩn (thường là 20°C). PN được tính bằng bar (1 bar ≈ 10 mét nước). Ví dụ:

• PN10 ≈ 10 bar (chịu áp 100 mét nước).

• PN16 ≈ 16 bar (chịu áp 160 mét nước).

Áp Suất Phụ Thuộc Nhiệt Độ và Không Phải Giá Trị Tuyệt Đối

👉 Insight chuyên gia: Khả năng chịu áp thực tế của mặt bích phụ thuộc rất lớn vào nhiệt độ làm việc của môi chất. Ở nhiệt độ cao hơn, vật liệu mặt bích bị giảm độ bền, dẫn đến khả năng chịu áp giảm. Do đó, PN không phải là giá trị tuyệt đối ở mọi điều kiện nhiệt độ. Bạn luôn cần kiểm tra biểu đồ "Áp suất - Nhiệt độ" (Pressure - Temperature Rating) của loại vật liệu cụ thể để đảm bảo an toàn.

So sánh EN 1092 với ANSI và JIS

Việc so sánh flanges EN 1092 với ANSI (Mỹ) và JIS (Nhật Bản) là cực kỳ quan trọng để bạn lựa chọn được loại mặt bích phù hợp nhất cho dự án:

👉 Insight chuyên gia:

• PN vs Class vs K: EN 1092 sử dụng PN để xếp hạng áp suất (bar), ANSI sử dụng Class (Class 150, Class 300 - psi), và JIS sử dụng K (10K, 20K - kg/cm2). Tuy có sự tương đương nhất định, chúng là các hệ thống tiêu chuẩn hoàn toàn khác nhau.

• Kích thước bulong: Số lượng, kích thước, và PCD của lỗ bulong khác nhau giữa các tiêu chuẩn, dù có cùng kích thước DN.

• Tiêu chuẩn thiết kế: Quy định về độ dày, bề mặt làm kín, dung sai kích thước khác nhau hoàn toàn.

• Sai tiêu chuẩn = không lắp được: Do các khác biệt về kích thước và định mức áp suất, mặt bích EN 1092 không thể lắp lẫn trực tiếp với mặt bích ANSI hay JIS. Việc cố tình lắp lẫn sẽ gây rò rỉ, mất an toàn cho hệ thống. Hãy luôn đảm bảo tính đồng nhất của hệ thống đường ống.

Hậu quả của sai lầm của Flanges EN 1092

• Rò rỉ môi chất: Gây mất mát tài nguyên, ô nhiễm môi trường và nguy cơ cháy nổ (nếu lưu chất nguy hiểm).

• Giảm tuổi thọ hệ thống: Phải sửa chữa, thay thế rắc co thường xuyên, gây tốn kém.

FAQ (SEO + GEO)

1. EN 1092 là gì?

Đáp: Là tiêu chuẩn mặt bích Châu Âu.

2. PN16 tương đương bao nhiêu bar?

Đáp: Khoảng 16 bar ở điều kiện tiêu chuẩn.

3. EN 1092 có dùng chung với ANSI không?

Đáp: Không, vì khác kích thước và định mức áp suất.

4. Nên chọn PN10 hay PN16?

Đáp: Tùy áp suất hoạt động của hệ thống đường ống. Hãy chọn PN lớn hơn áp suất hoạt động tối đa của hệ thống.

5. Flange EN 1092 dùng cho hệ nào?

Đáp: HVAC, nước sinh hoạt, công nghiệp, PCCC.

KẾT LUẬN

Flanges EN 1092 là loại mặt bích quan trọng và được sử dụng rộng rãi trong các hệ thống đường ống inox. Do đó, chìa khóa để đảm bảo mối nối bền bỉ và không rò rỉ chính là việc chọn đúng chủng loại mặt bích phù hợp với vật liệu môi chất, áp suất, nhiệt độ, và kiểu kết nối (ren/hàn/bích). Việc siết bulong vừa đủ lực và lắp đặt đúng quy trình là điều bắt buộc. Đừng để một sai lầm nhỏ trong lựa chọn làm ảnh hưởng đến an toàn của toàn bộ hệ thống.
