Khớp Nối Ren Trong D65 Là Gì? Cấu Tạo, Thông Số & Cách Chọn Chuẩn

Meta Description: Khám phá măng sông ren trong D65: cấu tạo, thông số kỹ thuật, các tiêu chuẩn ren phổ biến, phân loại vật liệu và hướng dẫn lắp đặt kín khít, không rò rỉ.

Trong thiết kế và thi công hệ thống đường ống công nghiệp lẫn dân dụng, các phụ kiện liên kết đóng vai trò xương sống giúp đảm bảo sự liền mạch và an toàn vận hành. Sự cố rò rỉ lưu chất hay nứt vỡ mối nối không chỉ gây tổn thất chi phí, gián đoạn sản xuất mà còn tiềm ẩn nguy cơ mất an toàn lao động. Trong số các phụ kiện đường ống phổ biến, măng sông ren trong D65 là giải pháp kết nối cơ khí linh hoạt được ứng dụng rộng rãi.

Tuy nhiên, rất nhiều kỹ sư, thợ thi công hoặc đại lý thu mua thường gặp khó khăn khi chọn mua sản phẩm này. Những thắc mắc như "D65 là bao nhiêu mm?", "Ren D65 có lắp vừa mọi loại ống D65 không?" hay sự nhầm lẫn giữa các tiêu chuẩn ren (BSP, NPT) thường dẫn đến tình trạng mua sai quy cách. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật giúp bạn đưa ra lựa chọn chính xác nhất.

Khớp Nối Ren Trong D65 Là Gì?

Khớp nối ren trong D65 (thường gọi là măng sông ren trong D65 hoặc nối ren trong D65) là phụ kiện đường ống cơ khí dùng để liên kết hai đoạn ống hoặc kết nối đường ống với thiết bị có đầu ren ngoài tương ứng. Điểm đặc trưng của phụ kiện này là các đường gờ ren được tiện tỉ mỉ nằm ở mặt trong của lỗ nối.

Ký hiệu "D65" (hoặc DN65) đại diện cho đường kính danh nghĩa của tuyến ống tương đương với $2 \frac{1}{2}\text{ inch}$ (2.5"). Cần lưu ý rằng D65 là thông số định danh chuẩn kỹ thuật, không phản ánh trực tiếp đường kính ngoài thực tế của ống nhựa hay đường kính đỉnh ren của ống kim loại.

[Đầu ống ren ngoài] ──► ( Xiết vào ) ──► [ Khớp Nối Ren Trong D65 ] ◄── ( Xiết vào ) ◄── [Đầu ống ren ngoài]

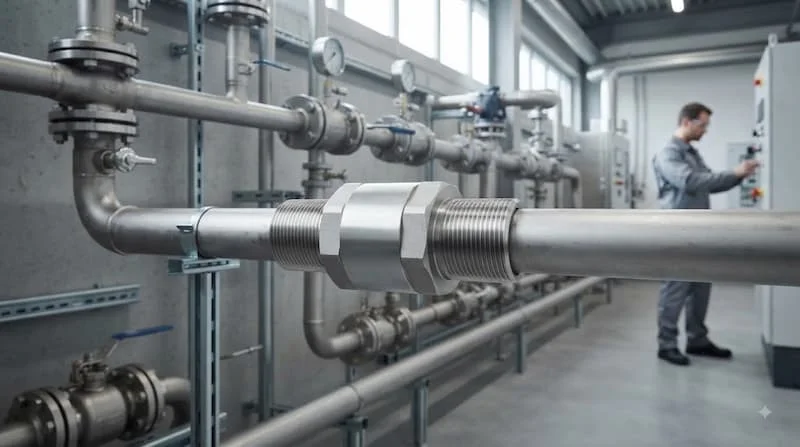

Vai trò cốt lõi của măng sông ren trong D65 là tạo ra liên kết cơ khí tháo lắp linh hoạt, giúp đấu nối tuyến ống nhanh chóng mà không cần đến phương pháp hàn cố định.

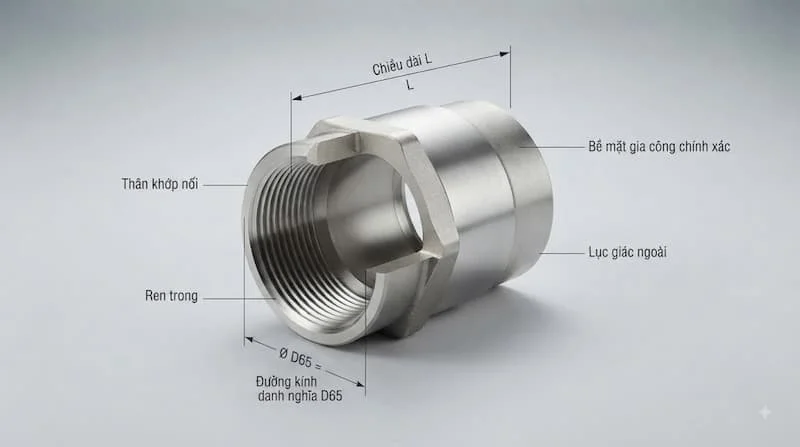

Cấu Tạo Cơ Bản Của măng sông ren trong D65

Mặc dù kiểu dáng bên ngoài có thể thay đổi tùy thuộc vào vật liệu sản xuất (inox, gang, đồng, nhựa) hay thiết kế của từng hãng, một măng sông ren trong D65 tiêu chuẩn thường bao gồm các phần chính:

• Thân khớp nối: Phần trụ rỗng chịu lực chính, bảo đảm khả năng chịu áp suất và nhiệt độ của lưu chất.

• Vùng ren trong: Các bước ren được tiện chính xác ở hai đầu (hoặc xuyên suốt lòng trong) theo các tiêu chuẩn kỹ thuật quy định.

• Bề mặt làm kín: Vị trí tiếp xúc giữa các vòng ren, nơi kết hợp với gờ chặn hoặc vật liệu làm kín để chống rò rỉ.

• Phần gờ trợ lực (Lục giác/Gờ nổi): Thiết kế đúc gờ nổi hoặc cạnh lục giác bên ngoài thân để tạo điểm tựa cho mỏ lết, cờ-lê thao tác siết chặt.

Nguyên Lý Hoạt Động Của măng sông ren trong D65

Nguyên lý vận hành của măng sông ren trong D65 dựa trên cơ chế ăn khớp cơ khí giữa các đường gờ ren:

1. Tiếp xúc gờ ren: Đầu ren ngoài của ống hoặc thiết bị được vặn vào đầu ren trong của khớp nối.

2. Tạo lực ép cơ học: Khi xoay siết theo chiều kim đồng hồ, các mặt nghiêng của bước ren tiến sâu vào nhau, tạo ra lực ép ma sát giữ chặt hai chi tiết.

3. Làm kín điểm tiếp xúc: Để triệt tiêu khoảng hở siêu nhỏ giữa các đỉnh ren và chân ren, người ta sử dụng vật liệu làm kín (băng tan PTFE, keo khóa ren, hoặc gioăng cao su).

Để nguyên lý này hoạt động hiệu quả, hệ thống bắt buộc phải đảm bảo sự đồng bộ về đường kính, bước ren và tiêu chuẩn ren. Nếu sai lệch tiêu chuẩn, gờ ren sẽ bị kẹt hoặc trượt ren (cháy ren), dẫn đến rò rỉ áp suất nghiêm trọng.

Thông Số Kỹ Thuật Của măng sông ren trong D65

Khi tra cứu catalogue để lựa chọn măng sông ren trong D65, kỹ sư cần kiểm tra kỹ danh mục các thông số kỹ thuật tiêu chuẩn dưới đây:

Lưu ý kỹ thuật: Mỗi nhà sản xuất có thể có độ dày thân van và chiều dài ren khác nhau. Do đó, không nên tự ý quy đổi thông số áp suất mà phải dựa trên catalogue chính thức của sản phẩm thực tế.

Phân Loại măng sông ren trong D65

Dựa trên cấu trúc và nhu cầu vận hành, dòng phụ kiện này được chia thành các nhóm chính sau:

Phân Loại Theo Vật Liệu Chế Tạo

• Khớp nối inox D65 (Inox 304/316): Khả năng chống ăn mòn hóa chất vượt trội, chịu áp lực và nhiệt độ cao, thường dùng trong ngành thực phẩm, dược phẩm, hóa chất.

• Khớp nối thép D65: Độ bền cơ học cao, chịu va đập tốt, phổ biến trong đường ống dẫn dầu, khí nén, hệ thống cứu hỏa.

• Khớp nối gang D65: Chi phí tối ưu, hấp thụ độ rung tốt, thường ứng dụng trong đường ống cấp thoát nước đường kính lớn.

• Khớp nối đồng D65: Kháng khuẩn tốt, chống ăn mòn trong môi trường nước sinh hoạt, dễ gia công.

• Khớp nối nhựa D65 (uPVC, PPR, HDPE): Trọng lượng nhẹ, chống ăn mòn axit/kiềm tốt, thích hợp cho hệ thống xử lý nước thải và hóa chất loãng.

Phân Loại Theo Tiêu Chuẩn Ren

• Standard BSP (British Standard Pipe): Chuẩn ren Anh, bao gồm BSPT (ren côn làm kín bằng gờ) và BSPP (ren thẳng làm kín bằng gioăng). Rất phổ biến tại Việt Nam và Châu Á.

• Standard NPT (National Pipe Thread): Chuẩn ren cắm côn của Mỹ, các đường ren nén chặt vào nhau khi siết.

Cảnh báo kỹ thuật: Hai sản phẩm cùng mang ký hiệu măng sông ren trong D65 nhưng một sản phẩm sản xuất theo chuẩn BSP và một sản phẩm theo chuẩn NPT sẽ không thể vặn ăn khớp hoàn toàn vào nhau.

So Sánh măng sông ren trong D65 Với Các Phụ Kiện Khác

Để chọn đúng phụ kiện cho từng vị trí trên tuyến ống, bạn có thể tham khảo bảng so sánh chức năng dưới đây:

Khi Nào Nên Dùng Loại Nào?

• Sử dụng măng sông ren trong D65 khi cần nối tuyến ống thẳng có sẵn đầu ren ngoài hoặc kết nối đường ống vào cọc van, máy bơm.

• Chuyển sang dùng Rắc co D65 tại các vị trí cần tháo lắp bảo trì thường xuyên (như trước và sau đầu bơm) để tránh phải tháo toàn bộ tuyến ống dài.

Vì Sao Phải Chọn Đúng Kích Thước Và Tiêu Chuẩn Ren?

Rất nhiều sự cố đường ống xuất phát từ tư duy chủ quan: "Cùng là D65 thì kiểu gì cũng vặn vừa". Những hậu quả thực tế khi chọn sai bao gồm:


• Không thể lắp ráp: Bước ren khác nhau khiến hai chi tiết kẹt cứng ngay từ 1-2 vòng ren đầu tiên.

• Cháy ren / Nứt vỡ: Việc cố tình dùng mỏ lết lực lớn siết hai chuẩn ren lệch nhau sẽ làm biến dạng gờ ren, thậm chí làm nứt vỡ thân khớp nối.

• Rò rỉ lưu chất: Khớp nối không ăn khớp hoàn toàn tạo ra kẽ hở cho lưu chất rò rỉ ra ngoài dưới áp lực cao.

• Gia tăng chi phí: Thợ thi công mất thời gian khắc phục, phát sinh chi phí mua phụ kiện thay thế và gián đoạn tiến độ công trình.

Măng sông ren trong D65 Được Sử Dụng Ở Đâu?

Nhờ tính đa năng và kích thước tiêu chuẩn thông dụng, măng sông ren trong D65 có mặt trong nhiều hạ tầng kỹ thuật:

1. Hệ Thống Cấp Thoát Nước

Lắp đặt tại các trục ống cấp nước chính cho tòa nhà, trạm bơm tăng áp, đường ống xả nước thải công nghiệp.

2. Hệ Thống Khí Nén & Hơi Nóng

Liên kết các đoạn ống dẫn khí nén trung tâm, đường ống dẫn hơi boiler trong các nhà máy sản xuất (khi dùng vật liệu thép/inox).

3. Hệ Thống Dầu Khí & Hóa Chất

Sử dụng dòng khớp nối inox 316 hoặc nhựa chịu hóa chất để dẫn dung dịch axit, kiềm, dung môi hoặc xăng dầu.

4. Hệ Thống Phòng Cháy Chữa Cháy (PCCC)

Nối các đường ống cấp nước chữa cháy D65, đấu nối vào van góc PCCC và vòi phun.

Những Sai Lầm Thường Gặp Khi Chọn măng sông ren trong D65

1. Chỉ quan tâm đến ký hiệu D65: Bỏ qua việc xác định chuẩn ren (BSPT hay NPT).

2. Chọn sai vật liệu so với môi chất: Dùng khớp nối gang hoặc đồng cho hóa chất ăn mòn mạnh khiến phụ kiện bị phân hủy nhanh chóng.

3. Bỏ qua thông số áp suất (PN): Lắp khớp nối nhựa PN10 vào hệ thống máy bơm PCCC áp lực PN16 gây nguy cơ vỡ khớp nối.

4. Dùng sai chất làm kín: Dùng cao su thông thường cho đường ống hơi nóng dẫn đến gioăng bị chảy nát.

5. Siết quá lực: Dùng lực siết vượt quá giới hạn vật liệu (đặc biệt là đồ nhựa) làm nứt cổ ren.

Cách Chọn măng sông ren trong D65 Phù Hợp

Để chọn mua phụ kiện chính xác 100%, hãy thực hiện theo danh mục rà soát dưới đây:

• Bước 1: Xác định chính xác đường kính ống danh nghĩa là D65 (DN65 / $2.5"$).

• Bước 2: Xác định kiểu ren của đầu ống cần nối (Ren thẳng hay Ren côn).

• Bước 3: Kiểm tra tiêu chuẩn ren (BSP hay NPT).

• Bước 4: Lựa chọn vật liệu phù hợp với môi chất (Nước sạch $\rightarrow$ Đồng/Nhựa/Inox; Hóa chất $\rightarrow$ Inox 316/Nhựa UPVC).

• Bước 5: Đối chiếu áp suất vận hành của hệ thống với cấp áp lực PN trên catalogue sản phẩm.

• Bước 6: Kiểm tra dải nhiệt độ hoạt động thực tế.

• Bước 7: Yêu cầu nhà cung cấp gửi catalogue và chứng chỉ chất lượng (CO/CQ).

Hướng Dẫn Lắp Đặt măng sông ren trong D65 Kín Khít

Quy trình lắp đặt chuẩn kỹ thuật giúp ngăn ngừa 99% sự cố rò rỉ:

[Làm sạch ren] ──► [Quấn băng tan PTFE] ──► [Vặn bằng tay 2-3 vòng] ──► [Siết bằng cờ-lê] ──► [Thử áp suất]

• Bước 1: Kiểm tra bề mặt: Vệ sinh sạch sẽ bụi bẩn, bavia và phoi kim loại trên cả ren trong lẫn ren ngoài.

• Bước 2: Quấn vật liệu làm kín: Quấn băng tan PTFE (băng keo cao su non) theo chiều kim đồng hồ từ 10–15 vòng quanh đầu ren ngoài.

• Bước 3: Vặn gá bằng tay: Đưa đầu ren ngoài vào măng sông ren trong D65, vặn nhẹ bằng tay từ 2–3 vòng để đảm bảo các gờ ren đã ăn khớp đúng khớp, không bị lệch trục.

• Bước 4: Siết chặt bằng dụng cụ: Dùng cờ-lê hoặc mỏ lết phù hợp siết chặt vừa đủ lực.

• Bước 5: Thử áp: Cho lưu chất chạy qua và nâng áp suất lên mức vận hành để kiểm tra xem có điểm rò rỉ nào không.

Câu Hỏi Thường Gặp Về măng sông ren trong D65 (FAQ)

Khớp nối ren trong D65 là gì?

Là phụ kiện nối ống có đường kính danh nghĩa D65 ($2 \frac{1}{2}"$), sở hữu các đường gờ ren nằm ở lòng trong dùng để kết nối với các thiết bị hoặc đầu ống ren ngoài.

D65 có phải là đường kính ngoài chính xác 65 mm không?

Không. D65 (DN65) là đường kính danh nghĩa quy ước. Đường kính ngoài thực tế của ống nhựa D65 thường là 75mm, trong khi đường kính đỉnh ren kim loại D65 rơi vào khoảng 75mm - 76mm tùy tiêu chuẩn.

Khớp nối ren trong D65 dùng với ống nào?

Phụ kiện dùng kết nối với các loại ống kim loại (inox, thép, đồng) hoặc ống nhựa có tiện đầu ren ngoài kích thước D65 đúng tiêu chuẩn tương thích.

Khớp nối ren trong D65 có những vật liệu nào?

Sản phẩm được chế tạo từ đa dạng vật liệu như inox 304/316, thép carbon, gang cầu, đồng thau, nhựa uPVC, PPR, HDPE... tùy thuộc vào yêu cầu môi trường làm việc.

Làm sao chọn đúng măng sông ren trong D65?

Bạn cần kiểm tra đồng thời 5 yếu tố: Kích thước D65, tiêu chuẩn ren (BSP/NPT), vật liệu chế tạo, cấp áp lực (PN) và nhiệt độ môi chất.

Kết Luận: măng sông ren trong D65 – Chọn Đúng Để Hệ Thống Vận Hành Ôn Định

Có thể thấy, măng sông ren trong D65 là chi tiết kết nối không thể thiếu giúp duy trì sự kín khít và an toàn cho các tuyến ống. Tuy nhiên, kích thước "D65" mới chỉ là điều kiện cần. Để hệ thống vận hành bền bỉ, bạn bắt buộc phải kiểm tra kỹ tiêu chuẩn ren, cấp áp lực và đặc tính vật liệu phù hợp với môi chất.
