25mm Non Return Valve Là Gì? Cấu Tạo, Thông Số & Cách Chọn Chuẩn

Meta Description: Tìm hiểu chi tiết về 25mm check valve (van một chiều 25mm/DN25), quy cách ren, nguyên lý, phân loại và checklist lựa chọn đúng áp lực, môi chất.

Trong quá trình thiết kế và vận hành các hệ thống cấp thoát nước, đường ống máy bơm hay mạng lưới thủy lực, việc giữ cho dòng chảy di chuyển theo đúng một hướng cố định là yếu tố sống còn. Sự cố sụt áp đột ngột khi ngắt bơm có thể tạo ra dòng chảy dội ngược, kéo theo hiện tượng va đập thủy lực (water hammer) gây nứt vỡ đường ống và cháy động cơ bơm. Để giải quyết triệt để vấn đề này, 25mm check valve chính là thiết bị bảo vệ không thể thiếu.

Tuy nhiên, rất nhiều người mua hàng và thợ thi công thường mắc sai lầm khi cho rằng chỉ cần yêu cầu một chiếc "van 1 chiều 25mm" là có thể lắp vừa mọi hệ thống. Sự nhầm lẫn giữa đường kính ống thực tế, quy cách ren (BSP/NPT), tiêu chuẩn DN25 hay áp suất mở lò xo ($cracking\ pressure$ ) chính là nguyên nhân dẫn đến tình trạng rò rỉ, kẹt van hoặc giảm hiệu suất nghiêm trọng. Bài viết này sẽ phân tích toàn diện từ khía cạnh kỹ thuật đến kinh nghiệm chọn mua dòng van này.

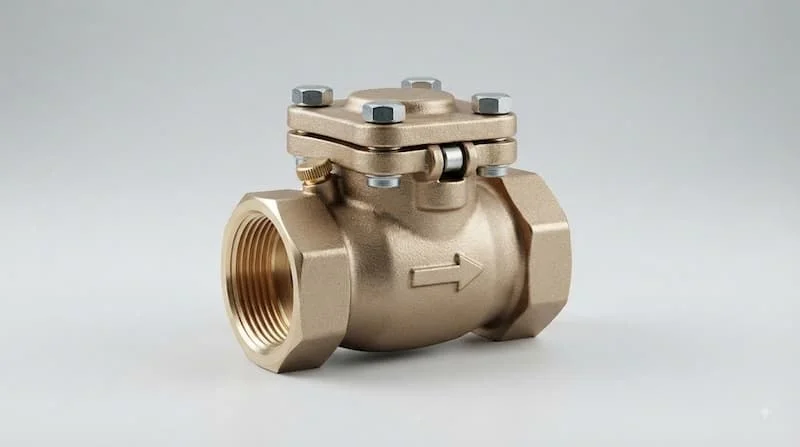

25mm Non Return Valve Là Gì Và Dùng Để Làm Gì?

25mm non return valve (còn gọi là 25mm NRV valve, 25mm check valve hay van một chiều 25mm) là dòng van cơ khí tự động có đường kính kết nối danh nghĩa 25mm, được thiết kế để chỉ cho phép môi chất (nước, khí, dầu) di chuyển theo một chiều duy nhất và tự động chặn đứng dòng chảy khi có xu hướng quay ngược lại.

Về bản chất, thuật ngữ "Non Return Valve" (van không hồi) chính là tên gọi chức năng kỹ thuật của van một chiều (one way valve).

Dòng chảy thuận:   [Đầu vào] ---> ( Mở đĩa van ) ---> [Đầu ra]
Dòng chảy ngược:   [Đầu vào] X<--- ( Đóng đĩa van ) <--- [Áp lực ngược]

25mm Có Tương Đương DN25 Hay 1 Inch Không?

Rất nhiều người dùng thường mặc định rằng 25mm, DN25 và 1 inch ($1"$ ) là cách gọi hoàn toàn giống nhau. Tuy nhiên, dưới góc độ kỹ thuật:

• DN25 (Diameter Nominal): Là đường kính danh nghĩa chuẩn quốc tế cho ống có kích thước tương đương $1"$ .

• 25mm: Có thể là đường kính ngoài ($OD$ ) của ống nhựa/ống kim loại, hoặc đường kính trong ($ID$ ), hoặc chỉ là con số định danh commercial do nhà sản xuất quy định.

• Ren 1 inch ($1"$ ): Đường kính đỉnh ren thực tế của ren ống $1"$ (chuẩn BSP/NPT) thường rơi vào khoảng 33.2mm, chứ không phải 25mm.

Vì vậy, nếu đường ống của bạn là ống nhựa dán keo PVC $\phi 25\text{mm}$ , bạn không thể dùng van nối ren $1"$ mà không qua đầu chuyển. Hãy luôn kiểm tra catalogue kỹ thuật để đối chiếu giữa thông số "25mm" của van và kiểu kết nối thực tế trên tuyến ống.

Nguyên Lý Hoạt Động Của 25mm check valve

Mọi dòng 25mm check valve đều vận hành hoàn toàn tự động nhờ lực động học của môi chất và chênh lệch áp suất trước – sau van:

1. Trạng thái mở (Dòng chảy thuận): Khi bơm khởi động, áp suất môi chất ở đầu vào vượt qua áp suất đầu ra (và lực nén lò xo nếu có). Lực này đẩy đĩa van nhấc khỏi bệ đỡ ($seat$ ), mở ra hành lang cho lưu chất đi qua trơn tru.

2. Trạng thái đóng (Chặn dòng ngược): Khi ngắt bơm hoặc áp suất phía sau lớn hơn áp suất phía trước, lực đẩy thuận biến mất. Ngay lập tức, chênh lệch áp suất ngược kết hợp với trọng lượng đĩa van (hoặc lực bật của lò xo) sẽ ép đĩa van dán chặt vào bệ đỡ, chặn đứng hoàn toàn dòng chảy dội ngược.

Đối với dòng van có lò xo (25mm spring check valve), lò xo đóng vai trò chủ động nén đĩa van về vị trí đóng ngay cả khi dòng chảy ngược chưa kịp hình thành. Điều này giúp triệt tiêu hiện tượng dội áp, nhưng hệ thống cần một mức áp suất tối thiểu gọi là cracking pressure (áp suất mở van) để có thể thắng lực lò xo và mở van.

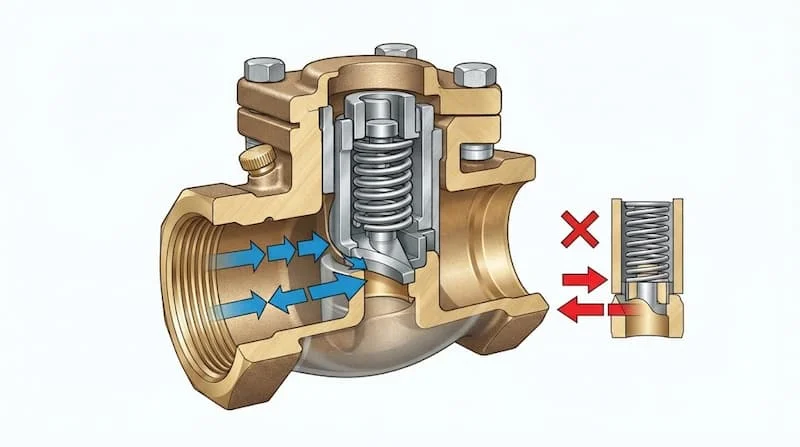

Cấu Tạo Của 25mm check valve

Mặc dù có nhiều thiết kế khác nhau (lá lật, lò xo, kẹp bích), một van 25mm check valve tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân van (Body): Được đúc từ đồng thau (brass check valve), inox (stainless steel check valve), nhựa (PVC/PPR) hoặc gang. Đây là phần chịu lực chính và chứa các cổng kết nối ren hoặc hàn.

• Đĩa van / Bi van (Disc / Ball): Bộ phận trực tiếp đóng/mở cổng lưu thông. Bề mặt đĩa van được gia công chính xác để đảm bảo độ khít tuyệt đối.

• Lò xo (Spring - ở dòng van lò xo): Chế tạo từ inox 304 hoặc 316 chống ăn mòn, giữ nhiệm vụ hồi vị đĩa van tức thì.

• Gioăng làm kín (Seal/Gasket): Sử dụng các vật liệu đàn hồi như EPDM, NBR, Viton hoặc PTFE để chống rò rỉ lưu chất khi van đóng.

• Trục/Bản lề (Pin/Hinge): Cố định chuyển động của đĩa van theo đúng quỹ đạo mở/đóng.

• Nắp van (Bonnet): Cho phép tháo rời để kiểm tra, vệ sinh hoặc thay thế gioăng và lò xo bên trong.

Các Loại 25mm check valve Phổ Biến

Dựa vào cơ chế cơ khí bên trong, dòng van 25mm NRV valve được chia thành 4 chủng loại phổ biến:

1. 25mm Spring Check Valve (Van một chiều lò xo 25mm)

Trang bị lò xo nén phía sau đĩa van. Đây là dòng van cực kỳ phổ biến ở kích thước 25mm nhờ thiết kế nhỏ gọn, tốc độ đóng siêu nhanh và khả năng lắp đặt linh hoạt theo cả phương đứng lẫn phương ngang.

2. 25mm Swing Check Valve (Van một chiều lá lật 25mm)

Đĩa van treo trên một bản lề và xoay lật tự do. Loại van này tạo ra cản lực rất nhỏ, giúp tối ưu hóa lưu lượng dòng chảy. Tuy nhiên, van lá lật 25mm thường yêu cầu không gian rộng hơn và chủ yếu lắp trên đường ống nằm ngang.

3. 25mm Inline Check Valve (Van một chiều dạng thẳng)

Toàn bộ cơ chế đĩa van và dòng chảy nằm trên cùng một trục thẳng (inline). Dạng thiết kế này rất gọn gàng, phù hợp lắp đặt trong các khoang máy bơm, hệ thống lọc nước sinh hoạt hoặc các tủ kỹ thuật hẹp.

4. 25mm Wafer Check Valve (Van một chiều kẹp bích 25mm)

Thân van siêu mỏng, không có ren đúc dài mà được kẹp trực tiếp giữa hai mặt bích đường ống. Mặc dù kích thước 25mm ít dùng dạng wafer hơn so với các cỡ ống lớn (DN50 trở lên), nhưng đây vẫn là giải pháp tuyệt vời khi cần tiết kiệm tối đa không gian.

Thông Số Kỹ Thuật Của 25mm check valve

Để chọn đúng van hoạt động bền bỉ, bạn cần làm rõ các thông số trong bảng tra cứu dưới đây:

Tại Sao Chỉ Biết "25mm" Vẫn Chưa Đủ Để Mua Van?

Kích thước "25mm" mới chỉ giải quyết được một nửa bài toán không gian lắp đặt. Hai chiếc van cùng ghi 25mm nhưng nếu một chiếc sử dụng ren tiêu chuẩn NPT (Mỹ) và chiếc còn lại dùng ren BSP (Anh/Châu Âu) thì bạn hoàn toàn không thể vặn chúng vào nhau.

Tương tự, việc mua một chiếc van nhựa PVC 25mm chịu áp PN6 để lắp vào đường ống sau máy bơm cao áp PN16 sẽ khiến van bị vỡ nát ngay trong lần xả nước đầu tiên.

So Sánh 25mm check valve Với Các Kích Thước Khác

Việc lựa chọn đường kính van phải hoàn toàn dựa trên thiết kế tuyến ống chứ không nên chọn theo cảm tính:

Lưu ý: Không nên ép một tuyến ống 32mm thu hẹp về van 25mm check valve chỉ vì giá van 25mm rẻ hơn. Việc thu hẹp tiết diện này sẽ làm tăng cản lực, gây tổn thất áp suất ($pressure\ drop$ ) lớn và làm giảm tuổi thọ của bơm.

25mm Non Return Valve Được Sử Dụng Ở Đâu?

Nhờ kích thước tiêu chuẩn rất thông dụng, 25mm check valve xuất hiện dày đặc trong cả đời sống lẫn công nghiệp:

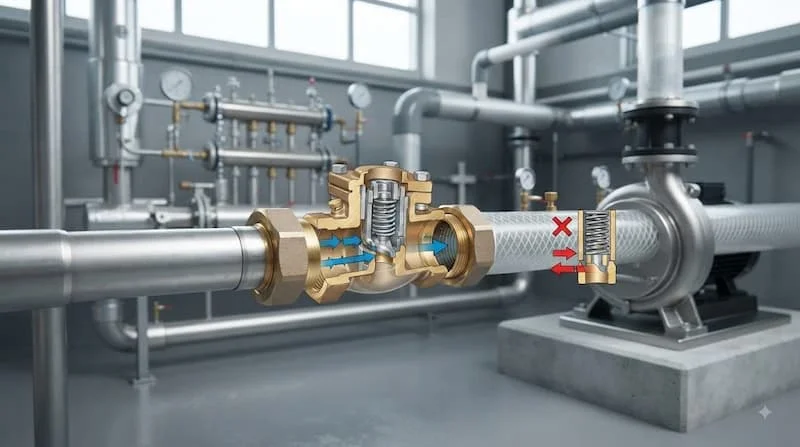

• Đường ống đầu đẩy máy bơm nước: Ngăn cột nước trên cao dội ngược về làm hỏng cánh quạt bơm khi dừng đột ngột.

• Hệ thống nước sinh hoạt gia đình: Lắp sau đồng hồ đo nước để tránh tình trạng đếm ảo khi áp lực mạng lưới đô thị dao động.

• Hệ thống tưới tự động: Duy trì nước luôn đầy trong tuyến ống nhánh, giúp béc phun hoạt động ngay lập tức khi mở van điện từ.

• Mạng lưới khí nén công nghiệp: Ngăn khí nén từ bình chứa dội ngược về đầu nén.

• Hệ thống năng lượng mặt trời (Thái Thái Dương Năng): Ngăn nước nóng từ bình bảo ôn chảy ngược về đường nước lạnh.

Những Sai Lầm Khi Chọn Và Lắp 25mm check valve

Dưới đây là các sự cố thường gặp khiến hệ thống bị rò rỉ hoặc ngưng hoạt động:

1. Nhầm lẫn 25mm với mọi loại ren $1"$ : Mua nhầm bước ren NPT vặn vào ren BSP làm cháy ren.

2. Lắp ngược chiều mũi tên dòng chảy: Mũi tên chỉ hướng đi của nước nhưng lại lắp quay ngược lại, khiến van đóng chặt chặn đứng dòng chảy.

3. Bỏ qua thông số áp suất mở ($cracking\ pressure$ ): Lắp van lò xo nặng vào hệ thống chảy tự nhiên theo trọng lực, khiến nước không thể chảy qua.

4. Không làm sạch cặn bẩn đường ống: Mạt nhựa, xỉ hàn hoặc bavia bám vào bệ đỡ làm đĩa van bị hở, gây rò rỉ nước liên tục.

5. Siết lực quá mạnh: Dùng mỏ lết siết quá tay làm nứt thân van đồng hoặc van nhựa.

Checklist Chọn 25mm check valve Đúng Loại

Trước khi đặt hàng, hãy rà soát kỹ 10 câu hỏi dưới đây:

• 1. Đường kính ngoài/trong của ống thực tế là bao nhiêu?

• 2. Dùng kết nối Nối ren, Dán keo hay Kẹp bích?

• 3. Nếu là nối ren, chuẩn ren là BSP hay NPT?

• 4. Môi chất chảy qua van là gì (Nước sạch, nước thải, dầu, khí)?

• 5. Áp suất vận hành tối đa của hệ thống là bao nhiêu bar (PN)?

• 6. Nhiệt độ môi chất cao nhất là bao nhiêu $^\circ\text{C}$ ?

• 7. Chất liệu thân van là Đồng, Inox hay Nhựa?

• 8. Gioăng cao su EPDM hay PTFE để chống ăn mòn?

• 9. Van sẽ được lắp theo phương đứng hay phương ngang?

• 10. Áp suất dòng chảy có đủ thắng lực lò xo của van không?

Bạn chưa chắc chắn model 25mm check valve nào phù hợp? Hãy gửi ngay cho chúng tôi: Kích thước ống + Môi chất + Áp suất làm việc + Kiểu kết nối để được kỹ sư tư vấn chính xác 100%!

Hướng Dẫn Lắp Đặt 25mm non return valve Chuẩn Kỹ Thuật

Để đảm bảo van vận hành êm ái, kín khít và bền bỉ, hãy thực hiện theo 6 bước:

• Bước 1: Kiểm tra hướng dòng chảy: Quan sát kỹ ký hiệu mũi tên ($\rightarrow$ ) được đúc nổi trên thân van.

• Bước 2: Vệ sinh đầu ống: Xịt rửa bụi bẩn, bavia, xỉ hàn bên trong lòng ống và đầu ren.

• Bước 3: Quấn vật liệu làm kín: Quấn băng tan (PTFE) từ 10–12 vòng đối với ren kim loại, hoặc dùng keo dán chuyên dụng đối với ống nhựa.

• Bước 4: Vặn kết nối: Vặn van vào đường ống bằng tay trước, sau đó dùng cờ-lê siết nhẹ nhàng thêm 1–2 vòng.

• Bước 5: Thử nghiệm lưu thông: Mở van cấp nước từ từ để đuổi hết khí thừa trong ống ra ngoài.

• Bước 6: Kiểm tra rò rỉ: Duy trì áp suất vận hành trong 15 phút, quan sát kỹ các mối nối xem có đốm rỉ nước nào không.

Câu Hỏi Thường Gặp Về 25mm non return valve (FAQ)

1. 25mm non return valve là gì?

Là van một chiều có kích thước kết nối 25mm, có chức năng tự động cho lưu chất đi qua theo một chiều và ngăn dòng chảy dội ngược.

2. 25mm non return valve có phải DN25 không?

Trong đa số tài liệu thương mại, 25mm tương đương với DN25 ($1"$ ). Tuy nhiên, bạn cần kiểm tra catalogue để xác nhận đường kính ren hoặc đường kính dán ống thực tế.

3. 25mm non return valve có những loại nào phổ biến?

Phổ biến nhất gồm: Van một chiều lò xo (spring check), van lá lật (swing check), van dạng thẳng (inline check) và van kẹp bích (wafer check).

4. Có thể dùng van 25mm cho mọi đường ống 25mm không?

Không. Ngoài kích thước, van phải tương thích về kiểu ren (BSP/NPT), chất liệu (Inox/Đồng/Nhựa) và chịu được cấp áp lực/nhiệt độ của đường ống.

5. 25mm non return valve có dùng cho máy bơm được không?

Rất tốt. Dòng van này thường xuyên được lắp ở đầu ra máy bơm gia đình hoặc bơm tăng áp để chống va đập nước và bảo vệ cánh bơm.

Kết Luận: 25mm non return valve – Giải Pháp Ngăn Dòng Chảy Ngược Cho Đường Ống

Có thể thấy, 25mm check valve là chi tiết nhỏ nhưng giữ vai trò đặc biệt quan trọng trong việc bảo vệ cấu trúc hệ thống đường ống. Khi chọn mua, bạn không nên chỉ dựa vào con số "25mm" mà cần xem xét toàn diện các thông số về kiểu kết nối, vật liệu chế tạo, cấp áp lực và môi chất lưu thông.
