Spring Loaded Disc Check Valve: Khái Niệm, Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp và dân dụng, sự cố dòng chảy dội ngược (backflow) hay hiện tượng búa nước (water hammer) luôn là những "sát thủ âm thầm" gây vỡ ống, hỏng bơm và gián đoạn vận hành. Để ngăn chặn hoàn toàn rủi ro này, thiết bị kiểm soát một chiều đóng vai trò là lớp bảo vệ tiên quyết. Trong đó, dòng Van một chiều đĩa có lò xo nổi lên như một giải pháp tối ưu nhờ tốc độ phản ứng cực nhanh và thiết kế vô cùng gọn nhẹ.

Tuy nhiên, việc chọn sai thông số kỹ thuật, nhầm lẫn về áp suất mở (cracking pressure) hoặc dùng sai vật liệu làm kín có thể khiến van hoạt động bất ổn, gây tổn thất áp suất nghiêm trọng. Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ định nghĩa, nguyên lý, các loại cấu tạo đến checklist lựa chọn Van một chiều đĩa có lò xo chuẩn xác nhất cho công trình của bạn.

Spring Loaded Disc Check Valve là gì?

Spring loaded disc check valve là một loại van một chiều sử dụng đĩa van (disc) kết hợp với lò xo để cho phép môi chất chảy theo một hướng và tự động đóng lại khi dòng chảy giảm hoặc đảo chiều. Lực của lò xo giúp disc trở về vị trí đóng nhanh hơn, từ đó hạn chế dòng chảy ngược và giảm nguy cơ va đập thủy lực trong một số ứng dụng.

Để hiểu rõ bản chất thuật ngữ tiếng Anh của dòng van này, chúng ta có thể tách nghĩa chi tiết từng thành phần:

• Spring loaded: Sử dụng lực cơ học tự do từ lò xo nén.

• Disc: Đĩa van dạng tròn phẳng đóng vai trò chặn dòng.

• Check valve: Van một chiều tự động hoàn toàn.

Khác với các dòng van chặn thông thường, thiết bị này hoạt động hoàn toàn tự động nhờ sự chênh lệch áp suất đường ống mà không cần người vận hành thao tác bằng tay hay sử dụng bộ truyền động điện/khí nén.

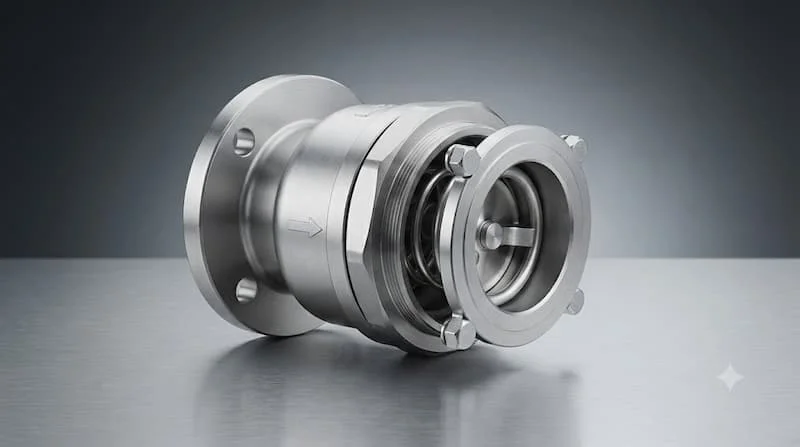

Cấu tạo cơ bản

Một sản phẩm Van một chiều đĩa có lò xo tiêu chuẩn được cấu thành từ các bộ phận chính:

• Valve body (Thân van): Phần khung chịu lực bên ngoài, chứa các linh kiện nội bộ và chịu áp lực môi chất.

• Disc (Đĩa van): Bộ phận đóng mở trực tiếp, di chuyển dọc theo hướng trục hoặc hướng dẫn hướng.

• Spring (Lò xo): Chế tạo từ kim loại đàn hồi cao (thường là inox 304/316) để tạo lực ép chủ động lên đĩa van.

• Seat (Bề mặt làm kín): Vị trí tiếp xúc giữa đĩa van và thân van, đảm bảo độ kín tuyệt đối khi đóng.

• Stem/guide (Trục/Bộ phận dẫn hướng): Giúp đĩa van di chuyển thẳng hàng, không bị lệch góc hay kẹt cứng.

• Connection (Kiểu kết nối): Phần khớp nối với đường ống (ren, mặt bích hoặc kẹp wafer).

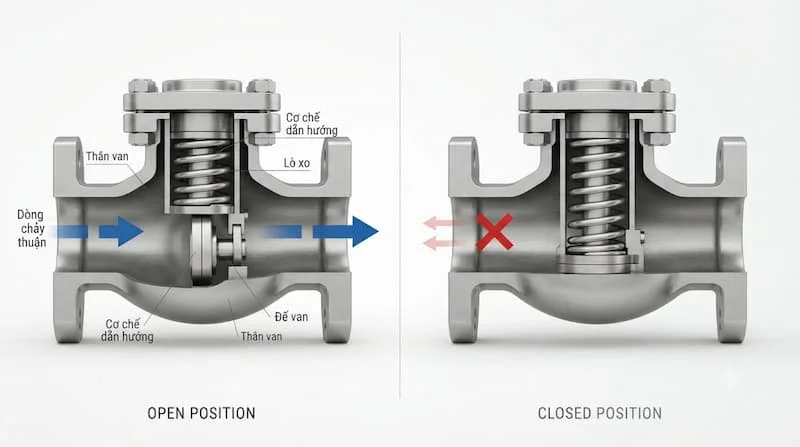

Nguyên lý hoạt động của Van một chiều đĩa có lò xo

Van một chiều đĩa có lò xo hoạt động dựa trên sự cân bằng lực giữa áp suất dòng chảy đầu vào và tổng lực của lò xo cộng với áp suất đầu ra. Khi áp suất phía đầu vào đủ lớn, lực của dòng chảy thắng lực lò xo và đẩy disc khỏi seat, tạo đường dẫn cho môi chất đi qua. Khi dòng chảy giảm hoặc có xu hướng đảo chiều, lò xo đẩy disc trở lại seat để ngăn dòng chảy ngược.

Nguyên lý này được chia thành 3 trạng thái vận hành rõ rệt:

1. Khi không có dòng chảy:

   Lò xo ở trạng thái giãn tự nhiên, dồn lực đẩy đĩa van ép chặt vào bề mặt seat. Van giữ trạng thái đóng hoàn toàn, ngăn không cho môi chất tự do di chuyển qua lại.

2. Khi có dòng chảy đúng chiều:

   Áp suất dòng chảy phía đầu vào tăng lên. Khi lực tác động vượt qua lực nén ban đầu của lò xo (cracking pressure), đĩa van bị đẩy lùi về phía sau. Dòng môi chất lưu thông tự do quanh đĩa van để đi ra đầu thoát.

3. Khi dòng chảy đảo chiều (Backflow):

   Khi dòng chảy suy giảm hoặc áp suất đầu ra lớn hơn đầu vào, đĩa van lập tức bị đẩy ngược về vị trí cũ. Lực hỗ trợ chủ động từ lò xo giúp đĩa van cập seat trong thời gian cực ngắn trước khi dòng chảy ngược kịp gia tăng vận tốc, từ đó dập tắt hiện tượng búa nước.

Tại sao lò xo lại quan trọng?

Trong các van một chiều thông thường (như van lá lật), cơ chế đóng hoàn toàn phụ thuộc vào trọng lực đĩa van hoặc áp lực dội ngược của dòng chảy. Sự phụ thuộc này khiến van đóng chậm, dễ gây xói mòn bề mặt làm kín và tạo ra sóng xung kích búa nước. Sự xuất hiện của lò xo tạo ra lực đóng chủ động, độc lập với tư thế lắp đặt và vận tốc dòng chảy dội về.

Các loại Van một chiều đĩa có lò xo phổ biến

Tùy thuộc vào không gian lắp đặt và yêu cầu công nghệ, dòng van này được thiết kế thành 4 biến thể chính:

1. Inline spring loaded check valve

• Đặc điểm: Dòng chảy đi thẳng qua van theo đúng tâm trục đường ống.

• Ưu điểm: Thiết kế nhỏ gọn, đường kính thân van không xòe rộng, cực kỳ phù hợp cho hệ thống máy móc OEM có không gian hạn chế.

2. Wafer Van một chiều đĩa có lò xo

• Đặc điểm: Thân van có dạng đĩa mỏng (wafer), không có dải bích riêng mà được kẹp trực tiếp giữa hai mặt bích đường ống bằng bu-lông đâm xuyên.

• Ưu điểm: Tiết kiệm không gian lắp đặt theo chiều dài, giảm đáng kể trọng lượng trên tuyến ống và tối ưu chi phí vật liệu ở các đường ống kích thước trung bình và lớn.

3. Threaded spring check valve

• Đặc điểm: Hai đầu thân van được gia công ren trong hoặc ren ngoài (BSPT, NPT).

• Ưu điểm: Phổ biến ở các cỡ ống nhỏ (dưới DN50). Thao tác lắp đặt, tháo dỡ linh hoạt, phục vụ đắc lực cho các hệ thống vi sinh, khí nén nhẹ hoặc đường ống dân dụng.

4. Flanged spring loaded check valve

• Đặc điểm: Thân van đúc sẵn hai đĩa bích ở hai đầu theo chuẩn kết nối (ANSI, DIN, JIS).

• Ưu điểm: Khả năng chịu lực và chống rung lắc tuyệt vời. Chuyên dùng cho các đường ống công nghiệp kích thước lớn, áp lực cao.

Lưu ý chuyên môn: Đừng chỉ chọn van theo tên gọi chung. Việc quyết định đúng loại van bắt buộc phải đặt trong bài toán tổng thể gồm DN, áp suất PN/Class, vật liệu chế tạo, tính chất môi chất và kiểu kết nối thực tế trên công trình.

Thông số kỹ thuật quan trọng khi chọn Van một chiều đĩa có lò xo

Dưới đây là các chỉ số kỹ thuật cốt lõi giúp kỹ sư hệ thống tối ưu hóa lựa chọn, tránh mua sai thiết bị:

• 1. Nominal Diameter (DN): Đường kính danh nghĩa của van (DN15, DN25, DN50, DN100, DN150...). Kích thước van phải đồng bộ tuyệt đối với đường kính ngoài và độ dày thành ống của hệ thống.

• 2. Pressure Rating (Áp suất định mức): Thể hiện khả năng chịu áp tối đa của thân van ở nhiệt độ tiêu chuẩn (PN10, PN16, PN25, PN40 hoặc Class 150, Class 300). Không bao giờ được chọn van chỉ dựa vào DN mà bỏ qua cấp áp suất.

• 3. Working Temperature (Nhiệt độ làm việc): Mức nhiệt độ tối đa và tối thiểu của môi chất. Thông số này quyết định sự biến dạng của thân van, độ đàn hồi của lò xo và tuổi thọ gioăng làm kín.

• 4. Material (Vật liệu thân & đĩa):

  • Stainless steel (Inox 304/316): Kháng hóa chất, chịu nhiệt cao, dùng cho môi trường ăn mòn, thực phẩm, hơi nóng.

  • Cast iron / Ductile iron (Gang đúc/Gang cầu): Chi phí thấp, dùng cho hệ thống cấp thoát nước sạch/nước thải.

  • Carbon steel (Thép carbon): Chịu áp lực và nhiệt độ cực cao trong ngành dầu khí, hóa chất.

  • Brass / Plastic (Đồng / Nhựa): Dùng cho đường ống nhỏ, môi trường nước sinh hoạt hoặc hóa chất nhẹ.

• 5. Seat Material (Vật liệu bề mặt làm kín):

  • Metal seat (Làm kín kim loại - Kim loại): Chịu nhiệt độ rất cao (hơi nóng, dầu truyền nhiệt), chấp nhận độ rò rỉ vi mô.

  • EPDM / NBR: Dùng cho nước sạch, nước thải, khí nén ở nhiệt độ trung bình.

  • PTFE (Teflon) / FKM (Viton): Kháng hầu hết các loại hóa chất ăn mòn mạnh và chịu nhiệt độ cao [chèn link: vat-lieu-lam-kin-ptfe].

• 6. Connection (Kiểu kết nối): Nối ren (Threaded), kẹp bích (Wafer), mặt bích (Flanged) hoặc hàn ống (Socket welded).

• 7. Cracking Pressure (Áp suất mở van): Đây là thông số đặc biệt quan trọng. Cracking pressure là áp suất chênh lệch tối thiểu giữa đầu vào và đầu ra cần thiết để thắng lực lò xo, giúp đĩa van bắt đầu rời khỏi seat. Nếu chọn van có cracking pressure quá cao, bơm có thể bị quá tải; ngược lại nếu quá thấp, van sẽ đóng chậm khi dòng chảy suy giảm.

Van một chiều đĩa có lò xo vs Swing Check Valve

Việc so sánh trực quan giữa hai dòng van một chiều phổ biến nhất hiện nay sẽ giúp người dùng đưa ra quyết định thương mại chính xác:

Tại sao bạn nên chọn van một chiều dạng lò xo thay vì van lá lật?

Nếu hệ thống của bạn yêu cầu cơ chế đóng ngắt tức thì để bảo vệ máy bơm đắt tiền, không gian lắp đặt eo hẹp, hoặc đường ống đi thẳng đứng theo chiều từ trên xuống dưới, thì Van một chiều đĩa có lò xo là lựa chọn bắt buộc. Tuy nhiên, nếu hệ thống ưu tiên lưu lượng tối đa và cản lực dòng chảy thấp nhất, van lá lật lại tỏ ra kinh tế hơn.

Ưu và nhược điểm của Van một chiều đĩa có lò xo

Cần đánh giá công bằng hai mặt của thiết bị trước khi đưa vào bản thiết kế kỹ thuật:

Ưu điểm

• Đóng ngắt cực nhanh: Giảm thiểu tối đa hiện tượng va đập thủy lực và sóng xung kích dội về máy bơm.

• Lắp đặt đa hướng: Lực đóng chủ động từ lò xo cho phép van hoạt động ổn định ở bất kỳ góc độ nào (dọc, ngang, nghiêng).

• Kiểu dáng siêu gọn: Đặc biệt là dòng Wafer, giúp giảm chiều dài tuyến ống và trọng lượng khung treo.

• Vận hành tự động: Không tốn chi phí điện năng, không cần hệ thống điều khiển trung tâm.

• Đa dạng vật liệu: Có thể tùy chỉnh linh hoạt từ thân Inox, lò xo Titanium đến gioăng PTFE để chịu mọi loại hóa chất.

Nhược điểm

• Tạo tổn thất áp suất (Pressure Drop): Vì đĩa van luôn chịu lực cản của lò xo nên dòng chảy đi qua sẽ bị sụt giảm áp suất nhẹ.

• Lò xo lão hóa theo thời gian: Lò xo làm việc trong môi trường ăn mòn hoặc nhiệt độ cao liên tục có thể suy giảm độ đàn hồi, cần bảo trì định kỳ.

• Nhạy cảm với môi chất bẩn: Môi chất chứa nhiều cặn rác, sỏi đá nhỏ dễ bị kẹt vào bệ van (seat) hoặc làm gián đoạn hành trình trượt của trục van.

• Yêu cầu tính toán Cracking Pressure: Nếu tính sai áp suất mở, van có thể bị đập liên tục (chatter) gây ồn và nhanh hỏng.

Van một chiều đĩa có lò xo được sử dụng ở đâu?

Nhờ đặc tính vận hành linh hoạt và độ tin cậy cao, thiết bị này phủ sóng dày đặc trong nhiều ngành công nghiệp:

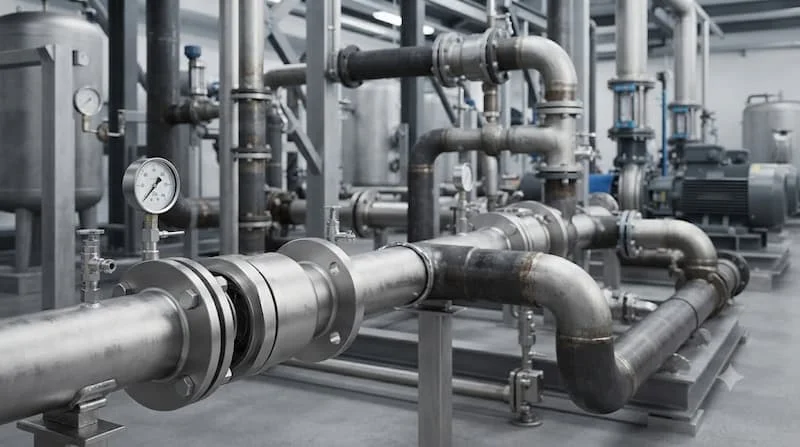

Hệ thống cấp nước & Trạm bơm

Van được lắp đặt ngay sau đầu ra của máy bơm tăng áp hoặc bơm cấp nước tòa nhà cao tầng. Chức năng chính là ngăn toàn bộ cột nước áp lực cao dội ngược về làm quay ngược cánh bơm khi ngắt điện đột ngột.

Hệ thống HVAC & Chilled Water

Ứng dụng phổ biến trong các tuyến đường ống nước lạnh (Chilled water), nước làm mát (Cooling water) và nước nóng trung tâm. Kích thước gọn nhẹ của dòng van Wafer giúp tối ưu không gian trong các phòng kỹ thuật Chiller chật hẹp.

Hệ thống Phòng cháy chữa cháy (PCCC)

Được trang bị trên các đường ống nhánh của mạng lưới PCCC để duy trì áp suất thường trực trong ống và đảm bảo nước không bị chảy ngược về bể chứa. Van phải đáp ứng đầy đủ tiêu chuẩn kiểm định PCCC hiện hành.

Mạng lưới công nghiệp & Tiện ích

• Water treatment (Xử lý nước): Dùng trong các đường ống dẫn hóa chất định lượng, hệ thống lọc RO.

• Compressed air (Khí nén): Ngăn không cho khí nén áp lực cao từ bình chứa dội ngược về máy nén khí.

• Steam (Hơi nóng): Sử dụng dòng van đĩa lò xo thân Inox, seat kim loại trên các tuyến thu hồi nước ngưng hoặc đầu ra của bẫy hơi.

5 sai lầm thường gặp khi chọn Spring Loaded Disc Check Valve

Dưới đây là những lỗi tư vấn kỹ thuật khiến doanh nghiệp tốn kém chi phí thay thế:

1. Sai lầm 1: Chỉ nhìn vào cỡ ống DN: Chọn van DN50 chỉ vì ống đường kính DN50 mà không kiểm tra tiêu chuẩn mặt bích (JIS 10K hay BS PN16) dẫn đến việc không thể bắt bu-lông.

2. Sai lầm 2: Bỏ qua áp suất vận hành: Dùng van có cấp áp PN10 cho đường ống có áp lực đỉnh 14 bar làm rách gioăng, nứt vỡ thân van.

3. Sai lầm 3: Chọn sai vật liệu với môi chất: Dùng van thân gang gioăng NPT cho đường ống hơi nóng 180°C khiến gioăng bị nóng chảy ngay lập tức.

4. Sai lầm 4: Bỏ qua thông số Cracking Pressure: Lựa chọn lò xo quá cứng làm máy bơm áp lực yếu không thể đẩy nổi đĩa van mở ra, gây cháy động cơ bơm.

5. Sai lầm 5: Chọn theo giá thành thấp nhất: Mua van giá rẻ sử dụng lò xo thép thường thay vì Inox 316. Sau thời gian ngắn vận hành, lò xo bị gỉ sét, gãy đứt khiến van mất hoàn toàn khả năng tự đóng.

Cách chọn Spring Loaded Disc Check Valve phù hợp

Hãy áp dụng checklist 7 bước chuyên sâu dưới đây để chọn đúng sản phẩm ngay từ lần đầu tiên:

• Bước 1: Xác định môi chất vận hành: Môi chất là nước sạch, nước thải, hơi nóng, khí nén, dầu hay hóa chất ăn mòn?

• Bước 2: Xác định kích thước đường ống (DN): Đo đạc đường kính danh nghĩa và tiêu chuẩn ống đi kèm.

• Bước 3: Xác định áp suất hệ thống: Tính toán áp suất làm việc bình thường (Normal pressure), áp suất tối đa (Maximum pressure) để chọn cấp PN/Class tương ứng.

• Bước 4: Xác định nhiệt độ hoạt động: Xác định giải nhiệt độ làm việc thực tế để lựa chọn vật liệu làm kín (EPDM, PTFE, Viton hay Metal seat).

• Bước 5: Lựa chọn vật liệu tổng thể: Phối hợp vật liệu Thân (Body) - Đĩa (Disc) - Lò xo (Spring) sao cho trơn tru và chống ăn mòn hóa học.

• Bước 6: Kiểm tra hướng và vị trí lắp đặt: Xác định van sẽ lắp nằm ngang hay thẳng đứng để chọn dòng van có lực lò xo phù hợp.

• Bước 7: Tra cứu datasheet & tiêu chuẩn: Đọc kỹ thông số Cracking Pressure và catalog chính hãng trước khi chốt đơn hàng.

Lưu ý khi lắp đặt và sử dụng Spring Loaded Disc Check Valve

Nhằm đảm bảo thiết bị hoạt động bền bỉ, kỹ thuật viên cần tuân thủ các quy tắc thi công thực địa:

• Kiểm tra mũi tên hướng dòng chảy (Flow direction): Luôn lắp van sao cho mũi tên đúc nổi trên thân van trùng với hướng đi của môi chất.

• Vệ sinh sạch đường ống: Xịt rửa sạch mạt sắt, xỉ hàn, cát sạn bên trong ống trước khi kẹp van. Một hạt xỉ hàn nhỏ vướng vào seat cũng có thể gây rò rỉ van.

• Không siết lực lệch góc: Với dòng van Wafer, phải căn chỉnh van nằm chính tâm giữa hai mặt bích rồi mới siết bu-lông đối xứng đều tay.

• Sử dụng gioăng đệm mặt bích phù hợp: Đảm bảo gioăng bích không bị lẹm vào bên trong lòng van gây cản trở hành trình mở của đĩa van.

• Không vận hành vượt định mức: Tuyệt đối không cho hệ thống chạy quá nhiệt độ và áp suất ghi trên nhãn mác.

• Giám sát dấu hiệu bất thường: Nếu van phát ra tiếng đập "lạch cạch" liên tục (chatter), cần kiểm tra lại lưu lượng dòng chảy xem có quá thấp so với lực mở của lò xo hay không.

Câu hỏi thường gặp về Spring Loaded Disc Check Valve

1. Spring loaded disc check valve là gì?

Spring loaded disc check valve là van một chiều sử dụng đĩa van kết hợp với lò xo nén để cho phép dòng chảy đi theo một hướng duy nhất và tự động đóng lại khi dòng chảy giảm hoặc có xu hướng đảo chiều.

2. Spring loaded check valve có chống được dòng chảy ngược không?

Có. Đây là chức năng cốt lõi của van. Ngay khi dòng chảy có dấu hiệu đảo chiều, lực nén của lò xo kết hợp với áp suất ngược sẽ lập tức đẩy đĩa van về bệ làm kín để ngăn chặn hoàn toàn hiện tượng chảy ngược.

3. Spring loaded disc check valve khác swing check valve như thế nào?

Dòng van spring loaded sử dụng lò xo để tạo lực đóng chủ động, đóng cực nhanh và kiểu dáng nhỏ gọn. Trong khi đó, swing check valve dùng đĩa van dạng bản lề quay, đóng chậm hơn và cần không gian lắp đặt lớn hơn.

4. Spring loaded check valve có thể lắp theo chiều ngang không?

Có. Nhờ cơ cấu đóng bằng lò xo không phụ thuộc vào trọng lực, dòng van này có thể lắp đặt linh hoạt theo chiều ngang, chiều thẳng đứng (dòng chảy đi lên hoặc đi xuống) hoặc chiều nghiêng.

5. Làm sao chọn đúng kích thước spring loaded disc check valve?

Bạn không chỉ dựa vào chỉ số DN đường ống mà phải tính toán tổng hợp các thông số: lưu lượng dòng chảy, áp suất làm việc, nhiệt độ môi chất, áp suất mở (cracking pressure), vật liệu thân/gioăng và tiêu chuẩn kết nối mặt bích.

Chọn đúng Spring Loaded Disc Check Valve để bảo vệ hệ thống đường ống

Sử dụng spring loaded disc check valve là giải pháp kỹ thuật thông minh giúp dập tắt nguy cơ búa nước, bảo vệ an toàn cho máy bơm và duy trì sự ổn định cho toàn bộ tuyến ống. Tuy nhiên, hiệu quả thực tế của thiết bị phụ thuộc hoàn toàn vào việc bạn chọn đúng kích thước DN, cấp áp suất, lực lò xo (cracking pressure) cũng như vật liệu tương thích với môi chất.
