Van Khóa Ống: Khái Niệm, Cấu Tạo, Phân Loại Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong bất kỳ hệ thống dẫn chất lỏng hay khí nén nào, việc kiểm soát và điều tiết lưu lượng dòng chảy là yếu tố cốt lõi quyết định đến sự an toàn và hiệu suất vận hành. Một sự cố rò rỉ nhỏ hay tình trạng tăng áp đột ngột nếu không được kiểm soát kịp thời đều có thể dẫn đến gián đoạn sản xuất, hư hỏng máy móc đắt tiền hoặc thậm chí đe dọa an toàn lao động. Để giải quyết triệt để rủi ro này, Pipe Shut-Off Valve đóng vai trò là "người gác cổng" không thể thay thế trong mọi công trình.

Tuy nhiên, thị trường hiện nay có vô số chủng loại với kích thước, chất liệu và nguyên lý vận hành khác nhau. Việc chọn sai loại van không chỉ gây lãng phí chi phí đầu tư mà còn dẫn đến hiện tượng tổn thất áp suất, sụt giảm lưu lượng hoặc nhanh chóng bị ăn mòn trong quá trình vận hành. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, các thông số kỹ thuật quan trọng cho đến cách chọn Pipe Shut-Off Valve tối ưu nhất cho hệ thống của bạn.

Van khóa ống là gì?

Pipe Shut-Off Valve là thiết bị được lắp trên hệ thống đường ống để đóng, mở hoặc kiểm soát dòng chảy của môi chất. Tùy cấu tạo, van có thể sử dụng cho nước, khí, dầu, hóa chất hoặc các môi chất khác trong điều kiện áp suất và nhiệt độ phù hợp.

Về mặt kết cấu kỹ thuật, một sản phẩm Pipe Shut-Off Valve hoàn chỉnh được cấu thành từ các bộ phận chính:

• Thân van (Body): Bộ phận bao bọc ngoài cùng, chịu lực chính và chứa môi chất đi qua.

• Bộ phận đóng/mở (Disc/Ball/Gate): Tác động trực tiếp để ngăn chặn hoặc cho phép dòng chảy lưu thông.

• Cơ cấu điều khiển: Tay gạt, tay quay (vô năng) hoặc bộ truyền động điện/khí nén giúp thao tác van.

• Bộ phận làm kín (Gioăng/Seat): Đảm bảo độ kín khít, chống rò rỉ môi chất ra ngoài môi trường.

Phân biệt kỹ thuật quan trọng: Cần phân biệt rõ Pipe Shut-Off Valve (chức năng chính là đóng/mở cô lập đường ống) với van điều áp (tự động cân bằng áp suất) và van một chiều (chỉ cho dòng chảy đi theo một hướng). Hiểu đúng bản chất giúp kỹ sư thiết kế đúng công năng.

Nguyên lý hoạt động của Pipe Shut-Off Valve

Nguyên lý vận hành cốt lõi của Pipe Shut-Off Valve dựa trên chu trình cơ học tự động hoặc thủ công: Tác động tay van/bộ truyền động → cơ cấu đóng mở di chuyển → tiết diện dòng chảy thay đổi → dòng môi chất được mở hoặc ngắt.

• Khi van mở: Cơ cấu đóng mở rút khỏi vị trí bệ van, diện tích thông thủy đạt tối đa, dòng môi chất tự do đi qua với trở lực thấp nhất.

• Khi van đóng: Bộ truyền động đẩy đĩa van/bi van ép chặt vào bề mặt làm kín, chặn đứng hoàn toàn đường dẫn môi chất.

• Khi điều tiết: Một số thiết kế cho phép giữ đĩa van ở các góc mở trung gian để tăng/giảm lưu lượng và áp suất dòng chảy.

Điểm chuyên môn cần nhấn mạnh: Tuyệt đối không dùng mọi loại van khóa cho mục đích điều tiết liên tục nếu thiết kế của van không hỗ trợ. Việc cố tình dùng van đóng/mở thuần túy để tiết lưu sẽ gây hiện tượng xói mòn bệ van, sinh ra rung lắc và làm hỏng van nhanh chóng.

Các loại Pipe Shut-Off Valve phổ biến hiện nay

Mỗi loại van đóng mở đường ống sở hữu thiết kế riêng để phục vụ các yêu cầu vận hành đa dạng trong thực tế:

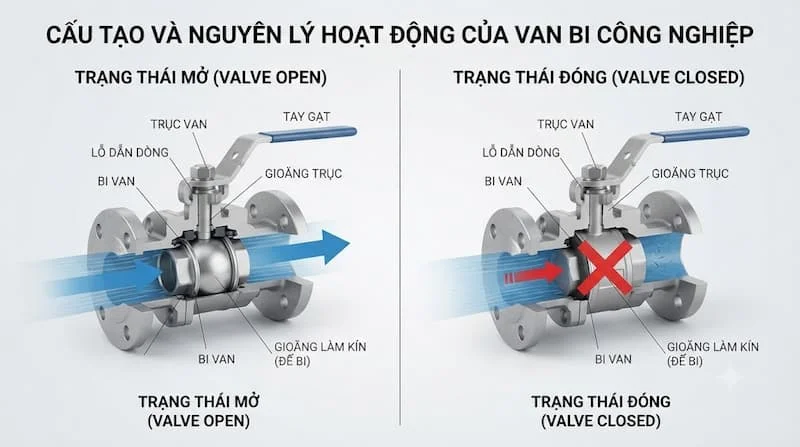

Van bi

Cơ cấu đóng mở dạng viên bi đục lỗ xuyên tâm. Khi xoay tay gạt 90°, lỗ bi trùng với hướng ống để mở van hoặc vuông góc để đóng van. Thao tác cực kỳ nhanh, khả năng làm kín cao, phù hợp với nhiều hệ thống chất lỏng và khí nén.

Van cổng (Van cửa)

Sử dụng cơ cấu đĩa/cửa van di chuyển nâng lên hạ xuống vuông góc với dòng chảy. Van cổng thường được dùng để cô lập tuyến ống chính, khi mở hoàn toàn không gây cản trở dòng chảy. Có đa dạng kích thước từ nhỏ đến rất lớn với kiểu kết nối ren hoặc mặt bích.

Van bướm

Sử dụng đĩa van dạng đĩa tròn quay quanh trục cố định nằm giữa thân van. Kết cấu tương đối gọn nhẹ, tiết kiệm không gian và chi phí lắp đặt, đặc biệt có lợi thế vượt trội trên các đường ống kích thước lớn (từ DN50 trở lên).

Van cầu

Thiết kế lòng van dạng chữ S khiến dòng chảy bị đổi hướng. Đây là dòng van chuyên dụng phù hợp nhất cho nhu cầu kiểm soát và điều tiết lưu lượng dòng chảy chính xác trong các hệ thống hơi nóng (boiler), hóa chất.

Van một chiều

Lưu ý phân biệt: Mặc dù cũng lắp trên đường ống nhưng van một chiều chủ yếu có chức năng chống dòng chảy ngược tự động. Không nên gọi tất cả van một chiều là “van khóa” theo nghĩa đóng/mở thủ công thông thường.

Thông số kỹ thuật quan trọng khi chọn Pipe Shut-Off Valve

Để van vận hành an toàn và tương thích tuyệt đối với hệ thống, việc đầu tư tra cứu chính xác các thông số kỹ thuật bên dưới là bắt buộc:

• 1. Đường kính danh nghĩa (DN): Các kích cỡ tiêu chuẩn như DN15, DN20, DN25, DN50, DN100... Chỉ số DN cần được đối chiếu chuẩn xác với tiêu chuẩn đường ống (BS, JIS, ANSI) và kiểu kết nối, không đơn giản chỉ là cầm thước đo đường kính ngoài của ống.

• 2. Áp suất làm việc: Thể hiện qua các ký hiệu như PN (PN10, PN16, PN25) hoặc Class (150#, 300#). Áp suất danh định của van bắt buộc phải lớn hơn áp suất vận hành cực đại của hệ thống.

• 3. Nhiệt độ làm việc: Giới hạn nhiệt an toàn của vật liệu thân và gioăng làm kín. Đặc biệt quan trọng với môi chất nước nóng, hơi nước, dầu truyền nhiệt hoặc hóa chất nhiệt độ cao.

• 4. Vật liệu chế tạo: Các chất liệu phổ biến gồm Đồng (dùng cho nước sạch), Gang (giá tốt cho ống lớn), Thép (chịu áp/nhiệt cao), Inox (chống ăn mòn hóa chất) và Nhựa (chống axit/kiềm).

• 5. Kiểu kết nối: Gồm kết nối ren (ống nhỏ), mặt bích (ống lớn), hàn (áp lực cao), Clamp (vi sinh) hoặc nối nhanh.

• 6. Môi chất sử dụng: Tác động trực tiếp đến độ bền van: Nước sạch, nước thải, khí nén, dầu, hóa chất ăn mòn, nước biển...

Tuyệt đối không chọn van chỉ dựa trên kích thước đường ống. Việc bỏ qua áp suất, nhiệt độ hay môi chất sẽ dẫn đến hậu quả gãy ty van, vỡ thân hoặc rò rỉ hóa chất nguy hiểm.

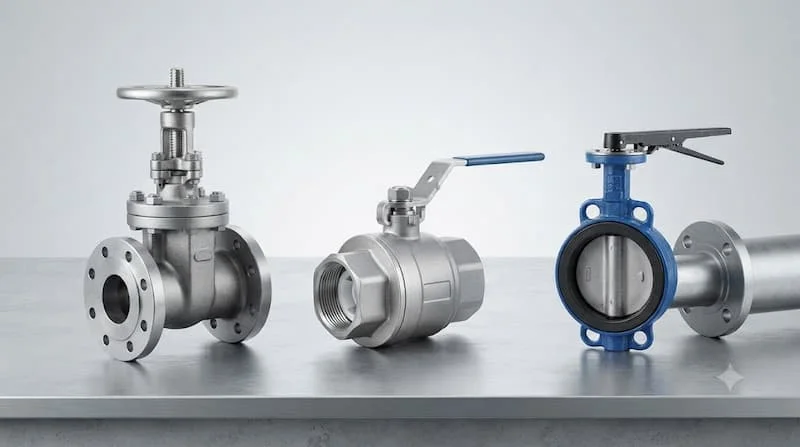

So sánh van bi, van bướm và van cổng

Bảng so sánh dưới đây giúp bạn nhanh chóng nhận biết sự khác biệt kỹ thuật giữa 3 dòng van phổ biến nhất:

Giải thích bản chất kỹ thuật: Không có loại van nào tốt nhất trong mọi trường hợp.

• Đường ống nhỏ, cần thao tác đóng mở nhanh → Cân nhắc van bi.

• Đường ống lớn, cần kết cấu gọn nhẹ, tiết kiệm diện tích → Van bướm có lợi thế tuyệt đối.

• Cần thiết bị cô lập dòng chảy thẳng, không làm giảm lưu lượng → Van cổng là sự lựa chọn phù hợp.

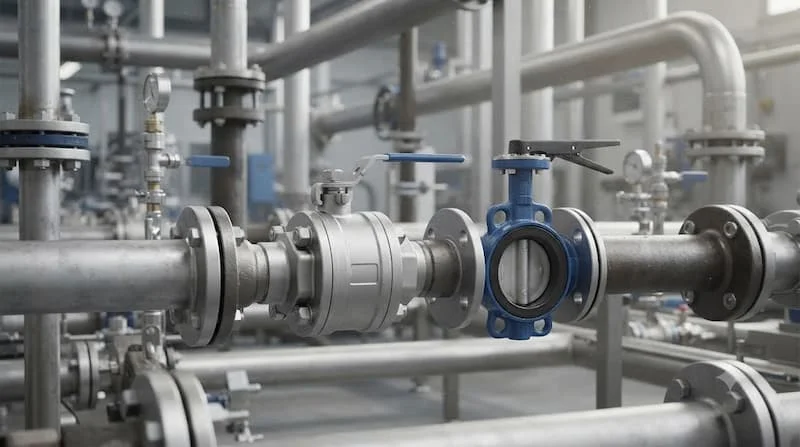

Pipe Shut-Off Valve được sử dụng ở đâu?

Pipe Shut-Off Valve xuất hiện trong hầu hết các hạ tầng kỹ thuật dân dụng lẫn mạng lưới sản xuất công nghiệp:

Hệ thống cấp nước

Trang bị từ đường ống nhánh gia đình, chung cư cao tầng cho đến các nhà máy xử lý nước sạch và công trình xây dựng lớn nhằm phân đoạn tuyến ống để dễ dàng bảo trì [chèn link: van-cap-nuoc-toa-nha].

Hệ thống tưới tiêu

Ứng dụng các dòng van nhựa uPVC, HDPE trong hệ thống tưới nông nghiệp, nhà kính tự động hay tưới cảnh quan đô thị nhờ khả năng chống oxy hóa ngoài trời tốt.

Hệ thống HVAC

Sử dụng van bướm, van bi trong tuyến ống nước lạnh Chiller, nước nóng trung tâm và hệ thống điều hòa không khí tòa nhà để kiểm soát nguồn nhiệt.

Mạng lưới công nghiệp

Dùng van thép, van inox chuyên dụng cho tuyến ống dẫn dầu, khí nén, hóa chất ăn mòn và nước thải sản xuất. Mỗi môi trường làm việc đều có yêu cầu khắt khe riêng về vật liệu, áp suất và khả năng chống ăn mòn.

5 sai lầm thường gặp khi chọn Pipe Shut-Off Valve

Dưới đây là các lỗi phổ biến khiến hệ thống vận hành bất ổn mà người dùng cần tránh:

1. Sai lầm 1: Chỉ chọn theo DN: Mua van đúng DN nhưng sai tiêu chuẩn ren (như ren NPT lắp vào ren BSP) hoặc sai tiêu chuẩn mặt bích khiến không thể gá lắp.

2. Sai lầm 2: Không kiểm tra áp suất: Sử dụng van PN10 cho hệ thống có áp lực đỉnh 12 bar dễ làm nứt vỡ thân van, gây mất an toàn.

3. Sai lầm 3: Chọn sai vật liệu: Dùng van đồng cho hóa chất ăn mòn hoặc van nhựa uPVC cho nước nóng vượt quá 60°C làm van hư hỏng tức thì.

4. Sai lầm 4: Nhầm van đóng/mở với van điều tiết: Dùng van cổng để tiết lưu dòng chảy lâu ngày khiến đĩa van bị xói mòn, sinh hiện tượng rung dập và không thể đóng kín về sau.

5. Sai lầm 5: Không kiểm tra kiểu kết nối: Chọn van mặt bích cho đường ống ren mà không trang bị đầu chuyển đổi phù hợp, làm đình trệ tiến độ thi công.

Cách chọn Pipe Shut-Off Valve phù hợp

Áp dụng checklist 7 bước tiêu chuẩn dưới đây sẽ giúp bạn chọn đúng sản phẩm 100%:

• Bước 1 – Xác định môi chất: Môi chất lưu thông là nước sạch, nước thải, khí nén, dầu hay hóa chất?

• Bước 2 – Xác định DN: Đo đạc chính xác đường kính danh nghĩa của đường ống.

• Bước 3 – Kiểm tra áp suất: Xác định áp suất vận hành thực tế (PN10, PN16, PN25...) để chọn van chịu lực tương xứng.

• Bước 4 – Kiểm tra nhiệt độ: Đo mức nhiệt tối đa của môi chất, đặc biệt với nước nóng, hơi hoặc hóa chất.

• Bước 5 – Chọn vật liệu: Lựa chọn Đồng, Gang, Inox, Thép hay Nhựa phù hợp với tính chất môi chất và ngân sách.

• Bước 6 – Chọn kiểu kết nối: Xác định dạng nối ren, mặt bích, hàn, clamp hay nối nhanh.

• Bước 7 – Xác định phương thức vận hành: Thao tác thủ công (Tay gạt, Tay quay) hay tự động hóa (Bộ điều khiển điện, Khí nén).

Lưu ý khi lắp đặt và sử dụng Pipe Shut-Off Valve

Quy trình thi công và vận hành Pipe Shut-Off Valve cần tuân thủ các quy tắc kỹ thuật sau:

• Kiểm tra kỹ thân van, đĩa van và làm sạch rác, mạt sắt bên trong đường ống trước khi lắp.

• Kiểm tra gioăng và bề mặt làm kín đảm bảo không bị rách, xước hoặc biến dạng.

• Lắp đúng kiểu kết nối và siết lực bu-lông đều tay theo đối cực (với van bích).

• Lắp đúng chiều dòng chảy đối với các dòng van có yêu cầu hướng đi (như van cầu).

• Không dùng lực quá mức hoặc nối dài tay van để vặn đóng/mở vì dễ làm gãy ty van.

• Kiểm tra rò rỉ sau khi nghiệm thu và không vận hành vượt thông số kỹ thuật cho phép.

• Lập kế hoạch bảo dưỡng, tra dầu mỡ định kỳ cho trục van.

Dấu hiệu cần kiểm tra hoặc thay thế van khẩn cấp

• Rò rỉ môi chất tại ty van, cổ van hoặc mối nối kết nối.

• Kẹt tay van, thao tác đóng/mở nặng bất thường hoặc trượt hành trình.

• Van đã đóng hết mức nhưng môi chất vẫn rò rỉ qua bệ van (đóng không kín).

• Dòng chảy xuất hiện tiếng ồn hoặc hiện tượng rung dập bất thường.

• Gioăng/phớt xuống cấp, lão hóa hoặc thân van bị ăn mòn rỗ bề mặt.

Câu hỏi thường gặp về Pipe Shut-Off Valve

Pipe Shut-Off Valve dùng để làm gì?

Van khóa ống được sử dụng để đóng hoàn toàn, mở toàn bộ hoặc kiểm soát dòng chảy của môi chất trong hệ thống đường ống tùy theo thiết kế của từng loại van.

Van bi và van bướm loại nào tốt hơn?

Không có loại nào tốt hơn trong mọi trường hợp. Van bi thường thuận tiện cho các kích thước nhỏ cần đóng/mở nhanh, trong khi van bướm có lợi thế lớn về kết cấu gọn nhẹ và tối ưu chi phí trên các đường ống kích thước lớn.

Có những loại van khóa ống nào?

Các loại phổ biến nhất gồm van bi, van cổng, van bướm, van cầu và một số dòng van chuyên dụng khác.

Chọn van khóa ống dựa vào những yếu tố nào?

Cần xem xét đồng thời các yếu tố: Môi chất, đường kính DN, áp suất làm việc, nhiệt độ, vật liệu chế tạo, kiểu kết nối và phương thức vận hành.

Van inox có phải lúc nào cũng tốt nhất?

Không. Vật liệu phải chọn theo môi chất và điều kiện vận hành. Inox chống ăn mòn rất tốt nhưng giá thành cao; với nước sạch thông thường, van đồng hoặc van gang đã đủ đáp ứng tốt và tiết kiệm chi phí hơn rất nhiều.

Chọn đúng van khóa ống để hệ thống vận hành ổn định

Muốn chọn đúng van khóa ống, bạn không nên chỉ nhìn vào kích thước đơn thuần. Quyết định chính xác bắt buộc phải tổng hòa 6 yếu tố: Môi chất + DN + Áp suất + Nhiệt độ + Vật liệu + Kiểu kết nối. Việc đầu tư đúng chủng loại ngay từ đầu sẽ đảm bảo hệ thống vận hành bền bỉ, an toàn và tối ưu chi phí bảo trì lâu dài.
