Van LD là gì? Hướng dẫn chọn van LD chuẩn kỹ thuật cho hệ thống

Chọn đúng dòng van công nghiệp cho hệ thống đường ống luôn là bài toán đòi hỏi độ chính xác cao từ các kỹ sư và nhà thầu. Trong số các mã van trên thị trường, Valve LD là dòng thiết bị xuất hiện phổ biến trong nhiều bản vẽ kỹ thuật cũng như hạ tầng công trình. Tuy nhiên, việc hiểu đúng bản chất ký hiệu LD, cấu tạo, dải thông số và ma trận môi chất làm việc là điều bắt buộc để tránh những sự cố rò rỉ, sụt áp hay hư hỏng thiết bị không đáng có. Bài viết dưới đây sẽ phân tích toàn diện về Valve LD dưới góc nhìn chuyên môn, giúp bạn đưa ra lựa chọn tối ưu nhất cho dự án của mình.

Van LD là gì?

Valve LD là tên gọi/mã dòng van được sử dụng trong hệ thống đường ống để kiểm soát, đóng mở hoặc điều tiết dòng môi chất, tùy theo cấu tạo và model cụ thể. Ký hiệu LD thông thường là mã định danh dòng sản phẩm hoặc chủng loại van do nhà sản xuất quy định trên catalogue kỹ thuật. Tuy nhiên, nếu LD là ký hiệu model của một nhà sản xuất cụ thể, kỹ sư cần xác định chính xác catalogue trước khi khẳng định loại van.

Cần lưu ý rằng LD có thể đại diện cho nhiều thiết kế khác nhau như van bướm, van bi, van một chiều hay van cổng. Do đó, không nên mặc định mọi sản phẩm mang ký hiệu LD đều có cùng cấu tạo hay nguyên lý làm việc. Để chọn đúng Valve LD cho công trình, kỹ sư và nhà thầu cần căn cứ vào các yếu tố kỹ thuật sau:

• Catalogue chính thức của hãng sản xuất.

• Mã model đầy đủ của thiết bị.

• Kích thước danh nghĩa DN.

• Cấp áp suất làm việc PN hoặc Class.

• Vật liệu chế tạo thân van và chi tiết làm kín.

• Kiểu kết nối đường ống như ren, mặt bích, wafer.

• Môi chất vận hành thực tế như nước, khí, dầu, hóa chất.

Cấu tạo và nguyên lý hoạt động của Valve LD

Cấu tạo cơ bản

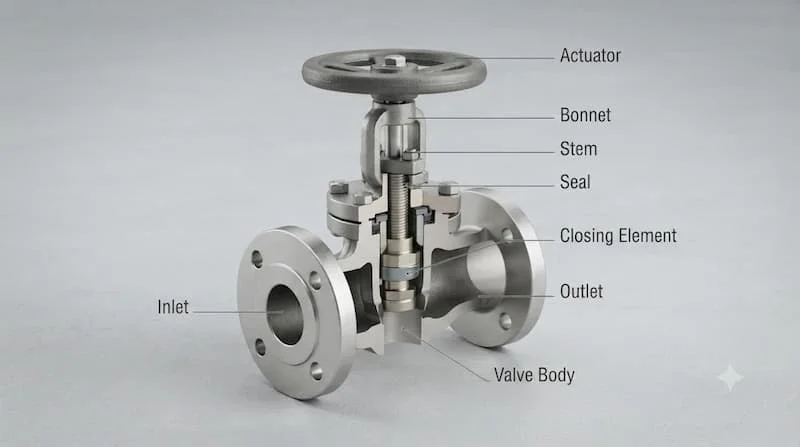

Tùy thuộc vào model cụ thể, một cụm Valve LD tiêu chuẩn sẽ bao gồm các bộ phận chính:

• Thân van: Khung chịu lực chính của van, kết nối trực tiếp với hệ thống đường ống và chịu áp lực dòng môi chất.

• Bộ phận đóng/mở: Chi tiết trực tiếp chặn hoặc mở cho dòng chảy đi qua như đĩa van, bi van hay cánh van.

• Trục van: Truyền lực tác động từ bộ vận hành xuống bộ phận đóng/mở.

• Gioăng/phớt làm kín: Đảm bảo độ kín khít, ngăn ngừa rò rỉ môi chất ra bên ngoài hoặc giữa hai chiều cửa van.

• Nắp van: Cố định bộ phớt làm kín và bảo vệ các chi tiết bên trong.

• Bộ truyền động: Tay gạt, tay quay hoặc bộ điều khiển tự động bằng điện, khí nén.

• Đầu kết nối: Thiết kế kiểu mặt bích, ren, dạng kẹp Wafer hay kẹp Lug.

Nguyên lý hoạt động

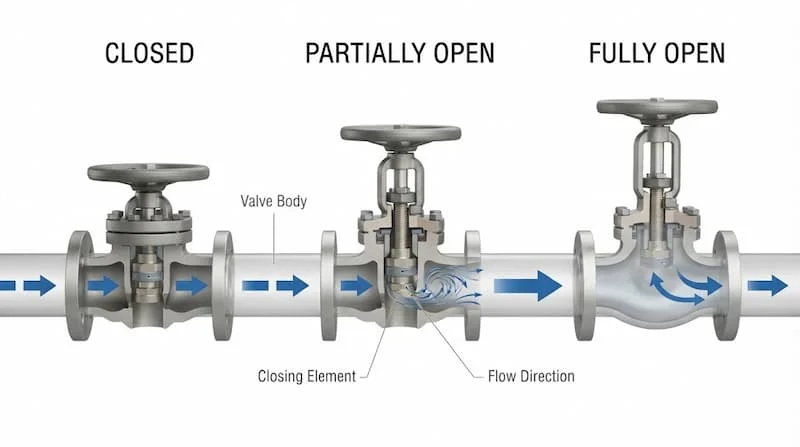

Nguyên lý làm việc của Valve LD dựa trên việc thay đổi vị trí của bộ phận đóng/mở qua ba trạng thái vận hành:

1. Đóng hoàn toàn: Bộ phận đóng/mở chặn kín cửa van, ngắt hoàn toàn dòng chảy.

2. Mở một phần: Bộ phận đóng/mở di chuyển tạo khoảng hở để điều tiết lưu lượng qua van.

3. Mở hoàn toàn: Bộ phận đóng/mở dịch chuyển tối đa, giải phóng hoàn toàn tiết diện đường ống cho dòng môi chất lưu thông.

Cần phân biệt rõ dòng van thiết kế chuyên dùng để đóng/mở và dòng van dùng để điều tiết. Nếu cố tình dùng van đóng/mở để điều tiết lưu lượng ở trạng thái mở một phần trong thời gian dài, áp lực xé của dòng chảy sẽ nhanh chóng làm mòn cục bộ bộ phận đóng/mở và gioăng làm kín, gây hỏng Valve LD hoàn toàn.

Valve LD có những loại nào?

Để phục vụ công tác tra cứu và lựa chọn, dòng sản phẩm Valve LD được phân loại theo các tiêu chí vận hành thực tế sau:

Theo cơ cấu vận hành

• Valve LD tay gạt: Thao tác đóng mở nhanh, phù hợp cho các kích thước đường ống nhỏ và vừa từ DN50 trở xuống.

• Valve LD tay quay: Sử dụng hộp số trợ lực, dành cho các van kích thước lớn đòi hỏi lực vặn cao.

• Valve LD điều khiển điện: Tích hợp motor điện, đáp ứng các hệ thống tự động hóa Scada hoặc PLC.

• Valve LD điều khiển khí nén: Đóng mở cực nhanh, an toàn cho các môi trường cháy nổ hoặc yêu cầu phản hồi tức thì.

Theo kiểu kết nối

• Kết nối ren: Gọn nhẹ, thi công nhanh cho đường ống nhỏ.

• Kết nối mặt bích: Chuẩn DIN, JIS, ANSI chịu áp lực lớn, dễ tháo lắp bảo trì.

• Kiểu Wafer hoặc Lug: Tối ưu không gian, trọng lượng nhẹ, ép trực tiếp giữa hai mặt bích đường ống.

• Kiểu hàn: Dùng cho đường ống áp lực cực cao hoặc hệ thống yêu cầu độ kín vĩnh cửu.

Theo vật liệu chế tạo

• Gang: Phổ biến cho hệ thống nước sạch, PCCC, HVAC.

• Thép: Chịu nhiệt độ cao và áp suất lớn trong hệ thống hơi nóng, dầu.

• Inox: Chống ăn mòn vượt trội, ứng dụng cho hóa chất, thực phẩm.

• Đồng: Dùng cho các ứng dụng dân dụng, khí nén nhẹ.

Lưu ý rằng không nên khẳng định Valve LD có tất cả các phiên bản trên nếu chưa có catalogue xác nhận.

Thông số kỹ thuật của Valve LD cần quan tâm

Nắm rõ bảng thông số kỹ thuật dưới đây giúp nhà thầu tránh mua sai chủng loại Valve LD cho dự án:

Tại sao không nên chọn van chỉ dựa vào DN?

Hai van cùng đạt kích thước DN100 không đồng nghĩa với việc có thể thay thế lẫn nhau. Nếu một chiếc Valve LD có chuẩn kết nối mặt bích PN16 sử dụng gioăng EPDM, còn hệ thống của bạn yêu cầu chuẩn Class 300 chịu môi chất nhiệt độ cao cần gioăng PTFE, việc lắp nhầm van sẽ dẫn đến sự cố nứt vỡ thân van, cháy gioăng hoặc rò rỉ hóa chất gây mất an toàn nghiêm trọng.

So sánh Valve LD với các loại van tương đương

Khi nào nên chọn Valve LD thay vì một loại van khác?

Khi quyết định lựa chọn Valve LD, kỹ sư không chỉ so sánh mức giá ban đầu mà cần tính toán bài toán chi phí vận hành lâu dài dựa trên các tiêu chí:

1. Môi chất và Áp suất: Model Valve LD đáp ứng chính xác dải chịu tải của hệ thống.

2. Nhiệt độ và Tần suất đóng mở: Vật liệu gioăng và trục van bền bỉ trước ứng suất nhiệt và ma sát liên tục.

3. Không gian lắp đặt: Kiểu kết nối như Wafer giúp tiết kiệm diện tích tối đa.

4. Yêu cầu bảo trì và Phụ tùng: Dễ dàng tìm kiếm linh kiện thay thế chuẩn model khi cần sửa chữa định kỳ.

Valve LD được sử dụng ở đâu?

Dòng Valve LD được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật và nhà máy công nghiệp:

• Hệ thống cấp thoát nước: Lắp đặt tại các mạng lưới phân phối nước sạch, trạm xử lý nước thải sinh hoạt và công nghiệp.

• Hệ thống PCCC: Lắp đặt tại cụm máy bơm chữa cháy, các đường ống cấp nước trục đứng của tòa nhà nếu model đáp ứng chuẩn PCCC.

• Đường ống công nghiệp: Dùng trong các dây chuyền sản xuất thực phẩm, dệt nhuộm, giấy, hóa chất.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh và nước giải nhiệt cho trung tâm điều hòa không khí.

• Hệ thống bơm: Dùng làm van chặn, van điều tiết hoặc van một chiều bảo vệ máy bơm.

Không có chiếc Valve LD nào dùng được cho mọi môi chất. Việc chọn van bắt buộc phải đối chiếu kết hợp các yếu tố: Môi chất, áp suất, nhiệt độ, vật liệu van và vật liệu làm kín.

Những sai lầm thường gặp khi chọn Valve LD

1. Chỉ nhìn vào DN: Chỉ đo kích thước đường ống rồi mua van DN80 mà bỏ qua tiêu chuẩn mặt bích như BS, JIS hay ANSI, dẫn đến việc lệch tâm lỗ bulong không lắp vừa.

2. Không kiểm tra PN hoặc Class: Lắp Valve LD chịu áp tối đa PN10 vào đường ống có áp suất vận hành 14 bar, gây trào gioăng hoặc nứt thân van.

3. Bỏ qua môi chất: Dùng van có gioăng cao su NBR cho môi chất có tính axit nhẹ khiến gioăng bị ăn mòn và biến dạng chỉ sau thời gian ngắn.

4. Nhầm kiểu kết nối: Chọn van kết nối Wafer cho vị trí xả cuối đường ống thay vì chọn dạng Lug có ren bắt bulong độc lập.

5. Không kiểm tra nhiệt độ: Đặt van sử dụng gioăng EPDM chịu tối đa 120 độ C vào hệ thống hơi nóng 160 độ C làm gioăng tan chảy.

6. Không kiểm tra kích thước lắp đặt: Thay van cũ bằng Valve LD mới nhưng chiều dài thân van lệch nhau, khiến đường ống bị hở hoặc nén quá mức.

Cách chọn Valve LD phù hợp cho hệ thống

Sử dụng danh sách kiểm tra bên dưới trước khi quyết định mua hàng:

• Xác định kích thước danh nghĩa đường ống DN.

• Xác định môi chất lưu thông như nước sạch, nước thải, hơi nóng, khí, hóa chất.

• Xác định áp suất làm việc thực tế và áp suất đỉnh của hệ thống.

• Xác định dải nhiệt độ làm việc tối đa.

• Kiểm tra vật liệu thân van như gang, thép, inox, đồng.

• Kiểm tra vật liệu gioăng phớt làm kín như EPDM, PTFE, NBR, Metal.

• Xác định kiểu kết nối như ren, bích, wafer, lug.

• Xác định kiểu vận hành như tay gạt, tay quay, đầu điện, đầu khí nén.

• Kiểm tra chiều dài và kích thước lắp đặt thực tế.

• Đối chiếu catalogue và model chính xác từ nhà sản xuất.

• Kiểm tra đầy đủ chứng từ CO và CQ nếu công trình yêu cầu.

Lưu ý khi lắp đặt và vận hành Valve LD

Để đảm bảo Valve LD vận hành an toàn và đạt tuổi thọ tối đa, hãy thực hiện đúng quy trình sau:

• Làm sạch đường ống: Xả sạch xỉ hàn, rác cơ học và cát bên trong đường ống trước khi gá lắp van.

• Kiểm tra chiều dòng chảy: Quan sát mũi tên chỉ hướng dòng chảy đúc nổi trên thân van nếu có để đặt đúng chiều.

• Thao tác đúng lực: Không nối thêm ống thép vào tay gạt hoặc tay quay để gia tăng lực vặn, hành động này dễ làm cong trục van hoặc gãy đĩa van.

• Siết bulong đối ứng: Khi bắt bích, siết đều các bulong theo cặp đối xứng hình chữ X để lực nén đệm làm kín phân bố đồng đều.

• Kiểm tra rò rỉ: Tăng áp từ từ và kiểm tra kỹ các điểm kết nối trước khi nghiệm thu vận hành.

• Vận hành đúng giới hạn: Không vượt quá áp suất và nhiệt độ cho phép của van.

• Bảo trì định kỳ: Kiểm tra phớt làm kín và tra mỡ cơ cấu truyền động theo khuyến cáo của hãng. [chèn link: quy trình bảo trì van công nghiệp]

Câu hỏi thường gặp về Valve LD

1. Van LD là gì?

Valve LD là tên gọi hoặc mã dòng van công nghiệp dùng để kiểm soát, đóng mở hoặc điều tiết dòng môi chất trong đường ống. Ký hiệu LD đại diện cho model hoặc series của nhà sản xuất, cần kiểm tra catalogue kỹ thuật để xác định chính xác cấu tạo và nguyên lý hoạt động.

2. Valve LD dùng cho môi chất nào?

Khả năng đáp ứng môi chất phụ thuộc vào model, vật liệu thân van và vật liệu làm kín. Không mặc định dùng được cho mọi môi chất, bạn cần dựa vào thông số của nhà sản xuất để chọn đúng van cho nước, khí, dầu hay hóa chất.

3. Valve LD có những kích thước nào?

Tùy thuộc vào catalogue thực tế của nhà sản xuất, dải kích thước của Valve LD có thể trải dài từ các size nhỏ DN15 kết nối ren đến các kích thước lớn DN600 kết nối mặt bích hoặc wafer.

4. Làm sao chọn Valve LD đúng cho đường ống?

Để chọn van chính xác, bạn cần căn cứ vào 5 yếu tố kỹ thuật cốt lõi: kích thước DN -> cấp áp suất -> nhiệt độ làm việc -> môi chất lưu thông -> kiểu kết nối.

5. Valve LD có thể thay thế loại van khác không?

Có thể thay thế trong một số trường hợp nếu model van LD tương đương hoàn toàn về chức năng, kích thước lắp đặt, chuẩn kết nối, cấp áp suất, vật liệu và điều kiện vận hành của hệ thống.

Kết luận: Chọn van LD đúng từ thông số thực tế

Để hệ thống đường ống vận hành an toàn và bền bỉ, việc chọn mua van LD phải dựa trên việc phân tích kỹ lưỡng các thông số thực tế theo đúng model. Kỹ sư không nên chọn van chỉ dựa vào tên gọi hoặc kích thước DN, mà cần đối chiếu chuỗi thông số kỹ thuật gồm: DN -> PN hoặc Class -> Vật liệu thân -> Môi chất -> Nhiệt độ -> Kiểu kết nối -> Kiểu vận hành.

Bạn đang gặp khó khăn trong việc chọn đúng model van LD cho công trình?

Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để tra cứu catalogue chính xác, xem bảng thông số chi tiết hoặc gửi thông tin DN, môi chất, áp suất để được tư vấn chọn model phù hợp nhất cho hệ thống đối với van ld.
