Check valve standard là gì? Tổng hợp các tiêu chuẩn van một chiều chuẩn xác nhất

Vì sao check valve cần tuân thủ đúng tiêu chuẩn?

Trong bất kỳ hệ thống đường ống công nghiệp hay dân dụng nào, việc trang bị van một chiều để bảo vệ thiết bị khỏi hiện tượng dòng chảy ngược là điều tối quan trọng. Tuy nhiên, khi tiến hành tìm kiếm và lựa chọn check valve standard, các kỹ sư và kỹ thuật viên thường bắt gặp một ma trận ký hiệu phức tạp như API, ASME, ANSI, DIN, EN, JIS, PN hay Class. Sự đa dạng này rất dễ dẫn đến những nhầm lẫn chết người: Tiêu chuẩn nào quy định thiết kế thân van? Tiêu chuẩn nào quy định kích thước mặt bích? Liệu thông số PN16 có thực sự tương đương hoàn toàn với Class 150 không? Nếu chọn sai check valve standard, hệ thống đối mặt với nguy cơ rò rỉ lưu chất, lệch tâm kết nối hoặc không đáp ứng được áp lực vận hành. Bài viết dưới đây sẽ phân tích chi tiết từng nhóm tiêu chuẩn quốc tế và phương pháp ứng dụng chúng một cách chuẩn xác nhất trong thực tế.

Check valve standard là gì?

Theo định nghĩa kỹ thuật chuẩn hóa, check valve standard là hệ thống tiêu chuẩn và quy định kỹ thuật được áp dụng cho van một chiều, bao gồm các yêu cầu toàn diện liên quan đến thiết kế cấu trúc, vật liệu chế tạo, thông số kích thước, quy trình thử nghiệm, định mức áp suất và kiểu kết nối tùy thuộc vào từng tiêu chuẩn cụ thể. Một sản phẩm check valve standard hoàn chỉnh có thể đồng thời tuân thủ nhiều hệ tiêu chuẩn khác nhau cho từng khía cạnh độc lập của sản phẩm. Cần lưu ý rằng khái niệm "standard" không chỉ bó hẹp trong một vấn đề duy nhất mà trải rộng qua nhiều yếu tố cốt lõi như dung sai kích thước, phương pháp kiểm tra độ kín, quy chuẩn đánh dấu sản phẩm hay giới hạn nhiệt độ chịu lực. Không nên nhầm lẫn rằng các hệ tiêu chuẩn như API, ASME, DIN hay JIS đều quản lý van theo cùng một cách, bởi mỗi hệ thống đều có phạm vi áp dụng và triết lý thiết kế riêng biệt.

Check valve là gì và có vai trò gì trong hệ thống?

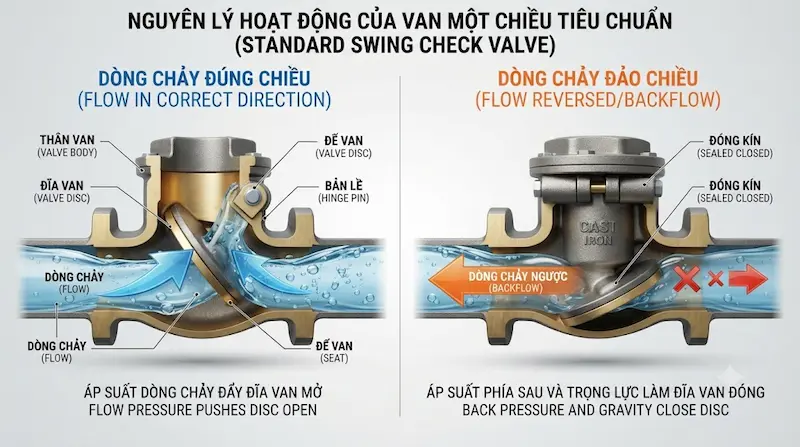

Thiết bị check valve (hay còn gọi là van một chiều) đóng vai trò là thiết bị cơ khí tự động cho phép dòng chảy của lưu chất đi qua theo một hướng nhất định và tự động khóa chặt khi có xu hướng đảo chiều dòng chảy, hoàn toàn không cần sự can thiệp vận hành thủ công của con người như các dòng van khóa thông thường. Nguyên lý cơ bản dựa trên chênh lệch áp suất: khi dòng thuận xuất hiện, lực đẩy của môi chất sẽ mở đĩa van để dòng chảy đi qua; ngược lại, khi dòng chảy đảo chiều hoặc áp lực hạ xuống, đĩa van lập tức đóng sập lại nhờ trọng lực hoặc lực đàn hồi của lò xo để ngăn dòng chảy ngược. Sự hình thành các thông số kỹ thuật và tiêu chuẩn kỹ thuật của check valve standard không chỉ ảnh hưởng đến khả năng đóng mở đơn thuần mà còn quyết định trực tiếp đến độ bền cơ học, khả năng chịu áp lực đỉnh, tiêu chuẩn kiểm tra độ kín và mức độ tương thích kết nối với toàn bộ mạng lưới đường ống.

Các tiêu chuẩn check valve phổ biến hiện nay

Thị trường thiết bị công nghiệp hiện nay phân loại các dòng van một chiều dựa trên các hệ thống check valve standard chủ đạo sau:

• API (American Petroleum Institute): Hệ thống tiêu chuẩn hàng đầu xuất phát từ Viện Dầu khí Hoa Kỳ, thường bắt gặp trong các hệ thống dầu khí, lọc hóa dầu và công nghiệp quy trình khắc nghiệt.

• ASME (American Society of Mechanical Engineers): Quy chuẩn kỹ thuật toàn diện của Hiệp hội Kỹ sư Cơ khí Mỹ, chi phối mạnh mẽ các yêu cầu về thiết kế, kích thước, vật liệu và phương pháp kiểm định.

• ANSI (American National Standards Institute): Thường xuất hiện song hành khi bàn về hệ thống kích thước mặt bích, định mức áp suất Class và khả năng tương thích liên kết.

• DIN / EN: Hệ thống tiêu chuẩn công nghiệp Đức và châu Âu, rất phổ biến tại Việt Nam với các dải áp suất định danh quen thuộc như PN10, PN16, PN25 và PN40.

• JIS (Japanese Industrial Standards): Tiêu chuẩn công nghiệp Nhật Bản, đặc trưng với các dải áp lực định danh theo ký hiệu K như JIS 5K, JIS 10K và JIS 16K.

• BS (British Standards): Tiêu chuẩn Anh quốc, đôi khi được áp dụng trong một số dự án hạ tầng kỹ thuật đặc thù truyền thống.

Tiêu chuẩn thiết kế, tiêu chuẩn kết nối và tiêu chuẩn thử nghiệm khác nhau thế nào?

Sự khác biệt chuyên môn cốt lõi khi tìm hiểu về check valve nằm ở việc phân định rạch ròi giữa các nhóm tiêu chuẩn khác nhau, tránh tình trạng gom chung mọi thứ thành một khái niệm mơ hồ. Nhóm tiêu chuẩn thiết kế chịu trách nhiệm quy định cấu tạo hình học, chiều dài thân van, dung sai vật liệu và khả năng chịu lực nội tại. Nhóm tiêu chuẩn kết nối xác định kích thước mặt bích, số lượng lỗ bu-lông, đường kính vòng tâm lỗ và tiêu chuẩn bề mặt làm kín để đảm bảo van lắp vừa khít vào đường ống. Nhóm tiêu chuẩn thử nghiệm lại quy định tường tận phương pháp kiểm tra độ kín thân van, áp suất thử thủy lực và khả năng chống rò rỉ dưới áp cao. Một thiết bị thực tế hoàn toàn có thể được thiết kế theo tiêu chuẩn ASME nhưng sử dụng mặt bích kết nối theo tiêu chuẩn DIN tùy thuộc vào yêu cầu đặc thù của dự án.

PN, Class và K: Có phải đều là áp suất không?

Các thông số biểu thị áp suất trong các hệ thống check valve thường gây ra nhiều tranh cãi nếu người dùng quy đổi một cách máy móc. Hệ thống châu Âu sử dụng ký hiệu PN (Nominal Pressure) như PN10, PN16, PN25, PN40. Hệ thống tiêu chuẩn Mỹ sử dụng ký hiệu Class (ví dụ Class 150, Class 300, Class 600, Class 900) dựa trên biểu đồ áp suất - nhiệt độ (pressure-temperature rating). Trong khi đó, hệ thống Nhật Bản dùng ký hiệu K như 5K, 10K, 16K. Một sai lầm phổ biến là mặc định quy đổi nhanh rằng PN16 tương đương hoàn toàn với Class 150. Trên thực tế, khả năng chịu áp thực tế của hai thông số này có sự dao động tùy thuộc vào nhiệt độ môi chất và vật liệu chế tạo (như gang, thép carbon hay inox), do đó việc quy đổi trực tiếp mà không đối chiếu catalogue kỹ thuật là cực kỳ rủi ro.

So sánh check valve theo API, DIN/EN và JIS

Việc lựa chọn check valve không có đáp án tuyệt đối là "tốt nhất", mà phụ thuộc hoàn toàn vào thiết kế tổng thể của hệ thống, tiêu chuẩn kỹ thuật của toàn bộ dự án, bản chất môi chất truyền dẫn, áp suất, nhiệt độ vận hành và mức độ đồng bộ với các thiết bị lắp đặt xung quanh.

Các loại check valve và tiêu chuẩn cần quan tâm

Mỗi chủng loại van một chiều đều đòi hỏi sự tuân thủ nghiêm ngặt theo các bộ check valve riêng biệt:

• Swing check valve (Van một chiều lá lật): Hoạt động dựa trên đĩa van dạng bản lề xoay, phù hợp với hầu hết các hệ thống đường ống lớn; đòi hỏi tiêu chuẩn thiết kế thân van phải đảm bảo góc mở tối ưu cho dòng chảy.

• Wafer check valve (Van một chiều dạng kẹp): Thiết kế mỏng, gọn nhẹ, được kẹp trực tiếp giữa hai mặt bích; loại này đòi hỏi tiêu chuẩn kết nối mặt bích phải cực kỳ chính xác để tránh kẹt đĩa van.

• Dual plate check valve (Van một chiều cánh bướm kép): Sử dụng hai nửa cánh van lò xo gập, thiết kế siêu gọn giúp tiết kiệm không gian lắp đặt đáng kể trong các trạm bơm.

• Lift check valve (Van một chiều dạng nâng): Đĩa van chuyển động lên xuống theo phương thẳng đứng, thường ưu tiên lựa chọn cho các hệ thống hơi nóng hoặc khí nén có yêu cầu độ kín khít cao.

• Ball check valve (Van một chiều dạng bi): Sử dụng viên bi di động làm cơ cấu đóng mở tự động, chuyên dùng cho các dòng lưu chất có độ nhớt cao hoặc nước thải chứa cặn.

Thông số cần kiểm tra khi chọn check valve

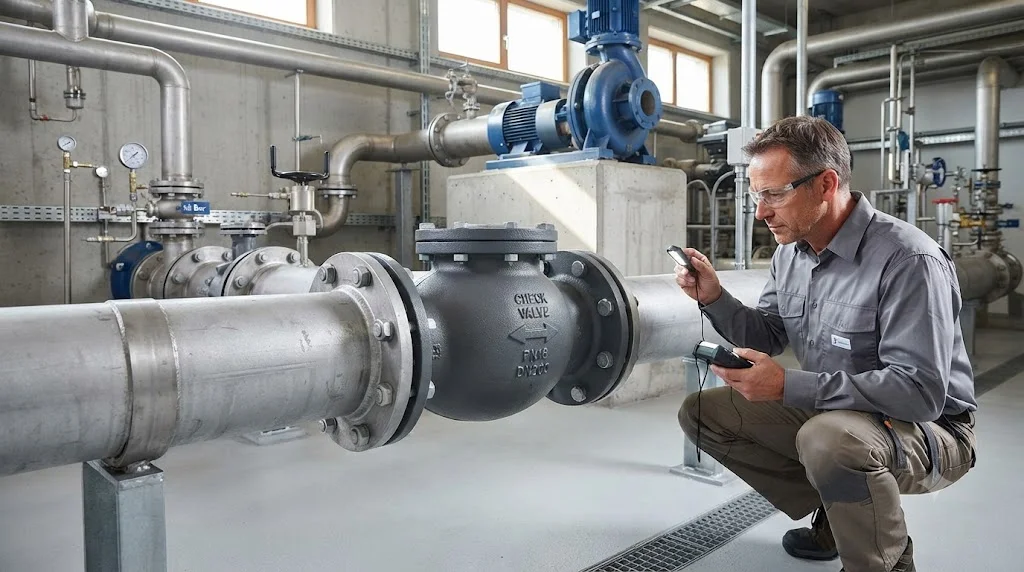

Check valve standard được sử dụng trong những hệ thống nào?

Các bộ check valve hiện diện xuyên suốt trong mọi lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp nước: Các trạm bơm cấp nước sạch đô thị, mạng lưới đường ống truyền tải nước sạch và các hệ thống tăng áp nhà cao tầng.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống cấp nước cứu hỏa chuyên dụng, các trạm bơm diesel/electric PCCC và mạng lưới đầu phun Sprinkler.

• Hệ thống HVAC: Các vòng tuần hoàn nước lạnh chiller, tháp giải nhiệt (cooling tower) và hệ thống điều hòa không khí trung tâm.

• Ngành dầu khí: Các đường ống vận chuyển dầu thô, khí thiên nhiên và các phân xưởng công nghệ lọc hóa dầu áp lực cao.

• Nhà máy công nghiệp: Các dây chuyền cấp hơi bão hòa, khí nén áp lực lớn, hệ thống nước làm mát lò hơi và đường ống dẫn dung dịch hóa chất.

Khi nào cần chọn check valve theo tiêu chuẩn cụ thể?

Việc áp dụng nghiêm ngặt các bộ check valve  trở thành yêu cầu bắt buộc khi hồ sơ kỹ thuật của dự án quy định rõ ràng tiêu chuẩn quốc tế, toàn bộ hệ thống đòi hỏi sự đồng bộ hóa tuyệt đối về thiết bị, công trình cần các chứng nhận kiểm định và kiểm tra chất lượng ngặt nghèo, hoặc khi thiết bị phải vận hành liên tục trong điều kiện áp suất và nhiệt độ cao. Nguyên tắc vàng là tiêu chuẩn của van một chiều phải được xem xét đồng bộ với tiêu chuẩn của toàn bộ hệ thống đường ống và các thiết bị liên quan như bơm, van điều khiển hay mặt bích.

Sai lầm thường gặp khi lựa chọn check valve

• Nghĩ “standard” chỉ đơn thuần là PN hoặc Class: Bỏ qua các yêu cầu về tiêu chuẩn thiết kế vật liệu, chiều dài thân và dung sai chế tạo.

• Chỉ nhìn vào kích thước DN: Quên mất rằng thông số DN chỉ biểu thị khẩu độ danh nghĩa chứ không đảm bảo sự tương thích về kiểu kết nối mặt bích.

• Quy đổi PN và Class một cách máy móc: Áp dụng sai biểu đồ nhiệt độ - áp suất, dẫn đến nguy cơ biến dạng hoặc phá hủy thân van khi vận hành ở nhiệt độ cao.

• Chỉ kiểm tra tiêu chuẩn thân van mà bỏ qua mặt bích: Khiến cho tâm lỗ bu-lông kết nối giữa van và đường ống bị lệch, không thể thi công lắp đặt.

• Không kiểm tra tính tương thích của môi chất: Sử dụng dòng van gang tiêu chuẩn nước cho các hệ thống hóa chất ăn mòn hoặc hơi quá nhiệt.

• Bỏ qua hướng lắp đặt dòng chảy: Lắp ngược chiều van một chiều khiến cơ chế đóng mở bị tê liệt, gây hiện tượng dòng chảy ngược phá hủy thiết bị.

Cách chọn check valve đúng standard

Để đảm bảo hiệu suất vận hành tối ưu, quá trình lựa chọn thiết bị cần tuân thủ tuần tự theo quy trình 7 bước kỹ thuật sau:

1. Bước 1: Xác định môi chất: Làm rõ lưu chất chảy trong ống là nước sạch, nước thải, hơi nóng, khí nén, dầu mỏ hay dung dịch hóa chất.

2. Bước 2: Xác định kích thước DN: Đo đạc hoặc tra cứu thông số khẩu độ đường ống (ví dụ DN50, DN80, DN100, DN150...).

3. Bước 3: Xác định pressure rating: Lựa chọn cấp áp suất tương ứng theo hệ PN (châu Âu), Class (Mỹ) hoặc K (Nhật Bản).

4. Bước 4: Xác định loại check valve: Chọn dạng swing, wafer, dual plate, lift hay ball check valve phù hợp với không gian và đặc tính dòng chảy.

5. Bước 5: Xác định vật liệu chế tạo: Chọn gang, gang cầu, thép carbon hoặc các mác inox 304, inox 316 tùy thuộc vào độ ăn mòn của môi chất.

6. Bước 6: Kiểm tra tiêu chuẩn kết nối: Rà soát kỹ lưỡng tiêu chuẩn mặt bích hoặc ren kết nối đối với các dòng van wafer hoặc van lắp bích.

7. Bước 7: Đối chiếu catalogue nhà sản xuất: Kiểm tra chéo biểu đồ áp suất - nhiệt độ, áp suất thử nghiệm, kích thước hình học và bộ check valve gốc.

Câu hỏi thường gặp về check valve

Check valve standard là gì?

Check valve là hệ thống tiêu chuẩn kỹ thuật áp dụng cho van một chiều, bao gồm toàn bộ các yêu cầu khắt khe về thiết kế cơ khí, vật liệu chế tạo, dung sai kích thước, kiểu kết nối và quy trình thử nghiệm tùy theo từng tiêu chuẩn quốc tế cụ thể.

Check valve thường sử dụng những tiêu chuẩn nào?

Các hệ tiêu chuẩn phổ biến nhất trên thị trường hiện nay bao gồm API, ASME, DIN, EN, JIS và BS. Tuy nhiên, phạm vi ứng dụng và thông số kỹ thuật của từng tiêu chuẩn có sự khác biệt lớn, đòi hỏi kỹ sư phải kiểm tra kỹ lưỡng catalogue của sản phẩm.

PN16 có tương đương Class 150 không?

Không nên xem PN16 và Class 150 là hai cấp áp suất hoàn toàn tương đương trong mọi điều kiện vận hành. Người sử dụng bắt buộc phải kiểm tra tiêu chuẩn áp dụng, vật liệu chế tạo, nhiệt độ dòng chảy và biểu đồ pressure-temperature rating của từng thiết bị cụ thể.

ANSI có phải tiêu chuẩn của check valve không?

ANSI thường được nhắc đến trong bối cảnh hệ tiêu chuẩn và kích thước kết nối mặt bích tại Mỹ. Khi chọn mua van, cần xác định rõ tiêu chuẩn nào đang quy định thiết kế thân van, tiêu chuẩn nào quy định mặt bích kết nối để đảm bảo tính đồng bộ.

Kết luận

Việc nắm vững kiến thức chuyên sâu về check valve standard giúp chủ đầu tư và kỹ sư cơ điện kiểm soát hoàn toàn chất lượng vật tư, loại bỏ triệt để rủi ro lệch thông số kỹ thuật và đảm bảo hệ thống đường ống vận hành ổn định, an toàn suốt vòng đời công trình.
