Van Vi Sinh: Giải Pháp Kiểm Soát Dòng Chảy Tiêu Chuẩn Sạch Cho Ngành Công Nghiệp Độ Chính Xác Cao

Trong các dây chuyền sản xuất hiện đại thuộc khối ngành thực phẩm, dược phẩm và sinh học, việc bảo toàn độ vô trùng của dòng lưu chất là nguyên tắc sống còn quyết định đến chất lượng sản phẩm đầu ra. Hệ thống đường ống thông thường với các điểm nối thô ráp hoặc góc khuất cơ khí rất dễ trở thành nơi trú ngụ lý tưởng cho vi khuẩn, nấm mốc và các mảng bám hữu cơ tích tụ. Việc ô nhiễm này không chỉ phá hủy toàn bộ lô hàng trị giá hàng tỷ đồng mà còn làm ảnh hưởng nghiêm trọng đến uy tín của thương hiệu và sức khỏe người tiêu dùng. Để giải quyết triệt để nguy cơ nhiễm khuẩn chéo, việc tích hợp cấu kiện van vi sinh chuyên dụng là bắt buộc để đảm bảo dòng lưu chất di chuyển trong một môi trường vô trùng tuyệt đối.

Van vi sinh là gì?

Định nghĩa theo bộ tiêu chuẩn kỹ thuật chất lưu, van vi sinh là loại van được chế tạo chủ yếu từ inox 304 hoặc inox 316L, có bề mặt đánh bóng, thiết kế hạn chế điểm chết và đáp ứng các tiêu chuẩn vệ sinh để kiểm soát dòng lưu chất trong các hệ thống thực phẩm, đồ uống, dược phẩm và mỹ phẩm. Thiết bị này hoạt động như một chốt chặn điều tiết thông minh, bảo đảm không có bất kỳ khe hở hay hốc kẹt nào có thể giữ lại lưu chất cũ sau mỗi chu trình xả rửa.

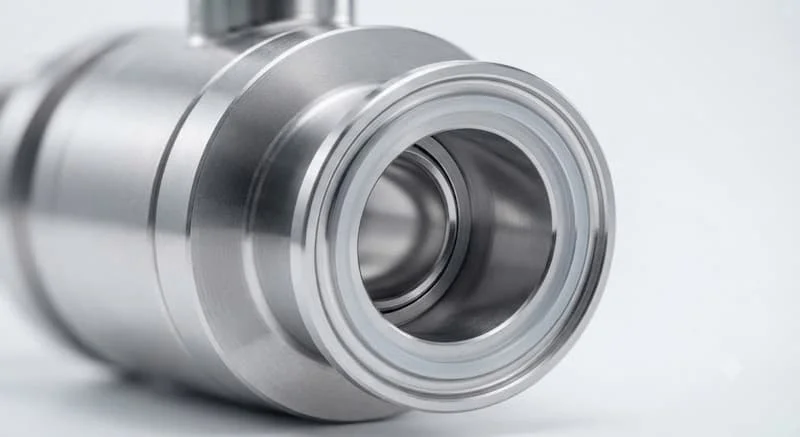

Về cấu tạo tổng thể, thiết bị sở hữu vách trong và vách ngoài phẳng mịn, không tì vết nhờ quy trình xử lý bề mặt bằng công nghệ cơ khí chính xác và điện hóa. Chức năng cốt lõi của linh kiện là đóng, khóa, phân nhánh hoặc lấy mẫu dòng lưu chất mà không sinh ra độc tố hay làm biến đổi các chỉ số lý hóa của sản phẩm.

Đặc điểm nổi bật của dòng thiết bị này là độ bóng lòng van siêu cao và cấu trúc hình học trơn nhẵn. Mọi góc cạnh đều được bo tròn mềm mại, giúp tối ưu hóa dòng chảy, triệt tiêu hoàn toàn các điểm mù thủy lực, mang lại khả năng kháng khuẩn chủ động tuyệt đối cho toàn bộ hệ thống đường ống.

Cấu tạo và nguyên lý hoạt động của van vi sinh

Sự hoàn thiện cơ khí của dòng thiết bị này nằm ở cấu trúc tinh giản, dễ tháo lắp nhưng đạt độ kín khít cơ học vô cùng khắt khe.

• Thân van: Phần vỏ chịu lực đúc bằng phôi thép không gỉ SUS304 hoặc SUS316L cao cấp, được đánh bóng bóng gương cả bên trong lẫn bên ngoài.

• Đĩa van hoặc bi van: Bộ phận chặn dòng di chuyển linh hoạt, bề mặt nhẵn mịn tuyệt đối để dòng lưu chất không thể bám dính.

• Gioăng làm kín: Sử dụng các dải vật liệu đàn hồi đạt chuẩn y tế như silicone, EPDM hoặc PTFE, chịu nhiệt độ cao và không chứa tạp chất độc hại.

• Bộ phận truyền động: Hệ thống vận hành cơ học bằng tay gạt hoặc tích hợp các đầu điều khiển tự động bằng khí nén và motor điện.

• Cơ cấu kết nối: Được thiết kế phổ biến theo dạng nối nhanh Clamp, nối hàn đối đầu Weld hoặc nối ren theo tiêu chuẩn vệ sinh.

Nguyên lý hoạt động của van dựa trên sự dịch chuyển của đĩa van hoặc bi van để thay đổi trạng thái đóng mở của lòng dẫn. Khi có lệnh điều khiển, trục van sẽ xoay hoặc nâng hạ cấu kiện chặn dòng, cho phép dòng chất lỏng đi qua với hệ số cản thủy lực bằng không. Khi đóng van, lực ép từ bộ truyền động sẽ đẩy đĩa chặn ép chặt vào vách gioăng cao su, cách ly dòng chảy một cách hoàn toàn. Nhờ thiết kế tối ưu hóa hình học, toàn bộ lượng lưu chất dư thừa trong buồng van sẽ được xả hết hoàn toàn, không lưu lại bất kỳ giọt cặn nào trong lòng thiết bị.

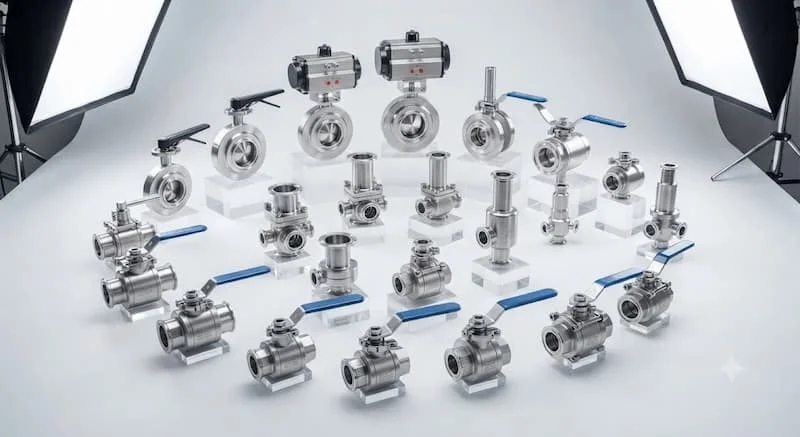

Các loại van vi sinh phổ biến

Để đáp ứng các nhu cầu công nghệ khác nhau trong từng phân đoạn của dây chuyền vô trùng, các loại van vi sinh được phát triển đa dạng về cả công năng lẫn phương thức vận hành.

Nếu phân loại theo chức năng kiểm soát dòng chảy, hệ thống hiện ứng dụng sáu dòng van cốt lõi:

• Van bi vi sinh: Cấu tạo quả bi đục lỗ xuyên tâm, cho lưu lượng đi qua tối đa, phù hợp cho các chất lỏng có độ nhớt cao như siro, nước sốt.

• Van bướm vi sinh: Thiết kế cánh bướm xoay 90 độ, kết cấu cực kỳ nhỏ gọn, dễ tháo lắp vệ sinh, là dòng van phổ biến nhất.

• Van màng vi sinh: Sử dụng một màng ngăn đàn hồi để cách ly hoàn toàn trục van với lưu chất, chuyên dùng cho ngành dược phẩm vắc xin.

• Van một chiều vi sinh: Cho phép dòng sữa, nước trái cây chỉ đi theo một hướng, ngăn chặn hiện tượng dội ngược dòng gây nhiễm khuẩn.

• Van lấy mẫu vi sinh: Linh kiện nhỏ lắp trên bồn chứa để rút một lượng lưu chất nhỏ ra kiểm nghiệm vi sinh một cách an toàn.

• Van an toàn vi sinh: Tự động xả áp khi áp lực trong bồn vượt ngưỡng, bảo vệ đường ống không bị nứt vỡ.

Nếu phân loại theo phương thức kết nối, thiết bị sử dụng kiểu nối Clamp kẹp nhanh tháo lắp trong vài giây, nối hàn vĩnh viễn cho độ kín tuyệt đối, và nối ren tiêu chuẩn vệ sinh. Về phương thức điều khiển, hệ thống phân tách rõ ràng giữa tay gạt cơ học, bộ điều khiển khí nén tốc độ cao và bộ điều khiển điện điều tiết tuyến tính chính xác.

Thông số van vi sinh

Để bản vẽ thiết kế công nghệ đạt chuẩn kiểm định y tế và an toàn thực phẩm, các kỹ sư cần đối chiếu chính xác các định mức cơ lý của linh kiện:

Việc kiểm soát chặt chẽ thông số độ nhám Ra là yếu tố tiên quyết để đảm bảo thiết bị đạt chuẩn vệ sinh cao cấp, không tạo ra các rãnh xước viba cho vi sinh vật bám ngụ.

So sánh van vi sinh inox 304 và inox 316L

Việc phân tích sâu sự khác biệt giữa hai mác thép không gỉ này giúp chủ đầu tư tối ưu hóa chi phí mua sắm vật tư mà vẫn đạt hiệu quả công nghệ tối đa.

Về khả năng chống ăn mòn và độ sạch, mác thép inox 316L vượt trội hơn hẳn nhờ giảm thiểu hàm lượng cacbon xuống mức cực thấp và bổ sung nguyên tố niken cùng molybdnum. Sự thay đổi cấu trúc này giúp van inox 316L chịu được các môi trường có tính xâm thực mạnh, kháng lại sự ăn mòn của gốc clo và các dung dịch axit sát trùng nồng độ cao. Van inox 304 có năng lực kháng gỉ tốt trong điều kiện nước sạch và môi trường hữu cơ tự nhiên nhưng sẽ bị xuất hiện các đốm ố nếu ngâm trong hóa chất tẩy rửa mạnh lâu ngày.

Về phương diện chi phí và ứng dụng, van inox 304 có giá thành hợp lý hơn, là lựa chọn phổ biến trong các dây chuyền sản xuất bia, nước giải khát, sữa và chế biến nông sản. Trong khi đó, dòng van inox 316L có giá thành rất cao, được khuyến nghị bắt buộc sử dụng cho các công đoạn sản xuất thuốc tiêm, vắc xin, huyết thanh thuộc ngành dược phẩm và các thiết bị y tế phòng thí nghiệm đòi hỏi độ vô trùng tuyệt đối.

Vì sao van vi sinh phải đáp ứng tiêu chuẩn vệ sinh?

Sự khắt khe trong việc kiểm định chất lượng bề mặt của dòng van này xuất phát từ những yêu cầu ngặt nghèo về an toàn sinh học.

Lý do hàng đầu là để hạn chế tối đa sự hình thành và phát triển của màng sinh học vi khuẩn. Bề mặt van có độ nhám Ra siêu mịn sẽ khiến các phân tử hữu cơ không thể tìm được điểm bám để khu trú. Điều này giúp hệ thống dễ dàng thực hiện quy trình vệ sinh tại chỗ CIP và tiệt trùng tại chỗ SIP bằng hơi nước nóng ở nhiệt độ cao mà không cần phải tháo rời toàn bộ đường ống, giúp tiết kiệm thời gian và nhân lực vận hành.

Hậu quả của việc sử dụng van công nghiệp thông thường vào các vị trí nhạy cảm này là vô cùng tai hại. Lưu chất đọng lại trong các hốc van sẽ bị lên men, sinh độc tố và gây ra hiện tượng nhiễm chéo giữa các lô sản xuất khác nhau. Nhà máy sẽ phải đối mặt với nguy cơ bị thu hồi sản phẩm, đình chỉ hoạt động và chịu tổn thất khổng lồ về mặt kinh tế do không tuân thủ nghiêm túc các tiêu chuẩn sản xuất tốt GMP.

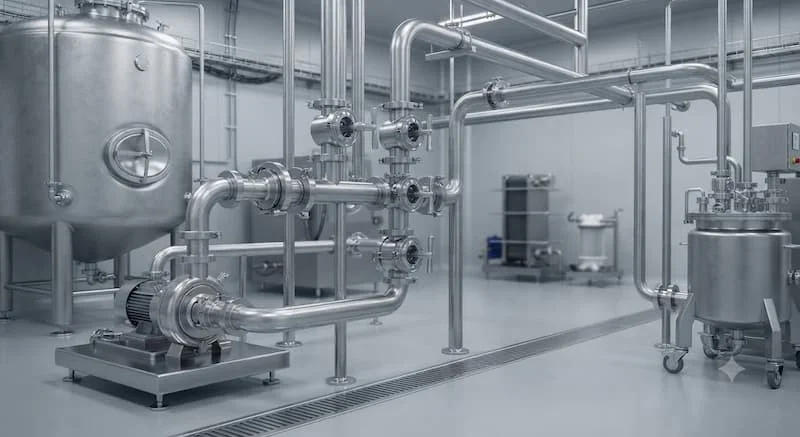

Van vi sinh được ứng dụng ở đâu?

Sở hữu những đặc tính lý hóa cao cấp và năng lực vô trùng tuyệt vời, ứng dụng của dòng thiết bị này có mặt trong tất cả các ngành sản xuất có yêu cầu nghiêm ngặt về độ sạch:

Trong công nghiệp đồ uống và chế biến thực phẩm, van được lắp đặt tại các bồn lên men của nhà máy bia, nhà máy sản xuất sữa tươi, sữa bột, dây chuyền chiếc rót nước giải khát, nước mắm, dầu ăn và các xưởng chế biến nước sốt gia vị đóng hộp.

Trong ngành y dược và hóa mỹ phẩm, thiết bị là cấu kiện cốt lõi trong hệ thống đường ống dẫn nước cất pha tiêm, bồn chứa hóa chất mỹ phẩm, dầu gội, kem dưỡng da, các hệ thống lọc nước tinh khiết RO, máy chạy thận nhân tạo và các thiết bị y tế chẩn đoán chuyên sâu trong bệnh viện.

Những sai lầm thường gặp khi lựa chọn van vi sinh

Trong thực tế cung ứng vật tư, nhiều lỗi kỹ thuật vẫn thường xảy ra do người mua chưa thấu hiểu hết đặc tính của dòng van sạch:

• Lựa chọn sai mác vật liệu inox: Sử dụng van inox 304 cho dây chuyền sản xuất có chứa dung dịch muối sinh lý hoặc hóa chất tẩy rửa có tính xâm thực cao, làm van nhanh chóng bị hoen ố.

• Bỏ qua việc kiểm tra chứng nhận tiêu chuẩn vệ sinh: Mua các loại van công nghiệp giá rẻ được mài bóng sơ sài vách ngoài, nhưng lòng van bên trong vẫn thô ráp, không đạt chuẩn Ra quốc tế.

• Lựa chọn sai quy cách kiểu kết nối cơ khí: Nhầm lẫn giữa tiêu chuẩn kích thước hệ DIN và hệ SMS, khiến đầu kẹp Clamp không thể khớp nối khít khao với đường ống có sẵn, gây rò rỉ lưu chất.

• Không đối chiếu thông số áp suất và nhiệt độ làm việc đỉnh: Chọn van có gioăng cao su chịu nhiệt kém cho hệ thống tiệt trùng hơi nước SIP, khiến gioăng bị chảy nhão và mất khả năng bít kín sau vài lần hấp.

Checklist lựa chọn van vi sinh phù hợp

Để đảm bảo quy trình mua sắm vật tư diễn ra chuẩn xác, đáp ứng hoàn hảo các tiêu chuẩn kiểm định của Bộ Y tế, bạn nên áp dụng bộ checklist kiểm tra dưới đây:

• Xác định rõ tính chất hóa lý của môi trường lưu chất để chọn mác inox 304 hay 316L.

• Chọn đúng chủng loại van (van bướm, van bi hay van màng) phù hợp với độ nhớt và yêu cầu điều tiết của dòng chảy.

• Kiểm tra chính xác kiểu kết nối hiện trạng của đường ống là dạng kẹp Clamp, nối hàn hay nối ren.

• Đối chiếu tiêu chuẩn hình học mà hệ thống đang áp dụng (Tiêu chuẩn DIN, SMS, ISO hay 3A) để đảm bảo tính đồng bộ.

• Lựa chọn phương thức điều khiển phù hợp với mức độ tự động hóa của nhà máy (Chạy tay gạt cơ hay điều khiển khí nén tự động).

• Kiểm tra ngưỡng giới hạn về áp suất làm việc và nhiệt độ chịu đựng tối đa của vòng gioăng bít kín.

• Tìm kiếm và đặt mua sản phẩm từ các nhà cung ứng vật tư vi sinh uy tín, có đầy đủ chứng chỉ chất lượng xuất xứ.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình thi công lắp ráp dòng van sạch đòi hỏi sự tỉ mỉ và cẩn trọng tuyệt đối từ người thợ kỹ thuật. Khi vận chuyển và lắp đặt, tuyệt đối không được dùng vật cứng va chạm làm trầy xước lòng trong của thân van hoặc đĩa chặn, vì mỗi vết xước nhỏ đều có thể trở thành tổ ấm cho vi khuẩn sinh sôi. Đối với mối nối Clamp, cần đặt vòng đệm cao su thật cân đối trước khi siết vấu kẹp để đảm bảo dòng chảy đi qua luôn bằng phẳng, không tạo ra các gờ chắn thủy lực. Trước khi đưa hệ thống vào chạy thử nghiệm với nguyên liệu, bắt buộc phải thực hiện chu trình CIP xả rửa toàn diện để loại bỏ bụi bẩn phát sinh trong quá trình thi công.

Công tác bảo trì định kỳ là yếu tố cốt lõi để duy trì tính an toàn sinh học cho toàn nhà máy. Cứ sau một thời gian vận hành nhất định dưới tác động của nhiệt độ tiệt trùng, các vòng gioăng cao su sẽ có xu hướng bị lão hóa, chai cứng và giảm độ đàn hồi. Kỹ sư cần lập kế hoạch kiểm tra và thay mới hệ thống gioăng định kỳ để ngăn chặn nguy cơ rò rỉ áp suất. Đồng thời, việc tuân thủ nghiêm ngặt quy trình vệ sinh CIP/SIP đúng nồng độ hóa chất tẩy rửa sẽ giúp vách inox luôn giữ được độ bóng sáng bóng gương, bảo vệ vẹn toàn chất lượng cho từng lô sản phẩm ra lò.

Câu hỏi thường gặp

Van vi sinh là gì?

Đây là dòng van inox cao cấp có bề mặt lòng trong được đánh bóng siêu mịn, thiết kế không có điểm chết cơ khí, đáp ứng các tiêu chuẩn khắt khe về vệ sinh để chuyên dùng trong ngành thực phẩm và dược phẩm.

Dòng van này bằng inox 304 và 316L có điểm gì khác nhau cốt lõi?

Van chế tạo từ inox 316L có khả năng chống ăn mòn hóa học cao hơn hẳn inox 304, chịu được các môi trường chứa clo, muối và axit mạnh, thường được chỉ định cho ngành dược phẩm vắc xin có yêu cầu vô trùng cao tuyệt đối.

Khi nào hệ thống công nghệ nên ưu tiên lựa chọn sử dụng van bi vi sinh?

Bạn nên dùng van bi khi đường ống dẫn các lưu chất có độ sệt, độ nhớt cao như mạch nha, siro, kem hoặc nước sốt thực phẩm, nhờ lòng van mở hoàn toàn giống như một đoạn ống thẳng, không gây kẹt dòng.

Thiết bị này có thể ứng dụng trong các môi trường dẫn hóa chất được không?

Hoàn toàn được, đặc biệt là các dòng van màng hoặc van bi bằng chất liệu inox 316L. Chúng có năng lực kháng lại sự phá hủy của nhiều loại hóa chất tẩy rửa và dung dịch axit kiềm nồng độ trung bình một cách xuất sắc.

Mức giá của các sản phẩm van sạch hiện nay phụ thuộc vào những yếu tố nào?

Giá thành sản phẩm chịu sự chi phối lớn từ mác vật liệu chế tạo (304 hay 316L), kích thước đường kính cổng van, phương thức kết nối, kiểu vận hành tự động hay chạy tay và thương hiệu xuất xứ của sản phẩm.

Kết luận

Cấu kiện van vi sinh chính là mắt xích công nghệ không thể thay thế trong việc kiến tạo nên một hệ thống sản xuất vô trùng, an toàn và đạt chuẩn quốc tế. Khả năng triệt tiêu các điểm chết thủy lực, bề mặt nhẵn bóng chống bám dính cùng năng lực chịu nhiệt độ hấp tiệt trùng cao giúp thiết bị này bảo vệ vẹn toàn độ tinh khiết của dòng sản phẩm, giúp doanh nghiệp nâng cao năng lực cạnh tranh và giảm thiểu tối đa các rủi ro về nhiễm khuẩn sinh học. Việc đầu tư đúng chủng loại van, mác vật liệu và tuân thủ quy trình bảo dưỡng chuẩn chỉ là bước đi chiến lược để tối ưu hóa hiệu quả vận hành của nhà máy đối với van vi sinh.
