Tê Hàn Inox 304: Giải Pháp Phân Nhánh Đường Ống Bền Bỉ, Chống Ăn Mòn Cao Cấp

Trong sơ đồ thiết kế mạng lưới đường ống áp lực cao và các dây chuyền sản xuất công nghiệp, bài toán phân chia hay hội tụ dòng lưu chất luôn đòi hỏi những phụ kiện có tính liên kết cơ khí tuyệt đối an toàn. Việc sử dụng các phương pháp nối ren truyền thống hoặc vật liệu kim loại thông thường tại các điểm ngã ba rất dễ dẫn đến hiện tượng nứt vỡ ranh giới mối nối do ứng suất dòng chảy thay đổi đột ngột. Sự cố rò rỉ tại các điểm chia nhánh không chỉ gây hao hụt lưu chất mà còn làm suy giảm áp lực vận hành, trực tiếp đe dọa sự an toàn của toàn bộ dây chuyền. Để giải quyết triệt để vấn đề này, việc tích hợp cấu kiện tê inox hàn 304 chuyên dụng chính là phương án kỹ thuật tối ưu giúp hệ thống chuyển dòng luôn kín khít và kiên cố dài lâu.

Tê hàn inox 304 là gì?

Định nghĩa theo bộ tiêu chuẩn vật tư đường ống, tê inox hàn 304 là phụ kiện đường ống được chế tạo từ thép không gỉ SUS304, có hình chữ T và được kết nối bằng phương pháp hàn nhằm chia, hợp hoặc đổi hướng dòng chảy trong hệ thống đường ống công nghiệp và dân dụng. Đây là linh kiện cơ khí quan trọng bậc nhất giúp kiến tạo nên các nhánh đường ống vuông góc chín mươi độ từ một trục đường ống chính sẵn có.

Về mặt cấu tạo, phụ kiện này được dập nóng hoặc đúc nguyên khối từ phôi thép tấm SUS304 cao cấp, đảm bảo độ đồng đều của vách cấu kiện. Chức năng chính của linh kiện là phân tách một dòng lưu chất chính thành hai dòng độc lập hoặc ngược lại, gom dòng từ hai nhánh phụ đổ về trục trung tâm.

Đặc điểm vật liệu inox 304 sở hữu cấu trúc Austenitic đặc trưng với tỷ lệ crom và niken tối ưu. Yếu tố vật lý này mang lại cho cấu kiện khả năng chống oxy hóa bề mặt vượt trội, chống lại sự mài mòn từ ma sát dòng chảy có vận tốc lớn và duy trì độ thẩm mỹ, độ sạch tuyệt đối cho dòng lưu chất đi qua.

Cấu tạo và nguyên lý hoạt động

Sự đơn giản trong kết cấu cơ khí của thiết bị chính là chìa khóa đem lại năng lực chịu tải lực cao cấp trong các môi trường vận hành khắc nghiệt.

• Thân tê: Phần khung hình chữ T đúc nguyên khối, đóng vai trò là buồng chuyển hướng và chịu toàn bộ áp lực xung kích của dòng chảy.

• Ba đầu kết nối: Gồm một lối vào và hai lối ra (hoặc ngược lại) được vát cạnh sẵn sàng cho công tác hàn đấu đầu.

• Đầu hàn đối đầu: Cạnh vách được gia công vát góc vát xiên theo tiêu chuẩn để tạo rãnh hàn, giúp thợ kỹ thuật điền đầy que hàn một cách dễ dàng.

• Độ dày thành ống: Được tính toán nghiêm ngặt theo các tiêu chuẩn kích thước để bảo đảm sự đồng nhất về mặt cơ lý với đường ống hệ thống.

Nguyên lý hoạt động của cấu kiện dựa vào cấu trúc hình học cố định để định hướng dòng năng lượng chất lưu. Khi dòng lưu chất di chuyển đến ngã ba thân tê, vách ngăn cơ khí sẽ ép dòng chảy phải phân chia lưu lượng theo cấu trúc hình chữ T. Ngược lại, trong quá trình hợp lưu, hai dòng chất lỏng từ hai nhánh phụ khi đi vào thân tê sẽ hòa trộn vào nhau để tạo thành một dòng chảy duy nhất có áp suất tương đương, di chuyển dọc ra trục ống chính.

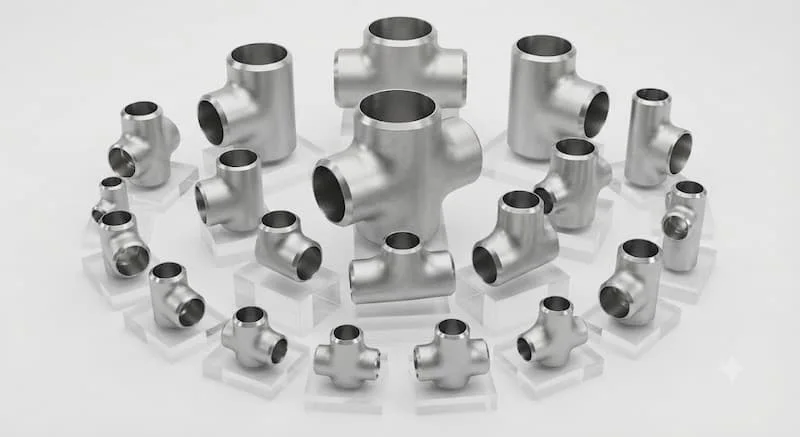

Các loại tê inox hàn 304 phổ biến

Để ứng dụng linh hoạt cho nhiều kiến trúc đường ống và các mức áp suất thiết kế, các loại tê inox hàn 304 được định hình và phân tách thành nhiều chủng loại kết cấu rõ ràng.

Nếu phân loại theo biên dạng đường kính cổng kết nối, thị trường hiện chia làm hai dòng chính:

• Tê đều: Cả ba nhánh kết nối của phụ kiện đều có đường kính danh nghĩa bằng nhau, phục vụ cho nhu cầu phân tách dòng chảy đồng lưu lượng.

• Tê giảm (tê thu): Nhánh ngã ba ở giữa có đường kính thu nhỏ hơn hai đầu trục chính, chuyên dùng để thu hẹp dòng chảy nhằm gia tăng áp suất áp lực cho đường nhánh.

Nếu phân loại theo độ dày thành ống để tính toán năng lực chịu áp lực, linh kiện được cung ứng theo bốn phân hệ tiêu chuẩn độ dày: dòng SCH10 cho áp lực thấp và hệ thống vi sinh, dòng SCH20 vạn năng cho các công trình dân dụng, dòng SCH40 chịu tải cao cho nhà máy công nghiệp công suất lớn, và dòng SCH80 siêu dày chuyên dụng cho các hệ thống thủy lực hoặc đường ống dầu khí cao áp.

Thông số tê inox hàn 304

Quy trình bóc tách khối lượng và duyệt hồ sơ vật tư đòi hỏi các đơn vị thầu phải đối chiếu đồng bộ các thông số kỹ thuật tiêu chuẩn của sản phẩm:

Việc nắm rõ bảng thông số này giúp các kỹ sư cơ điện chọn lựa đúng mã hàng cần thiết, tránh hiện tượng lệch độ dày vách gây khó khăn cho việc đi mối hàn.

So sánh tê inox hàn 304 với inox 201 và inox 316

Việc tiến hành phân tích ba mác vật liệu không gỉ phổ biến này trên cùng một hệ quy chiếu sẽ làm sáng tỏ giá trị kinh tế và công năng vận hành của sản phẩm.

Về năng lực chống ăn mòn và độ bền cơ lý, mác inox 201 bộc lộ nhiều hạn chế do chứa hàm lượng niken thấp, bề mặt dễ bị ố vàng và xuất hiện các vết rỉ sét sâu khi làm việc trong môi trường ẩm ướt. Inox 316 thể hiện sự vượt trội tuyệt đối nhờ bổ sung thành phần molybdnum, giúp cấu kiện trơ hoàn toàn trước sự phá hủy của muối biển và axit mạnh. Trong khi đó, inox 304 giữ vị trí cân bằng hoàn hảo, có khả năng kháng oxy hóa rất cao trong môi trường nước sạch, hóa chất nhẹ, đồng thời sở hữu độ dẻo dai lý tưởng khi gia công nhiệt.

Về phương diện chi phí, dòng sản phẩm inox 201 có giá thành rẻ nhất nhưng tuổi thọ kém, dòng inox 316 có tuổi thọ cao nhất nhưng chi phí đầu tư vô cùng đắt đỏ. Kết luận thực tế cho thấy, tê hàn làm bằng chất liệu inox 304 là sự lựa chọn phổ biến và kinh tế nhất, đáp ứng trọn vẹn tiêu chuẩn an toàn cho 90% các dự án dân dụng lẫn công nghiệp hiện đại.

Vì sao inox 304 là vật liệu được lựa chọn nhiều nhất?

Sự áp đảo của các phụ kiện làm từ thép không gỉ SUS304 tại các công trường xây lắp xuất phát từ những lợi thế lý tính không thể phủ nhận của mác vật liệu này.

Lý do cốt lõi đầu tiên là tính năng chống gỉ sét xuất sắc trong các điều kiện thời tiết khắc nghiệt. Thân phụ kiện không bị bong tróc lớp vách hay sinh ra tạp chất kim loại, đảm bảo độ an toàn tuyệt đối cho các hệ thống dẫn nước sạch và dây chuyền chế biến thực phẩm hóa chất. Tuổi thọ của dòng sản phẩm này thường kéo dài trên hai mươi năm, giúp công trình vận hành liên tục mà không lo sự cố rò rỉ.

Bên cạnh đó, inox 304 có tính hàn và khả năng dễ gia công uốn dẻo rất tốt, giúp mối hàn liên kết đạt độ ngấu sâu, chịu được rung động cơ học từ dòng lưu chất. Đi kèm với mức chi phí đầu tư ban đầu rất hợp lý so với dòng inox 316, đây chính là giải pháp vật tư tối ưu giúp doanh nghiệp cân bằng giữa bài toán kinh tế và độ an toàn kỹ thuật.

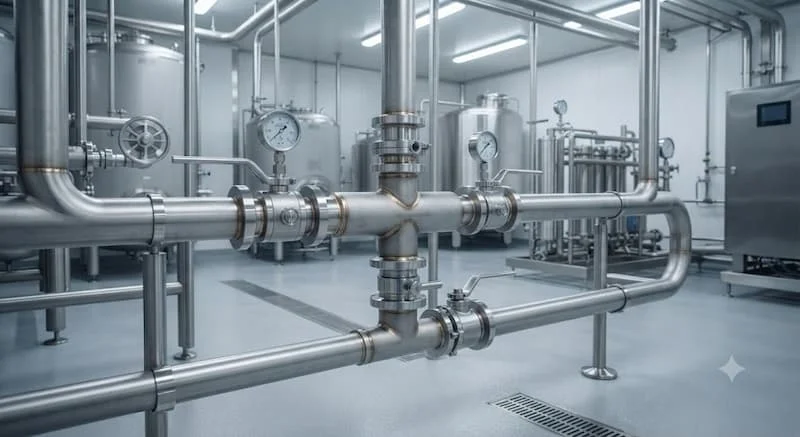

Tê inox hàn 304 được ứng dụng ở đâu?

Nhờ khả năng chịu nhiệt độ cao, chịu áp lực lớn và kháng khuẩn xuất sắc, ứng dụng của tê hàn inox 304 phủ sóng rộng khắp trong nhiều ngành công nghiệp nặng và đời sống:

Trong công nghiệp chế biến và y tế, phụ kiện là cấu kiện kết nối xương sống trên các đường ống dẫn sữa, dây chuyền chiếc rót rượu bia, nước giải khát của các nhà máy thực phẩm, hệ thống dẫn nước vô trùng của nhà máy dược phẩm, hóa mỹ phẩm và các trạm lọc nước tinh khiết RO công suất lớn.

Trong công nghiệp nặng và hạ tầng cơ điện, tê hàn được ứng dụng để làm các đường ống gom khí, hệ thống điều hòa thông gió HVAC, đường ống dẫn dầu khí, hệ thống xử lý nước thải tập trung của khu công nghiệp và mạng lưới đường ống phòng cháy chữa cháy áp lực cao của các tòa nhà cao tầng.

Những sai lầm thường gặp khi lựa chọn tê hàn inox 304

Trong quá trình thi công xây lắp, nhiều lỗi kỹ thuật vẫn thường xuyên xảy ra do thợ thi công chủ quan hoặc thiếu kiến thức chuyên môn:

• Lựa chọn sai định mức độ dày tiêu chuẩn SCH: Lắp đặt tê có độ dày SCH10 mỏng vào hệ thống đường ống cao áp yêu cầu tiêu chuẩn SCH40, dẫn đến việc mối hàn bị nứt toác khi áp lực dòng chảy tăng cao đột ngột.

• Sử dụng sai môi trường lưu chất có nồng độ muối cao: Đưa phụ kiện inox 304 vào lắp đặt cho hệ thống dẫn nước biển hoặc dung dịch axit đậm đặc, khiến cấu kiện bị ăn mòn rỗ vách chỉ sau một thời gian ngắn.

• Không đối chiếu đồng bộ tiêu chuẩn sản xuất: Lắp lẫn tê hàn tiêu chuẩn JIS với đường ống tiêu chuẩn ANSI, gây ra hiện tượng lệch mép vách vát, làm giảm chất lượng mối hàn cơ khí.

• Thực hiện sai quy trình hàn công nghiệp: Thợ hàn thiếu kinh nghiệm điều chỉnh dòng điện hàn quá cao làm cháy lẹm vật liệu, hoặc không làm sạch sỉ hàn, tạo ra các bọt khí bên trong mối nối gây rò rỉ âm ỉ.

Checklist lựa chọn tê hàn inox 304

Để đảm bảo quy trình mua sắm vật tư đạt độ chính xác cao, loại bỏ hoàn toàn các rủi ro kỹ thuật tại công trường, bạn nên áp dụng bảng checklist kiểm tra sau:

• Xác định chính xác đường kính danh nghĩa DN của hệ thống ống dẫn cần trích nhánh.

• Lựa chọn đúng kiểu kết cấu là tê đều hay tê giảm dựa theo bản vẽ thiết kế công nghệ.

• Kiểm tra và đối chiếu thông số tiêu chuẩn độ dày SCH (SCH10, SCH20, SCH40...) trùng khớp với độ dày của ống dẫn.

• Xác định tiêu chuẩn sản xuất hình học yêu cầu của dự án (ASTM, ASME, ANSI, JIS hay DIN).

• Yêu cầu đơn vị cung cấp xuất trình đầy đủ các chứng chỉ chất lượng, chứng nhận mác thép CO, CQ của lô hàng.

• Lựa chọn đặt mua sản phẩm từ các đơn vị phân phối phụ kiện đường ống có uy tín lớn trên thị trường để tránh mua phải hàng giả, hàng nhái kém chất lượng.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình thi công hàn nối phụ kiện đòi hỏi sự nghiêm ngặt và cẩn trọng trong từng thao tác kỹ thuật. Trước khi tiến hành hàn đối đầu, người thợ bắt buộc phải làm sạch toàn bộ dầu mỡ, bụi bẩn bám trên bề mặt vát cạnh của tê và đầu ống dẫn. Quá trình hàn cần được thực hiện bởi những thợ hàn có chứng chỉ chuyên môn, sử dụng đúng loại que hàn hoặc dây hàn inox chuyên dụng để đảm bảo độ liên kết cơ khí cao nhất. Sau khi hoàn thành mối hàn, cần tiến hành làm sạch sỉ hàn, đánh bóng bề mặt và thực hiện quy trình thử áp ngậm nước để kiểm tra, loại bỏ hoàn toàn nguy cơ rò rỉ trước khi đưa hệ thống vào vận hành chính thức.

Về công tác bảo dưỡng, do đặc thù kết nối hàn cố định vĩnh viễn, kỹ sư cần thực hiện kiểm tra định kỳ vách ngoài mối nối bằng phương pháp nội soi hoặc đo độ dày sóng siêu âm đối với các đường ống dẫn hóa chất. Việc vệ sinh định kỳ bề mặt đường ống sẽ giúp loại bỏ các tác nhân ăn mòn bám ngụ, bảo toàn độ bóng sáng và kéo dài tuổi thọ vận hành cho toàn bộ mạng lưới phân phối dòng chảy của nhà máy.

Câu hỏi thường gặp

Tê hàn inox 304 là gì?

Đây là phụ kiện đường ống bằng thép không gỉ hình chữ T, kết nối với hệ thống bằng phương pháp hàn đối đầu, có chức năng phân tách hoặc gộp dòng lưu chất tại các điểm ngã ba.

Cấu kiện này có bị gỉ sét trong quá trình vận hành không?

Trong môi trường nước sạch, khí nén và hóa chất nhẹ thông thường, sản phẩm hoàn toàn không bị gỉ sét nhờ lớp màng crom oxit bảo vệ bề mặt. Tuy nhiên, nếu bị ngâm trong môi trường nước biển hoặc axit đặc, hiện tượng ăn mòn rỗ vẫn có thể xảy ra.

Nên lựa chọn tê đều hay tê giảm cho đường ống trích nhánh?

Việc này phụ thuộc hoàn toàn vào nhu cầu áp lực đầu ra của nhánh phụ. Nếu bạn muốn giữ nguyên lưu lượng dòng chảy thì chọn tê đều, nếu muốn tăng áp lực hoặc thu nhỏ lưu lượng đường nhánh thì ưu tiên chọn tê giảm.

Mác thép inox 304 hay inox 316 sẽ phù hợp hơn cho hệ thống đường ống công nghiệp?

Đối với 90% ứng dụng công nghiệp thông thường, inox 304 là lựa chọn tối ưu nhất để tiết kiệm chi phí. Bạn chỉ cần nâng cấp lên dòng inox 316 khi đường ống trực tiếp dẫn nước biển, hóa chất clorua hoặc dung dịch y tế có tính ăn mòn cực cao.

Mức giá của tê hàn inox 304 hiện nay dao động dựa trên những yếu tố nào?

Giá thành của phụ kiện phụ thuộc chủ yếu vào kích thước đường kính danh nghĩa DN, tiêu chuẩn độ dày thành ống SCH, thương hiệu nhà sản xuất và biến động giá phôi thép không gỉ trên thị trường vật tư tại từng thời điểm.

Kết luận

Cấu kiện tê hàn inox 304 đóng vai trò là giải pháp liên kết ngã ba hoàn hảo, mang lại sự kiên cố và an toàn tuyệt đối cho các hệ thống truyền dẫn chất lưu hiện đại. Năng lực chống ăn mòn xuất sắc, khả năng chịu tải áp lực vượt trội cùng tuổi thọ vận hành dài lâu giúp phụ kiện này trở thành lựa chọn hàng đầu trong nhiều dự án công nghiệp nặng lẫn dân dụng. Việc thấu hiểu các thông số kỹ thuật tiêu chuẩn, ứng dụng đúng môi trường và tuân thủ quy trình hàn lắp chuẩn chỉ sẽ giúp mạng lưới đường ống của doanh nghiệp luôn vận hành ổn định, bền bỉ và tiết kiệm tối đa chi phí vận hành đối với tê hàn inox 304.
