1 Inch Brass NRV Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Hiện tượng sụt áp, dội ngược áp lực thủy lực hay tụt nước mồi khi máy bơm ngừng chạy là rủi ro hàng đầu làm hư hỏng cánh quạt bơm, vỡ mối nối và gây thất thoát lưu chất. Để kiểm soát chính xác hướng di chuyển của dòng chảy, các kỹ sư luôn ưu tiên lắp đặt van chống chảy ngược tại các vị trí xung yếu.

Trong số các dòng van nhỏ gọn, brass non return valve được đánh giá là giải pháp kỹ thuật tối ưu và phổ biến nhất hiện nay. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý vận hành, thông số kỹ thuật và kinh nghiệm lắp đặt thiết bị này để đảm bảo hệ thống của bạn luôn vận hành an toàn, ổn định.

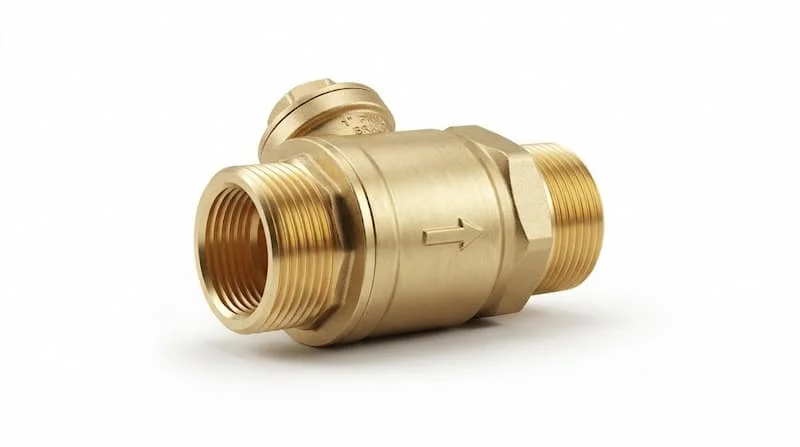

1 Inch Brass NRV Là Gì?

Brass non return valve là van một chiều có thân bằng đồng, kích thước danh nghĩa 1 inch, được sử dụng để cho phép dòng lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược.

Để hiểu rõ hơn về tên gọi thuật ngữ này:

• 1 Inch: Kích thước danh nghĩa của van (DN25), tương đương với đường ống phi 34mm theo chuẩn dân dụng tại Việt Nam.

• Brass: Vật liệu đồng thau đúc nguyên khối, có khả năng chịu lực cơ học và kháng ăn mòn vượt trội.

• NRV (Non-Return Valve): Thuật ngữ quốc tế chỉ van một chiều (hay còn gọi là Check Valve).

Trên thị trường kỹ thuật, phụ kiện này còn được biết đến qua các tên gọi như Brass NRV, Brass Check Valve, Brass Non Return Valve hoặc van một chiều đồng 1 inch.

Cần phân biệt rõ brass non return valve với các loại van đóng mở thủ công khác trên đường ống:

• Ball valve (Van bi): Dùng đĩa van hình cầu quay 90 độ để đóng/mở dòng chảy bằng tay gạt.

• Gate valve (Van cửa/Van chặn): Dùng đĩa van nâng lên hạ xuống vuông góc với dòng chảy bằng tay quay.

• Globe valve (Van cầu): Dùng đĩa van điều tiết lưu lượng chính xác.

• Brass NRV: Hoàn toàn không có tay gạt hay bộ truyền động, vận hành tự động 100% nhờ áp lực môi chất.

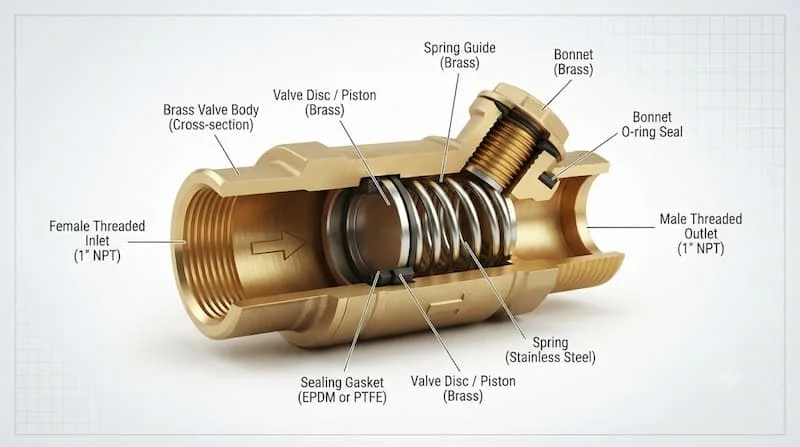

Cấu Tạo Của brass non return valve

Một cụm brass non return valve hoàn chỉnh được thiết kế nhỏ gọn nhưng đạt độ kín khít tuyệt đối nhờ các chi tiết cốt lõi:

• Thân van (Brass Body): Chế tạo từ đồng thau đúc, chịu áp lực cơ học cao và bảo vệ toàn bộ linh kiện bên trong.

• Đĩa van / Piston (Disc / Plug): Bộ phận trực tiếp chặn dòng chảy, làm bằng đồng hoặc nhựa tổng hợp chịu nhiệt.

• Lò xo phản hồi (Spring): Làm bằng thép không gỉ (Inox 304), tạo lực nén giúp đĩa van lập tức đóng lại khi áp suất dòng chảy tụt giảm.

• Gioăng làm kín (Gasket/O-ring): Làm từ cao su NBR hoặc EPDM, ngăn ngừa hoàn toàn tình trạng rò rỉ lưu chất khi van ở trạng thái đóng.

• Nắp van (Bonnet): Phần ren vặn cố định cơ cấu bên trong, giúp dễ dàng tháo lắp khi cần bảo dưỡng.

• Đầu kết nối ren: Đổ ren trong chuẩn BSPT hoặc NPT kích thước 1 inch ở hai đầu để vặn trực tiếp vào đường ống.

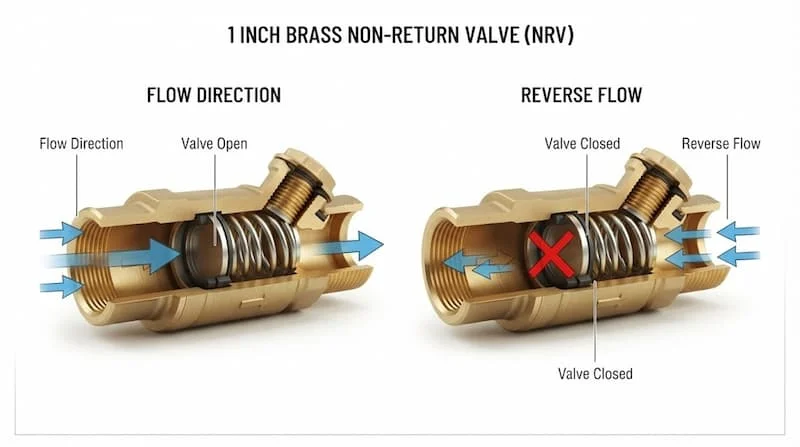

Nguyên Lý Hoạt Động Của brass non return valve

Cơ chế vận hành của dòng van này dựa trên sự chênh lệch áp suất tự nhiên của hệ thống:

• Khi dòng chảy đi đúng chiều: Áp lực lưu chất tạo ra lực đẩy đủ lớn để thắng lực nén của lò xo. Đĩa van bị đẩy lùi về phía sau, mở ra khoảng trống để môi chất đi qua van dễ dàng.

• Khi dòng chảy dừng: Áp suất đầu vào sụt giảm, lực nén của lò xo ngay lập tức đẩy đĩa van quay về vị trí ban đầu.

• Khi xảy ra dòng chảy ngược: Áp lực từ dòng chảy dội ngược kết hợp với lực lò xo ép chặt đĩa van và gioăng làm kín vào mép ghế van. Dòng ngược bị chặn đứng hoàn toàn.

Vì sao mọi hệ thống đường ống đều cần lắp van một chiều? Nếu không trang bị van, hiện tượng chảy ngược sẽ dẫn đến tụt nước mồi máy bơm, làm cháy phớt do chạy khô. Đồng thời, áp lực dội ngược (hiện tượng búa nước) có thể gây nứt vỡ đường ống và làm hỏng các thiết bị đo đạc đặt phía trước.

Thông Số Kỹ Thuật brass non return valve

Khi tra cứu sản phẩm cho dự án, kỹ sư cần kiểm tra bảng thông số cơ bản sau:

Lưu ý: Các chỉ số áp suất và nhiệt độ tối đa phụ thuộc hoàn toàn vào catalogue chuẩn của từng hãng sản xuất cụ thể.

Phân Loại Brass NRV 1 Inch Phổ Biến

Dựa vào cơ cấu đóng mở bên trong, van một chiều đồng 1 inch được chia làm 3 nhóm chính:

1. Brass NRV dạng lò xo (Spring Check Valve)

Sử dụng lò xo inox đẩy piston. Dòng van này phản hồi cực nhanh, chống búa nước tốt và có thể lắp đặt linh hoạt theo chiều dọc, chiều ngang hay chiều nghiêng.

2. Brass check valve dạng lá lật (Swing Check Valve)

Đĩa van treo trên một bản lề tự do, lật mở khi có dòng chảy đi qua. Dòng van này tạo ra trở lực rất nhỏ, giữ nguyên lưu lượng nước nhưng đóng chậm hơn dạng lò xo và thường ưu tiên lắp nằm ngang.

3. Brass NRV dạng piston (Lift Check Valve)

Piston di chuyển lên xuống trong lòng van. Loại này cho độ kín vượt trội dưới áp lực cao nhưng đòi hỏi dòng lưu chất phải cực kỳ sạch để tránh kẹt piston.

Về kiểu kết nối, hầu hết các model brass non return valve đều gia công dạng ren trong tiêu chuẩn, nhưng cũng có một số dòng chuyên dụng thiết kế ren ngoài hoặc 1 đầu ren trong 1 đầu ren ngoài để tối ưu không gian thi công.

Ưu Điểm Và Hạn Chế Của brass non return valve

Ưu điểm

• Kháng ăn mòn vượt trội: Đồng thau ít bị oxy hóa trong môi trường nước sinh hoạt và khí nén thông thường.

• Kích thước siêu nhỏ gọn: Dễ dàng thi công ở các không gian hộp kỹ thuật chật hẹp.

• Kết nối ren tiện lợi: Thao tác vặn ren nhanh chóng, không yêu cầu thiết bị hàn phức tạp.

• Tự động hóa 100%: Hoạt động độc lập không phụ thuộc vào nguồn điện hay tác động người dùng.

• Tương thích cao: Dễ dàng kết nối với [chèn link: phụ kiện đường ống] để hoàn thiện tuyến ống.

Hạn chế

• Không thích hợp với các hóa chất ăn mòn mạnh như axit concentrated hoặc nước biển đậm đặc.

• Nguy cơ hỏng gioăng cao su nếu vận hành vượt quá nhiệt độ cho phép của nhà sản xuất.

• Bắt buộc phải tháo van ra khỏi đường ống khi cần bảo trì hoặc thay thế linh kiện bên trong.

Ứng Dụng Thực Tế Của brass non return valve

Thiết bị này được ứng dụng rộng rãi trong cả đời sống dân dụng lẫn hạ tầng kỹ thuật:

• Đầu xả của máy bơm nước gia đình để giữ nước mồi và chống dội áp.

• Đầu vào của bình nóng lạnh, hệ thống thái dương năng để ngăn nước nóng chảy ngược lại đường ống nước lạnh.

• Hệ thống tưới cây tự động, trạm bơm nước sạch chung cư.

• Đường ống dẫn khí nén, hệ thống PCCC quy mô nhỏ.

Tình huống thực tế: Tại một chung cư, khi tắt bơm cấp nước lên tầng mái, cột nước cao 30m dội ngược xuống làm vỡ cánh quạt bơm. Sau khi lắp đặt bổ sung van brass non return valve ngay tại đầu ra của bơm, sự cố va đập thủy lực được triệt tiêu hoàn toàn, bảo vệ an toàn cho máy bơm.

So Sánh brass non return valve Với Các Loại Van Một Chiều Khác

Vì sao nên chọn vật liệu đồng cho đường ống 1 inch? Đối với các tuyến ống đường kính nhỏ (phi 34mm), van đồng mang lại sự cân bằng hoàn hảo giữa chi phí, tính thẩm mỹ, độ bền cơ học và sự tiện lợi khi thi công kết nối ren.

Checklist Lựa Chọn brass non return valve Phù Hợp

Trước khi quyết định mua hàng, kỹ thuật viên nên kiểm tra các mục sau:

• Xác định chính xác kích thước ren đường ống là 1 inch (DN25).

• Kiểm tra chuẩn ren của van (BSP hay NPT) có khớp với ren ống hiện hữu.

• Xác định môi chất là nước sạch, nước nóng hay chất lỏng khác.

• Kiểm tra áp suất vận hành tối đa của hệ thống để chọn PN10, PN16 tương ứng.

• Đánh giá nhiệt độ làm việc thực tế của lưu chất.

• Chọn kiểu van (lò xo hay lá lật) phù hợp với góc lắp đặt (đứng hay ngang).

• Lựa chọn sản phẩm từ nhà sản xuất có thương hiệu và xuất xứ rõ ràng.

Hướng Dẫn Lắp Đặt brass non return valve Đúng Kỹ Thuật

Thi công lắp đặt van một chiều đồng chuẩn xác qua 7 bước đơn giản:

• Bước 1: Ngắt toàn bộ nguồn cấp nước và xả hoàn toàn áp suất còn tồn đọng trong đường ống.

• Bước 2: Lau sạch phôi kim loại, bụi bẩn bám trên đầu ren ống.

• Bước 3: Quan sát thân van để tìm mũi tên in nổi chỉ hướng dòng chảy.

• Bước 4: Đặt van đúng chiều sao cho hướng mũi tên trùng với hướng đi của lưu chất.

• Bước 5: Quấn băng tan (cao su non) từ 12-15 vòng theo chiều kim đồng hồ lên ren ngoài của ống.

• Bước 6: Vặn van vào ống bằng tay, sau đó dùng mỏ lết siết vừa đủ lực (tránh siết quá mạnh làm nứt thân đồng).

• Bước 7: Mở lại nguồn nước, vận hành thử và kiểm tra xem có hiện tượng rò rỉ tại mối nối hay không.

Những Sai Lầm Thường Gặp Khi Lắp Đặt

• Lắp ngược chiều mũi tên: Khiến van bị khóa chặt hoàn toàn, lưu chất không thể lưu thông.

• Siết lực quá tay: Dùng lực mỏ lết quá lớn làm biến dạng phần thân đúc đồng thau hoặc biến dạng ren.

• Bỏ qua việc vệ sinh ống: Phôi thép hoặc cát sạn chui vào lòng van làm kê đĩa van, gây hở gioăng và rò rỉ.

• Chọn sai kiểu van cho ống đứng: Sử dụng van lá lật cho đường ống thả đứng chảy từ trên xuống khiến đĩa van không thể đóng kín.

FAQ - Câu Hỏi Thường Gặp Về 1 Inch Brass NRV

1. 1 Inch Brass NRV là gì?

Là van một chiều làm bằng đồng thau kích thước 1 inch (DN25), dùng để cho dòng nước đi qua theo một hướng và tự động chặn dòng chảy ngược lại.

2. 1 Inch Brass NRV có dùng cho nước nóng được không?

Có. Hầu hết các dòng van đồng đều chịu được nước nóng. Tuy nhiên bạn cần kiểm tra giới hạn chịu nhiệt của gioăng làm kín (thường chịu được 90°C - 100°C).

3. Van một chiều đồng 1 inch có cần tay gạt đóng mở không?

Không. Thiết bị đóng mở hoàn toàn tự động dựa vào lực đẩy và lực nén áp suất của dòng lưu chất.

4. Bắt buộc phải lắp 1 Inch Brass NRV theo chiều nào?

Phải lắp chính xác theo hướng mũi tên chỉ chiều dòng chảy được đúc nổi trên thân van.

Kết Luận

Có thể thấy, 1 Inch Brass NRV là thiết bị bảo vệ không thể thiếu giúp ngăn ngừa sự cố búa nước, chống tụt nước mồi và kéo dài tuổi thọ cho hệ thống đường ống. Lựa chọn đúng model, đúng thông số áp suất và lắp đặt chuẩn kỹ thuật sẽ giúp công trình của bạn vận hành êm ái và bền bỉ.

Bạn đang tìm kiếm dòng van 1 inch brass nrv chuẩn chất lượng cho công trình của mình? Hãy liên hệ ngay với chúng tôi, cung cấp thông số môi chất và áp suất vận hành để nhận tư vấn giải pháp [chèn link: van công nghiệp] tối ưu cùng báo giá cạnh tranh nhất đối với 1 inch brass nrv.
