Rọ Bơm Đồng Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Chuẩn Kỹ Thuật

Hiện tượng tụt nước mồi hay rác thải cơ học chui vào làm kẹt cánh quạt máy bơm là một trong những nguyên nhân hàng đầu khiến hệ thống cấp nước bị gián đoạn và hỏng hóc. Việc khởi động máy bơm khi buồng bơm không có nước (chạy khô) sẽ nhanh chóng làm cháy phớt, gây thiệt hại lớn về chi phí sửa chữa.

Để duy trì cột nước cố định và bảo vệ tuyến ống, van chân đồng được xem là giải pháp kỹ thuật bắt buộc phải có. Thiết bị đóng vai trò như một van một chiều kết hợp bộ lọc cặn, giúp máy bơm vận hành ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống. Bài viết này sẽ phân tích chi tiết toàn bộ khía cạnh từ cấu tạo, nguyên lý hoạt động đến kinh nghiệm lựa chọn rọ bơm tối ưu nhất.

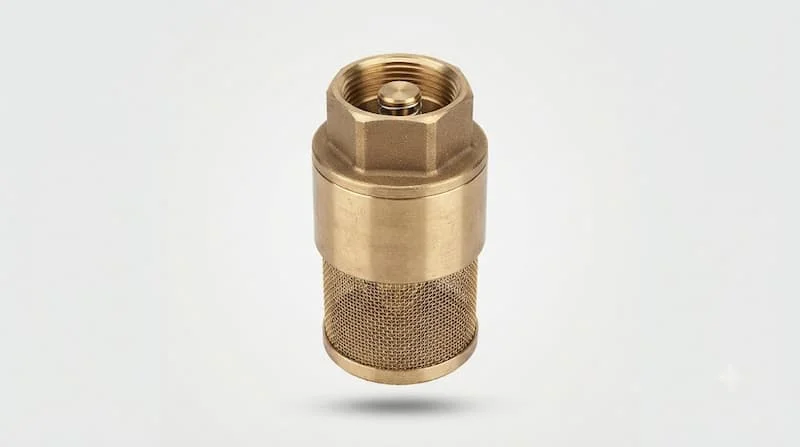

Rọ Bơm Đồng Là Gì?

Van chân đồng là thiết bị lắp ở đầu đường ống hút của máy bơm, thường kết hợp chức năng lọc cặn và van một chiều. Thiết bị cho phép chất lỏng đi vào đường ống theo một chiều và hạn chế dòng chảy ngược, giúp duy trì nước trong hệ thống hút.

Trong ngành kỹ thuật đường ống, phụ kiện này còn được biết đến với các tên gọi khác như rọ hút đồng, van chân đồng, van một chiều chân ống hay Foot valve đồng. Thiết bị thường được lắp chìm hoàn toàn dưới nguồn cấp nước như bể ngầm, giếng đào, ao hồ hoặc trạm bơm.

Nhờ vật liệu đồng thau có độ bền cơ học cao và khả năng chống ăn mòn tốt, rọ bơm đóng giữ 3 vai trò chiến lược đối với tuyến ống:

• Duy trì trạng thái mồi nước: Giữ cho lòng ống hút luôn đầy nước, giúp máy bơm khởi động tức thì mà không cần mồi lại thủ công.

• Ngăn chặn sự cố va đập thủy lực: Khóa chặt dòng nước chảy ngược khi tắt máy, bảo vệ cánh bơm khỏi áp lực dội về.

• Lọc cặn bẩn sơ bộ: Lưới lọc ngăn chặn rác thải, lá cây, sỏi đá xâm nhập vào buồng bơm gây kẹt cơ cấu quay.

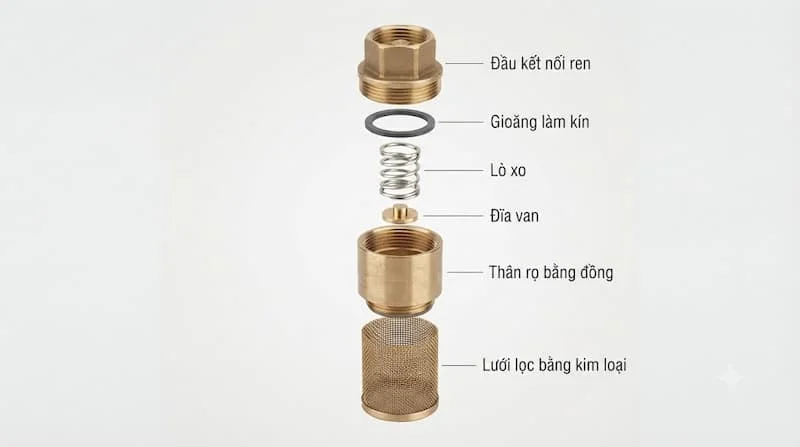

Cấu Tạo Của van chân đồng

Một cụm van chân đồng tiêu chuẩn được hoàn thiện từ các chi tiết kỹ thuật có độ chính xác cao:

• Thân rọ: Đúc nguyên khối từ vật liệu đồng (đồng thau hoặc đồng thau mạ niken), chịu áp lực cột nước tốt và chống oxy hóa.

• Đĩa van (Cánh van): Làm bằng đồng hoặc nhựa gia cường, chuyển động lên xuống để đóng/mở dòng lưu chất.

• Cơ cấu lò xo: Lò xo bằng inox hoặc đồng giúp đẩy đĩa van quay về vị trí đóng kín ngay khi máy bơm ngừng hút.

• Gioăng làm kín: Chế tạo từ cao su EPDM hoặc NBR, đảm bảo độ kín khít tuyệt đối giữa đĩa van và thân rọ, tránh rò rỉ nước.

• Lưới lọc rác: Thiết kế dạng hình trụ bao quanh đầu hút, làm bằng inox hoặc đồng với các mắt lưới chuẩn kỹ thuật để cản rác.

• Đầu kết nối: Thiết kế dạng vặn ren (ren trong) chuẩn BSPT hoặc NPT để kết nối trực tiếp vào đầu ống hút.

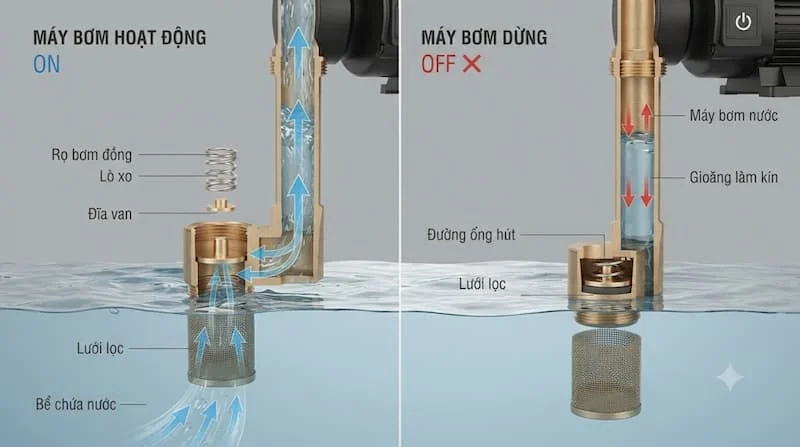

Nguyên Lý Hoạt Động Của van chân đồng

Nguyên lý vận hành của rọ hút máy bơm hoàn toàn tự động dựa trên sự chênh lệch áp suất tạo ra từ hệ thống:

• Trạng thái mở (Máy bơm vận hành): Động cơ máy bơm khởi động tạo ra lực hút áp suất âm trên đường ống. Áp lực này thắng lực nén của lò xo, đẩy đĩa van nâng lên. Nước từ nguồn sẽ đi qua lưới lọc, đi qua khoang van và chảy thẳng vào đường ống hút dẫn tới máy bơm.

• Trạng thái đóng (Máy bơm ngừng hoạt động): Khi ngắt điện máy bơm, lực hút mất đi. Áp lực của cột nước phía trên dội xuống kết hợp với lực đẩy của lò xo lập tức ép chặt đĩa van vào gioăng làm kín. Dòng nước bị khóa giữ hoàn toàn bên trong đường ống hút, không thể chảy ngược về bể chứa.

Đồng thời, lớp lưới lọc bên ngoài luôn duy trì nhiệm vụ gạt bỏ các tạp chất cơ học kích thước lớn ngay từ bên ngoài khoang van.

Các Loại van chân đồng Phổ Biến

Để đáp ứng đa dạng quy mô công trình, van chân đồng được phân loại theo các tiêu chí kỹ thuật rõ ràng:

Phân loại theo kích thước đường ống

Sản phẩm được gia công theo các dải đường kính danh nghĩa tiêu chuẩn:

• van chân đồng cỡ nhỏ: DN15 (phi 21), DN20 (phi 27), DN25 (phi 34) dùng cho máy bơm sinh hoạt gia đình.

• van chân đồng cỡ trung: DN32 (phi 42), DN40 (phi 49), DN50 (phi 60) dùng cho biệt thự, tòa nhà, trạm bơm nhỏ.

• van chân đồng cỡ lớn: DN65, DN80, DN100 dùng cho các hệ thống cấp nước kỹ thuật và công nghiệp.

Phân loại theo kiểu kết nối và cấu tạo

• van chân đồng nối ren: Dạng kết nối ren trong phổ biến, thao tác vặn trực tiếp vào đầu ống cực kỳ nhanh chóng.

• van chân đồng lá lật: Sử dụng đĩa van dạng lá lật tự do, giảm thiểu tối đa trở lực dòng chảy.

• van chân đồng lò xo: Sử dụng lò xo nén phản hồi, cho độ kín vượt trội và lắp đặt linh hoạt theo chiều đứng.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn van chân đồng

Khi tra cứu catalogue từ nhà sản xuất, bạn cần kiểm tra kỹ bảng thông số cốt lõi dưới đây:

Lưu ý: Áp suất và nhiệt độ làm việc thực tế bắt buộc phải tham chiếu chính xác theo catalogue của từng nhà sản xuất cụ thể.

Ưu Nhược Điểm Của van chân đồng

Ưu điểm vượt trội

• Kháng ăn mòn và oxy hóa: Vật liệu đồng thau vận hành bền bỉ trong môi trường nước sinh hoạt và nước kỹ thuật.

• Độ bền cơ học cao: Thân đúc dầy dặn, chịu được va đập cơ học và biến dạng áp suất tốt hơn nhựa.

• Tích hợp 2 trong 1: Kết hợp hoàn hảo giữa [chèn link: van một chiều đồng] và bộ lưới lọc rác.

• Giảm thiểu sự cố tụt nước: Gioăng làm kín cao cấp giữ cho đường ống luôn đầy nước mồi.

• Mẫu mã đa dạng: Đầy đủ các kích cỡ DN15 - DN100 tương thích với mọi loại máy bơm phổ thông.

Nhược điểm cần lưu ý

• Chi phí đầu tư ban đầu cao hơn so với rọ bơm nhựa uPVC.

• Có thể bị bám cặn vôi hoặc bị ăn mòn nếu dùng trong môi trường hóa chất mạnh, nước biển hoặc nước chua.

• Nguy cơ tắc nghẽn lưới lọc nếu nguồn nước chứa quá nhiều rác thải mềm như túi nilon, rêu tảo.

So Sánh van chân đồng Với Rọ Bơm Inox Và Rọ Bơm Nhựa

Không có phụ kiện nào tốt nhất cho mọi công trình. Việc chọn lựa phụ thuộc vào tính chất nguồn nước, áp suất thiết kế và ngân sách đầu tư.

Ứng Dụng Thực Tế Của van chân đồng

Sản phẩm được ứng dụng rộng rãi từ dân dụng đến sản xuất quy mô vừa:

• Hệ thống cấp nước dân dụng: Lắp ở đáy ống hút bể nước ngầm gia đình, máy bơm tăng áp tòa nhà.

• Hệ thống khai thác nước: Lắp đặt tại đầu ống hút giếng đào, giếng khoan cỡ lớn.

• Nông nghiệp và tưới tiêu: Trạm bơm hút nước sông, ao, hồ phục vụ hệ thống tưới cây tự động.

• Công nghiệp: Hệ thống bơm tuần hoạt nước làm mát nhà máy, cụm bơm PCCC cỡ nhỏ.

Khi Nào Nên Sử Dụng van chân đồng?

Bạn nên ưu tiên trang bị van chân đồng trong các trường hợp sau:

• Máy bơm đặt cao hơn mực nước nguồn (hệ thống hút âm) cần duy trì nước mồi cố định.

• Nguồn nước nguồn có nguy cơ chứa lẫn cặn bẩn, sỏi nhỏ cần lọc sơ bộ.

• Hệ thống đòi hỏi van chịu được nhiệt độ nước ấm hoặc nóng (dưới 90°C) mà rọ nhựa không đáp ứng được.

• Yêu cầu kết nối ren kim loại chắc chắn, không lo nứt vỡ khi siết lực.

Sai Lầm Thường Gặp Khi Lắp Đặt Rọ Bơm

• Lắp sai kích thước danh nghĩa: Dùng rọ bơm nhỏ hơn đường kính ống hút gây sụt áp, làm máy bơm bị hiện tượng xâm thực (cavitation).

• Thả rọ sát chạm đáy bể: Làm rọ bị chìm trong lớp bùn lắng, khiến đất cát bị hút vào làm xước đĩa van và tắc lưới.

• Lắp ngược chiều van: Lắp ngược hướng chảy khiến van bị khóa chặt, máy bơm chạy khô dẫn đến cháy động cơ.

• Không quấn cao su non đủ độ kín: Mối nối ren bị hở hít không khí, gây tụt nước mồi dù van vẫn kín.

• Bỏ qua việc vệ sinh định kỳ: Lưới lọc đóng rêu mốc lâu ngày làm cản trở lưu lượng hút.

Hướng Dẫn Lựa Chọn Và Lắp Đặt van chân đồng

Checklist chọn mua van chân đồng chuẩn kỹ thuật

• Xác định chính xác đường kính ngoài và chỉ số DN của ống hút.

• Đo khoảng cách bước ren để chọn chuẩn ren tương thích (BSP/NPT).

• Kiểm tra tính chất nguồn nước (nước sạch hay nước có hóa chất).

• Đánh giá nhiệt độ và áp suất làm việc tối đa của trạm bơm.

• Chọn mắt lưới lọc có độ mịn phù hợp với thực tế nguồn nước.

• Kiểm tra độ nảy của lò xo và độ Kín khít của gioăng cao su trước khi mua.

Các bước lắp đặt cơ bản

1. Bước 1: Vệ sinh sạch sẽ bụi bẩn, phôi kim loại bên trong đường ống và thân rọ.

2. Bước 2: Quấn băng tan (cao su non) từ 15-20 vòng quanh ren ngoài của ống hút theo chiều kim đồng hồ.

3. Bước 3: Vặn van chân đồng vào đường ống bằng tay, sau đó dùng mỏ lết siết nhẹ vừa đủ lực.

4. Bước 4: Định vị rọ bơm treo lơ lửng, cách đáy bể tối thiểu 30cm - 50cm.

5. Bước 5: Tiến hành mồi đầy nước vào đường ống và bật máy bơm kiểm tra độ kín.

Hướng dẫn bảo dưỡng định kỳ

• Định kỳ 3 - 6 tháng kéo van chân lên để xịt rửa rác bám trên lưới lọc.

• Kiểm tra đĩa van, nếu gioăng cao su bị chai cứng hoặc rách thì cần thay mới ngay.

• Thử ấn đĩa van để kiểm tra độ đàn hồi của lò xo.

FAQ - Câu Hỏi Thường Gặp Về van chân đồng

1. Van chân đồng có tác dụng gì?

Van chân đồng giúp duy trì cột nước mồi trong ống hút không bị chảy ngược về bể chứa, đồng thời ngăn chặn rác bẩn chui vào buồng bơm.

2. Rọ bơm đồng có phải van một chiều không?

Về bản chất cơ học, rọ bơm chính là một van một chiều chân ống được tích hợp thêm bộ lưới lọc rác ở ngõ vào.

3. Rọ bơm đồng nên lắp ở vị trí nào?

Thiết bị bắt buộc phải lắp ở đầu dưới cùng của tuyến ống hút, đặt chìm ngập hoàn toàn trong bể chứa hoặc nguồn nước.

4. Vì sao rọ bơm đồng bị tắc và cách xử lý?

Nguyên nhân do rác thải, bùn đất hoặc rêu mốc bám kín mặt ngoài lưới lọc. Cần kéo rọ lên và dùng vòi xịt áp lực làm sạch lưới.

5. Rọ bơm đồng có lắp cho đường ống nhựa được không?

Hoàn toàn được. Bạn chỉ cần sử dụng một đầu nối chuyển đổi ren ngoài nhựa (uPVC/PPR) để vặn trực tiếp vào ren trong của rọ đồng.

Kết Luận

Có thể thấy, rọ bơm đồng là phụ kiện nhỏ nhưng đóng vai trò cốt lõi trong việc duy trì hiệu suất và sự an toàn cho hệ thống bơm nước. Để đảm bảo công trình vận hành ổn định lâu dài, bạn cần lựa chọn thiết bị dựa trên 3 tiêu chí vàng: Đúng kích thước DN - Đúng môi trường lưu chất - Đúng áp suất làm việc.

Bạn đang tìm kiếm model rọ bơm đồng chuẩn kích thước với giá thành tối ưu nhất cho công trình? Hãy cung cấp ngay thông số ống và quy mô hệ thống cho chúng tôi để nhận tư vấn kỹ thuật chính xác và báo giá cạnh tranh nhất đối với rọ bơm đồng.
