Sight Glass Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Kính Quan Sát Chuẩn Kỹ Thuật

Trong các hệ thống đường ống công nghiệp, việc kiểm soát trạng thái dòng chảy bên trong mà không cần tháo dỡ thiết bị là bài toán kỹ thuật vô cùng quan trọng. Một sự cố tắc nghẽn, hiện tượng sục khí hay biến đổi màu sắc bất thường của môi chất nếu không được phát hiện kịp thời có thể dẫn đến hỏng hóc toàn bộ dây chuyền sản xuất.

Để giải quyết triệt để thách thức này, thiết bị kính quan sát dòng chảy ra đời như một "mắt thần" giúp kỹ thuật viên giám sát trực quan 24/7. Việc lắp đặt một bộ kính quan sát dòng chảy chuẩn kỹ thuật không chỉ tối ưu hóa quy trình vận hành mà còn ngăn ngừa rủi ro sự cố, nâng cao độ an toàn cho toàn bộ hệ thống. Bài viết này sẽ phân tích chi tiết từ khái niệm, cấu tạo đến kinh nghiệm lựa chọn thiết bị tối ưu nhất.

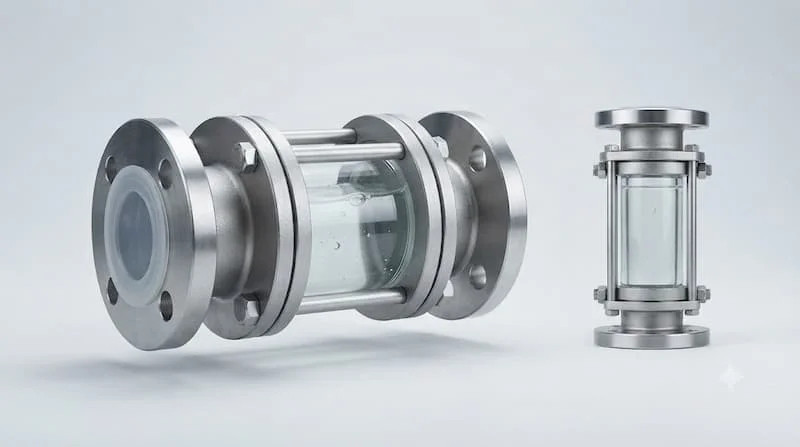

Sight Glass Là Gì?

Sight glass (hay còn gọi là kính quan sát dòng chảy, kính quan sát đường ống) là thiết bị được lắp trực tiếp trên tuyến ống nhằm cho phép người vận hành quan sát trực tiếp trạng thái, màu sắc, tốc độ và mức độ trong/đục của môi chất bên trong hệ thống.

Cấu tạo cơ bản của thiết bị bao gồm một khung thân bằng kim loại chịu lực kết hợp với tấm kính quan sát chịu nhiệt, chịu áp cao. Nhờ khả năng hiển thị trực quan, kính quan sát cho phép kỹ thuật viên đánh giá nhanh tình trạng vận hành của chất lỏng, khí hoặc hơi mà không làm gián đoạn dòng chảy.

Trong thực tế công nghiệp, thiết bị nắm giữ 3 vai trò chiến lược:

• Giám sát trạng thái môi chất: Nhận biết lập tức các biến đổi về màu sắc, hiện tượng sục bọt khí, đục bẩn hoặc cặn lắng.

• Kiểm tra sự tồn tại của dòng chảy: Xác định chính xác lưu chất có đang di chuyển hay bị kẹt, nghẽn ở các công đoạn phía trước.

• Tối ưu hóa công tác bảo trì: Hỗ trợ phát hiện sớm nguy cơ rò rỉ van hoặc hư hỏng thiết bị phụ trợ để xử lý kịp thời.

Cấu Tạo Và Nguyên Lý Hoạt Động Của kính quan sát dòng chảy

Cấu tạo của kính quan sát dòng chảy gồm những bộ phận nào?

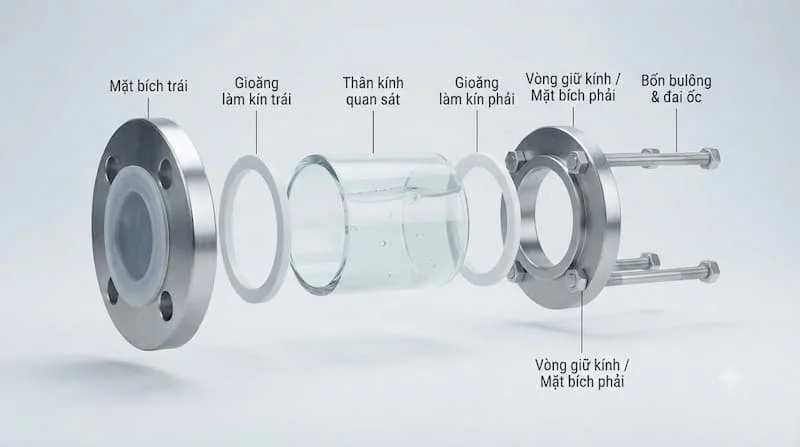

Một cụm kính quan sát dòng chảy hoàn chỉnh đạt tiêu chuẩn vận hành công nghiệp được cấu thành từ 5 chi tiết cốt lõi:

• Thân kính quan sát dòng chảy: Khung kim loại chịu áp lực chính, kết nối trực tiếp với đường ống. Thường làm bằng inox, thép carbon hoặc gang.

• Kính quan sát: Bộ phận quan trọng nhất, chế tạo từ kính cường lực (Tempered glass) hoặc kính Borosilicate có khả năng chịu sốc nhiệt và áp suất cực cao.

• Gioăng làm kín: Chi tiết chèn giữa mặt kính và thân kim loại (thường là EPDM, PTFE hoặc Graphite), ngăn ngừa tuyệt đối tình trạng rò rỉ môi chất.

• Bộ phận cố định kính: Hệ thống vòng siết, nắp đậy hoặc bu-lông ép giúp giữ cố định mặt kính bám chặt vào thân thiết bị dưới áp lực dòng chảy.

• Chi tiết hỗ trợ quan sát: Một số dòng cao cấp được bổ sung thêm cánh xoay (rotor), bóng nổi hoặc con lắc chỉ thị để dễ dàng nhận biết dòng chảy sạch, không màu.

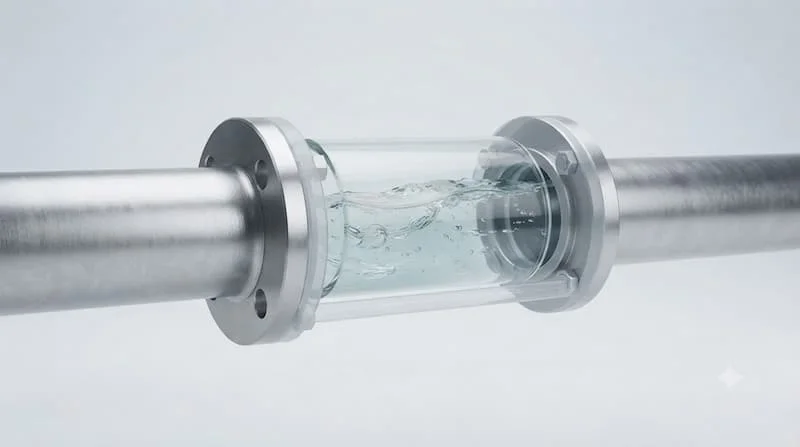

Nguyên lý hoạt động của kính quan sát

Cơ chế vận hành của thiết bị dựa trên nguyên lý truyền dẫn ánh sáng và quan sát trực quan đơn giản nhưng cực kỳ tin cậy:

Môi chất di chuyển qua lòng thân kính quan sát dòng chảy -> Ánh sáng tự nhiên hoặc đèn chiếu truyền qua lớp kính quan sát trong suốt -> Người vận hành nhìn trực tiếp vào lòng ống -> Đánh giá chính xác trạng thái, chiều chuyển động và chất lượng môi chất.

Nhờ lớp kính chịu lực và gioăng làm kín cao cấp, thiết bị vừa tạo ra vùng quan sát minh bạch, vừa đóng vai trò như một đoạn ống chịu áp an toàn tuyệt đối.

Phân Loại kính quan sát dòng chảy Phổ Biến Trên Thị Trường

Dựa vào cấu trúc và phương thức lắp đặt, thiết bị được chia thành các nhóm chính:

1. kính quan sát dòng chảy nối ren

• Đặc điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ, các cổng kết nối gia công ren chuẩn BSPT hoặc NPT.

• Ứng dụng: Thường dùng cho các đường ống kích thước nhỏ (DN15 - DN50), hệ thống nước sinh hoạt, khí nén hoặc lò hơi cỡ nhỏ.

2. kính quan sát dòng chảy mặt bích

• Đặc điểm: Thân đúc dầy dặn, kết nối với đường ống thông qua mặt bích tiêu chuẩn (ANSI, DIN, JIS) và bu-lông siết chặt.

• Ứng dụng: Thích hợp cho đường ống kích thước lớn (DN50 - DN300), chịu áp suất cao trong các nhà máy hóa chất, lọc dầu, năng lượng.

3. kính quan sát dòng chảy dạng ống (Tubular kính quan sát dòng chảy)

• Đặc điểm: Sử dụng một ống kính hình trụ tròn bao bọc 360 độ, cho phép quan sát dòng chảy từ mọi góc độ xung quanh.

• Ứng dụng: Phổ biến trong ngành thực phẩm, đồ uống, dược phẩm và các hệ thống vi sinh yêu cầu quan sát toàn diện.

4. kính quan sát dòng chảy có bộ chỉ thị dòng chảy (Flow Indicator)

• Đặc điểm: Tích hợp thêm rơ-to xoay, lá lật hoặc bóng nổi bên trong khoang kính. Khi có dòng chảy đi qua, các chi tiết này sẽ quay hoặc dịch chuyển.

• Ứng dụng: Tối ưu cho các môi chất trong suốt, không màu (như nước tinh khiết, chất lỏng không màu) khó nhận biết bằng mắt thường.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn kính quan sát dòng chảy

Việc chọn sai thông số không chỉ gây rò rỉ mà còn nguy hiểm đến tính mạng con người khi kính vỡ do quá áp. Dưới đây là các tiêu chí kỹ thuật bắt buộc phải kiểm tra:

So Sánh kính quan sát dòng chảy Và Flow Indicator

Dù thường được gọi thay thế cho nhau, hai thiết bị này vẫn có những điểm khác biệt kỹ thuật nhất định:

Lưu ý: Nhiều nhà sản xuất hiện nay tích hợp cả hai tính năng này vào cùng một sản phẩm để tối ưu chi phí cho người dùng.

Tại Sao Cần Chọn Đúng Vật Liệu kính quan sát dòng chảy Theo Môi Chất?

Mỗi loại lưu chất có đặc tính lý hóa riêng biệt. Việc chọn sai vật liệu sẽ khiến thiết bị nhanh chóng bị ăn mòn hoặc nứt vỡ:

• Môi trường nước sạch, HVAC: Có thể dùng thân gang, kính Soda-lime và gioăng EPDM để tiết kiệm chi phí.

• Môi trường hóa chất, dung môi: Bắt buộc dùng thân Inox 316, kính Borosilicate và gioăng PTFE (Teflon) để chống ăn mòn hóa học.

• Môi trường dầu nóng, lò hơi: Yêu cầu thân thép đúc hoặc Inox, kính Borosilicate chịu sốc nhiệt và gioăng Graphite chịu nhiệt độ cao.

• Ngành thực phẩm, dược phẩm: Sử dụng Inox 316L chuẩn vi sinh, bề mặt đánh bóng Ra < 0.4µm để đảm bảo vệ sinh an toàn.

kính quan sát dòng chảy Được Sử Dụng Ở Đâu?

Sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp hiện đại:

• Hệ thống hơi và lò hơi: Quan sát hiện tượng đọng nước xả ngưng sau bẫy hơi.

• Nhà máy hóa chất & Lọc dầu: Theo dõi phản ứng hóa chất, độ trong của dầu nhớt.

• Ngành F&B (Thực phẩm & Đồ uống): Giám sát đường ống dẫn sữa, bia, nước giải khát, dầu ăn.

• Hệ thống xử lý nước thải: Kiểm tra độ đục và cặn lơ lửng trong chất lỏng.

• Hệ thống bôi trơn máy nén khí, tuabin: Kiểm tra mức dầu và dòng chảy dầu tuần hoàn.

Checklist Chọn Mua kính quan sát dòng chảy Chuẩn Kỹ Thuật

• Xác định kích thước DN đường ống cần lắp đặt.

• Xác định kiểu kết nối (Nối ren BSPT/NPT hay Mặt bích JIS/ANSI/DIN).

• Xác định loại môi chất (Nước, hơi, dầu, hóa chất ăn mòn).

• Xác định áp suất vận hành tối đa của hệ thống.

• Xác định nhiệt độ làm việc đỉnh điểm.

• Chọn vật liệu thân (Inox, Thép, Gang) phù hợp.

• Chọn loại kính (Borosilicate cho nhiệt độ cao, Soda-lime cho điều kiện thường).

• Chọn vật liệu gioăng (PTFE, EPDM, Graphite).

• Quyết định có cần bộ chỉ thị dòng chảy (cánh xoay/lá lật) hay không.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Kính Quan Sát

• Chỉ chọn theo kích thước DN: Bỏ qua áp suất và nhiệt độ khiến kính bị nứt vỡ ngay khi đi vào vận hành.

• Bỏ qua giới hạn chịu nhiệt của gioăng: Kính chịu được nhiệt độ cao nhưng gioăng cao su bị chảy dẫn đến rò rỉ hóa chất nguy hiểm.

• Chọn sai loại kính cho môi trường kiềm/axit: Hóa chất ăn mòn mờ mặt kính sau một thời gian ngắn sử dụng, làm mất khả năng quan sát.

• Lắp ngược chiều dòng chảy: Đối với các dòng kính quan sát dòng chảy có lá lật một chiều, việc lắp ngược làm sai lệch khả năng chỉ thị.

FAQ - Câu Hỏi Thường Gặp Về kính quan sát dòng chảy

1. Kính quan sát dòng chảy là gì?

Sight glass là thiết bị kính quan sát dòng chảy lắp trên đường ống, giúp người vận hành theo dõi trực tiếp trạng thái môi chất bên trong.

2. Sight Glass có chịu được áp suất cao không?

Có. Tùy thuộc vào thiết kế thân và độ dày kính Borosilicate, thiết bị có thể chịu được áp suất từ PN16, PN25 lên đến PN40 (40 bar).

3. Làm thế nào để vệ sinh mặt kính sight glass khi bị mờ?

Đối với dòng mặt bích, kỹ thuật viên có thể tháo bu-lông nắp để lau chùi kính. Một số dòng chuyên dụng có tích hợp bộ cần gạt vệ sinh mặt kính trực tiếp mà không cần ngừng hệ thống.

4. Có thể dùng sight glass cho đường ống hơi nóng không?

Hoàn toàn được, nhưng bắt buộc phải chọn loại sử dụng kính Borosilicate chịu sốc nhiệt và gioăng làm kín làm bằng Graphite chịu nhiệt.

Kính Quan Sát Dòng Chảy - Giải Pháp Giám Sát Trực Quan Cho Đường Ống

Việc trang bị sight glass chất lượng cao là khoản đầu tư thông minh giúp bảo vệ toàn bộ hệ thống đường ống công nghiệp. Thiết bị giúp đơn giản hóa quy trình kiểm tra, hỗ trợ bảo trì phòng ngừa và phát hiện sớm các sự cố bất thường của môi chất.

Để chọn đúng model kính quan sát tối ưu về cả chi phí lẫn hiệu năng, bạn cần đánh giá chính xác dải áp suất, nhiệt độ và tính chất hóa học của môi chất. Liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá các dòng chính hãng tốt nhất đối với sight glass.
