Hướng Dẫn Toàn Diện Về Cấu Hình Thiết Bị PN16 DN32 Cho Hệ Thống Đường Ống

PN16 DN32 Là Gì Và Có Ý Nghĩa Gì Trong Hệ Thống Đường Ống?

Trong một bản vẽ kỹ thuật hoặc yêu cầu mua hàng thực tế, bạn có thể dễ dàng bắt gặp thông số “Valve DN32 pn16 dn32”. Tuy nhiên, nếu chỉ nhìn lướt qua hai con số này, người mua rất dễ hiểu lầm rằng đây là tên gọi cố định của một dòng van cụ thể. Thực tế, DN32 và PN16 đại diện cho hai nhóm thông tin kỹ thuật hoàn toàn độc lập, quy định các đặc tính khác nhau của thiết bị.

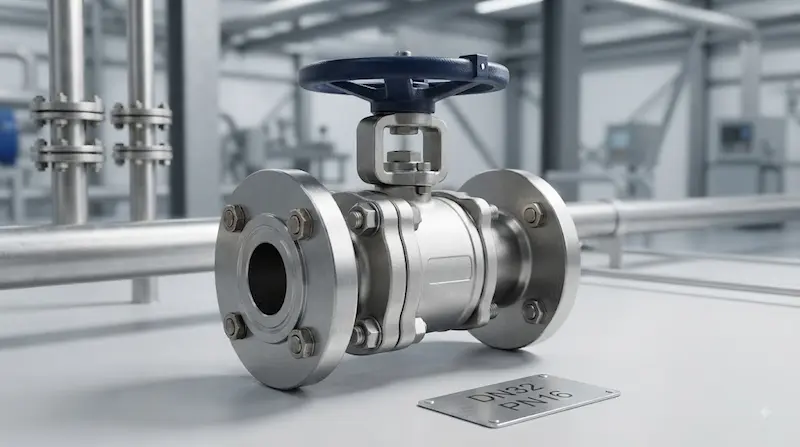

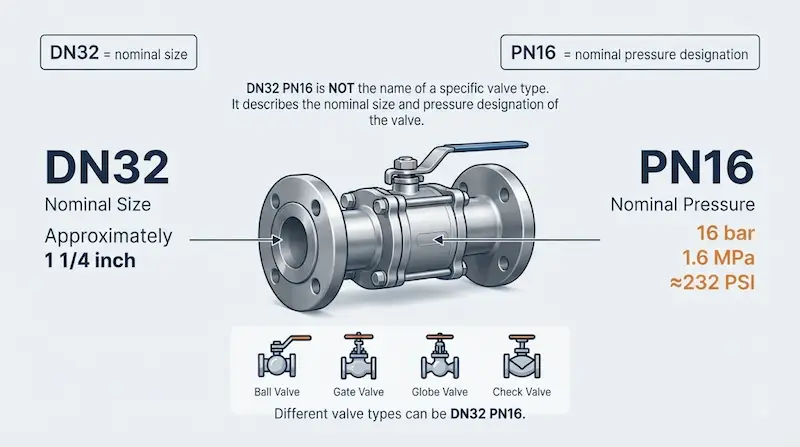

PN16 DN32 là cách mô tả một cấu hình van hoặc đường ống trong đó DN32 chỉ kích thước danh nghĩa của đường ống/van, còn PN16 chỉ cấp áp suất danh nghĩa. DN32 không đồng nghĩa với việc mọi đường kính thực tế của van đều bằng 32 mm; kích thước thực tế phụ thuộc vào loại van, tiêu chuẩn và thiết kế chế tạo.

Chỉ dựa vào hai thông số này, bạn chưa thể biết chắc chắn đó là van bi (ball valve), van cổng (gate valve), van cầu (globe valve) hay van một chiều (check valve). Đồng thời, thông tin này cũng chưa đủ để xác định vật liệu chế tạo, kiểu kết nối hay khoảng cách hai mặt bích (face-to-face dimension). Việc nắm rõ bản chất này sẽ giúp bạn tránh những sai sót đắt giá khi thi công lắp đặt.

DN32 Là Gì? DN32 Bao Nhiêu Inch?

Để lựa chọn vật tư chuẩn xác, kỹ sư cần hiểu đúng về hệ thống quy đổi kích thước. Chữ DN viết tắt của Nominal Diameter (đường kính danh nghĩa).

• DN32 thường được quy đổi tương ứng khoảng 1¼ inch trong hệ đo lường Anh - Mỹ.

• Tuy nhiên, tuyệt đối không nên hiểu DN32 là mọi bộ phận bên trong van đều có đường kính chính xác tuyệt đối 32 mm.

• Đường kính trong thực tế (inside diameter) phụ thuộc vào tiêu chuẩn ống (pipe schedule) hoặc độ dày thành ống.

• Lỗ dòng chảy của van (valve bore) cũng thay đổi tùy theo thiết kế của từng hãng.

Một điểm thú vị là một số sản phẩm pn16 dn32 trên thị trường có đường kính ngoài mặt bích lên tới 140 mm, nhưng đây là kích thước mặt bích (flange diameter) chứ không phải đường kính danh nghĩa DN32. Sự nhầm lẫn này là cái bẫy kỹ thuật khiến nhiều người mua sai kích thước kết nối.

PN16 Là Gì? PN16 DN32 Chịu Được Bao Nhiêu Bar?

Bên cạnh kích thước, khả năng chịu áp lực là yếu tố sống còn quyết định độ an toàn của đường ống. Ký hiệu PN là viết tắt của nominal pressure designation (áp suất danh nghĩa).

• PN16 biểu thị cấp áp suất danh nghĩa 16 bar.

• 16 bar tương đương khoảng 1.6 MPa.

• Mức quy đổi xấp xỉ 232 PSI.

Cảnh báo kỹ thuật chuyên sâu: Không nên hiểu mặc định pn16 dn32 là mọi sản phẩm đều có áp suất làm việc (working pressure) chính xác 16 bar ở mọi môi trường nhiệt độ. Khả năng chịu áp thực tế phụ thuộc vào nhiều yếu tố:

• Vật liệu chế tạo thân van (body material).

• Chất liệu đệm làm kín (seat và seal).

• Nhiệt độ vận hành thực tế của môi chất.

• Thiết kế cấu trúc và tiêu chuẩn áp dụng.

Ví dụ, một mẫu van cầu (globe valve) pn16 có thể chịu được 16 bar ở nhiệt độ thường, nhưng allowable working pressure sẽ giảm xuống khi nhiệt độ hệ thống tăng cao.

Van PN16 Có Những Loại Nào?

Thị trường cung cấp nhiều dòng thiết bị mang cấu hình này để phục vụ các mục đích vận hành khác nhau. Dưới đây là các chủng loại phổ biến:

Ball Valve DN32 PN16 (Van bi)

Cho phép đóng mở dòng chảy cực nhanh, có tùy chọn dòng chảy đầy đủ (full bore) hoặc thu hẹp (reduced bore). Có thể vận hành thủ công bằng tay gạt hoặc tích hợp bộ truyền động khí nén/điện. [Xem thêm danh mục sản phẩm van bi công nghiệp tiêu chuẩn].

Gate Valve DN32 PN16 (Van cổng)

Đóng vai trò chủ lực trong việc cô lập dòng chảy (isolation) trên tuyến ống. Van chuyên dùng cho việc đóng mở hoàn toàn, không phù hợp để điều tiết lưu lượng liên tục.

Globe Valve DN32 PN16 (Van cầu)

Sở hữu khả năng điều tiết lưu lượng dòng chảy tuyệt vời nhờ cơ chế đĩa van tịnh tiến. Kết cấu thân van cầu thường cồng kềnh và có chiều dài face-to-face lớn hơn van bi cùng kích cỡ.

Check Valve DN32 PN16 (Van một chiều)

Thiết bị tự động vận hành để ngăn chặn triệt để hiện tượng dòng chảy ngược, bảo vệ an toàn cho máy bơm và các thiết bị nhánh phía sau.

Butterfly Valve DN32 PN16 (Van bướm)

Mặc dù van bướm ít phổ biến ở các kích thước nhỏ như DN32 (thường dùng từ DN50 trở lên), một số nhà sản xuất vẫn cung cấp tùy chọn này nhưng cần kiểm tra kỹ tính khả dụng trước khi đặt hàng.

Thông Số Kỹ Thuật Của Valve PN16

Để giao dịch mua bán chính xác, bạn cần nắm bắt toàn bộ bảng thông số kỹ thuật cốt lõi sau đây thay vì chỉ dựa vào tên gọi chung chung:

Một nguyên tắc quan trọng là cấu hình pn16 không đủ để suy ra chiều dài lắp đặt (face-to-face). Chẳng hạn, một chiếc van cầu DN32 PN16 có chiều dài thân L = 180 mm, trong khi một van bi cùng kích cỡ có thể chỉ có L = 130 mm. Do đó, khi thay thế thiết bị cũ, bạn tuyệt đối không được mua hàng chỉ dựa vào mỗi thông số DN và PN.

Kích Thước Mặt Bích DN32 PN16 Là Bao Nhiêu?

Đối với các hệ thống đường ống sử dụng kết nối mặt bích, việc nắm rõ thông số hình học là điều bắt buộc để đảm bảo khả năng lắp ghép kín khít.

Theo bảng kích thước tiêu chuẩn mặt bích DN32 PN16 theo hệ thống BS EN 1092, mặt bích điển hình có đường kính ngoài 140 mm, vòng tâm lỗ bu-lông 100 mm, sử dụng 4 lỗ bu-lông đường kính 18 mm cho loại bu-lông M16, cùng đường kính mặt bích gờ (raised face) khoảng 78 mm.

Tuy nhiên, bạn cần hết sức lưu ý không áp dụng dập khuôn các thông số này cho mọi sản phẩm pn16 nếu chưa xác định rõ tiêu chuẩn mặt bích của nhà sản xuất. Sự khác biệt có thể xuất hiện giữa các bộ tiêu chuẩn sau:

• EN 1092-1 (Mặt bích thép)

• EN 1092-2 (Mặt bích gang)

• EN 1092-3 (Mặt bích hợp kim màu)

• Các tiêu chuẩn tương đương khác từ hệ thống ASME hoặc JIS.

PN16 Khác DN25 PN16 Và DN40 PN16 Thế Nào?

Việc lựa chọn sai kích thước đường kính danh nghĩa sẽ gây ảnh hưởng trực tiếp đến tốc độ dòng chảy và tổn thất áp suất của toàn bộ tuyến ống.

Không nên có tư duy sai lầm rằng chọn DN40 luôn “tốt hơn” hay “bền hơn” DN32. Kích thước đường kính ống phải được tính toán chính xác theo yêu cầu về lưu lượng dòng chảy (flow requirement) và thiết kế thủy lực của hệ thống, không phải chọn theo cảm tính kích thước càng lớn càng tốt.

PN16 DN32 Có Phù Hợp Với Mọi Hệ Thống Không?

Câu trả lời chắc chắn là Không. Mặc dù thông số áp suất và kích thước đáp ứng, tính phù hợp của thiết bị còn bị chi phối bởi các yếu tố môi trường vận hành:

• Môi chất (Medium): Nước sạch, nước thải, khí nén, hơi nóng (steam), dầu nhiên liệu hay hóa chất đặc thù.

• Áp suất: Cần đối chiếu giữa áp suất vận hành thực tế (operating pressure), áp suất thiết kế (design pressure) và áp suất thử nghiệm (test pressure).

• Nhiệt độ: Cùng một mức định danh PN16, nhưng vật liệu gioăng đệm khác nhau sẽ quy định giới hạn nhiệt độ chịu đựng khác nhau.

• Vật liệu: Thân van bằng gang dẻo, đồng thau hay thép không gỉ sẽ quyết định độ bền của van trước sự ăn mòn của lưu chất.

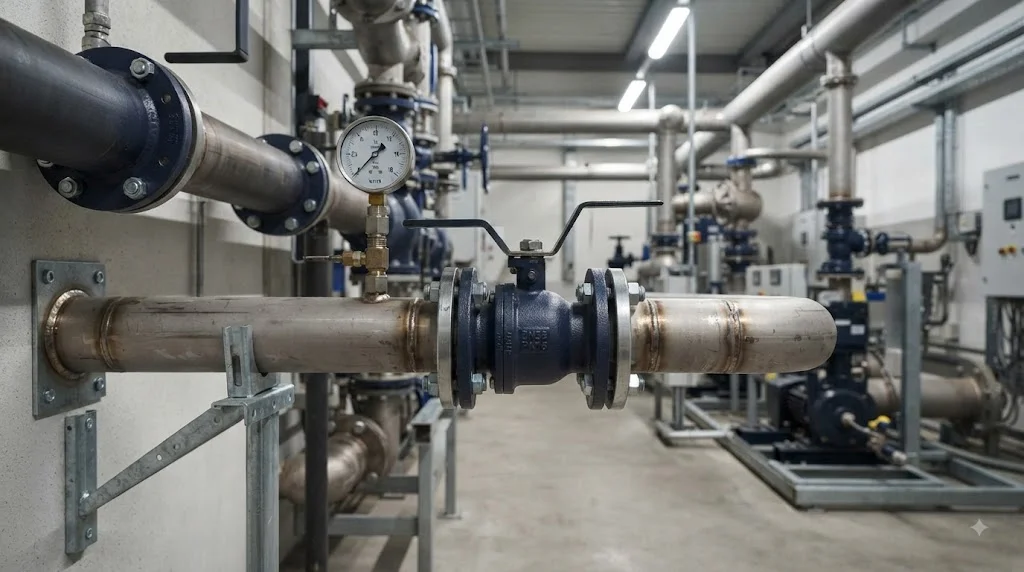

Valve PN16 DN32 Được Dùng Ở Đâu?

Nhờ kích thước trung gian linh hoạt, các dòng thiết bị pn16 xuất hiện dày đặc trong nhiều lĩnh vực:

• Hệ thống cấp nước sạch dân dụng và công nghiệp quy mô vừa.

• Hệ thống điều hòa không khí trung tâm (HVAC).

• Hệ thống phòng cháy chữa cháy (PCCC) các nhánh phụ.

• Các trạm bơm cấp nước và nhà máy xử lý nước thải.

• Đường ống nước cấp lò hơi (boiler feedwater) áp suất vừa.

• Hệ thống ống dẫn khí nén nhà máy và các tiện ích công nghiệp (industrial utility).

Tuy nhiên, giới hạn sử dụng thực tế của một sản phẩm pn16 cụ thể luôn phải được kiểm chứng thông qua bảng thông số tương thích vật liệu (material compatibility) từ nhà sản xuất.

7 Sai Lầm Khi Chọn Mua PN16

Hiểu nhầm DN32 nghĩa là đường kính thực tế bên trong luôn bằng chính xác 32 mm.

Mặc định thông số PN16 nghĩa là van luôn chịu được đúng 16 bar ở mọi ngưỡng nhiệt độ.

Chỉ mua hàng dựa trên DN và PN mà quên xác định rõ chủng loại van cần dùng.

Bỏ qua việc kiểm tra tiêu chuẩn mặt bích dẫn đến lệch tâm bu-lông khi thi công.

Không kiểm tra khoảng cách hai mặt bích (face-to-face), gây khó khăn khi thay thế van cũ.

Bỏ qua yếu tố tương thích hóa học giữa môi chất và vật liệu gioăng đệm seat/seal.

Không tra cứu kỹ bảng dữ liệu kỹ thuật (datasheet) trước khi quyết định đặt hàng.

Cách Chọn Valve PN16 Đúng Cho Hệ Thống

Để chọn đúng thiết bị ngay từ lần đầu tiên, hãy áp dụng quy trình kiểm tra theo checklist chuyên gia sau đây:

•  Xác định kích thước DN32 có chuẩn xác với quy cách đường ống thực tế hay không.

•  Kiểm tra cấp áp suất PN16 có đáp ứng dư dả áp suất thiết kế của hệ thống.

•  Xác định biên độ nhiệt độ vận hành tối đa và tối thiểu.

•  Làm rõ đặc tính môi chất (nước, khí, hóa chất, dầu...).

•  Lựa chọn chính xác loại van theo công năng (đóng ngắt nhanh, điều tiết hay chặn dòng ngược).

•  Chọn vật liệu thân van phù hợp với điều kiện môi trường xung quanh.

•  Kiểm tra vật liệu gioăng đệm seat/seal chịu nhiệt và kháng hóa chất.

•  Xác định tiêu chuẩn mặt bích hoặc kiểu kết nối đầu ống.

•  Đo đạc và kiểm tra kích thước face-to-face nếu là dạng thay thế thiết bị cũ.

•  Kiểm tra tiêu chuẩn lỗ bu-lông (bolt pattern).

•  Đối chiếu kỹ lưỡng thông số trên datasheet chính hãng trước khi đặt hàng.

Những Lưu Ý Khi Lắp Đặt Valve PN16

Quá trình lắp đặt chuẩn kỹ thuật sẽ giúp khai thác tối đa tuổi thọ của thiết bị trên đường ống:

• Kiểm tra độ đồng tâm và tiêu chuẩn mặt bích kết nối trước khi siết bu-lông.

• Sử dụng vòng đệm làm kín (gasket) đúng chủng loại, đúng kích thước DN32.

• Siết lực các đai ốc bu-lông theo hình chéo đối xứng để phân bổ đều lực ép.

• Tuyệt đối không dùng lực cơ học ép van để "bắt" hai mặt bích bị lệch tâm nghiêm trọng.

• Kiểm tra chiều mũi tên lưu chất trên thân đối với van một chiều.

• Thực hiện thử áp lực hệ thống (pressure test) ngay sau khi hoàn tất thi công.

• Xả kiệt áp suất tuyến ống trước khi tháo dỡ hoặc bảo trì thiết bị.

FAQ Về PN16 DN32

PN16 DN32 là gì?

PN16 là mã mô tả cấu hình kỹ thuật, trong đó DN32 biểu thị kích thước danh nghĩa đường ống/van và PN16 biểu thị cấp áp suất danh nghĩa của thiết bị.

DN32  tương đương bao nhiêu inch?

DN32 thường được quy đổi tương ứng khoảng 1¼ inch trong hệ đo lường tiêu chuẩn.

PN16 chịu được áp lực tối đa bao nhiêu bar?

Cấp danh nghĩa PN16 tương ứng mức 16 bar ở điều kiện chuẩn. Khả năng chịu áp thực tế (working pressure) sẽ thay đổi tùy thuộc vào nhiệt độ môi chất và vật liệu chế tạo thực tế của van.

Mặt bích DN32 PN16 có đường kính bao nhiêu?

Theo tiêu chuẩn BS EN 1092 phổ biến, mặt bích DN32 PN16 có đường kính ngoài khoảng 140 mm, đường kính vòng tâm lỗ bu-lông 100 mm và sử dụng 4 lỗ bu-lông M16. Cần xác nhận lại tiêu chuẩn cụ thể của nhà sản xuất trước khi lắp đặt.

DN32 PN16 có phải là tên của một loại van cụ thể không?

Không. Đây chỉ là thông số quy cách kích thước và áp suất. Có rất nhiều loại van khác nhau như van bi, van cổng, van cầu hay van một chiều đều có thể sở hữu cấu hình DN32 PN16.

Kết Luận: Chọn PN16 DN32 Không Chỉ Dựa Vào Hai Con Số

Tóm lại, thông số DN32 chỉ cho biết kích thước danh nghĩa của thiết bị, còn PN16 quy định cấp áp suất danh nghĩa. Để chọn mua chính xác loại van phù hợp cho dự án, bạn cần đánh giá đồng bộ thêm các yếu tố: chủng loại van, vật liệu chế tạo, đặc tính môi chất, nhiệt độ vận hành, kiểu kết nối, tiêu chuẩn mặt bích và khoảng cách face-to-face.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về pn16 dn32
