Tất Tần Tật Về Valve PN16: Định Nghĩa, Phân Loại Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Valve PN16 Là Gì Và Vì Sao Thông Số PN16 Quan Trọng?

Khi thiết kế một hệ thống đường ống, kỹ sư có thể gặp các yêu cầu quen thuộc như “lắp valve pn16”, “mặt bích pn16” hoặc “đường ống dn100 pn16”. Tuy nhiên, thông số này không đơn giản chỉ là tên gọi của một dòng van cố định. Nếu hiểu sai ý nghĩa của nó, người mua rất dễ chọn nhầm cấp áp suất, sai tiêu chuẩn mặt bích hoặc không đúng cấu hình van cho phép, dẫn đến nguy cơ rò rỉ hoặc mất an toàn nghiêm trọng cho toàn bộ hệ thống.

Valve PN16 là van được thiết kế với cấp áp suất danh nghĩa PN16. Trong hệ thống định danh PN, số 16 biểu thị cấp áp suất danh nghĩa 16 bar tại điều kiện tham chiếu; đây không phải là tên của một dòng van cụ thể. Vì vậy, van bướm, van cổng, van cầu, van bi hoặc van một chiều đều có thể có cấu hình PN16 nếu đáp ứng tiêu chuẩn và yêu cầu thiết kế tương ứng.

Hiểu rõ bản chất kỹ thuật này sẽ giúp bạn tránh được những sai lầm tốn kém trong quá trình mua sắm và thi công đường ống công nghiệp.

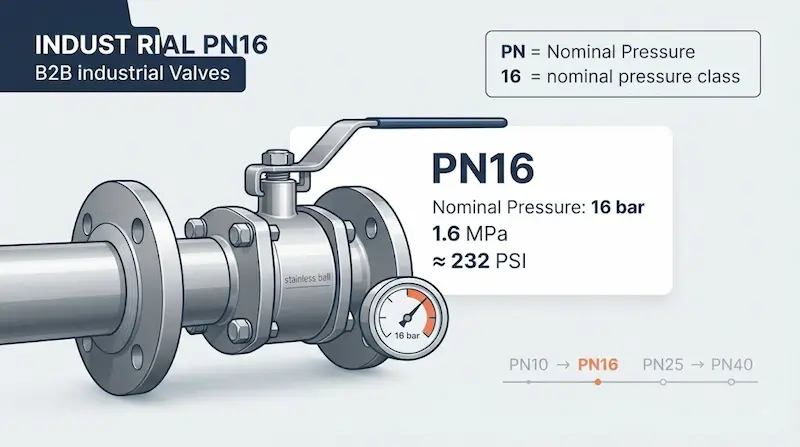

PN16 Nghĩa Là Gì? PN16 Bao Nhiêu Bar Và PSI?

Để tối ưu hiệu quả khi lựa chọn thiết bị, việc nắm vững bản chất quy đổi của ký hiệu áp suất là điều kiện tiên quyết. Chữ viết tắt PN xuất phát từ thuật ngữ Pressure Nominal (hoặc Pression Nominale trong tiếng Pháp), dịch nghĩa là áp suất danh nghĩa. Con số đi kèm biểu thị khả năng chịu áp cơ bản của thiết bị ở điều kiện nhiệt độ tiêu chuẩn.

• PN: Cấp áp suất danh nghĩa.

• 16: Biểu thị mức 16 bar.

• 16 bar tương đương khoảng 1.6 MPa.

• 16 bar tương đương khoảng 232 psi (Pound per square inch).

Cụ thể, các cấp áp suất thường gặp trong hệ thống quy đổi bao gồm:

Lưu ý từ chuyên gia: Không nên mặc định rằng mọi valve pn16 đều luôn chịu được đúng 16 bar ở mọi môi trường nhiệt độ. Khả năng chịu áp thực tế (allowable pressure) phụ thuộc rất lớn vào nhiệt độ vận hành, vật liệu chế tạo thân, tiêu chuẩn sản xuất và thiết kế tổng thể của van. Các nhà sản xuất uy tín luôn công bố biểu đồ tương quan áp suất - nhiệt độ (pressure-temperature rating) riêng cho từng model cụ thể.

Valve PN16 Hoạt Động Như Thế Nào?

Một điểm cốt lõi cần ghi nhớ là thông số PN16 chỉ quyết định khả năng chịu áp lực của thiết bị, hoàn toàn không quy định nguyên lý đóng mở dòng chảy. Cơ chế vận hành của một chiếc valve pn16 phụ thuộc hoàn toàn vào cấu trúc loại van cơ khí bên trong:

• Gate valve PN16 (Van cổng): Cửa van di chuyển tịnh tiến lên xuống theo trục vuông góc. Dạng này phù hợp cho mục đích đóng ngắt dòng (isolation) với tổn thất áp suất cực thấp khi mở hoàn toàn.

• Butterfly valve pn16 (Van bướm): Đĩa van xoay quanh trục cố định, thiết kế gọn nhẹ, tối ưu không gian và thường dùng cho các đường ống có đường kính lớn.

• Globe valve (Van cầu): Đĩa van chuyển động tuyến tính, cấu trúc dòng chảy đổi hướng giúp kiểm soát và điều tiết lưu lượng hiệu quả hơn van cổng.

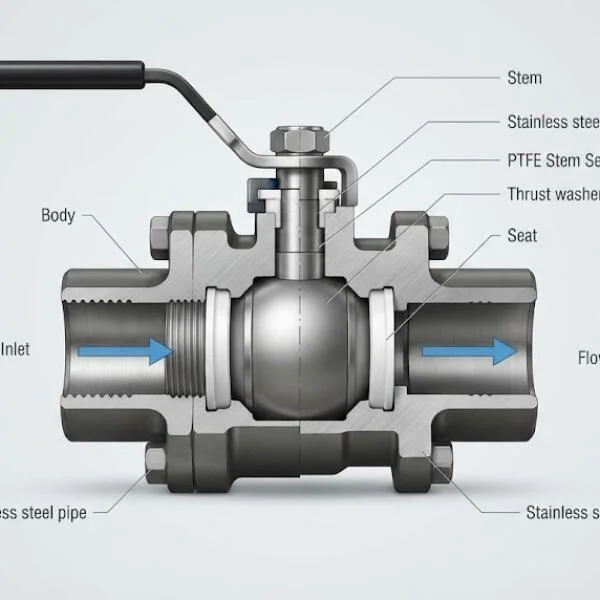

• Ball valve (Van bi): Viên bi đục lỗ xoay góc 90 độ, cho phép thao tác đóng mở nhanh, độ kín khít cao.

• Check valve (Van một chiều): Tự động vận hành dưới áp lực dòng chảy để ngăn dòng ngược, bảo vệ máy bơm và hệ thống.

Tóm lại, PN16 quyết định sức chịu áp của thiết bị, còn chủng loại van mới chính là yếu tố quyết định cách thức dòng chảy được kiểm soát.

Các Loại Valve Phổ Biến Trên Thị Trường

Tùy theo nhu cầu kỹ thuật của từng hệ thống, các dòng valve được chia thành nhiều chủng loại đa dạng để đáp ứng tối đa mục đích sử dụng.

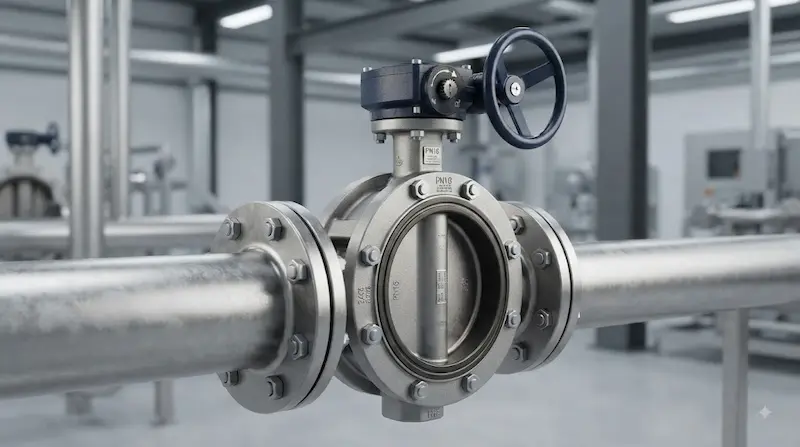

PN16 Butterfly Valve (Van bướm)

Dòng van này cực kỳ phù hợp cho hệ thống cấp nước, xử lý nước thải, hệ thống điều hòa không khí HVAC và các đường ống công nghiệp nói chung nhờ ưu điểm gọn nhẹ, trọng lượng tương đối thấp và thao tác vận hành dễ dàng.

PN16 Gate Valve (Van cổng)

Đóng vai trò chủ lực trong việc cô lập dòng chảy (isolation) tại các nhà máy nước và hệ thống tiện ích công nghiệp. Cần lưu ý không dùng van cổng làm thiết bị điều tiết lưu lượng liên tục nếu cấu trúc không hỗ trợ.

PN16 Globe Valve (Van cầu)

Là lựa chọn ưu tiên hàng đầu khi hệ thống đòi hỏi khả năng điều tiết lưu lượng chính xác hoặc kiểm soát tuyến tính dòng chảy chất lỏng/hơi.

PN16 Ball Valve (Van bi)

Mang lại khả năng khóa dòng cực nhanh, độ kín tuyệt đối và kết cấu tối ưu không gian cho các đường ống dẫn lưu chất khắt khe.

PN16 Check Valve (Van một chiều)

Đảm nhận nhiệm vụ ngăn chặn dòng chảy ngược dòng, bảo vệ an toàn tuyệt đối cho máy bơm và các thiết bị nhạy cảm trong hệ thống. [Xem thêm thông tin chi tiết về các dòng sản phẩm van công nghiệp tiêu chuẩn].

Valve Có Áp Suất Làm Việc Thực Tế Bao Nhiêu?

Sai lầm phổ biến của nhiều người mua hàng là mặc định valve luôn vận hành tối đa ở mức 16 bar trong mọi điều kiện. Thực tế, PN16 chỉ là định danh danh nghĩa, trong khi thông số pressure-temperature rating mới phản ánh chính xác mức áp suất cho phép tại từng ngưỡng nhiệt độ cụ thể.

Lấy ví dụ từ thông số kiểm định của một mẫu van bướm PN16 tiêu chuẩn:

• Working pressure (Áp suất làm việc): 16 bar.

• Shell test (Áp suất thử thân van): Thường đạt 24 bar.

• Seat test (Áp suất thử độ kín ghế van): Thường đạt khoảng 17.6 bar.

• Temperature range: Dao động tùy thuộc vào vật liệu làm đệm kín (seat material) như EPDM, NBR hay PTFE.

Sự khác biệt này cho thấy các thông số gồm working pressure, test pressure, pressure rating và temperature rating có ý nghĩa độc lập. Do đó, đừng bao giờ chọn mua thiết bị chỉ dựa vào con số PN16 in ngoài catalogue mà hãy tra cứu kỹ bảng biểu đồ áp suất - nhiệt độ của chính mã sản phẩm đó.

PN16 Khác PN10, PN25 Và PN40 Như Thế Nào?

Hệ thống phân cấp áp suất tiêu chuẩn bao gồm nhiều mức độ khác nhau để tương thích với từng yêu cầu vận hành riêng biệt:

Nhiều người có xu hướng chọn dư cấp độ, ví dụ chọn PN40 cho một hệ thống vốn chỉ cần PN16 với suy nghĩ "càng cao càng bền". Tuy nhiên, việc cố tình chọn mác áp suất cao hơn mức cần thiết sẽ đem lại nhiều bất cập: chi phí đầu tư đắt đỏ hơn, trọng lượng thiết bị nặng nề hơn, đồng thời đòi hỏi hệ thống mặt bích và bu-lông đi kèm phải tương thích. Ngược lại, nếu áp suất thiết kế thực tế vượt ngưỡng chịu đựng của dòng valve , tuyệt đối không được ép dùng dòng này nhằm tiết kiệm chi phí.

PN16 Có Tương Đương Class 150 Không?

Đây là một câu hỏi thường gặp khi các kỹ sư tiếp cận các tiêu chuẩn kỹ thuật quốc tế khác nhau.

• PN16 thuộc hệ thống tiêu chuẩn châu Âu (EN / DIN).

• Class 150 thuộc hệ thống tiêu chuẩn Bắc Mỹ (ASME / ANSI).

Tuyệt đối không được coi hai hệ thống này là hoàn toàn tương đương chỉ bằng cách quy đổi con số áp suất gần đúng. Tâm lý nhầm lẫn này có thể dẫn đến việc sai lệch về kích thước tâm lỗ bu-lông (bolt pattern), độ dày mặt bích và kích thước tổng thể. Khi triển khai dự án kết hợp các tiêu chuẩn vật tư khác nhau, bạn cần đối chiếu kỹ lưỡng bảng tiêu chuẩn mặt bích và thông số chịu nhiệt thực tế của từng dòng sản phẩm.

Các Thông Số Kỹ Thuật Quan Trọng Khi Chọn Valve

Việc tối ưu hóa khâu lựa chọn vật tư đòi hỏi bạn phải kiểm soát đầy đủ các thông số kỹ thuật cốt lõi sau đây:

Nominal size (Kích thước danh định): Các kích cỡ phổ biến từ DN50, DN65, DN80, DN100, DN150, DN200 trở lên.

Pressure rating: Cố định ở mức PN16 theo yêu cầu thiết kế đường ống.

Working temperature: Giới hạn chịu nhiệt phụ thuộc vào chất liệu thân van, vật liệu đệm làm kín và bản chất môi chất.

Body material (Vật liệu thân van): Gặp các loại phổ biến như gang xám (cast iron), gang dẻo (ductile iron), thép carbon (carbon steel) hoặc thép không gỉ (stainless steel).

End connection (Kiểu kết nối): Kiểu mặt bích (flanged), kẹp giữa (wafer), tai bích (lug), nối ren (threaded) hoặc hàn.

Flange standard: Tuân thủ nghiêm ngặt các tiêu chuẩn như EN 1092-1, EN 1092-2 hoặc các hệ tiêu chuẩn tương thích.

Valve standard: Các tiêu chuẩn thiết kế quốc tế như EN, ISO, API, BS hoặc DIN.

Seat/seal material: Vật liệu gioăng đệm phổ biến gồm EPDM, NBR, PTFE... có ảnh hưởng trực tiếp đến khả năng chống chịu hóa chất và nền nhiệt của toàn bộ hệ thống.

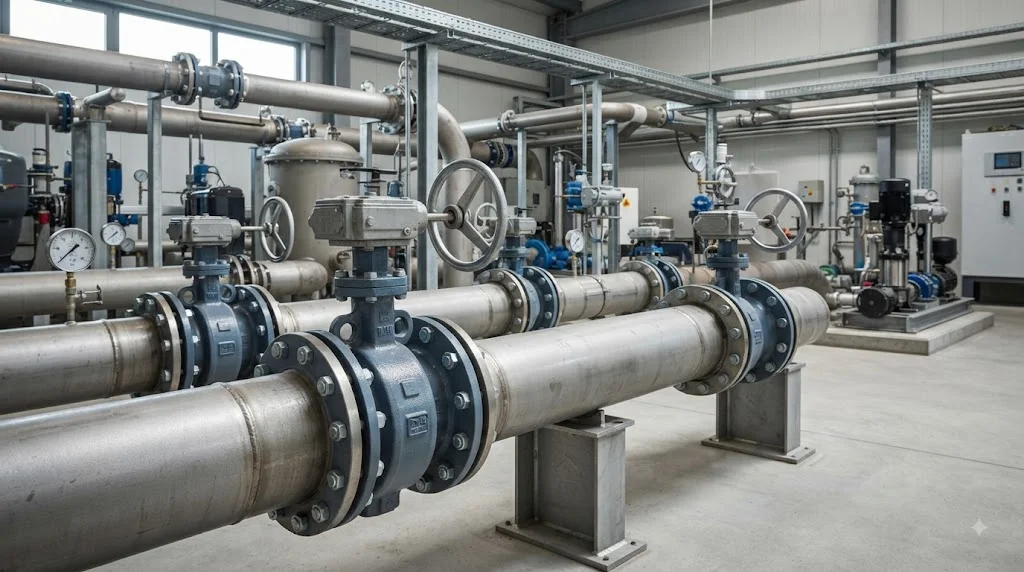

Valve Được Sử Dụng Ở Đâu?

Nhờ sự cân bằng hoàn hảo giữa khả năng chịu áp và chi phí đầu tư, valve là giải pháp kỹ thuật xuất hiện dày đặc trong các lĩnh vực trọng điểm:

• Hệ thống cấp nước sạch đô thị và khu công nghiệp.

• Các nhà máy xử lý nước thải sinh hoạt và công nghiệp.

• Hệ thống điều hòa không khí trung tâm (HVAC).

• Hệ thống phòng cháy chữa cháy (PCCC) cao tầng.

• Đường ống tiện ích nhà máy (industrial utility) và hệ thống dẫn hơi, khí nén áp suất vừa.

Cảnh báo chuyên gia: Mặc dù có thông số PN16, van không có nghĩa là vạn năng và dùng được cho mọi môi chất. Ví dụ, một thân van bằng gang dẻo kết hợp gioăng EPDM đạt chuẩn PN16 vẫn hoàn toàn không phù hợp nếu đưa vào môi trường hóa chất ăn mòn mạnh hoặc nhiệt độ quá cao. Do đó, việc đánh giá tương thích hóa học luôn đóng vai trò sống còn.

7 Sai Lầm Khi Chọn Valve

Mặc định quan niệm valve luôn chịu được 16 bar ở mọi ngưỡng nhiệt độ.

Chỉ quan tâm đến kích thước đường kính DN mà quên kiểm tra giới hạn áp suất làm việc.

Bỏ qua việc đối chiếu tiêu chuẩn mặt bích dẫn đến lệch tâm lỗ bu-lông khi lắp đặt.

Nhầm lẫn định mức PN16 hoàn toàn tương đương với tiêu chuẩn ASME Class 150.

Không kiểm tra kỹ vật liệu cấu tạo thân van (body material) có phù hợp môi chất không.

Bỏ qua tính tương thích giữa môi chất và vật liệu gioăng đệm seat/seal.

Chọn mua van chỉ dựa vào tiêu chí giá rẻ thay vì căn cứ trên điều kiện thiết kế thực tế của công trình.

Cách Chọn Valve Đúng Cho Hệ Thống

Để đảm bảo hiệu suất vận hành bền bỉ và hạn chế tối đa rủi ro sự cố, bạn nên áp dụng checklist tiêu chuẩn sau trong quá trình thu mua vật tư:

•  Xác định chính xác loại môi chất chảy trong ống (nước, dầu, khí, hóa chất...).

•  Xác định rõ áp suất thiết kế tối đa (design pressure) của hệ thống.

•  Xác định áp suất vận hành thực tế (operating pressure).

•  Xác định biên độ nhiệt độ vận hành (operating temperature).

•  Lựa chọn kích thước đường kính danh định (DN/size) phù hợp.

•  Chọn chủng loại van đáp ứng đúng công dụng (cách ly, điều tiết hay chặn dòng ngược).

•  Lựa chọn vật liệu thân van tương thích môi trường.

•  Kiểm tra chất liệu gioăng đệm (seat/seal) chịu hóa chất và nhiệt độ.

•  Xác định kiểu kết nối đường ống và tiêu chuẩn mặt bích tương ứng.

•  Tra cứu kỹ bảng biểu đồ áp suất - nhiệt độ của nhà sản xuất.

Khung quyết định cơ bản: Cần cô lập dòng chảy $\rightarrow$ Chọn van cổng hoặc van bi. Cần thiết bị gọn nhẹ cho ống lớn $\rightarrow$ Chọn van bướm. Cần điều tiết lưu lượng $\rightarrow$ Chọn van cầu. Cần chống dòng ngược $\rightarrow$ Chọn van một chiều.

Những Lưu Ý Khi Lắp Đặt Và Vận Hành Valve

Quá trình thi công lắp đặt ảnh hưởng trực tiếp đến 50% tuổi thọ của thiết bị trên đường ống. Do đó, hãy lưu ý các nguyên tắc quan trọng sau:

• Đảm bảo hệ thống mặt bích đối diện đạt cùng tiêu chuẩn kỹ thuật và đồng tâm với van.

• Sử dụng gioăng đệm làm kín (gasket) phù hợp với áp lực và môi chất.

• Siết lực các bu-lông mặt bích theo đường chéo cân đối để phân bổ đều áp lực.

• Tuyệt đối không để hệ thống vận hành vượt quá giới hạn áp suất và nhiệt độ định mức.

• Luôn xả kiệt áp suất đường ống trước khi tiến hành tháo dỡ hoặc bảo trì van.

• Kiểm tra kỹ độ kín khít và hiện tượng rò rỉ ngay sau khi hoàn tất lắp đặt.

• Thực hiện bảo dưỡng định kỳ, tra mỡ trục van và kiểm tra độ mòn của các chi tiết làm kín.

Cần nhớ rằng, việc một thiết bị được dán nhãn PN16 không có nghĩa toàn bộ hệ thống xung quanh đều mặc nhiên đạt chuẩn PN16. Toàn bộ đường ống, mặt bích, bu-lông, gioăng đệm và phụ kiện liên quan đều cần được đồng bộ đánh giá theo đúng điều kiện thiết kế tổng thể.

FAQ Về Valve PN16

Valve là gì?

Valve là van được thiết kế với cấp áp suất danh nghĩa PN16; đây là một chỉ số quy định cấp áp suất làm việc chứ không phải tên gọi của một loại van cụ thể.

Valve chịu được áp lực tối đa bao nhiêu bar?

Cấp danh nghĩa PN16 tương ứng mức 16 bar (khoảng 1.6 MPa hoặc 232 psi) ở điều kiện tham chiếu chuẩn. Khả năng chịu áp thực tế sẽ thay đổi tùy thuộc vào nhiệt độ môi chất và vật liệu chế tạo van.

Có phải mọi valve đều chịu được 16 bar ở mọi nhiệt độ không?

Không. Khả năng chịu áp của van sẽ giảm xuống khi nhiệt độ môi chất tăng lên. Do đó, bạn cần tra cứu biểu đồ tương quan áp suất - nhiệt độ do nhà sản xuất cung cấp.

PN16 có tương đương hoàn toàn với tiêu chuẩn Class 150 không?

Không nên coi hai tiêu chuẩn này là tương đương hoàn toàn. Mặc dù có mức áp suất gần nhau, hệ thống tiêu chuẩn mặt bích, kích thước tâm lỗ bu-lông và quy chuẩn thiết kế của Châu Âu (PN16) và Mỹ (Class 150) có sự khác biệt rõ rệt.

Khi nào nên chọn valve pn16 thay vì PN25 hoặc PN40?

Bạn nên chọn valve khi áp suất thiết kế hệ thống nằm trong giới hạn an toàn của cấp PN16. Việc chọn cấp áp suất cao hơn như PN25 hay PN40 chỉ thực sự cần thiết khi điều kiện vận hành thực tế vượt quá giới hạn của PN16 nhằm đảm bảo an toàn tuyệt đối.

Kết Luận: Khi Nào Nên Chọn Valve PN16?

Việc lựa chọn và đầu tư valve hiệu quả đòi hỏi sự đánh giá đồng bộ dựa trên 4 yếu tố cốt lõi: áp suất (pressure), nhiệt độ (temperature), vật liệu (material) và tiêu chuẩn kỹ thuật (standard). Đừng chỉ nhìn vào nhãn mác PN16 mà bỏ qua các điều kiện vận hành thực tế của hệ thống.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về valve pn16
