Hướng Dẫn Toàn Diện Về Auto Air Valve: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Đường Ống

Trong quá trình vận hành hệ thống đường ống công nghiệp và dân dụng, sự tích tụ khí là một trong những nguyên nhân hàng đầu dẫn đến sụt giảm áp suất, hư hỏng thiết bị và tiêu tốn năng lượng. Bài viết này sẽ phân tích chuyên sâu về auto air valve (van xả khí tự động) – thiết bị kỹ thuật cốt lõi giúp giải quyết triệt để bài toán tồn dư khí trong đường ống.

Vì Sao Hệ Thống Đường Ống Cần Auto Air Valve?

Trong thực tế vận hành, các kỹ sư cơ điện thường xuyên đối mặt với những hiện tượng hệ thống đường ống bị kêu, rung lắc dữ dội hoặc mất áp không rõ nguyên nhân. Đối với hệ thống HVAC, hiện tượng này khiến chu trình giải nhiệt hoạt động không ổn định, phòng bách hóa hoặc căn hộ không đạt đủ độ lạnh dù chiller vẫn chạy hết công suất.

Nguyên nhân gốc rễ của những sự cố trên phần lớn bắt nguồn từ các túi khí và bọt khí li ti lơ lửng trong chất lỏng. Khi dòng nước mang theo bọt khí đi qua cánh bơm, chúng gây ra hiện tượng xâm thực (cavitation), làm rỗ bề mặt cánh, giảm lưu lượng và suy giảm nghiêm trọng hiệu suất của bơm.

[Bọt khí tích tụ] ──> [Tạo túi khí tại điểm cao] ──> [Tăng trở lực dòng chảy] ──> [Bơm quá tải / Giảm áp]

Vấn đề nằm ở chỗ, nếu không xả khí kịp thời, các túi khí tại các điểm cao sẽ thu hẹp tiết diện dụng dòng chảy, buộc bơm phải làm việc nặng tải hơn để duy trì lưu lượng. Điều này không chỉ khiến hệ thống tiêu tốn nhiều điện năng hơn mà còn đẩy nhanh tiến độ mài mòn, gây nguy cơ bục vỡ đường ống do hiện tượng búa nước (water hammer) khi túi khí bị nén và vỡ đột ngột. Để giải quyết triệt để, van xả khí tự động (hay còn gọi là automatic air valve, van xả khí tự động) chính là giải pháp kỹ thuật bắt buộc nhằm tự động loại bỏ khí tích tụ một cách liên tục và an toàn.

Van xả khí tự động Là Gì?

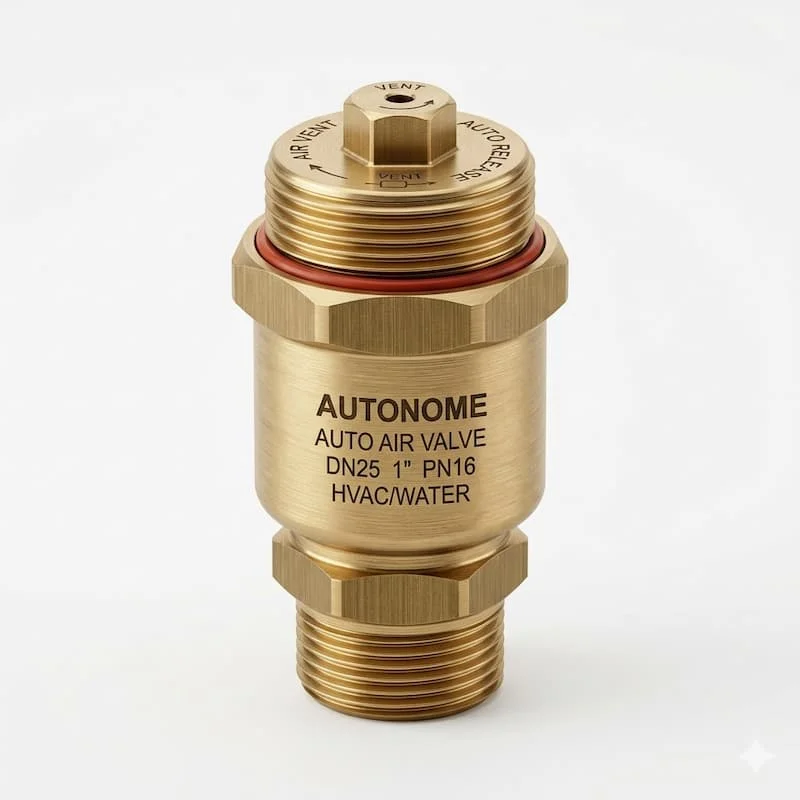

van xả khí tự động là dòng van công nghiệp có chức năng tự động xả bọt khí tích tụ ra ngoài môi trường hoặc hút không khí vào trong đường ống khi có hiện tượng tụt áp, nhằm bảo vệ an toàn và duy trì áp suất vận hành ổn định cho hệ thống thủy lực.

Thiết bị đóng vai trò tối quan trọng trong việc giảm đọng khí, ngăn ngừa hiện tượng khóa khí (air binding), ổn định áp suất thủy tĩnh và tăng hiệu suất truyền tải của toàn bộ hệ thống.

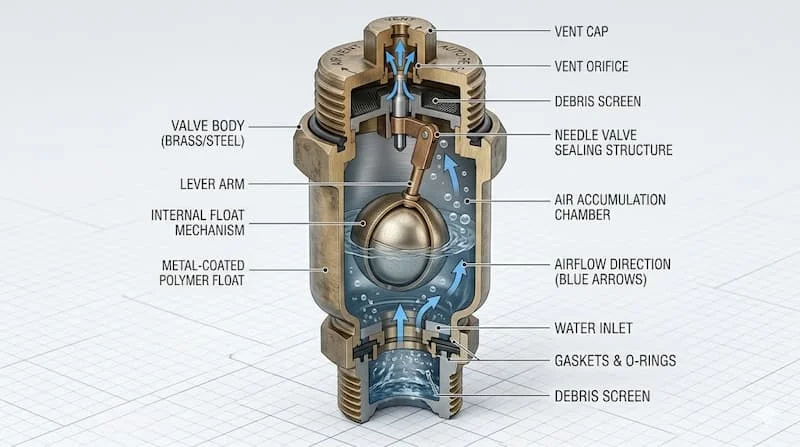

Một cụm automatic air valve tiêu chuẩn được cấu thành từ 4 thành phần cơ bản sau:

• Thân van (Body): Thường được đúc từ đồng, gang hoặc inox, chịu lực nén từ áp suất bên trong đường ống.

• Phao nổi (Float): Chế tạo từ vật liệu nhẹ, không thấm nước (như nhựa PP chịu nhiệt hoặc inox rỗng), chuyển động tịnh tiến theo mực nước bên trong khoang van.

• Lỗ xả khí (Orifice): Vị trí cơ học cho phép khí thoát ra ngoài khi van mở.

• Gioăng làm kín (Seat/Gasket): Bằng cao thể EPDM hoặc Teflon, đảm bảo độ kín khít tuyệt đối, không cho nước rò rỉ ra ngoài khi lỗ xả đóng.

Nguyên Lý Hoạt Động Của van xả khí tự động

Cơ chế vận hành của van xả khí tự động dựa trên nguyên lý chênh lệch tỷ trọng giữa nước và không khí, kết hợp với định luật vạn vật hấp dẫn tác động lên phao nổi (air vent valve operation).

Mực nước giảm (Khí đầy) ──> Phao hạ xuống ──> Cơ cấu đòn bẩy mở lỗ xả ──> Khí thoát ra ngoài
Mực nước dâng (Hết khí) ──> Phao nổi lên ──> Cơ cấu đòn bẩy ép gioăng ──> Lỗ xả đóng kín

• Khi khí tích tụ: Khi hệ thống vận hành, lượng khí hòa tan trong nước tách ra và di chuyển lên điểm cao nhất (nơi lắp đặt van). Khí đi vào thân van và tích tụ ở phần đỉnh, đẩy mực nước trong khoang van hạ xuống thấp. Khi mực nước giảm, phao nổi mất lực nâng và hạ xuống theo trọng lực, kéo theo cơ cấu cơ học mở lỗ xả khí ra. Khí bên trong sẽ lập tức bị áp suất hệ thống đẩy ra ngoài.

• Khi nước đầy: Ngay sau khi lượng khí thoát hết, mực nước trong đường ống tràn ngược vào khoang van, đẩy phao nổi dâng lên. Phao dâng cao sẽ ép chặt gioăng cao su làm kín vào vị trí lỗ xả khí, đóng chặt van lại để ngăn chặn nước rò rỉ ra ngoài.

Vì sao bọt khí làm giảm hiệu suất bơm?

Không khí có tính đàn hồi và có thể bị nén, trong khi nước thì không. Khi bọt khí lọt vào buồng bơm, lực ly tâm của cánh quạt nén bọt khí lại thay vì đẩy chất lỏng đi. Điều này tạo ra các khoảng trống áp suất thấp, gây ra hiện tượng xâm thực (cavitation) - sinh ra các sóng xung kích micro phá hủy bề mặt kim loại của cánh bơm.

Do đó, việc ứng dụng cơ chế xả tự động thay vì xả thủ công là bắt buộc. Hệ thống xả khí thủ công chỉ có tác dụng khi khởi động hệ thống (start-up), còn trong quá trình vận hành liên tục, bọt khí sinh ra liên tục do thay đổi nhiệt độ và áp suất, đòi hỏi nguyên lý van xả khí phải hoạt động hoàn toàn tự động 24/7 để bảo vệ thiết bị kịp thời.

Các Loại van xả khí tự động Phổ Biến

Để tối ưu hóa chi phí đầu tư và độ bền, các kỹ sư cần phân loại và lựa chọn cấu trúc van dựa trên ba tiêu chí cốt lõi:

1. Phân loại theo chức năng

• Single Orifice (Van xả khí lỗ nhỏ): Chuyên dùng để xả lượng khí nhỏ sinh ra liên tục trong quá trình hệ thống đang vận hành có áp.

• Double Orifice / Combination Air Valve (Van xả khí đa năng): Tích hợp cả hai chức năng: xả lượng khí lớn khi điền đầy nước vào đường ống (start-up), hút lượng khí lớn vào ống khi xả cạn để tránh móp ống (anti-vacuum), và xả khí bọt nhỏ khi hệ thống vận hành có áp.

2. Phân loại theo vật liệu

• Vật liệu đồng (Brass/Bronze): Thường dùng cho hệ thống dân dụng, HVAC cỡ nhỏ, chịu nhiệt tốt, chống ăn mòn mức trung bình, chi phí hợp lý.

• Vật liệu Inox (Stainless Steel 304/316): Chuyên dụng cho môi trường hóa chất, nước sạch, thực phẩm hoặc y tế nhờ độ bền cơ học cao, kháng ăn mòn tuyệt đối nhưng chi phí đầu tư cao.

• Vật liệu Gang (Cast Iron/Ductile Iron): Phổ biến nhất trong các đường ống cấp thoát nước đô thị, hệ thống PCCC trục chính nhờ chịu lực va đập tốt, giá thành tối ưu cho kích thước lớn.

3. Kiểu kết nối

• Kết nối ren (Threaded): Phù hợp với kích thước nhỏ (thường từ DN15 đến DN50), lắp đặt nhanh chóng bằng băng tan.

• Kết nối mặt bích (Flanged): Áp dụng cho kích thước lớn (DN50 trở lên), đảm bảo độ kín khít, chịu áp lực rung lắc lớn tại các trạm bơm.

Thông Số Kỹ Thuật Quan Trọng Của van xả khí tự động

Việc tính toán và lựa chọn sai thông số kỹ thuật là nguyên nhân trực tiếp dẫn đến các sự cố rò rỉ hoặc van không hoạt động. Dưới đây là các thông số cốt lõi cần lưu ý:

Hệ quả của việc chọn sai thông số

• Chọn sai áp suất (Working Pressure): Nếu áp suất thực tế của hệ thống vượt quá áp suất định mức của van, áp lực nước quá lớn sẽ ép chặt phao lên trên khiến van không thể hạ xuống để mở lỗ xả khí. Ngược lại, nếu chọn van có áp suất định mức quá cao cho một hệ thống áp suất thấp, lực đẩy của nước không đủ lớn để ép phao nổi lên đóng kín gioăng, gây ra hiện tượng van xả khí tự động leakage (rò rỉ nước liên tục tại đầu xả).

• Ảnh hưởng của vật liệu đến độ bền: Hệ thống nước nóng Chiller/Boiler nếu dùng van có phao bằng nhựa kém chất lượng sẽ dễ bị biến dạng do nhiệt độ cao, dẫn đến kẹt phao. Môi trường nước biển hoặc nước thải bắt buộc phải dùng van thân gang lót epoxy hoặc inox 316 để tránh hiện tượng oxy hóa ăn mòn làm thủng thân van.

So Sánh van xả khí tự động Và Air Vent Valve

Rất nhiều kỹ thuật viên thường nhầm lẫn giữa hai khái niệm van xả khí tự động và air vent valve. Bảng đối sánh trực quan dưới đây sẽ làm rõ sự khác biệt:

Insight kỹ thuật: Hệ thống HVAC bắt buộc phải dùng van xả khí tự động chuyên dụng (van xả khí tự động) tại các vị trí rẽ nhánh tầng và đỉnh trục đứng, vì lượng bọt khí sinh ra từ quá trình tuần hoàn nước lạnh/nước nóng diễn ra liên tục, van xả tay thủ công thông thường không thể đáp ứng được tốc độ tích tụ khí.

Van xả khí tự động Được Dùng Trong Những Hệ Thống Nào?

Do đặc tính vật lý của dòng chảy, không khí luôn có xu hướng tách khỏi nước tại những nơi có vận tốc dòng chảy thay đổi hoặc áp suất sụt giảm. Vì vậy, van xả khí tự động được ứng dụng rộng rãi trong:

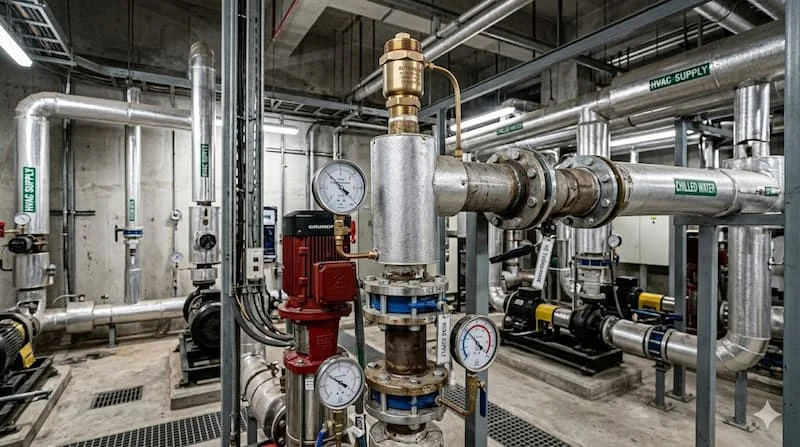

• Hệ thống HVAC / Chiller / Cooling Tower: Trong vòng tuần hoàn nước lạnh của hệ thống điều hòa trung tâm Chiller, sự thay đổi nhiệt độ đột ngột giải phóng một lượng lớn khí hòa tan. Van xả khí giúp ngăn ngừa bong bóng khí bám trên bề mặt ống chùm của bộ trao đổi nhiệt, đảm bảo hiệu suất truyền nhiệt tối đa.

• Hệ thống cấp nước đô thị & Tòa nhà cao tầng: Đảm bảo lưu lượng nước phân phối đều đến các tầng, tránh hiện tượng sụt áp và mất nước cục bộ do các "túi khí" chặn dòng chảy.

• Hệ thống phòng cháy chữa cháy (PCCC): Khi kích hoạt bơm chữa cháy với áp lực cực lớn, nếu không có van xả khí xả nhanh lượng gió trong đường ống khô ra ngoài, áp lực nén nén khí có thể gây nổ đường ống hoặc làm chậm thời gian nước tiếp cận đầu phun sprinkler.

Những Sai Lầm Thường Gặp Khi Sử Dụng van xả khí tự động

Trong quá trình tư vấn và xử lý sự cố hệ thống, chúng tôi ghi nhận các lỗi van xả khí phổ biến sau:

• Lắp sai vị trí: Lắp van ở đoạn ống dốc xuống hoặc dải giữa đường ống ngang thay vì điểm cao nhất. Khí sẽ đi qua van và tiếp tục tích tụ ở vị trí cao hơn, khiến van vô tác dụng.

• Không vệ sinh định kỳ: Nước trong hệ thống công nghiệp thường mang theo cặn bẩn, oxit sắt. Cặn bẩn lọt vào lòng van sẽ bám vào gioăng làm kín hoặc làm kẹt cơ cấu phao nổi, gây ra hiện tượng rò rỉ nước (van xả khí tự động leakage).

• Khóa đường xả khí: Nhiều thợ lắp đặt do thấy van bị rỉ nước đã vặn chặt nút bịt (cap) trên đầu lỗ xả khí. Việc này vô tình vô hiệu hóa hoàn toàn chức năng xả khí tự động của thiết bị.

Hướng Dẫn Chọn van xả khí tự động Phù Hợp

Để chọn đúng mã sản phẩm tối ưu cho dự án, hãy áp dụng bộ checklist tiêu chuẩn của kỹ sư cơ điện dưới đây:

• Bước 1: Xác định chức năng hệ thống (Hệ thống nước sạch, nước thải, hay nước nóng HVAC? Hệ thống cần xả lưu lượng khí lớn lúc khởi động hay chỉ cần xả bọt khí vận hành?).

• Bước 2: Kiểm tra áp suất danh định (PN) (Áp suất làm việc thực tế phải bằng 60–80% áp suất định mức của van).

• Bước 3: Chọn vật liệu theo môi trường (Xem bảng gợi ý bên dưới).

• Bước 4: Xác định kiểu kết nối và kích thước (DN15 - DN25 dùng ren cho nhánh phụ; DN50 trở lên dùng mặt bích cho trục chính).

Bảng hướng dẫn chọn vật liệu van theo môi trường vận hành

Lưu Ý Khi Lắp Đặt Và Bảo Trì van xả khí tự động

Để hệ thống vận hành bền bỉ, quy trình cách lắp auto air valve cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

Quy trình lắp đặt chuẩn kỹ thuật

1. Vị trí lắp đặt: Luôn luôn lắp van thẳng đứng (vertical) ở vị trí cao nhất trên đường ống trục đứng, hoặc tại các điểm uốn cong nhô lên của đường ống nằm ngang.

2. Lắp van cô lập phía trước: Luôn lắp một van bi (ball valve) hoặc van cổng nhỏ ngay phía dưới trước khi gắn auto air valve. Van bi này có nhiệm vụ cô lập thiết bị, cho phép tháo rời van xả khí để vệ sinh, bảo trì mà không cần phải xả toàn bộ nước trong hệ thống đường ống chính.

Chế độ bảo trì khuyến nghị

• Tần suất vệ sinh: Tối thiểu 6 tháng/lần đối với hệ thống tuần hoàn kín (HVAC) và 3 tháng/lần đối với hệ thống nước cấp hở hoặc nước có độ độ đục cao.

• Khi nào cần thay gioăng: Khi xuất hiện hiện tượng rò rỉ nước liên tục ở đầu xả dù phao vẫn nổi tốt. Tuổi thọ trung bình của gioăng làm kín cao su là từ 2 đến 3 năm tùy thuộc vào nhiệt độ dòng nước.

FAQ - Câu Hỏi Thường Gặp Về Auto Air Valve

FAQ 1: Auto air valve là gì?

Trả lời: Là van xả khí tự động, dùng để loại bỏ không khí và bọt khí tích tụ ra khỏi hệ thống đường ống chất lỏng một cách tự động, nhằm bảo vệ đường ống khỏi hiện tượng búa nước và tăng hiệu suất vận hành của bơm.

FAQ 2: Van xả khí tự động hoạt động như thế nào?

Trả lời: Van hoạt động dựa trên sự thay đổi mực nước trong khoang van. Khi khí vào đầy khoang, mực nước hạ xuống làm phao rơi xuống, mở lỗ xả để khí thoát ra. Khi khí hết, nước dâng lên đẩy phao nổi lên ép chặt gioăng cao su để đóng lỗ xả.

FAQ 3: Auto air valve dùng cho HVAC được không?

Trả lời: Hoàn toàn được và là bắt buộc. Trong hệ thống HVAC/Chiller, van xả khí tự động chịu nhiệt giúp loại bỏ các bọt khí sinh ra do chênh lệch nhiệt độ, ngăn hiện tượng air-binding tại các dàn trao đổi nhiệt (FCU/AHU).

FAQ 4: Nên dùng auto air valve đồng hay inox?

Trả lời: Tùy thuộc vào môi trường và ngân sách. Van đồng phù hợp cho hệ thống nước sạch, HVAC dân dụng với chi phí tối ưu. Van inox chuyên dùng cho môi trường ăn mòn cao, hóa chất, thực phẩm hoặc yêu cầu độ bền tuyệt đối.

FAQ 5: Lắp auto air valve ở đâu là đúng?

Trả lời: Van bắt buộc phải được lắp thẳng đứng ở các điểm cao nhất của hệ thống đường ống, đầu ra của các bộ trao đổi nhiệt, hoặc ngay sau các cụm bơm lớn - nơi không khí dễ bị phân tách và tích tụ lại.

Kết Luận và Liên Hệ

Đầu tư hệ thống van xả khí tự động auto air valve chất lượng cao là giải pháp căn cơ giúp bảo vệ đường ống, tối ưu hóa điện năng tiêu thụ cho hệ thống bơm và ngăn ngừa các sự cố bục vỡ do búa nước. Việc hiểu rõ thông số kỹ thuật và lắp đặt đúng vị trí quyết định đến 90% tuổi thọ của thiết bị thủy lực.
