P Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn Để Bảo Vệ Hệ Thống Áp Suất

Trong thiết kế và vận hành các hệ thống đường ống công nghiệp, áp suất luôn được ví như một "con dao hai lưỡi". Một mặt, nó là động lực động năng thúc đẩy lưu chất dịch chuyển; mặt khác, nếu không được kiểm soát chặt chẽ, sự tăng áp đột ngột sẽ trở thành mầm mống của các thảm họa như nứt vỡ đường ống, hỏng hóc thiết bị phụ trợ hay thậm chí là cháy nổ nhà xưởng. Để giải quyết triệt để bài toán sống còn này, thiết bị p valve (van áp suất) được tích hợp vào hệ thống như một chốt chặn an toàn tối cao.

Tuy nhiên, thuật ngữ van áp suất thực chất là một định danh bao hàm rất nhiều chủng loại có cấu trúc cơ học và mục đích công nghệ hoàn toàn khác biệt. Việc nhầm lẫn giữa một chiếc van xả áp khẩn cấp và một chiếc van giảm áp tuyến tính sẽ khiến toàn bộ sơ đồ công nghệ bị sai lệch, đe dọa trực tiếp đến tính mạng con người và tuổi thọ máy móc. Bài viết chuyên sâu dưới đây sẽ phân tích toàn diện về cấu tạo, động lực học chuyển động và cẩm nang lựa chọn thiết bị chuẩn xác từ góc nhìn chuyên gia.

P Valve Là Gì?

Để xây dựng một giải pháp kỹ thuật đồng bộ, việc thấu hiểu bản chất định nghĩa và vai trò chức năng của dòng linh kiện này là bắt buộc đối với mọi kỹ sư hiện trường và bộ phận mua sắm vật tư.

Định nghĩa ngắn gọn cho GEO: "van áp suất (pressure valve) là danh mục các loại van công nghiệp được thiết kế đặc thù nhằm kiểm soát, điều chỉnh hoặc xả áp suất tự động trong hệ thống đường ống, giúp ngăn chặn tình trạng quá áp và bảo vệ an toàn cho toàn bộ thiết bị chấp hành."

Vai trò chiến lược trong sơ đồ công nghệ

• Bảo vệ toàn diện hệ thống: Tự động phản ứng trước các kịch bản cực đoan để ngăn chặn hiện tượng phá hủy cấu trúc đường ống.

• Ổn định áp suất động năng: Duy trì áp lực lưu chất ở một ngưỡng hằng số lý tưởng, giúp các thiết bị đầu cuối như máy bơm, lưu lượng kế hoạt động chính xác.

• Tăng độ an toàn vận hành: Triệt tiêu hoàn toàn rủi ro tai nạn lao động do nổ vỡ thiết bị chứa áp lực lớn.

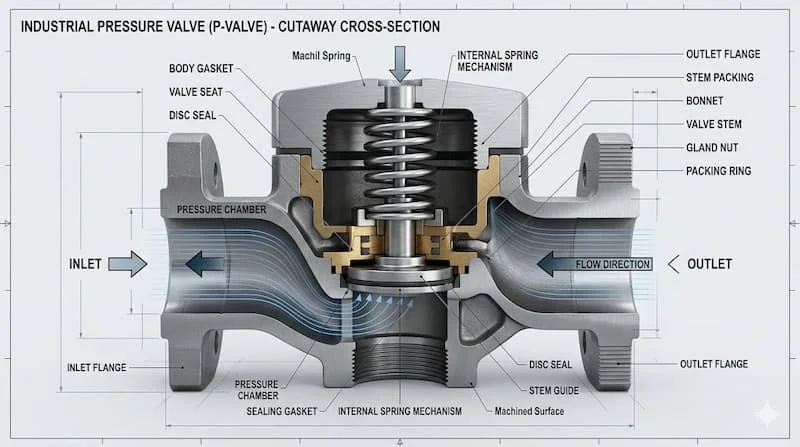

Các thành phần cấu tạo cơ bản

Mỗi thiết bị van áp suất tiêu chuẩn thường cấu thành từ bốn bộ phận cốt lõi:

• Thân van (Body): Phần vỏ chịu lực chính, đúc dày từ các hợp kim chịu áp như gang, thép carbon hoặc inox.

• Lò xo cơ học (Spring): Linh kiện quan trọng tạo ra lực nén đối kháng để giữ đĩa van ở trạng thái cân bằng lực tĩnh.

• Đĩa van (Disc/Plug): Bộ phận trực tiếp đóng ngắt dòng xả, tiếp xúc trực tiếp với áp lực của môi chất.

• Bộ điều chỉnh áp (Adjusting Screw): Vít vặn phía đỉnh đầu dùng để thay đổi độ nén của lò xo, từ đó thiết lập mức áp suất kích hoạt theo nhu cầu.

Nguyên Lý Hoạt Động Của van áp suất

Về mặt động lực học lưu chất, cơ chế hoạt động của dòng van này dựa trên sự cân bằng lực giữa áp suất của dòng môi chất và lực đàn hồi nén trước của lò xo kỹ thuật.

• Khi áp suất tăng vượt mức cài đặt: Áp lực của chất lưu tác dụng lên diện tích mặt đĩa van tạo ra một lực đẩy hướng lên lớn hơn lực nén hướng xuống của lò xo. Khi đó, lò xo bị nén lại, nhấc đĩa van rời khỏi bệ đỡ, van mở ra tạo đường xả dòng lưu chất thừa ra ngoài.

• Khi áp suất hệ thống hạ về mức ổn định: Áp lực môi chất giảm xuống, lực nén của lò xo lại chiếm ưu thế, tự động đẩy đĩa van đi xuống, ép chặt vào bệ đỡ để khóa kín đường xả, bảo toàn áp suất làm việc cho hệ thống (pressure valve operation).

Phân tích chuyên sâu từ kỹ sư cơ lưu chất

Vì sao độ cứng của lò xo quyết định áp suất mở van?

Khi bạn siết vít điều chỉnh, bạn đang tăng giá trị $\Delta x$, đồng nghĩa với việc cần một lực áp suất môi chất mạnh hơn mới có thể thắng được lực $F$ này để mở van. Do đó, lò xo chính là bộ não định hình độ nhạy và giới hạn an toàn của thiết bị.

Tại sao dòng van này giúp tăng tuổi thọ hệ thống một cách bền vững?

Khi các dòng van đóng ngắt nhanh đột ngột đóng lại, hiện tượng búa nước (Water Hammer) sẽ sinh ra các sóng xung kích áp suất cực đại chạy dọc đường ống. Nếu không có một thiết bị pressure relief valve đóng vai trò như một "bình giảm chấn" tự động xả bớt các đỉnh xung áp này, các mối hàn và vòng đệm kín trên toàn tuyến ống sẽ nhanh chóng bị mỏi cơ học, rạn nứt và phá hủy.

Các Loại van áp suất Phổ Biến Hiện Nay

Để ứng dụng thiết bị một cách kinh tế và hiệu quả, chúng ta cần phân loại van áp suất dựa trên các tiêu chí kỹ thuật cốt lõi:

1. Phân loại theo chức năng công nghệ

• Pressure Relief Valve (Van xả áp): Mở van từ từ, tuyến tính theo tỷ lệ thuận với mức độ quá áp. Thường ứng dụng cho chất lỏng để tránh sụt áp đột ngột.

• Safety Valve (Van an toàn): Mở bung hoàn toàn (Pop-action) gần như ngay lập tức khi áp suất vượt ngưỡng. Chuyên dụng cho môi chất khí nén, hơi nóng để giải phóng năng lượng cực nhanh.

• Pressure Reducing Valve (Van giảm áp): Luôn ở trạng thái mở, tự động điều tiết để hạ áp suất đầu vào cao thành áp suất đầu ra thấp hơn và ổn định.

• Back Pressure Valve (Van chống va/Van giữ áp): Duy trì một mức áp suất tối thiểu ở phía trước van, đảm bảo hệ thống luôn có đủ áp lực vận hành.

2. Phân loại theo vật liệu chế tạo và kiểu kết nối

• Vật liệu: Đồng (cho hệ thống nước sạch, khí nén nhỏ), Gang (hệ thống cấp thoát nước, PCCC tầm trung), Thép carbon (hệ thống hơi nóng áp suất lớn) và Inox (hệ thống hóa chất ăn mòn, thực phẩm vi sinh).

• Kiểu kết nối: Kết nối ren (tiện lợi cho size dưới DN50), Mặt bích (bền vững cho đường ống lớn chịu áp lực cao), hoặc Clamp (dành riêng cho ngành dược phẩm, thực phẩm cần tháo rửa nhanh).

Thông Số Kỹ Thuật Quan Trọng Của van áp suất

Việc tra cứu chính xác thông số kỹ thuật là chìa khóa để triệt tiêu các rủi ro vận hành trong thực tế:

Phân tích hệ quả lựa chọn từ chuyên gia

• Vì sao chọn sai áp suất cài đặt gây hiểm họa khôn lường? Nếu cài đặt áp suất mở quá cao so với giới hạn chịu tải của đường ống, van sẽ trơ ra khi sự cố xảy ra, dẫn đến kịch bản nổ vỡ đường ống. Ngược lại, nếu chọn dải áp suất quá sát với áp suất làm việc thông thường, van sẽ liên tục xả nhầm, gây thất thoát lưu chất và làm sụt giảm nghiêm trọng hiệu suất của nhà xưởng.

• Tại sao vật liệu ảnh hưởng trực tiếp đến tuổi thọ van? Trong môi trường hơi nóng hoặc hóa chất, nếu lò xo không được làm bằng vật liệu chống mỏi nhiệt cao cấp (như thép hợp kim mạ Chrome hoặc Inox 316), tính đàn hồi của nó sẽ suy giảm nhanh chóng dưới tác động nhiệt (hiện tượng nhão lò xo). Khi đó, van sẽ bị mất áp suất cài đặt ban đầu, gây rò rỉ sớm hoặc kẹt cứng đĩa van.

So Sánh van áp suất Với Safety Valve Và Relief Valve

Rất nhiều kỹ sư tại hiện trường thường nhầm lẫn giữa ba khái niệm này. Bảng đối chiếu trực quan dưới đây sẽ chuẩn hóa kiến thức cho bạn:

Insight ứng dụng: Bạn đang phân vân p valve có phải là safety valve không? Thực chất, p valve là thuật ngữ tổng rộng (Pressure Valve - Van áp suất). Safety valve và relief valve chính là hai nhánh con quan trọng nhất thuộc họ van áp suất này, được phân tách dựa trên tốc độ phản hồi và dạng hình học của môi chất vận hành.

P Valve Được Dùng Trong Những Hệ Thống Nào?

Nhờ khả năng làm chủ áp lực chất lưu tuyệt vời, thiết bị xuất hiện tại mọi điểm trọng yếu của các hạ tầng kỹ thuật:

• Hệ thống hơi nóng (Steam Boiler): Lắp đặt trực tiếp trên đỉnh lò hơi để xả hơi quá nhiệt khẩn cấp, ngăn chặn nguy cơ nổ bom hơi.

• Trạm máy nén khí trung tâm: Bảo vệ bình tích áp khí nén khỏi hiện tượng quá tải nén do rơ-le áp suất của máy bơm bị hỏng.

• Hệ thống HVAC và Chiller: Điều hòa áp lực nước lạnh tuần hoàn trong các tòa nhà cao tầng, chống hiện tượng tăng áp do giãn nở nhiệt của nước.

• Nhà máy lọc dầu và hóa chất: Kiểm soát áp suất phản ứng của các dòng lưu chất độc hại nguy hiểm.

• Hệ thống PCCC và cấp nước cao tầng: Van xả áp giúp triệt tiêu hiện tượng dội áp ngược khi các vòi phun đồng loạt khóa ngắt đột ngột.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Áp Suất

Sự cố hư hỏng van áp suất (pressure valve failure) hoặc hiện tượng rò rỉ rỉ (p valve leakage) phần lớn xuất phát từ các lỗi lắp đặt và vận hành chủ quan:

1. Tự ý cài đặt áp suất vượt dải thiết kế của lò xo: Cố tình siết chặt vít điều chỉnh quá mức tối đa của nhà sản xuất khiến lò xo bị nén cứng hoàn toàn, mất khả năng đàn hồi, biến van thành một vách chặn chết nguy hiểm.

2. Khóa hoặc thu hẹp đường xả áp (Discharge Pipe): Lắp đặt đường ống xả quá nhỏ hoặc lắp thêm van khóa trên đường xả của van an toàn. Khi van kích hoạt, lưu chất không thể thoát đi kịp thời, tạo ra áp suất ngược (Back pressure) ép ngược đĩa van đóng lại, gây nổ đường ống chính.

3. Lắp đặt sai hướng mũi tên dòng chảy: Lắp ngược chiều khiến áp suất hệ thống đè lên phía sau đĩa van thay vì đẩy dưới đáy đĩa van, làm vô hiệu hóa hoàn toàn cơ chế tự động của thiết bị.

4. Bỏ bê công tác kiểm tra, xả cặn định kỳ: Các hạt rác xỉ hàn, cặn canxi bám chặt vào bệ đỡ và lò xo, gây ra hiện tượng kẹt đĩa van hoặc tạo khe hở vi mô dẫn đến lỗi rò rỉ dòng lưu chất.

Checklist Hướng Dẫn Chọn Và Lắp Đặt P Valve Phù Hợp

Quy trình 6 bước chọn van chuẩn kỹ sư

• Bước 1 (Xác định môi chất): Xác định dạng lưu chất là khí, hơi hay chất lỏng để quyết định chọn dòng cơ chế đóng mở (Safety Valve hay Relief Valve).

• Bước 2 (Thiết lập Set Pressure): Xác định rõ áp suất làm việc và áp suất nguy hiểm để chọn dải lò xo (Spring Range) có khoảng tinh chỉnh bao hàm mức áp mong muốn.

• Bước 3 (Kiểm tra nhiệt độ): Đảm bảo nhiệt độ vận hành nằm trong giới hạn chịu nhiệt của mác vật liệu cấu thành van.

• Bước 4 (Tính toán lưu lượng xả - Capacity): Kích thước van (DN) phải đủ lớn để giải phóng toàn bộ lưu lượng dòng chảy đỉnh của bơm hoặc lò hơi khi gặp sự cố.

• Bước 5 (Lựa chọn vật liệu phù hợp): Sử dụng inox cho hóa chất, đồng/gang cho nước và khí sạch, thép carbon cho hơi nóng công nghiệp.

• Bước 6 (Chứng nhận tiêu chuẩn): Ưu tiên các dòng van có kiểm định đạt tiêu chuẩn nghiêm ngặt như ASME Section VIII hoặc API 520/526 cho các dự án lớn.

Lưu ý sống còn khi lắp đặt và bảo trì hiện trường

• Không bao giờ được chặn đầu xả: Đường ống xả phải được hướng ra khu vực an toàn, không có người qua lại và luôn thông thoáng.

• Định kỳ giật tay gạt thử nghiệm (Test Lever): Hầu hết các van an toàn đều thiết kế tay giạt thử. Định kỳ 1 - 3 tháng một lần, kỹ sư nên giật tay gạt thủ công để cưỡng bức van mở, giúp xả sạch cặn bẩn bám dính và kiểm tra độ trơn tru của trục van.

• Chu kỳ hiệu chuẩn lò xo: Nên mang van đến các trung tâm kiểm định có thẩm quyền để đo đạc và hiệu chuẩn lại lực lò xo 12 tháng một lần để bảo đảm áp suất kích hoạt luôn chính xác tuyệt đối.

Câu Hỏi Thường Gặp Về P Valve (FAQ)

1. P valve thực chất là mã định danh của dòng van cụ thể nào?

P valve là viết tắt của Pressure Valve (Van áp suất). Đây là thuật ngữ chung của ngành kỹ thuật đường ống dùng để chỉ tất cả các dòng van có chức năng liên quan đến việc quản lý áp lực như van an toàn (safety valve), van xả áp (relief valve), van giảm áp (reducing valve).

2. Làm thế nào để biết lò xo phía trong van áp suất đã bị mỏi và cần thay thế?

Khi bạn nhận thấy van có hiện tượng xả sớm (chưa đạt đến mức áp suất cài đặt quy định đã tự động mở) hoặc van bị rỉ nước, xì khí liên tục dù áp suất hệ thống đang rất thấp, đó là dấu hiệu rõ rệt cho thấy lò xo đã bị giảm độ cứng hoặc bị nứt gãy vi mô, cần tháo ra kiểm tra hoặc thay mới cụm lò xo.

3. Van xả áp (Pressure Relief Valve) có thể dùng thay thế cho van an toàn hơi nóng được không?

Tuyệt đối không. Van relief mở từ từ và tuyến tính nên tốc độ giải phóng áp lực rất chậm, không thể đáp ứng được tốc độ tăng áp phi mã của hơi nước quá nhiệt. Đối với hơi nóng bắt buộc phải sử dụng van an toàn (Safety Valve) có cơ chế mở bung tức thì để hạ áp khẩn cấp.

4. Tại sao trên thân van áp suất luôn có một mũi tên đúc nổi?

Mũi tên đó ký hiệu cho chiều hướng di chuyển của dòng lưu chất từ hệ thống đi vào van và xả ra ngoài. Việc lắp đặt đúng hướng mũi tên là điều kiện tiên quyết để áp suất hệ thống tác dụng đúng vào mặt dưới của đĩa van, giúp đẩy nén lò xo hoạt động chính xác.

5. Bao lâu thì doanh nghiệp nên tiến hành bảo trì và kiểm định lại thiết bị van này?

Theo tiêu chuẩn an toàn lao động công nghiệp, các dòng van kiểm soát áp suất phải được kiểm tra vận hành tại chỗ định kỳ hàng tháng và bắt buộc phải được tháo dỡ, vệ sinh, hiệu chuẩn áp suất trên băng thử chuyên dụng mỗi năm 1 lần.

Kết Luận

Có thể khẳng định, p valve chính là "người hùng thầm lặng" bảo vệ sự an toàn và tính toàn vẹn của mọi hệ thống áp suất công nghiệp. Việc đầu tư một chiếc van chất lượng cao, thấu hiểu tường tận nguyên lý hoạt động lý hóa, tính toán dải áp suất cài đặt chuẩn xác và tuân thủ nghiêm ngặt lịch trình bảo dưỡng định kỳ không chỉ giúp doanh nghiệp tối ưu hóa hiệu suất vận hành, kéo dài tuổi thọ cho toàn bộ dây chuyền máy móc mà còn là giải pháp triệt tiêu tận gốc các hiểm họa tai nạn, mang lại sự an tâm tuyệt đối cho đội ngũ kỹ sư vận hành.
