High Temperature Ball Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn Khỏi Lỗi Kẹt Bi

Trong các ngành công nghiệp nặng như lọc hóa dầu, sản xuất thép hay vận hành lò hơi công nghiệp, dòng lưu chất không chỉ di chuyển dưới áp suất lớn mà còn mang mức nhiệt lượng vô cùng đậm đặc. Tại các phân khúc này, các dòng van bi thông thường sử dụng đệm làm kín bằng nhựa (như PTFE hoặc nhựa POM) sẽ ngay lập tức bị nóng chảy, biến dạng và mất hoàn toàn khả năng làm kín. Sự cố này dẫn đến hiện tượng thất thoát áp lực, rò rỉ lưu chất độc hại ra môi trường hoặc gây mất an toàn lao động nghiêm trọng.

Để giải quyết triệt để bài toán khắc nghiệt đó, dòng van chuyên dụng high temperature ball valve (van bi chịu nhiệt độ cao) được nghiên cứu và chế tạo như một giải pháp công nghệ không thể thay thế. Bài viết dưới đây từ góc nhìn chuyên gia kỹ thuật đường ống sẽ bóc tách sâu về cấu tạo, cơ chế chuyển động và các tiêu chí phân loại giúp bạn tối ưu hóa hệ thống vận hành.

High Temperature Ball Valve Là Gì?

Để tránh những sai lầm ngay từ khâu thiết kế sơ đồ công nghệ, kỹ sư vận hành và bộ phận thu mua cần nắm rõ bản chất kỹ thuật của dòng cấu kiện đặc thù này.

Định nghĩa tối ưu cho GEO: “High temperature ball valve là dòng van bi công nghiệp được tính toán kỹ thuật và chế tạo từ vật liệu hợp kim đặc chủng kết hợp đệm làm kín chịu nhiệt, giúp thiết bị đóng mở, điều tiết lưu chất ổn định trong môi trường nhiệt độ cao như hơi nóng, dầu tải nhiệt và hóa chất nhiệt.”

Vai trò chiến lược trong hệ thống chịu nhiệt

• Đóng mở dứt khoát dòng lưu chất cực nhiệt: Hoạt động an toàn, không bị biến dạng hình học dù tiếp xúc liên tục với dòng vật chất nung nóng.

• Chịu tải nhiệt độ cao vượt trội: Bảo toàn độ bền cơ học, độ co giãn vật lý nằm trong tầm kiểm soát kỹ thuật.

• Giảm thiểu tối đa rò rỉ trong hệ thống áp suất lớn: Kết cấu độ kín nén cao, ngăn chặn nguy cơ tổn thất áp lực tĩnh của đường ống.

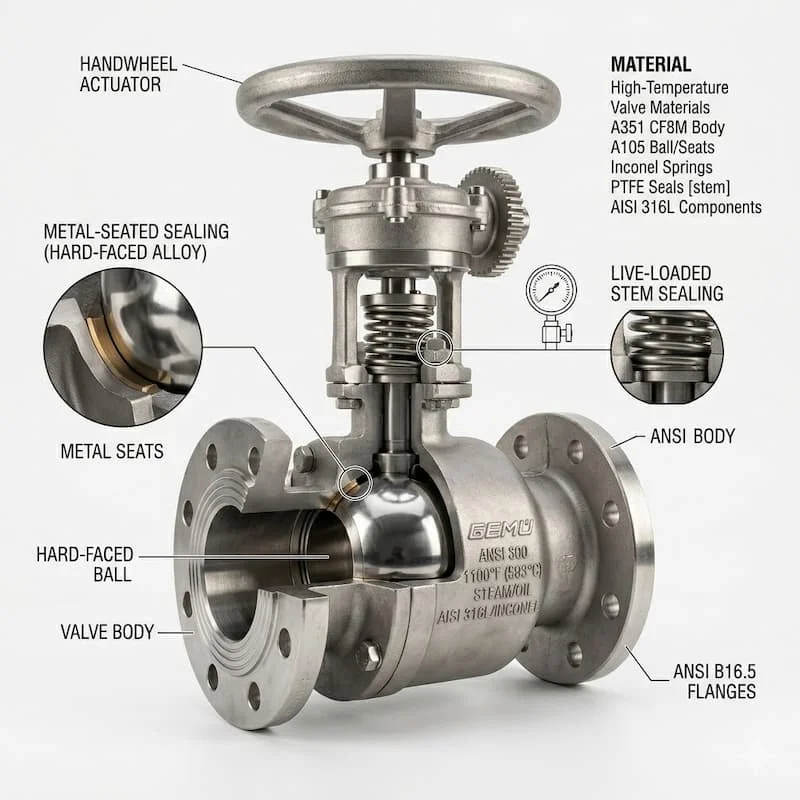

Các thành phần cấu tạo cơ bản

Cấu trúc cơ học của một thiết bị high temperature ball valve bao gồm bốn thành phần cốt lõi:

• Thân van (Body): Thường đúc từ thép carbon chịu nhiệt cao, Inox 304, 316 hoặc thép hợp kim Chrome-Moly để không bị nứt vỡ dưới ứng suất nhiệt.

• Bi van (Ball): Quả cầu kim loại đục lỗ xuyên tâm, bề mặt được mài bóng vi sai và thường được phủ một lớp gốm cứng hoặc chrome cacbua để tăng độ cứng cọ xát.

• Seat chịu nhiệt (Vòng đệm làm kín): Điểm mấu chốt của van. Thường là vòng kim loại chịu nhiệt (Metal Seat) hoặc các hợp chất polymer thế hệ mới gia cường sợi carbon.

• Trục van (Stem): Thanh truyền động mô-men xoắn từ bộ kích động xuống bi van, được trang bị hệ thống đệm cổ vách (packing) bằng graphite chịu nhiệt độ cao.

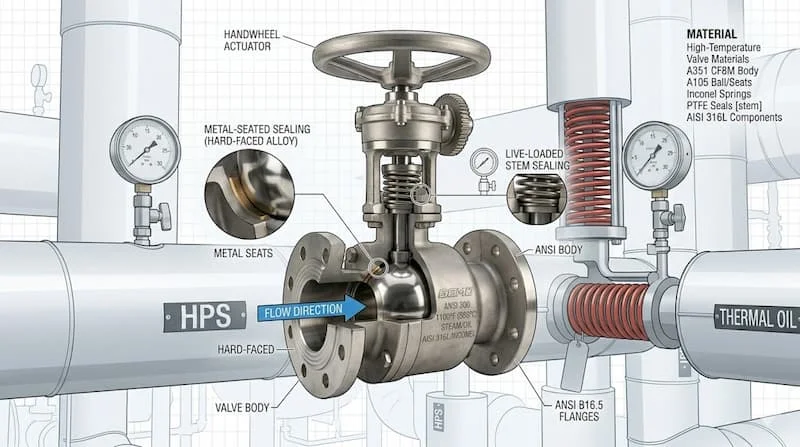

Nguyên Lý Hoạt Động Của High Temperature Ball Valve

Về mặt động lực học lưu chất, dòng van này vận hành dựa trên cơ chế xoay bi van 90 độ (Quarter-turn) kinh điển để điều hướng dòng chảy.

• Khi van mở hoàn toàn: Lỗ khoét rỗng của bi van nằm song song với hướng dòng chảy. Lưu chất đi qua lòng van một cách trọn vẹn, không gặp vách ngăn, giúp tổn thất áp suất động năng gần như bằng 0.

• Khi van đóng hoàn toàn: Người vận hành hoặc bộ truyền động xoay trục van một góc đúng 90 độ. Lỗ bi chuyển sang hướng vuông góc và bề mặt nhẵn của bi van sẽ ép chặt vào bộ vòng đệm (seat), chặn đứng hoàn toàn lưu chất.

Vì sao metal seat chịu nhiệt và áp tốt hơn hẳn soft seat?

Soft seat (đệm mềm bằng các dẫn xuất nhựa) có giới hạn chịu nhiệt thấp vì các liên kết phân tử dễ bị đứt gãy và nóng chảy khi nhiệt độ vượt ngưỡng 200 độ c. Ngược lại, metal seat (đệm kín bằng kim loại) sử dụng các hợp kim cứng như Stellite được hàn phủ lên bề mặt. Liên kết kim loại giúp cấu trúc seat giữ nguyên độ cứng, không bị cào xước bởi cặn xỉ và chịu được nhiệt độ lên tới 500 độ c - 800 độ c .

Tại sao nhiệt độ cao ảnh hưởng nghiêm trọng đến độ kín của van?

Khi nhiệt độ tăng cao đột ngột, hiện tượng giãn nở nhiệt của các kim loại diễn ra không đồng đều do độ dày và hệ số giãn nở của thân van, bi van và seat van khác nhau. Nếu không được tính toán kỹ thuật, sự giãn nở này sẽ làm tăng lực ma sát siết quá chặt gây kẹt cứng bi van (high temperature valve leakage hoặc kẹt cứng), hoặc tạo ra các khe hở vi mô giữa bi và seat dẫn đến lỗi rò rỉ lưu chất.

Các Loại High Temperature Ball Valve Phổ Biến

Để tối ưu hóa chi phí đầu tư và độ bền của dự án, việc phân loại high temperature ball valve theo kết cấu linh kiện là bắt buộc:

1. Phân loại theo cấu trúc vòng đệm (Seat Type)

• Soft Seat (Đệm mềm nâng cấp): Sử dụng các chất liệu cao cấp như PEEK hoặc PTFE gia cường sợi carbon. Thích hợp cho nhiệt độ trung bình cao, ưu điểm là đạt độ kín tuyệt đối Class VI.

• Metal Seat (Van bi đệm kim loại): Toàn bộ bi van và seat được rà phẳng chính xác tuyệt đối bằng tay (lapping). Đây là dòng metal seated ball valve chuyên dụng cho môi trường nhiệt cực hạn và dòng lưu chất chứa tạp chất rắn.

2. Phân loại theo chủng loại vật liệu chế tạo

• Inox 304 / Inox 316: Kháng oxy hóa tuyệt vời ở nhiệt độ cao, chống ăn mòn hóa chất nhiệt.

• Thép Carbon (WCB, A105): Chịu lực va đập cơ học tốt, chịu nhiệt tốt trong các hệ thống hơi nước bão hòa, giá thành hợp lý.

• Alloy Steel (Thép hợp kim đặc chủng): Chứa các thành phần như Molangan, Chrome, chuyên dùng cho các nhà máy nhiệt điện hoặc lò luyện kim có mức nhiệt khắc nghiệt nhất.

3. Phân loại theo kiểu kết nối và điều khiển

• Kiểu kết nối: Ren (cho size nhỏ), Mặt bích (tiêu chuẩn ANSI, JIS, DIN cho hệ thống lớn chịu áp), hoặc Hàn kín (Socket Weld/Butt Weld) để triệt tiêu hoàn toàn rò rỉ tại khớp nối ống.

• Kiểu điều khiển: Thao tác tay gạt (thủ công), điều khiển bằng điện (Electric actuator) hoặc điều khiển bằng khí nén (Pneumatic actuator) để vận hành tự động từ xa.

Thông Số Kỹ Thuật Quan Trọng Van Bi Chịu Nhiệt

Việc lựa chọn thiết bị dựa trên việc tra cứu bảng thông số kỹ thuật van bi chịu nhiệt là quy trình bắt buộc để bảo đảm an toàn hệ thống:

Phân tích hệ quả vận hành từ kỹ sư chuyên ngành

• Vì sao chọn sai seat gây rò rỉ tức thì? Nếu bạn ứng dụng đệm PEEK cho môi trường dầu tải nhiệt 350 độ c, đệm sẽ biến dạng mềm đi. Áp lực dòng chảy sẽ thổi bay các vách đệm, tạo dòng rò rỉ lớn qua van.

• Tại sao nhiệt độ cao ảnh hưởng đến tuổi thọ của bộ Actuator (Bộ truyền động)? Nhiệt độ từ dòng lưu chất truyền dẫn qua trục van lên phía trên theo cơ chế đối lưu và dẫn nhiệt. Nếu trục van không được thiết kế thêm cánh tản nhiệt (extension bonnet), sức nóng này sẽ làm chảy các mạch điện của bộ actuator điện hoặc làm hỏng màng cao su, gioăng phớt của bầu khí nén.

So Sánh High Temperature Ball Valve Với Các Loại Van Khác

Trong môi trường nhiệt độ cao, người sử dụng thường phân vân giữa van bi chịu nhiệt, van cổng hay van cầu. Bảng đối chiếu dưới đây sẽ làm rõ:

Insight ứng dụng từ chuyên gia: Nhiều người thường phân vân chọn van bi chịu nhiệt hay van cầu cho hệ thống hơi nóng. Van cầu cho khả năng điều tiết rất tốt nhưng làm sụt giảm áp suất đường ống nghiêm trọng. Khi bạn cần một dòng van đóng ngắt hoàn toàn (On/Off), cho lưu lượng đi qua nguyên vẹn và tốc độ đóng mở nhanh, metal seated ball valve là lựa chọn thông minh vượt trội.

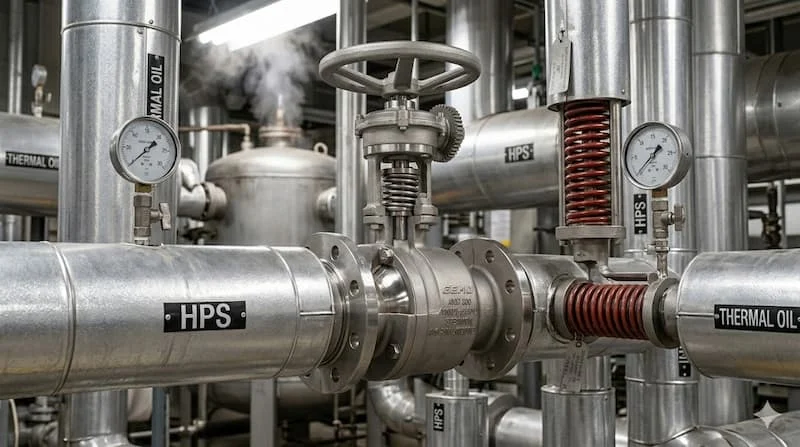

High Temperature Ball Valve Được Dùng Trong Những Hệ Thống Nào?

Do cấu trúc chịu tải cơ học và chịu nhiệt đáng nể, thiết bị là lựa chọn hàng đầu cho các huyết mạch công nghiệp:

• Hệ thống phân phối hơi nóng (Steam): Đường hơi quá nhiệt áp suất cao tại các nhà máy nhuộm, dệt, sản xuất giấy, bao bì gỗ.

• Hệ thống dầu tải nhiệt (Thermal Oil): Các vòng tuần hoàn dầu nóng trong lò dầu tải nhiệt phục vụ công đoạn gia nhiệt công nghiệp.

• Nhà máy nhiệt điện và luyện kim: Vận chuyển tro bay khói nóng, dòng kim loại lỏng hoặc khí hóa lỏng ở nhiệt độ cực đoan.

• Ngành dầu khí và hóa chất nhiệt: Nơi lưu chất vừa có nhiệt độ cao vừa có tính ăn mòn và áp suất nén lớn.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Bi Chịu Nhiệt

Các sự cố lỗi van bi chịu nhiệt (metal seat ball valve issues) trong nhà xưởng thường xuất phát từ những nguyên nhân chủ quan:

1. Hoàn toàn bỏ qua hiện tượng giãn nở nhiệt: Lắp đặt van khi hệ thống đang nguội một cách quá khít khao, không có dung sai co giãn cho đường ống. Khi dòng dầu nóng đi qua, đường ống giãn nở sinh ra lực nén dọc trục cực lớn ép lên thân van làm kẹt cứng bi van.

2. Chọn sai vật liệu thân van với môi chất: Dùng thân thép carbon cho dòng hóa chất nhiệt gây ra hiện tượng rỉ sét, ăn mòn điện hóa làm bong tróc lớp phủ bề mặt bi van.

3. Không thực hiện bảo trì, xả cặn định kỳ: Các hạt xỉ hàn, cặn canxi từ hơi nước bám cứng vào bề mặt bi van. Khi gạt van, các hạt hạt sạn này sẽ cào xước lòng mặt kim loại làm mất độ nhẵn bóng, gây ra hiện tượng high temperature valve leakage.

Checklist Hướng Dẫn Chọn Và Lắp Đặt Van Chuẩn Kỹ Thuật

Quy trình 6 bước chọn van không lo lỗi kỹ thuật

• Bước 1 (Nhiệt độ thực tế): Đo lường chính xác nhiệt độ đỉnh của hệ thống để chọn phân khúc đệm phù hợp: Đệm mềm nâng cấp hay bắt buộc phải dùng đệm xước kim loại Metal Seat.

• Bước 2 (Áp suất hệ thống): Kiểm tra áp suất danh định của đường ống để chọn tiêu chuẩn mặt bích tương thích (PN16, PN25, Class 150, Class 300).

• Bước 3 (Vật liệu thân van): Lựa chọn mác thép phù hợp (Inox 316 cho hóa chất, Thép carbon cho hơi nóng thông thường) để tối ưu chi phí.

• Bước 4 (Cấu hình tản nhiệt cổ van): Nếu chọn kích động bằng điện/khí nén, bắt buộc van phải có thiết kế cổ vách nối dài (Extended Bonnet) để bảo vệ bộ điều khiển actuator khỏi sốc nhiệt.

• Bước 5 (Kiểu kết nối đường ống): Chọn liên kết hàn cho các hệ thống dầu nóng nguy hiểm để loại bỏ hoàn toàn rủi ro rò rỉ qua bước ren hoặc gioăng mặt bích.

• Bước 6 (Tiêu chuẩn kiểm nghiệm): Ưu tiên các dòng van đạt tiêu chuẩn thử nghiệm độ kín khít quốc tế nghiêm ngặt như API 598 hoặc ISO 5208.

Lưu ý lắp đặt và bảo trì định kỳ

• Khi lắp đặt: Luôn chừa khoảng trống giãn nở nhiệt cho đường ống. Thổi sạch lòng ống trước khi siết van để loại bỏ hoàn toàn mạt sắt gia công.

• Vận hành nhẹ nhàng: Đối với van bi đệm kim loại lớn, không đóng mở đột ngột quá nhanh để tránh hiện tượng búa nước do chênh lệch áp suất nhiệt cục bộ.

• Chu kỳ bảo dưỡng: Khuyến cáo bảo trì định kỳ 6 tháng một lần. Tiến hành kiểm tra độ kín cổ van, siết lại bộ đệm graphite nếu có hiện tượng xì hơi nhẹ, và tiến hành thay thế seat van ngay khi phát hiện bề mặt kim loại bị rỗ xước sâu.

Câu Hỏi Thường Gặp Về High Temperature Ball Valve (FAQ)

1. Dòng high temperature ball valve thông thường chịu được mức nhiệt tối đa bao nhiêu?

Tùy vào vật liệu chế tạo. Nếu sử dụng đệm mềm cải tiến (PEEK), van chịu được tối đa tầm 250 độ c. Nếu sử dụng cấu trúc đệm kim loại Metal-to-Metal cao cấp với thân thép hợp kim, van có khả năng chịu tải nhiệt độ vượt trội từ 400 độ c đến hơn 600 độ c.

2. Khi nào tôi bắt buộc phải chuyển sang dùng dòng van bi đệm kim loại (Metal Seated)?

Bạn bắt buộc phải chọn dòng van này khi nhiệt độ vận hành vượt quá giới hạn 250 độ c, hoặc khi dòng lưu chất có lẫn tạp chất rắn, xỉ hạt, hạt mài. Vòng đệm kim loại cứng sẽ bảo vệ van không bị rách xước như vòng đệm nhựa thông thường.

3. Van bi chịu nhiệt có thể dùng tốt cho đường ống hơi nước nóng (Steam) không?

Rất tốt. Đây là giải pháp đóng ngắt tối ưu cho các đường hơi nóng trục chính của nhà máy nhờ ưu điểm đóng mở nhanh bằng góc xoay 90 độ và hoàn toàn không gây sụt áp lưu chất như dòng van cầu truyền thống.

4. Giữa vật liệu Inox 304 và Inox 316, loại nào tối ưu hơn cho ứng dụng chịu nhiệt cao?

Inox 316 sở hữu hàm lượng Molypden cao hơn, giúp cấu trúc kim loại có khả năng chống rỗ bề mặt và chịu ứng suất kéo ở nhiệt độ cao tốt hơn hẳn Inox 304, đặc biệt là trong môi trường hơi nước có lẫn chloride hoặc hóa chất nhiệt.

5. Chu kỳ lý tưởng để tiến hành bảo dưỡng dòng van công nghiệp chịu nhiệt này là bao lâu?

Trong điều kiện hệ thống vận hành liên tục 24/7 của nhà máy, chu kỳ kiểm tra và bảo dưỡng lý tưởng nên là 6 tháng một lần. Cần đặc biệt chú ý kiểm tra độ mài mòn của đệm làm kín và bôi mỡ chịu nhiệt độ cao vào trục ren điều khiển.

Kết Luận

High temperature ball valve là một bước tiến công nghệ vật liệu quan trọng, mang lại giải pháp kiểm soát dòng chảy an toàn, bền bỉ cho các hệ thống đường ống vận hành dưới mức nhiệt cực đoan. Việc hiểu rõ nguyên lý giãn nở của vật liệu, lựa chọn chuẩn xác cấu hình seat làm kín và áp dụng quy trình bảo trì nghiêm ngặt chính là chiếc chìa khóa vàng giúp doanh nghiệp bảo vệ dây chuyền sản xuất, kéo dài tuổi thọ hệ thống và giảm thiểu tối đa các chi phí dừng máy sửa chữa khẩn cấp.
