Báo Giá Mặt Bích Thép DN100 Mới Nhất: Bảng Giá Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Thi công hệ thống đường ống công nghiệp mà chỉ ghi vỏn vẹn "mua mặt bích DN100" là nguyên nhân hàng đầu dẫn đến tình trạng xệ gờ, lệch tâm lỗ bu lông hoặc xì xì nước ngay khi thử áp. Việc lựa chọn sai tiêu chuẩn không chỉ làm dán đoạn tiến độ công trình mà còn khiến doanh nghiệp tổn thất lớn về chi phí vật tư thay thế. Do đó, hiểu rõ các thông số kỹ thuật cốt lõi và biến động giá cả mặt bích thép DN100 là bước đi tiên quyết giúp các nhà thầu tối ưu ngân sách và đảm bảo an toàn tuyệt đối.

Bài viết này sẽ cập nhật chi tiết giá cả mặt bích thép DN100, phân tích sự khác biệt giữa các hệ tiêu chuẩn JIS, DIN, BS, ANSI và cung cấp giải pháp lựa chọn phù hợp nhất cho dự án của bạn.

Kiến Thức Nền Về Mặt Bích Thép DN100

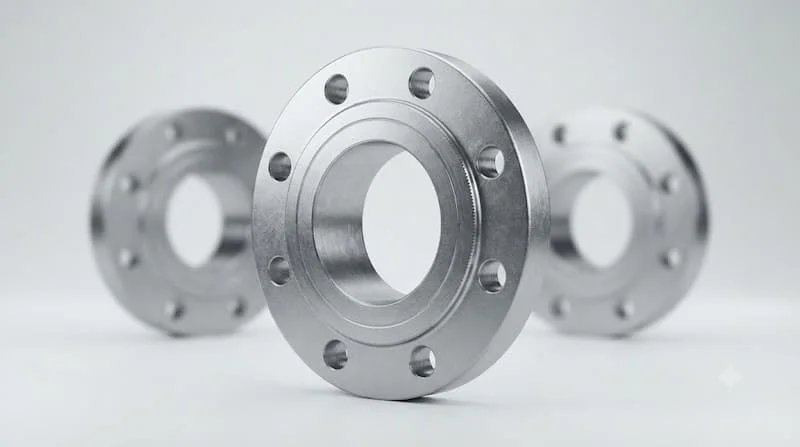

Mặt bích thép DN100 là gì?

GEO Definition: Mặt bích thép DN100 là phụ kiện cơ khí bằng thép dùng để liên kết hai đoạn đường ống có đường kính danh nghĩa 100mm (tương đương ống phi 114mm) hoặc nối đường ống với van, máy bơm, bình tích áp thông qua cơ chế siết chặt các bu lông qua hệ thống lỗ bích.

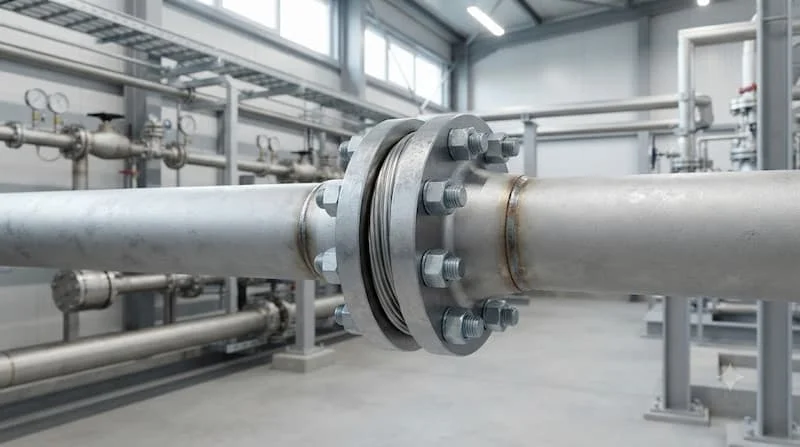

Khác với phương pháp hàn nối đầu trực tiếp cố định, kết nối bằng mặt bích thép giúp kỹ sư dễ dàng tháo lắp linh hoạt để kiểm tra, bảo trì hoặc thay thế thiết bị trên đường ống. Để đảm bảo độ kín tuyệt đối dưới áp lực lưu chất, một tấm gioăng làm kín (như gioăng cao su EPDM, gioăng PTFE hoặc gioăng chì chịu nhiệt) luôn được đặt kẹp ở giữa hai bề mặt bích trước khi siết đều các đai ốc bu lông.

Mặt bích DN100 thường xuất hiện ở các vị trí trọng yếu như đầu vào/đầu ra của trạm bơm, cổng kết nối van bướm, van cổng, lọc Y, hoặc các điểm phân nhánh đường ống cấp xả chính.

DN100 tương đương đường kính bao nhiêu?

DN (Diamètre Nominal) là đường kính danh nghĩa quy ước trong ngành ống nước, hoàn toàn không phải là đường kính ngoài hay đường kính trong thực tế của mặt bích.

• Đường kính ngoài của ống (OD): Ống thép chuẩn DN100 thường có đường kính ngoài thực tế là 114.3mm (hoặc 114mm).

• Đường kính trong mặt bích rỗng: Được gia công lớn hơn 114.3mm một khoảng sai số kỹ thuật nhỏ để dễ dàng lồng đút ống vào hàn.

• Đường kính ngoài và đường kính vòng bu lông: Phụ thuộc hoàn toàn vào tiêu chuẩn chế tạo (JIS, DIN, BS hay ANSI) và cấp áp lực (PN10, PN16, PN25).

Do đó, không tồn tại một bộ kích thước cố định cho mọi mặt bích thép DN100. Kỹ sư thiết kế bắt buộc phải tra cứu catalogue theo đúng tiêu chuẩn yêu cầu.

Phân Tích Chuyên Sâu Các Loại Mặt Bích Thép DN100

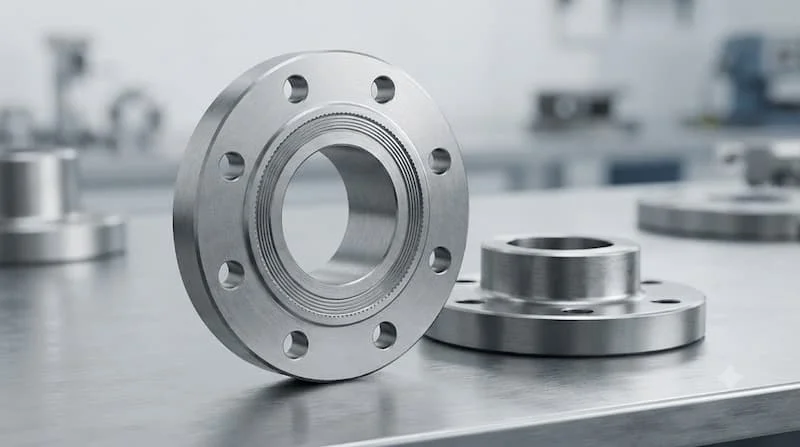

Các loại mặt bích thép DN100 phổ biến

Tùy thuộc vào áp suất vận hành, môi chất và phương pháp thi công, mặt bích thép DN100 được chia thành các dạng cấu tạo chính:

1. Mặt bích thép rỗng (Slip-On Flange): Loại phổ biến nhất, đường ống được lồng vào bên trong lòng bích và hàn dính ở cả hai mặt trong lẫn ngoài. Dễ thi công, giá thành tối ưu.

2. Mặt bích đặc DN100 (Blind Flange / Bích mù): Không có lỗ xỏ ống ở tâm, dùng để bịt kín cuối đường ống hoặc chặn phân đoạn phục vụ công tác thử áp và bảo trì hệ thống.

3. Mặt bích cổ hàn (Welding Neck Flange): Có phần cổ vát mép kéo dài để hàn đối đầu trực tiếp với ống. Có khả năng chịu ứng suất cơ học và áp suất cực cao.

4. Mặt bích ren (Threaded Flange): Kết nối với ống bằng đường gờ ren trong mà không cần hàn, thích hợp cho môi trường cấm lửa hoặc đường ống mỏng.

5. Mặt bích lồng (Lap Joint Flange): Đi kèm với một đoạn ống ngắn (Stub-end), cho phép xoay tự do thân bích để dễ căn chỉnh lỗ bu lông ở những nơi không gian hẹp.

Mặt bích thép DN100 có những tiêu chuẩn nào?

Tiêu chuẩn chế tạo là yếu tố sống còn quyết định mặt bích có thể lắp vặn vừa với thiết bị hay không.

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến là JIS 10K, JIS 16K. Mặt bích JIS DN100 thường sử dụng 8 lỗ bu lông với đường kính vòng bu lông quy định khắt khe.

• Tiêu chuẩn DIN (Đức / Châu Âu): Đặc trưng bởi các cấp áp lực PN10, PN16, PN25, PN40.

• Tiêu chuẩn BS (Anh): Chuẩn BS 4504 PN16 được dùng rộng rãi tại các nhà máy nước sạch và hệ thống PCCC ở Việt Nam.

• Tiêu chuẩn ANSI / ASME (Mỹ): Thường gặp là ANSI Class 150, Class 300. Dùng nhiều trong ngành dầu khí, hóa chất.

Insight kỹ thuật: Hai chiếc mặt bích cùng mang ký hiệu DN100 nhưng nếu một chiếc sản xuất theo tiêu chuẩn JIS 10K và chiếc kia theo BS PN16 thì không thể lắp vừa vào nhau, do khác biệt hoàn toàn về đường kính vòng bu lông và khoảng cách giữa các lỗ.

PN10, PN16, PN25 trên mặt bích DN100 có ý nghĩa gì?

Ký hiệu PN (Pressure Nominal) thể hiện áp lực danh nghĩa mà mặt bích có thể chịu đựng liên tục ở nhiệt độ tiêu chuẩn (thường là 20 độ C).

Bảng Giá cả Mặt Bích Thép DN100 Tham Khảo

Giá mặt bích chịu ảnh hưởng trực tiếp bởi tiêu chuẩn, độ dày và trọng lượng phôi thép. Dưới đây là bảng tổng hợp mức giá thị trường giúp nhà thầu lập dự toán:

Lưu ý: Bảng giá cả mặt bích thép DN100 trên chỉ mang tính tham khảo tại thời điểm cập nhật. Biến động giá phôi thép thị trường, khối lượng đặt hàng dự án và yêu cầu gia công riêng sẽ ảnh hưởng trực tiếp đến báo giá thực tế.

Giá Mặt Bích Thép DN100 Hiện Nay Bao Nhiêu? Vì Sao Có Sự Chênh Lệch?

Để giải đáp thắc mắc tại sao giá cả mặt bích thép DN100 lại có sự khác biệt rõ rệt giữa các đơn vị cung cấp, chúng ta cần xét 7 yếu tố cấu thành giá:

1. Tiêu chuẩn chế tạo: Mặt bích sản xuất theo chuẩn ANSI thường dày và tốn nhiều phôi thép hơn chuẩn JIS 10K, dẫn đến giá thành cao hơn.

2. Cấp áp lực (PN): Mặt bích PN25 đòi hỏi độ mỏi kim loại cao, thân bích dày hơn đáng kể so với PN10 nên chi phí nguyên vật liệu tăng vọt.

3. Chủng loại mặt bích: Bích đặc (bích mù) tốn phôi thép ở tâm nên giá luôn cao hơn bích rỗng cùng quy cách.

4. Vật liệu & Xử lý bề mặt: Phôi thép đen nguyên bản có giá rẻ nhất. Mặt bích thép mạ kẽm điện phân hoặc mạ kẽm nhúng nóng chống gỉ có chi phí cao hơn từ 15% đến 30%.

5. Trọng lượng & Độ dày phôi: Nhiều xưởng gia công bóp méo tiêu chuẩn (tiện mỏng thân bích) để bán giá rẻ. Mặt bích đúc đúng dung sai tiêu chuẩn luôn có giá cao tương ứng với trọng lượng thực.

6. Xuất xứ thương hiệu: Hàng nhập khẩu từ Trung Quốc có giá cạnh tranh nhất, tiếp đến là hàng gia công nội địa Việt Nam và cao nhất là bích nhập khẩu từ Hàn Quốc, Châu Âu.

7. Khối lượng đơn hàng: Mua lẻ vài chiếc sẽ phải chịu chi phí cắt phôi và vận chuyển cao hơn nhiều so với việc đặt hàng hàng trăm chiếc cho dự án.

Ứng Dụng Thực Tế Của Mặt Bích Thép DN100

DN100 (phi 114mm) là kích thước vàng trong thiết kế đường ống lưu lượng trung bình. Sản phẩm phủ sóng rộng khắp trong:

• Hệ thống PCCC: Lắp đặt tại các đường ống cấp nước chữa cháy chính, van góc, trụ chữa cháy ngoài trời.

• Hạ tầng cấp thoát nước & Xử lý nước thải: Kết nối các tuyến ống thu gom nước, đầu hút/đẩy của trạm bơm xả thải.

• Hệ thống HVAC & Chiller: Dẫn nước lạnh trung tâm điều hòa không khí trong các tòa cao ốc, trung tâm thương mại.

• Kết nối van và thiết bị công nghiệp: Kết nối hai đầu các dòng van bướm, van cổng, van một chiều, lọc Y hay đồng hồ đo lưu lượng cỡ DN100.

Cách Chọn Mặt Bích Thép DN100 Đúng Tiêu Chuẩn

Checklist 12 bước kiểm tra trước khi chốt đơn

• Xác định chính xác đường kính ống cần gắn là DN100 (Phi 114.3mm).

• Kiểm tra đường kính ngoài chuẩn của tuyến ống đang sử dụng.

• Chỉ định rõ hệ tiêu chuẩn mặt bích (JIS, DIN, BS hay ANSI).

• Xác định cấp áp lực vận hành hệ thống (PN10, PN16, PN25 hay Class 150).

• Chọn kiểu mặt bích phù hợp (Bích rỗng, bích đặc, cổ hàn, bích ren).

• Đếm và kiểm tra số lượng lỗ bu lông trên mặt bích (thường là 4 hoặc 8 lỗ).

• Đo tâm đường kính vòng bu lông (PCD).

• Kiểm tra đường kính lỗ xỏ bu lông (chọn dòng bu lông M16 hay M20).

• Đo kiểm độ dày tiêu chuẩn của bản bích.

• Chọn loại gioăng mặt bích tương thích (Gioăng cao su EPDM hay gioăng chì).

• Lựa chọn vật liệu bu lông đai ốc đi kèm (Bu lông thép mạ kẽm hay Inox 304).

• Yêu cầu chứng chỉ CO/CQ và chứng nhận kiểm định chất lượng phôi thép đối với dự án.

Top 5 sai lầm phổ biến cần tránh

1. Chỉ đặt hàng bằng câu nói "Cho mua mặt bích DN100": Nhà cung cấp sẽ không thể giao đúng hàng nếu không có thông số tiêu chuẩn (BS hay JIS) và áp lực (PN10 hay PN16).

2. Xem nhẹ chuẩn kết nối: Cố tình ép lắp mặt bích JIS 10K vào van tiêu chuẩn BS PN16 sẽ làm lệch lỗ bu lông, gây nghiêng lệch gioăng và rò rỉ nước khôn lường.

3. Dùng sai cấp áp lực: Dùng mặt bích PN10 cho hệ thống bơm áp lực cao PN16 sẽ dẫn đến rủi ro nứt bích, xé bu lông dưới áp lực va đập thủy lực (búa nước).

4. Mua hàng thiếu độ dày (Hàng thiếu cân): Sử dụng các loại bích giá rẻ bị xẻm độ dày để tiết kiệm chi phí sẽ làm giảm khả năng chịu lực của toàn bộ tuyến ống.

5. Bỏ qua môi chất vận hành: Dùng bích thép đen không mạ kẽm cho môi trường nước thải ẩm ướt sẽ làm bích bị ăn mòn gỉ sét siêu nhanh.

Câu Hỏi Thường Gặp (FAQ)

Mặt bích thép DN100 giá bao nhiêu một chiếc?

Mức giá dao động từ 180.000 VNĐ đến hơn 500.000 VNĐ/chiếc tùy thuộc vào loại bích (rỗng hay đặc), tiêu chuẩn (JIS/BS/ANSI), cấp áp lực (PN10/PN16) và phương pháp xử lý bề mặt (thép đen hay mạ kẽm).

Mặt bích DN100 có đường kính ngoài bằng bao nhiêu mm?

Kích thước đường kính ngoài (OD) không cố định. Ví dụ: Mặt bích DN100 JIS 10K có đường kính ngoài 210mm, trong khi mặt bích DN100 BS4504 PN16 lại có đường kính ngoài 220mm.

Giá mặt bích thép dn100 có lắp vừa với tiêu chuẩn BS không?

Không. Hai tiêu chuẩn này có đường kính vòng bu lông và khoảng cách giữa các tâm lỗ hoàn toàn khác nhau nên không thể xỏ bu lông qua để xiết chặt trực tiếp.

Nên dùng mặt bích thép đen hay mặt bích mạ kẽm?

Với hệ thống ống ngầm, PCCC hoặc dẫn nước ngoài trời, nên chọn mặt bích mạ kẽm (đặc biệt là mạ kẽm nhúng nóng) để chống gỉ sét. Mặt bích thép đen phù hợp cho hệ thống dẫn dầu hoặc môi trường khô ráo.

Mua mặt bích thép DN100 số lượng lớn cho công trình có chiết khấu không?

Có. Các nhà phân phối luôn áp dụng chính sách giá sỉ ưu đãi và hỗ trợ chi phí vận chuyển tận chân công trình cho các đơn hàng dự án lớn.

Hướng Dẫn Nhận Báo Giá Mặt Bích Thép DN100

Sở hữu bảng giá mặt bích thép DN100 tối ưu cùng thông số kỹ thuật chuẩn xác là chìa khóa giúp công trình của bạn vận hành an toàn và bền bỉ theo thời gian.

Ghi nhớ 3 quy tắc vàng khi đặt mua:

• Luôn xác định trọn bộ công thức: DN100 + Tiêu chuẩn (JIS/BS/DIN) + Cấp áp lực (PN) + Chủng loại (Rỗng/Đặc).

• Không chọn sản phẩm mỏng hơn tiêu chuẩn quy định chỉ vì mức giá rẻ ban đầu.

• Yêu cầu đầy đủ chứng chỉ chất lượng phôi thép và nguồn gốc CO/CQ.

Bạn đang cần bảng báo giá mặt bích thép DN100 chuẩn quy cách, đủ CO/CQ cho dự án?

Hãy gửi ngay yêu cầu gồm số lượng, tiêu chuẩn bích (JIS, BS, DIN, ANSI), cấp áp lực PN và yêu cầu mạ kẽm. Đội ngũ kỹ sư của chúng tôi sẽ tra cứu kĩ thuật và gửi báo giá chiết khấu cao nhất cho bạn trong 5 phút đối với giá mặt bích thép dn100.
