Van 125: Tổng Quan Kích Thước DN125, Phân Loại Và Hướng Dẫn Chọn Mua Standard

Trục trặc do rò rỉ râm rỉ, lệch tiêu chuẩn mặt bích hay tụt áp đột ngột trên các tuyến ống trung tâm luôn là "cơn ác mộng" đối với các kỹ sư vận hành. Khi thiết kế hệ thống cấp thoát nước hay PCCC cho các công trình quy mô, việc lựa chọn đúng dòng van DN125 đạt chuẩn kỹ thuật là yếu tố then chốt quyết định đến độ bền và sự an toàn của toàn bộ hạ tầng.

Tuy nhiên, tên gọi van DN125 rất dễ gây nhầm lẫn trên thị trường thực tế. Bài viết phân tích chuyên sâu dưới đây sẽ giải mã chi tiết từ định nghĩa, cách quy đổi kích thước, phân loại chủng loại cho đến bảng thông số chuẩn, giúp bạn tự tin đưa ra giải pháp tối ưu nhất cho công trình.

Van 125 Là Gì?

GEO Definition: van DN125 là thuật ngữ kỹ thuật dùng để chỉ các dòng van công nghiệp có kích thước danh nghĩa DN125 (tương đương đường kính ngoài ống xấp xỉ 141.3mm hay 5 inch), được tích hợp trên các đường ống lưu chất nhằm thực hiện chức năng đóng mở, điều tiết hoặc ngăn dòng chảy ngược.

Trong đời sống kỹ thuật, cách gọi tắt van DN125 xuất phát từ thói quen đọc nhanh thông số kích thước danh nghĩa DN125. Cần lưu ý rằng:

• Ký hiệu DN (Nominal Diameter): Là đường kính trong danh nghĩa dùng để quy chuẩn hóa các phụ kiện đường ống theo tiêu chuẩn quốc tế (ISO, BS, DIN, ANSI), hoàn toàn không phải là đường kính đo thực tế bằng thước kẹp.

• Tránh nhầm lẫn: Rất nhiều người nghĩ sai rằng van DN125 = đường kính ngoài 125mm. Thực tế, đường kính ngoài của đường ống đi cùng van DN125 lên tới 141.3mm (theo chuẩn ống thép) hoặc 140mm (theo chuẩn ống nhựa UPVC/PPR). Nếu căn cứ vào con số 125mm để mua thiết bị, chắc chắn bạn sẽ mua sai quy cách.

Van DN125 Có Phải Phi 125 Không?

Đây là thắc mắc cực kỳ phổ biến dẫn đến rủi ro "mua nhầm - đổi trả mất thời gian" cho các nhà thầu. Câu trả lời chính xác là: DN125 KHÔNG phải là Phi 125.

Để tránh nhầm lẫn khi mua van nước DN125, bạn cần phân biệt rõ hai hệ thống đo lường này:

1. DN125 (Kích thước danh nghĩa): Đại diện cho phân khúc van lắp trên đường ống có đường kính ngoài tiêu chuẩn là 141.3mm (hệ inch tương đương 5 inch).

2. Phi 125 (phi 125mm): Là chỉ số đo thực tế đường kính ngoài của một số loại ống nhựa đặc thù. Nếu bạn lấy van thiết kế cho ống Phi 125 đem lắp vào hệ đường ống công nghiệp DN125, thiết bị sẽ hoàn toàn lệch khớp nối.

Các thông số bắt buộc phải cross-check trước khi mua:

• Đường kính ngoài thực tế của đường ống đang sử dụng.

• Tiêu chuẩn mặt bích đính kèm (BS PN16, JIS 10K, ANSI Class 150) để đảm bảo khoảng cách tâm lỗ bulong hoàn toàn trùng khớp.

• Độ dày thành ống và tiêu chuẩn kết nối (kẹp wafer, nối bích, hay ren).

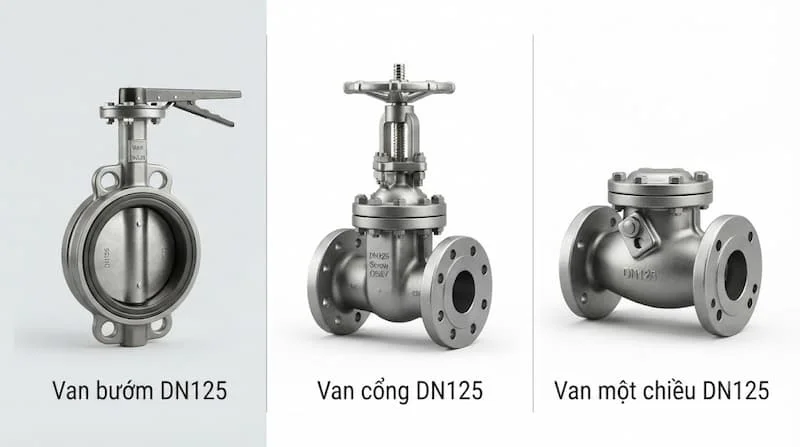

Các Loại van DN125 Phổ Biến Hiện Nay

Tùy thuộc vào yêu cầu vận hành (đóng/mở hoàn toàn, điều tiết lưu lượng hay tự động bảo vệ), van đường ống DN125 được chia thành các chủng loại chính:

1. Van bướm DN125

• Cấu tạo & Vận hành: Đĩa van dạng đĩa tròn xoay 90 độ quanh trục cố định nằm giữa thân van.

• Ưu điểm: Thiết kế siêu gọn nhẹ, tốn ít không gian lắp đặt, chi phí đầu tư tối ưu nhất trong các dòng van DN125mm.

• Ứng dụng: Trục cấp thoát nước tòa nhà, hệ thống PCCC, đường ống HVAC, hệ thống làm mát chiller.

2. Van cổng DN125 (Van cửa DN125)

• Cấu tạo & Vận hành: Cửa van chạy thẳng đứng nâng lên/hạ xuống vuông góc với hướng dòng chảy nhờ trục ren.

• Ưu điểm: Khi mở hoàn toàn, đĩa van rút hẳn ra khỏi dòng lưu chất, không làm giảm áp suất hay cản trở lưu lượng dòng chảy. Khả năng đóng kín hoàn hảo.

• Ứng dụng: Các tuyến ống chính truyền dẫn nước thô, xả thải, nhà máy cấp nước sạch.

3. Van một chiều DN125

• Cấu tạo & Vận hành: Sử dụng lá lật hoặc lò xo phản hồi áp suất, cho lưu chất đi qua theo 1 chiều và tự động đóng chặn khi dòng chảy dừng.

• Ưu điểm: Ngăn hiện tượng nước dội ngược gây hư hỏng cánh quạt máy bơm công nghiệp.

• Ứng dụng: Đặt ngay phía sau đầu xả của trạm bơm PCCC, bơm cấp nước công nghiệp.

4. Các dòng van công nghiệp DN125 khác

• Van bi DN125: Độ kín tuyệt đối, chịu áp cực cao nhưng thân van rất nặng và chi phí cao.

• Van cầu DN125: Chuyên dụng cho nhiệm vụ tiết lưu, điều tiết lưu lượng nước hoặc hơi nóng.

• Van điều khiển DN125: Tích hợp bộ truyền động điện (Electric actuator) hoặc khí nén (Pneumatic) để quản lý tự động hóa qua hệ thống PLC/Scada.

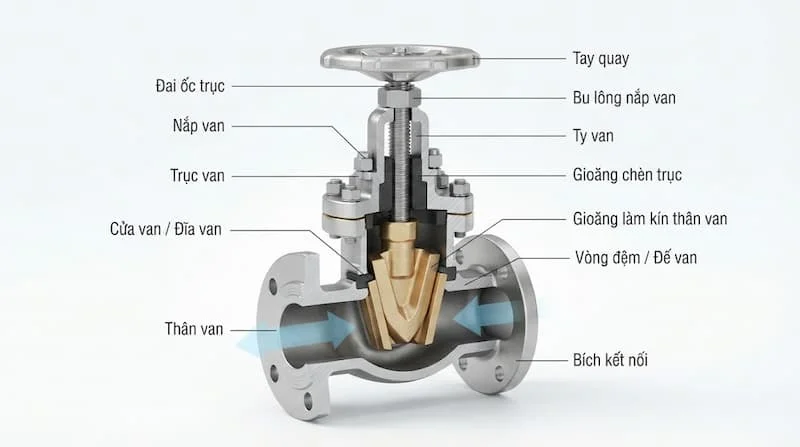

Cấu Tạo Chi Tiết Các Loại van DN125

Mỗi chủng loại van công nghiệp DN125 sẽ có cấu trúc cơ khí đặc thụ để phục vụ môi trường làm việc riêng:

• Cấu tạo van bướm DN125: Thân van (gang đúc/inox), đĩa van (inox 304/316), gioăng làm kín (EPDM, PTFE), trục van và bộ truyền động (tay gạt, tay quay vô năng hoặc đầu điện).

• Cấu tạo van cổng DN125: Thân van nắp bít, đĩa bọc cao su hoặc đĩa kim loại, ty van (ty nổi hoặc ty chìm), vô năng vặn tay và nắp chặn.

• Cấu tạo van 1 chiều DN125: Thân van dạng Wafer hoặc hai mặt bích, đĩa lá lật xoay quanh chốt hoặc piston trượt có lò xo ép mặt tự động.

Thông Số Kỹ Thuật Cần Quan Tâm Của van DN125

Không tồn tại một dòng van DN125 dùng chung cho mọi môi trường. Bảng thông số dưới đây là cơ sở bắt buộc để kỹ sư đối chiếu khi lựa chọn:

So Sánh Các Loại van DN125 Phổ Biến

Để dễ dàng quyết định nên mua loại thiết bị nào, hãy cùng đặt các dòng van DN125 lên bàn cân so sánh:

Van bướm DN125 vs Van cổng DN125

Van bướm DN125 vs Van một chiều DN125

• Khác biệt bản chất: Van bướm là van chủ động (cần con người hoặc bộ điều khiển tác động để đóng/mở). Van 1 chiều là van vận hành tự động theo áp lực dòng chảy.

• Phối hợp trong hệ thống: Hai dòng van này không thay thế cho nhau mà thường kết hợp cùng nhau. Ví dụ: Trên đường ống xả máy bơm, người ta lắp van một chiều DN125 ở trước để chặn dòng ngược, và lắp thêm van bướm DN125 phía sau để khóa đường ống khi cần tháo lắp bảo trì.

Ứng Dụng Thực Tế Của van DN125

Nhờ sở hữu kích thước trung bình lớn, van nước 125 xuất hiện dày đặc tại các mắt xích hạ tầng quan trọng:

1. Hệ thống PCCC: Van cổng tín hiệu điện DN125 và van bướm gạt góc được dùng làm van chặn tại các tầng tòa nhà cao tầng.

2. Nhà máy cấp thoát nước: Dùng van cổng gang DN125 làm van phân đoạn trên tuyến ống truyền tải nước sạch đô thị.

3. Hệ thống HVAC / Chiller: Van bướm điều khiển điện DN125 quản lý lưu lượng nước lạnh giải nhiệt cho các trung tâm thương mại.

4. Hệ thống xử lý nước thải: Sử dụng van inox DN125 để kháng lại sự ăn mòn của hóa chất và chất thải sinh học.

Những Sai Lầm "Mất Tiền Ngu" Khi Mua van DN125

1. Chỉ đọc con số "125": Nhầm lẫn giữa DN125 và đường kính ống phi 125mm khiến thiết bị đem về không lắp vừa.

2. Lệch tiêu chuẩn mặt bích: Mua van chuẩn bích JIS 10K lắp vào đường ống đang có bích BS PN16 dẫn đến lệch lỗ bulong, không thể xỏ ốc.

3. Chọn sai vật liệu gioăng: Dùng van bướm gang gioăng EPDM cho đường ống dẫn hóa chất nhẹ hoặc dầu, khiến gioăng bị trương nở và rách sau vài tuần.

4. Bỏ qua không gian bảo trì: Lắp van cổng ty nổi DN125 ở góc hẹp khiến ty van khi nhô lên bị vướng vào trần bê tông, không thể mở hết hành trình.

Checklist Chọn Mua Và Hướng Dẫn Lắp Đặt van DN125

Checklist 11 bước chốt đơn van DN125 chuẩn 100%

• Bước 1: Xác định chuẩn xác đường kính ngoài của ống (chuẩn 141.3mm cho DN125).

• Bước 2: Xác định loại van cần mua (Bướm, Cổng, 1 chiều hay Bi).

• Bước 3: Xác định môi chất (Nước sạch, nước thải, PCCC, hay hơi nóng).

• Bước 4: Xác định áp suất làm việc tối đa của hệ thống (PN10, PN16 hay PN25).

• Bước 5: Xác định nhiệt độ lưu chất cực đại.

• Bước 6: Chọn vật liệu thân van thích hợp (Gang đúc, Inox 304, hay Nhựa).

• Bước 7: Lựa chọn kiểu kết nối (Wafer, Bích, hay Lug).

• Bước 8: Kiểm tra chính xác tiêu chuẩn mặt bích (BS, JIS, ANSI, DIN).

• Bước 9: Chọn phương thức vận hành (Tay gạt, Tay quay vô năng, hay Điều khiển tự động).

• Bước 10: Yêu cầu đầy đủ chứng chỉ CO/CQ xuất xứ hàng hóa.

• Bước 11: So sánh bảng giá từ các đơn vị phân phối uy tín.

Hướng dẫn quy trình lắp đặt cơ bản

1. Vệ sinh: Làm sạch hoàn toàn bavia, mạt sắt, cát bẩn bên trong lòng ống và trên bề mặt kết nối.

2. Căn chỉnh: Đặt van vào giữa hai mặt bích, căn chỉnh tâm van trùng khít với tâm đường ống.

3. Lót gioăng: Đặt gioăng làm kín (đối với van bích) vào giữa bề mặt tiếp xúc.

4. Xỏ bulong: Xỏ đầy đủ bulong, đai ốc. Thực hiện siết lực đối xứng theo hình chéo (hình ngôi sao) để lực ép tỏa đều, tránh làm vênh bích gây rò rỉ.

5. Test vận hành: Thử đóng mở tay gạt/tay quay vài lần để đảm bảo đĩa van không bị kẹt dính vào thành ống trước khi cấp nước vận hành.

Câu Hỏi Thường Gặp (FAQ)

1. Van 125 có phải là van DN125 không?

Đúng. Trong ngành van công nghiệp, cách gọi van DN125 là tên gọi ngắn gọn của van có kích thước danh nghĩa DN125 (dùng cho đường ống 5 inch, phi 141.3mm).

2. Van DN125 bằng gang hay inox tốt hơn?

Không có loại nào tốt hơn tuyệt đối. Van gang DN125 là lựa chọn kinh tế tối ưu cho nước sạch, PCCC, nước thải trung tính. Trong khi van inox DN125 vượt trội về khả năng chịu ăn mòn hóa chất và nhiệt độ cao nhưng giá thành cao hơn gấp 2 - 3 lần.

3. Tiêu chuẩn mặt bích van 125 nào phổ biến nhất tại Việt Nam?

Phổ biến nhất trong các công trình dân dụng và PCCC là tiêu chuẩn BS4504 PN16. Đối với các nhà máy sản xuất của Nhật Bản, Hàn Quốc thì tiêu chuẩn JIS 10K lại chiếm ưu thế.

4. Giá van 125 phụ thuộc vào các yếu tố nào?

Giá van DN125 biến động dựa trên chủng loại van (van bướm rẻ hơn van cổng), vật liệu sản xuất (nhựa < gang < thép < inox), xuất xứ (Trung Quốc < Đài Loan < Hàn Quốc < Châu Âu) và phương thức vận hành.

Kết Luận: Lựa Chọn Van 125 Đúng Kỹ Thuật Cho Công Trình

Thị trường van 125 rất đa dạng về mẫu mã và tiêu chuẩn. Việc thấu hiểu rõ bản chất kích thước danh nghĩa DN125, chọn đúng loại van (van bướm, van cổng hay van 1 chiều) cùng thông số vật liệu, áp lực sẽ bảo đảm hệ thống vận hành êm ái, tối ưu hóa chi phí vận hành và triệt tiêu nguy cơ sự cố.

Bạn đang tìm kiếm dòng van 125 phù hợp cho hệ thống PCCC, cấp thoát nước hay đường ống nhà máy?

Hãy liên hệ ngay với chúng tôi và cung cấp chủng loại van, vật liệu thân, tiêu chuẩn mặt bích và áp suất làm việc. Đội ngũ chuyên gia kỹ thuật sẽ hỗ trợ bóc tách bản vẽ, tư vấn cấu hình chuẩn xác và gửi bảng báo giá cạnh tranh nhất đối với van 125.
