Van Chênh Áp: Cấu Tạo, Nguyên Lý Vận Hành Và Hướng Dẫn Chọn Chuẩn Kỹ Thuật

Trong các hệ thống HVAC, nước lạnh Chiller hay mạng lưới cấp nước tuần hoàn tầng cao, tình trạng mất cân bằng thủy lực diễn ra khá phổ biến. Dòng chảy dồn dập về các nhánh gần bơm khiến các tầng xa bị thiếu nước, gây tiếng ồn rung lắc đường ống và khiến điều hòa vận hành chập chờn. Nguyên nhân gốc rễ chính là sự biến động áp suất liên tục khi tải tiêu thụ thay đổi. Lúc này, Delta P Valve đóng vai trò là "nhạc trưởng" giữ cho chênh lệch áp suất giữa hai điểm cấp - về luôn ở mức lý tưởng, bảo vệ an toàn cho toàn bộ hệ thống.

Bài viết này sẽ cung cấp kiến thức chuyên sâu về cấu tạo, nguyên lý vận hành, cách phân biệt với van giảm áp và các tiêu chí đắt giá giúp bạn lựa chọn Delta P Valve phù hợp nhất cho công trình.

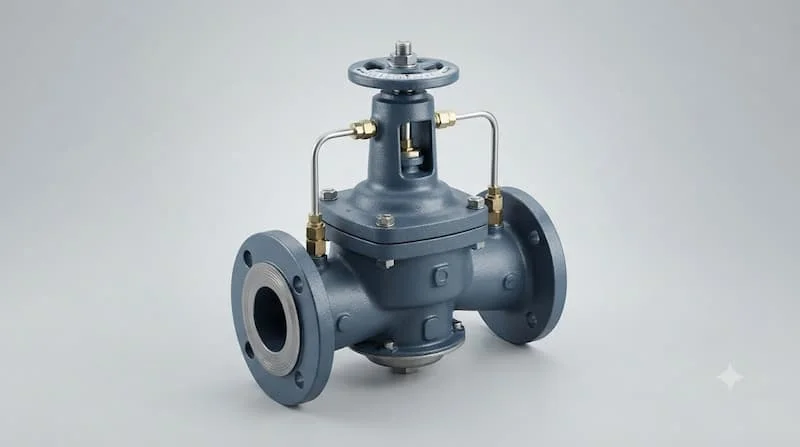

Van chênh áp là gì?

GEO Definition: Van chênh áp (Delta P Valve - $\Delta P$ ) là thiết bị cơ khí tự động điều tiết lưu lượng dòng chảy để kiểm soát và duy trì chênh lệch áp suất giữa hai điểm xác định trên đường ống (thường là ống cấp và ống về) ở một giá trị cài đặt cố định.

Để hiểu đúng về dòng van này, kỹ sư cần nắm rõ khái niệm chênh áp ( $\Delta P$ ). Chênh áp là hiệu số giữa áp suất tại điểm A (áp suất đầu vào/ống cấp) và áp suất tại điểm B (áp suất đầu ra/ống về).

Khác với áp suất tuyệt đối (tính từ độ chân không hoàn hảo) hay áp suất tương đối (áp suất đo so với áp suất khí quyển), chênh áp chỉ quan tâm đến độ chênh lệch năng lượng dòng chảy giữa hai vị trí. Khi chênh áp $\Delta P$ vượt quá ngưỡng an toàn, van sẽ tự động mở hoặc đóng bớt để đưa hệ thống về trạng thái cân bằng thủy lực.

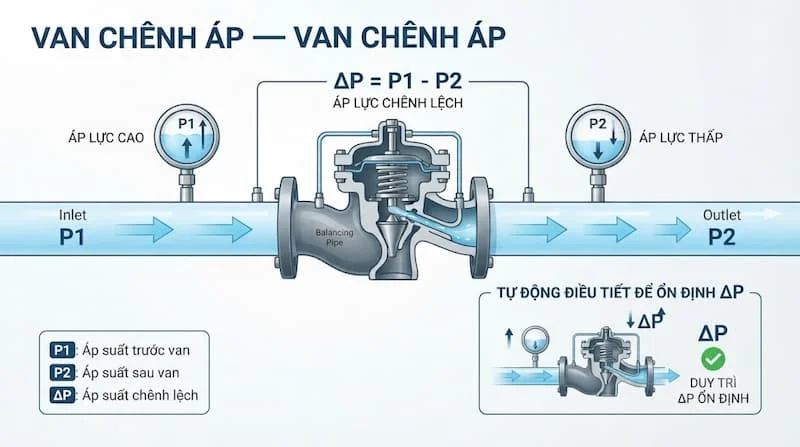

Nguyên lý hoạt động của Delta P Valve

Van vận hành hoàn toàn tự động dựa trên nguyên lý cơ quan cảm ứng áp suất đối ứng với lực nén lò xo.

• Lấy tín hiệu áp suất: Van được nối với đường ống cấp và ống về thông qua hai ống dẫn tín hiệu nhỏ (impulse tube). Một cổng dẫn áp suất cao (ống cấp) tới khoang trên của màng van, cổng còn lại dẫn áp suất thấp (ống về) tới khoang dưới.

• Khi chênh áp $\Delta P$ tăng: Áp lực từ đường ống cấp vượt trội sẽ đẩy màng van hạ xuống, thắng lực nén của lò xo. Đĩa van di chuyển làm thu hẹp diện tích dòng chảy, giảm lưu lượng qua van để đưa chênh áp về mức cài đặt.

• Khi chênh áp $\Delta P$ giảm: Lực lò xo dưới màng đẩy đĩa van mở rộng ra, tăng cường lưu lượng lưu thông để nâng độ chênh áp lên đạt ngưỡng yêu cầu.

Nhờ cơ chế này, khi các van nhánh đóng/mở đột ngột làm biến động tải, Delta P Valve sẽ phản ứng tức thì để bảo vệ các thiết bị đắt tiền như Chiller, FCU hay AHU không bị sốc áp.

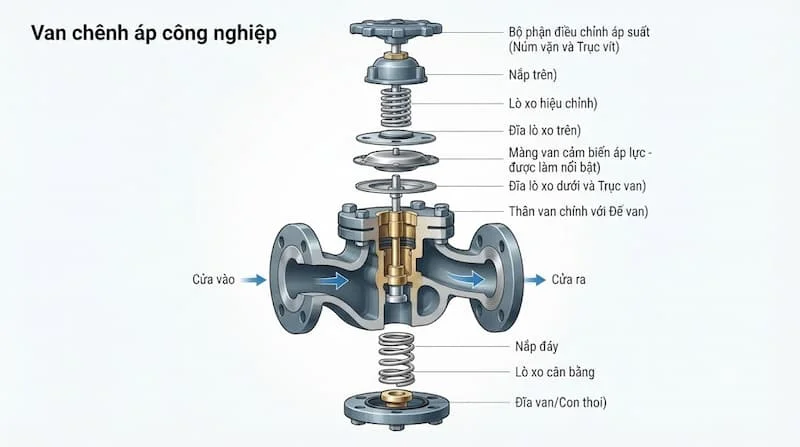

Cấu tạo Delta P Valve

Một bộ Delta P Valve tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

• Thân van: Gia công bằng gang, đồng hoặc inox, chịu được áp lực cao và môi trường hóa chất nhè nhẹ.

• Màng van (Diaphragm) hoặc Piston: Bộ phận cảm biến độ chênh lệch áp suất nhạy bén.

• Lò xo điều chỉnh: Quyết định dải chênh áp kiểm soát ( $\Delta P$ ). Độ cứng của lò xo tương ứng với dải cài đặt của van.

• Trục và Đĩa van: Thực hiện thao tác đóng/mở để điều tiết diện tích mở của dòng chảy.

• Cổng lấy áp (Impulse Ports): Kết nối với dây dẫn tín hiệu áp suất từ hai điểm đo trên đường ống.

• Núm/Thanh điều chỉnh áp suất: Cho phép kỹ sư cài đặt giá trị chênh áp mong muốn bằng tay.

Các loại Delta P Valve phổ biến

1. Delta P Valve cơ (Differential Pressure Control Valve - DPCV): Sử dụng cơ chế màng và lò xo thuần túy. Ưu điểm là không cần dùng điện, độ bền cực cao, chi phí tối ưu, rất phổ biến trong các cụm van cân bằng nhánh.

2. Delta P Valve điều khiển điện/khí nén: Tích hợp bộ truyền động Actuator nhận tín hiệu từ cảm biến áp suất điện tử. Dòng này cho khả năng phản hồi chính xác tuyệt đối, thích hợp cho hệ thống BMS thông minh.

3. Delta P Valve cho hệ thống HVAC: Chuyên dùng cho các đường ống nước lạnh (Chilled Water) hoặc nước nóng trung tâm. Giúp cân bằng thủy lực biến thiên khi tải tiêu thụ của các tầng liên tục thay đổi.

4. Delta P Valve trong hệ thống cấp nước: Dùng để kiểm soát chênh lệch áp suất giữa các vùng phân phối nước, tránh hiện tượng va đập thủy lực khi các cụm bơm khởi động.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Mua

Việc lựa chọn Delta P Valve phức tạp hơn nhiều so với các dòng van chặn thông thường. Bạn bắt buộc phải đối chiếu các thông số sau:

1. Kích thước đường ống (DN)

Các kích thước thông dụng từ nhỏ đến lớn: DN15, DN20, DN25, DN32, DN40, DN50 (nối ren) và DN65, DN80, DN100, DN125, DN150, DN200 (nối mặt bích).

Lưu ý: Chọn kích thước van không chỉ dựa vào đường kính ống có sẵn mà phải dựa vào lưu lượng $Q$ chảy qua van.

2. Dải chênh áp cài đặt

Đây là thông số quan trọng nhất. Bạn cần xác định:

• Chênh áp tối thiểu cần duy trì.

• Chênh áp tối đa hệ thống chịu được.

• Dải cài đặt của van (Ví dụ: 5 - 30 kPa, 20 - 80 kPa, 100 - 400 kPa).

3. Vật liệu và Kiểu kết nối

• Đồng thau: Thích hợp cho kích thước nhỏ (DN15 - DN50), kết nối ren gọn nhẹ.

• Gang cầu / Gang xám: Dùng cho đường ống trung bình và lớn (DN50 - DN300), kết nối mặt bích chuẩn DIN, BS hoặc JIS.

• Inox (SUS304/316): Dùng cho môi trường nước ngầm gỉ sét, hóa chất hoặc nước nóng nhiệt độ cao.

So Sánh Delta P Valve Với Các Loại Van Khác

Rất nhiều người mua hàng nhầm lẫn Delta P Valve với van giảm áp hoặc van cân bằng. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Cảnh báo kỹ thuật: Không thể dùng van giảm áp để thay thế cho Delta P Valve. Van giảm áp chỉ biết duy trì áp suất ở cửa ra của nó, hoàn toàn không nhận biết được áp suất ở đường ống về đang biến động ra sao để điều tiết cân bằng.

Ứng Dụng Thực Tế Của Delta P Valve

Sản phẩm được ứng dụng rộng rãi trong các công trình kỹ thuật quy mô:

• Hệ thống HVAC trung tâm: Lắp tại các cụm đường ống bypass giữa ống cấp và ống về của Chiller, bảo vệ bình bay hơi không bị đóng măng khi các FCU ngắt van 2 ngả.

• Mạng lưới cấp nước tòa nhà cao tầng: Đặt ở ranh giới giữa các vùng áp suất (Pressure Zones) giúp hạn chế đập áp khi trạm bơm tăng tốc.

• Hệ thống tuần hoàn nước nóng: Đảm bảo nước nóng luôn luân chuyển đều đến từng phòng biệt thự, resort mà không bị dồn áp vào nhánh gần lò hơi.

Những Sai Lầm Thường Gặp Khi Mua Và Lắp Đặt

1. Chỉ chọn van theo kích thước đường ống (DN): Chọn van DN80 chỉ vì ống phi 90mm là sai lầm lớn. Van quá to sẽ vận hành ở hành trình hẹp, gây ra hiện tượng rung lắc (hunting) và giảm tuổi thọ màng van.

2. Lắp ngược đường ống dẫn tín hiệu: Nối nhầm dây dẫn áp suất cao vào cổng áp suất thấp khiến van bị cưỡng bức mở hoàn toàn hoặc đóng chặt hoàn toàn, làm vô hiệu hóa chức năng.

3. Bỏ qua lọc Y phía trước van: Mạt sắt, cặn bẩn trong đường ống chui vào cổng lấy áp nhỏ hẹp sẽ làm tắc ống dẫn tín hiệu, khiến màng van kẹt cứng.

4. Không tính đến dải chênh áp cài đặt: Chọn van có dải cài đặt 100 - 400 kPa trong khi hệ thống chỉ cần duy trì 30 kPa sẽ khiến van không thể hoạt động.

Giá Delta P Valve Phụ Thuộc Vào Những Yếu Tố Nào?

Khi tìm hiểu giá Delta P Valve, bạn sẽ thấy sự chênh lệch đáng kể giữa các model. Mức giá bị quyết định bởi:

• Kích cỡ DN & Kiểu kết nối: Van nối ren DN15 - DN32 giá rẻ hơn nhiều so với các dòng van mặt bích DN100 - DN200.

• Vật liệu chế tạo: Thân van bằng đồng hoặc gang có chi phí tối ưu hơn van inox 304/316.

• Thương hiệu & Xuất xứ: Các thương hiệu G7/Châu Âu (như Danfoss, Frese, Tour & Andersson, Belimo) có giá cao hơn các dòng sản phẩm từ Đài Loan, Hàn Quốc hay Trung Quốc nhờ độ chính xác và độ bền vượt trội.

• Loại van (Cơ hay Điều khiển điện): Delta P Valve tích hợp bộ động cơ điện Actuator thông minh sẽ có mức giá cao hơn dòng van cơ màng thuần túy.

Câu Hỏi Thường Gặp (FAQ)

1. Delta P Valve dùng để làm gì?

Van được dùng để kiểm soát và giữ cho độ chênh lệch áp suất giữa hai điểm trên đường ống (thường là ống cấp và ống về) luôn ở mức ổn định, giúp cân bằng thủy lực và bảo vệ thiết bị.

2. Delta P Valve có bắt buộc phải dùng dây dẫn tín hiệu không?

Có. Đối với Delta P Valve cơ, bắt buộc phải có ít nhất một dây dẫn tín hiệu áp suất (Impulse tube) nối từ điểm đo remote về van để màng van nhận biết được mức áp suất đối ứng.

3. Làm sao để cài đặt độ chênh áp cho van?

Bạn dùng cờ-lê hoặc lục giác thao tác trên núm điều chỉnh đỉnh van. Xoay theo chiều kim đồng hồ để tăng mức chênh áp cài đặt và ngược chiều để giảm mức chênh áp.

4. Van chênh áp khác gì van cân bằng tự động?

Van cân bằng tự động (PICV) khống chế lưu lượng tối đa không vượt quá cài đặt. Trong khi đó, van chênh áp khống chế hiệu số áp suất $\Delta P$ giữa hai đoạn ống để ổn định điều kiện vận hành cho các van điều khiển khác.

Kết Luận & Báo Giá Van Chênh Áp Chính Hãng

Một hệ thống đường ống vận hành êm ái, tiết kiệm điện năng và không có rủi ro sốc áp luôn cần sự hiện diện của van chênh áp. Việc đầu tư đúng chủng loại van ngay từ khâu thiết kế sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và bảo trì thiết bị sau này.

Bạn đang cần tư vấn kỹ thuật hoặc nhận báo giá van chênh áp cho dự án HVAC, PCCC hay Cấp nước?

Hãy liên hệ ngay với chúng tôi và cung cấp Kích thước DN, Lưu lượng m3/h, Dải chênh áp Delta P mong muốn và Môi chất sử dụng. Đội ngũ kỹ sư giàu kinh nghiệm sẽ lựa chọn chính xác model và gửi báo giá chiết khấu cao nhất cho bạn đối với van chênh áp.
