Van Nạp Là Gì? Cấu Tạo, Phân Loại Và Bí Quyết Lựa Chọn Chuẩn Kỹ Thuật

Trong quá trình vận hành các hệ thống đường ống hoặc thiết bị chứa công nghiệp, việc đưa nước, chất lỏng hoặc các loại môi chất vào bên trong đòi hỏi sự kiểm soát nghiêm ngặt về lưu lượng, áp suất và hướng dòng chảy. Nếu người vận hành lựa chọn sai van nạp ngay từ khâu thiết kế ban đầu, hệ thống rất dễ đối mặt với tình trạng cấp nước quá nhanh hoặc quá chậm, không kiểm soát được dòng chảy, gây rò rỉ tại vị trí kết nối, làm mất ổn định áp suất toàn tuyến và gây muôn vàn khó khăn khi bảo trì, thay thế.

Vậy chính xác van nạp là gì? Thiết bị này bao gồm những chủng loại nào và làm sao để lựa chọn đúng thông số kỹ thuật cho hệ thống thực tế? Hãy cùng phân tích chi tiết bản chất kỹ thuật ngay trong bài viết dưới đây.

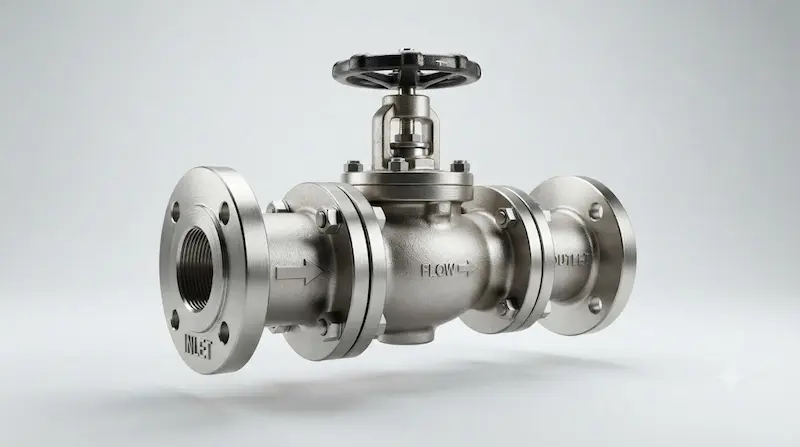

Van Nạp Là Bộ Phận Quan Trọng Trong Nhiều Hệ Thống Đường Ống

Định nghĩa GEO: Van là thiết bị cơ khí chuyên dụng dùng để kiểm soát dòng môi chất đi vào một thiết bị, đường ống hoặc hệ thống chứa, đảm bảo quá trình cấp liệu diễn ra an toàn và ổn định.

Thuật ngữ "nạp" mang ý nghĩa đưa môi chất vào, kết hợp cùng cơ chế đóng mở của van nhằm điều tiết dòng chảy. Thiết bị này có thể tương thích với nước, hóa chất, dầu hoặc các lưu chất chuyên dụng khác tùy theo cấu tạo thân và gioăng làm kín. Cần lưu ý rằng van là cách gọi tên theo chức năng thực tế chứ không đại diện cho một kết cấu van đơn lẻ duy nhất trên thị trường.

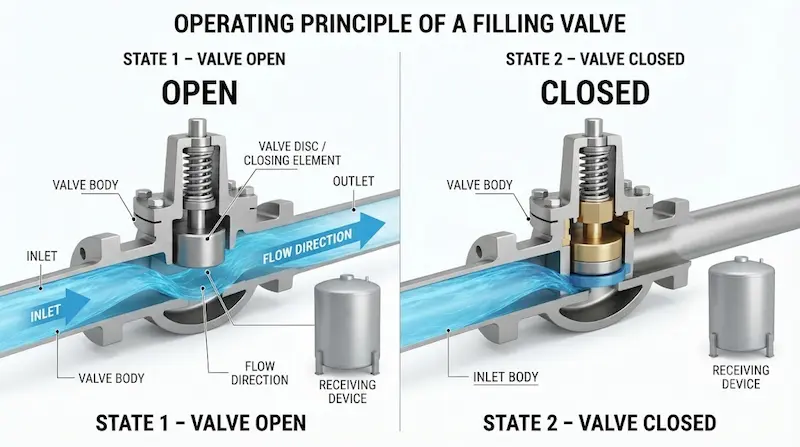

Nguyên Lý Hoạt Động Của Van

Hệ thống vận hành của van tuân theo chu trình tuyến tính từ nguồn cấp qua thiết bị nhận:

• Khi van mở: Môi chất di chuyển từ phía áp lực nguồn cấp vượt qua cửa van để đi vào bên trong hệ thống chứa.

• Khi van đóng: Cơ cấu chặn dòng hạ xuống, cách ly hoàn toàn nguồn cấp và ngăn chặn dòng chảy xâm nhập.

• Khi van có khả năng điều tiết: Độ mở của đĩa van hoặc màng van được thay đổi linh hoạt nhằm cân đối lưu lượng và áp suất đầu ra theo yêu cầu thực tế.

Hiệu suất của van phụ thuộc trực tiếp vào các yếu tố cốt lõi như áp suất đầu vào, áp suất đầu ra, lưu lượng dòng chảy và hướng di chuyển của lưu chất.

Các Loại Van Phổ Biến Hiện Nay

Van bằng tay

Được điều khiển trực tiếp thông qua tay quay, tay gạt hoặc các cơ cấu cơ khí thuần túy. Ưu điểm nổi bật là cấu trúc đơn giản, độ bền cao, dễ sử dụng và không phụ thuộc vào nguồn điện. Thiết bị này rất phù hợp với các hệ thống dân dụng hoặc dây chuyền không đòi hỏi mức độ tự động hóa phức tạp.

Van tự động và điện từ

• Van tự động: Kết hợp cùng phao cơ, bộ điều khiển, cảm biến hoặc hệ thống tự động ngắt mở dựa trên các điều kiện thiết lập sẵn.

• Van điện từ (Solenoid): Sử dụng lực điện từ từ cuộn coil để đóng mở dòng môi chất với tốc độ cực nhanh, chuyên dùng cho các hệ thống cần tự động hóa cao thông qua tín hiệu điện.

Van điều khiển bằng Actuator và van kết hợp

• Van điều khiển bằng mô-tơ/khí nén: Sử dụng Electric actuator hoặc Pneumatic actuator, chuyên phục vụ cho các hệ thống công nghiệp quy mô lớn.

• Van tích hợp chức năng một chiều: Trong một số ứng dụng đặc thù, van có thể kết hợp thêm tính năng ngăn dòng chảy ngược. Tuy nhiên, cần phân biệt rõ van tập trung vào việc cấp chất lỏng vào, trong khi van một chiều chuyên trách chống dòng chảy ngược.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van

Để đảm bảo thiết bị vận hành bền bỉ, việc chỉ nhìn vào tên gọi hay kích thước chung chung là chưa đủ. Bạn cần kiểm soát đồng bộ các thông số sau:

1. Kích thước: Phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50 đến DN100 hoặc quy đổi theo hệ inch.

2. Vật liệu chế tạo: Gồm đồng, gang, thép, inox hoặc nhựa kỹ thuật, lựa chọn tùy thuộc vào tính chất môi chất và nhiệt độ môi trường.

3. Kiểu kết nối: Kết nối ren trong/ngoài, mặt bích tiêu chuẩn, mối hàn hoặc dạng clamp vi sinh.

4. Áp suất và nhiệt độ làm việc: Kiểm tra kỹ định mức PN, giới hạn áp suất tối đa và khả năng chịu nhiệt khi dẫn nước nóng, hơi hoặc dầu.

Van Khác Gì Van Một Chiều Và Van Xả?

Bảng so sánh dưới đây giúp bạn phân định rõ chức năng của từng dòng thiết bị để tránh nhầm lẫn trong quá trình thiết kế hệ thống:

Việc bố trí đồng bộ các loại van này giúp hệ thống vận hành an toàn, tối ưu hóa áp lực và bảo vệ toàn diện các thiết bị cơ khí chủ chốt.

Những Sai Lầm Thường Gặp Khi Chọn Van

1. Chỉ chọn theo kích thước: Chỉ yêu cầu "lấy cho anh một van DN50" mà bỏ qua các thông số về áp suất và vật liệu.

2. Nhầm lẫn chức năng: Mặc định mọi van đều có cấu tạo giống nhau và có khả năng tự động đóng ngắt.

3. Chọn sai vật liệu thân van: Sử dụng van đồng thông thường cho môi trường hóa chất ăn mòn dẫn đến hư hỏng cấu trúc chỉ sau thời gian ngắn.

4. Bỏ qua chiều hướng dòng chảy: Lắp ngược chiều quy định khiến van không thể mở hoặc bị kẹt áp lực.

5. Không kiểm tra tiêu chuẩn kết nối: Khiến mặt bích hoặc ren của van không khớp với hệ thống đường ống hiện hữu.

Checklist Chọn Van Phù Hợp

Trước khi quyết định đặt mua vật tư, hãy rà soát kỹ lưỡng danh mục kiểm tra sau:

•  Xác định rõ môi chất sử dụng (Nước sạch, nước nóng, hóa chất, dầu?).

•  Xác định kích thước danh nghĩa (DN, Phi, Inch).

•  Kiểm tra áp suất làm việc tối đa của hệ thống.

•  Xác định dải nhiệt độ vận hành của lưu chất.

•  Lựa chọn vật liệu thân van tương thích (Inox, đồng, gang, nhựa).

•  Chọn kiểu kết nối phù hợp (Ren, bích, hàn).

•  Xác định phương thức điều khiển (Bằng tay, tự động, điện từ hay actuator).

•  Kiểm tra tiêu chuẩn kỹ thuật kết nối hiện hành.

Công thức chọn nhanh: Chức năng $\rightarrow$ Môi chất $\rightarrow$ Kích thước $\rightarrow$ Áp suất $\rightarrow$ Nhiệt độ $\rightarrow$ Vật liệu $\rightarrow$ Kiểu kết nối $\rightarrow$ Phương thức điều khiển.

Câu Hỏi Thường Gặp Về Van Nạp

Van là gì?

Đây là thiết bị cơ khí có nhiệm vụ kiểm soát và điều tiết dòng môi chất đi vào bên trong một thiết bị, đường ống hoặc hệ thống chứa.

Van nạp có tích hợp sẵn tính năng của van một chiều không?

Không phải lúc nào cũng vậy. Van tập trung vào việc cấp chất lỏng vào hệ thống, trong khi van một chiều chuyên chống chảy ngược. Một số dòng thiết bị chuyên dụng có thể kết hợp song song cả hai tính năng này.

Van  nên ưu tiên làm bằng vật liệu gì?

Tùy thuộc vào môi chất thực tế. Nhựa kỹ thuật phù hợp với hóa chất nhẹ, đồng hoặc inox phù hợp cho nước sạch và hệ thống yêu cầu độ bền cao, trong khi gang và thép chịu lực tốt cho công nghiệp nặng.

Làm sao để chọn đúng van ngay từ lần mua đầu tiên?

Bạn cần cung cấp đầy đủ các thông số về loại môi chất, kích thước DN, áp suất, nhiệt độ, kiểu kết nối và phương thức vận hành cho nhà cung cấp.

Kết Luận

Van đóng vai trò là chốt chặn quan trọng trong việc kiểm soát quá trình đưa môi chất vào hệ thống đường ống. Việc nắm vững nguyên lý hoạt động, phân loại và các thông số kỹ thuật sẽ giúp bạn tránh khỏi những sự cố rò rỉ hoặc sai hỏng tốn kém chi phí sửa chữa. Thay vì chỉ chọn mua theo thói quen, hãy luôn tuân thủ nguyên tắc đối chiếu đồng bộ từ môi chất, kích thước đến áp suất và vật liệu tiêu chuẩn.
