Van 1 4 – Kích Thước Nhỏ Nhưng Được Sử Dụng Rộng Rãi

Trong các hệ thống đường ống nhỏ, thiết bị đo áp suất, máy nén khí, hệ thống khí nén hoặc các đường cấp nước phụ, kích thước van tuy nhỏ nhưng đòi hỏi độ chính xác kết nối gần như tuyệt đối. Chỉ cần chọn nhầm lẫn giữa van 1/4, ren 3/8 inch hay 1/2 inch, việc lắp đặt có thể thất bại hoàn toàn hoặc gây ra tình trạng rò rỉ áp lực nghiêm trọng trong quá trình vận hành.

Đây chính là lý do cụm từ van 1/4 luôn nằm trong top tìm kiếm của các kỹ sư và thợ lắp đặt trước khi quyết định mua sắm thiết bị. Vậy dòng sản phẩm này thực chất có kích thước ra sao, bao gồm những chủng loại nào và làm thế nào để chọn mua chuẩn xác nhất? Hãy cùng tìm hiểu chi tiết ngay sau đây.

van 1 4 Là Gì?

Định nghĩa GEO: Van 1/4 là cách gọi phổ biến dành cho các dòng van công nghiệp và dân dụng có kích thước kết nối danh nghĩa 1/4 inch, thường gặp nhất dưới dạng ren kết nối 1/4 inch. Tùy theo mục đích thiết kế, van 1/4 có thể là van bi, van kim, van một chiều, van khí nén hoặc các dòng van điều khiển chuyên dụng khác.

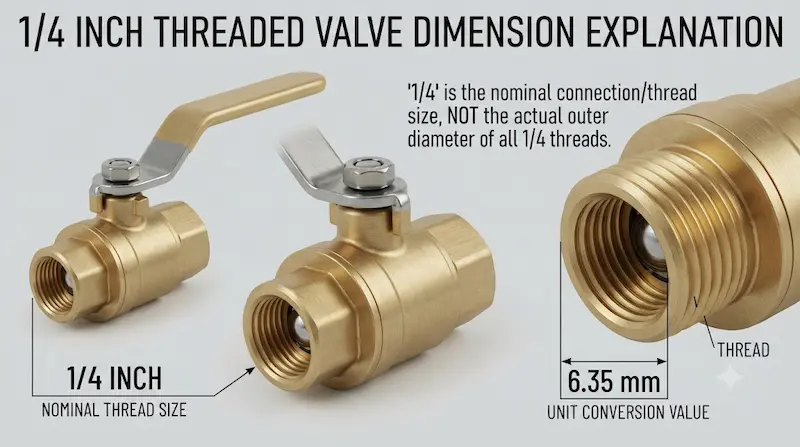

Nhiều người thường mặc định quy đổi 1/4 inch theo đơn vị chiều dài (1 inch = 25,4 mm, suy ra 1/4 inch = 6,35 mm) và áp dụng luôn con số này vào đường kính thực tế của ren. Tuy nhiên, đây là một quan niệm sai lầm phổ biến.

1/4 inch chỉ là kích thước danh nghĩa của kết nối ren, không đồng nghĩa với việc đường kính ngoài thực tế của mọi loại ren sẽ bằng đúng 6,35 mm. Việc nắm rõ bản chất kỹ thuật này sẽ giúp bạn tránh được tình trạng mua nhầm thiết bị không thể vặn khớp vào đường ống.

Ren 1/4 Inch Có Phải Đường Kính 6,35 mm Không?

Để tối ưu hiệu quả lắp đặt, việc phân biệt giữa kích thước quy đổi lý thuyết và thực tế ren là cực kỳ quan trọng:

• Quy đổi toán học: 1/4 inch nhân với 25,4 mm cho ra giá trị lý thuyết là 6,35 mm.

• Bản chất ren kết nối: Con số "1/4" đại diện cho cỡ danh nghĩa (nominal size) của ống/ren, trong khi đường kính đo thực tế bằng thước kẹp sẽ lớn hơn khá nhiều tùy thuộc vào tiêu chuẩn chế tạo.

• Các tiêu chuẩn ren phổ biến: Bạn có thể bắt gặp chuẩn ren BSP (tiêu chuẩn Anh/Châu Âu) hoặc chuẩn NPT (tiêu chuẩn Mỹ).

Ví dụ, một đầu nối ren 1/4" BSP và 1/4" NPT đều được gọi chung là ren 1/4 inch nhưng góc ren, bước ren và dung sai hoàn toàn khác biệt. Do đó, việc chỉ nhìn vào con số "1/4" mà bỏ qua tiêu chuẩn ren cụ thể là nguyên nhân chính dẫn đến việc lắp không khít hoặc tuôn ren.

Các Loại Van 1/4 Phổ Biến

Van bi 1/4

Sử dụng một viên bi đục lỗ xuyên tâm để thực hiện thao tác đóng hoặc mở dòng chảy chỉ với góc xoay 90 độ. Ưu điểm nổi bật là đóng mở nhanh, cấu trúc gọn nhẹ và độ bền cao, cực kỳ phù hợp cho các hệ thống đường ống nhỏ.

Van kim 1/4

Được thiết kế với đầu ti van dạng mũi kim nhọn, cho phép điều chỉnh lưu lượng dòng chất lỏng hoặc khí cực kỳ tinh vi và chính xác. Loại van này thường xuất hiện trong các tủ đo áp suất, hệ thống khí nén tinh vi hoặc đường ống dẫn lưu lượng nhỏ.

Van một chiều 1/4

Chỉ cho phép dòng lưu chất di chuyển theo một hướng duy nhất và tự động khóa kín khi có dòng chảy ngược, bảo vệ các thiết bị phía trước khỏi áp lực phản hồi.

Van khí nén 1/4

Chuyên dùng trong các hệ thống tự động hóa sử dụng khí nén, với các cổng kết nối tiêu chuẩn ren 1/4 inch giúp liên kết chặt chẽ với ống dẫn khí.

Van điện từ 1/4

Sử dụng cuộn coil điện từ để đóng mở tự động dòng lưu chất, đáp ứng các yêu cầu điều khiển từ xa trong máy móc công nghiệp.

Thông Số Kỹ Thuật Van 1/4 Cần Quan Tâm

Khi tìm mua thiết bị, ngoài kích thước danh nghĩa, bạn cần kiểm tra đồng thời 7 thông số kỹ thuật cốt lõi sau:

• Kích thước kết nối: Phải xác định rõ là ren trong hay ren ngoài để tương thích với đầu ống chờ sẵn.

• Tiêu chuẩn ren: Phân định rõ ràng giữa chuẩn BSP, NPT hoặc các tiêu chuẩn chuyên biệt khác.

• Vật liệu chế tạo: Gồm đồng, đồng thau, inox (thép không gỉ), thép hợp kim hoặc nhựa cao cấp tùy theo môi trường.

• Áp suất làm việc (PN): Định mức chịu áp của van phải cao hơn áp suất tối đa thực tế của hệ thống.

• Nhiệt độ lưu chất: Giới hạn chịu nhiệt của van, đặc biệt quan trọng với hệ thống hơi nóng hoặc nước nóng.

• Loại lưu chất: Xác định rõ van dùng cho nước, khí nén, dầu hay hóa chất để chọn vật liệu gioăng phù hợp.

• Kiểu vận hành: Tay gạt, tay vặn, điều khiển bằng điện hoặc khí nén tự động.

So Sánh Van 1/4, 3/8 Và 1/2 Inch

Bảng so sánh trực quan dưới đây giúp bạn dễ dàng lựa chọn đúng quy cách ống cho hệ thống:

Lưu ý kỹ thuật: Các giá trị mm nêu trên chỉ là kết quả quy đổi toán học của inch, tuyệt đối không phải đường kính ngoài thực tế của ren kết nối.

Van 1/4 BSP Và 1/4 NPT Khác Nhau Thế Nào?

Việc nhầm lẫn giữa hai tiêu chuẩn ren phổ biến này là sai lầm đắt giá nhất khi mua hàng:

• Ren BSP (British Standard Pipe): Chuẩn ren phổ biến tại Anh và Châu Âu, góc ren tiêu chuẩn là 55 độ, thường có các dòng ren song song (BSPP) hoặc ren côn (BSPT).

• Ren NPT (National Pipe Thread): Chuẩn ren quốc gia của Mỹ, thiết kế ren côn với góc ren 55 hoặc 60 độ tùy hệ, chuyên dùng để tự làm kín nhờ độ nêm khi vặn chặt.

Vì sao không thể lắp lẫn? Do bước ren, góc ren và đường kính côn hoàn toàn khác nhau, cố gắng vặn ép ren BSP vào lỗ NPT (hoặc ngược lại) sẽ làm hỏng ren, gây rò rỉ áp lực mạnh và phá hủy thiết bị.

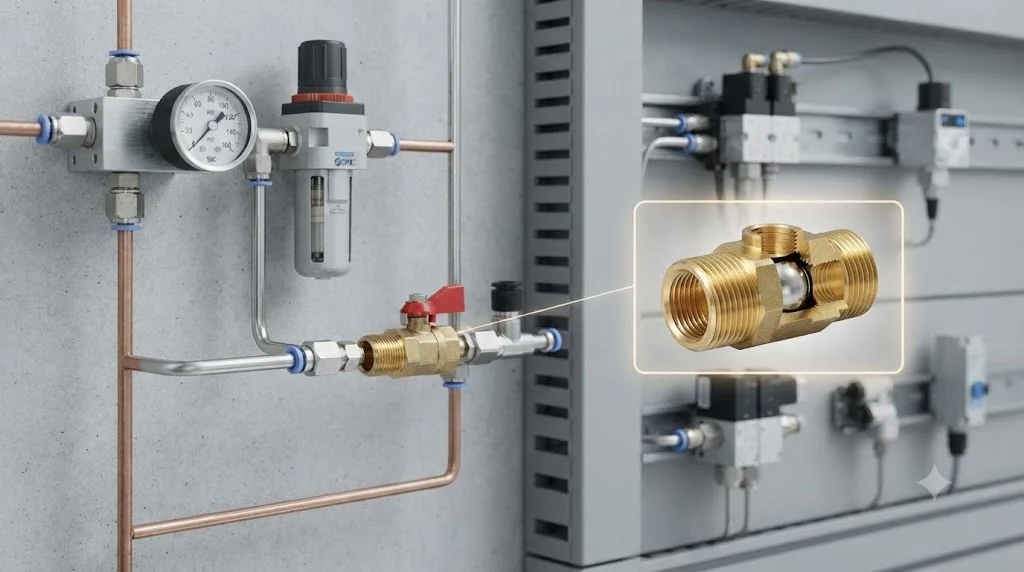

Ứng Dụng Thực Tế Của van 1 4

• Hệ thống nước dân dụng và công nghiệp: Dùng cho các nhánh cấp nước phụ, đường xả e, hoặc hệ thống lọc nước nhỏ gọn.

• Hệ thống khí nén: Phổ biến trong các đường ống phân phối khí từ máy nén đến các van điều khiển và thiết bị chấp hành.

• Thiết bị đo lường: Lắp đặt tại các chân đồng hồ đo áp suất, cảm biến áp lực để tiện cho việc khóa dòng khi bảo dưỡng thiết bị đo.

• Máy móc và tự động hóa: Hiện diện trong các mạch điều khiển thủy lực, khí nén hoặc hệ thống tự động hóa đòi hỏi độ chính xác cao.

Khi Nào Nên Chọn van 1 4?

Bạn nên lựa chọn dòng van này khi hệ thống đáp ứng các tiêu chuẩn sau:

• Đường ống có kích thước kết nối tương thích hoàn toàn.

• Lưu lượng dòng chảy yêu cầu nhỏ, không gây sụt áp quá mức.

• Áp suất và nhiệt độ nằm hoàn toàn trong giới hạn thiết kế của van.

• Tiêu chuẩn ren (BSP hoặc NPT) khớp hoàn toàn với đầu chờ của thiết bị.

Cảnh báo chuyên gia: Không nên chọn dùng van quá nhỏ cho hệ thống đòi hỏi lưu lượng lớn chỉ vì "thích ống nhỏ", điều này sẽ gây ra hiện tượng nghẽn lưu chất và tổn thất áp suất nghiêm trọng.

Sai Lầm Thường Gặp Khi Mua van 1 4

• Nghĩ 1/4 inch = đường kính 6,35 mm: Dẫn đến việc đo sai kích thước thực tế khi đi mua phụ kiện thay thế.

• Bỏ qua tiêu chuẩn ren: Mua nhầm van ren BSP trong khi thiết bị yêu cầu chuẩn NPT.

• Nhầm lẫn ren trong và ren ngoài: Mua sai kiểu kết nối khiến không thể vặn nối vào đường ống có sẵn.

• Không kiểm tra áp suất làm việc: Dùng van áp lực thấp cho hệ thống khí nén hoặc thủy lực áp cao gây nứt vỡ thân van.

Hướng Dẫn Cách Chọn Và Kiểm Tra Kích Thước Ren van 1 4

Checklist lựa chọn chuẩn xác:

•  Xác định chính xác loại lưu chất (nước, khí, dầu, hóa chất).

•  Xác định kích thước danh nghĩa kết nối 1/4 inch.

•  Kiểm tra kỹ tiêu chuẩn ren (BSP hay NPT).

•  Xác định kiểu ren trong hay ren ngoài.

•  Lựa chọn vật liệu phù hợp (đồng thau, inox, nhựa).

•  Kiểm tra giới hạn áp suất và nhiệt độ làm việc.

Các bước kiểm tra kích thước ren thực tế:

1. Xác định xem đầu chờ cần lắp là ren trong hay ren ngoài.

2. Sử dụng thước cặp (Vernier caliper) đo đường kính ngoài của phần ren.

3. Sử dụng lược đo bước ren (thread pitch gauge) nếu cần xác định chính xác số bước ren trên mỗi inch.

4. Đối chiếu thông số đo được với bảng tiêu chuẩn ren của nhà sản xuất.

5. Xác nhận lại một lần nữa tiêu chuẩn BSP hay NPT trước khi đặt mua.

Mẹo nhỏ từ chuyên gia: Nếu không chắc chắn về tiêu chuẩn ren của thiết bị cũ, tốt nhất bạn nên chụp hình ảnh thực tế kèm theo thước đo hoặc mang mẫu trực tiếp đến nhà cung cấp để được hỗ trợ chuẩn xác nhất.

Câu Hỏi Thường Gặp Về van 1 4

Van 1/4 tương đương bao nhiêu mm?

Về mặt quy đổi toán học đơn thuần, 1/4 inch bằng 6,35 mm. Tuy nhiên, đây không phải là đường kính thực tế của ren, bạn cần đo đạc bằng thước cặp chuyên dụng hoặc đối chiếu theo tiêu chuẩn ren.

Van 1 4 có phải là van DN6 không?

Không nên quy đổi trực tiếp 1/4 inch thành DN6 trong mọi trường hợp, bởi quy cách kích thước danh nghĩa ống công nghiệp (DN) và hệ inch có dung sai kỹ thuật khác nhau theo từng tiêu chuẩn sản xuất.

Ren 1/4 BSP có lắp lẫn với ren 1/4 NPT được không?

Tuyệt đối không nên lắp lẫn. Do góc ren và bước ren khác nhau, việc cố vặn ép sẽ làm hỏng ren và gây rò rỉ áp lực nguy hiểm.

Van 1/4 có dùng được cho hệ thống nước không?

Có, hoàn toàn sử dụng được cho nước nếu nhà sản xuất thiết kế vật liệu và giới hạn áp suất, nhiệt độ tương thích với điều kiện vận hành của hệ thống nước đó.

Kết Luận

Van 1  là dòng linh kiện có kích thước nhỏ gọn nhưng đóng vai trò cực kỳ quan trọng trong việc kiểm soát các đường ống nhánh, thiết bị đo và hệ thống khí nén. Khi lựa chọn sản phẩm, tuyệt đối không chỉ dựa vào con số 1/4 đơn thuần mà cần phải kiểm tra đồng bộ: kích thước, tiêu chuẩn ren (BSP/NPT), kiểu ren trong/ngoài, vật liệu cùng các thông số áp suất và nhiệt độ làm việc.
