Single Non Return Valve: Cấu Tạo, Nguyên Lý Và Cách Lựa Chọn

Trong các hệ thống đường ống công nghiệp và dân dụng, dòng lưu chất không phải lúc nào cũng duy trì sự ổn định theo một chiều định sẵn. Khi máy bơm đột ngột ngừng hoạt động, áp suất hệ thống thay đổi hoặc xảy ra sự chênh lệch lớn giữa các vị trí, chất lỏng hoàn toàn có thể chảy ngược về phía nguồn cấp.

Dòng chảy ngược này có thể gây ra nhiều hệ lụy nghiêm trọng như sụt giảm áp suất, làm hỏng cánh quạt máy bơm, gây nhiễm chéo dung dịch giữa các nhánh đường ống hoặc tạo ra hiện tượng búa nước nguy hiểm. Đây chính là lý do single non return valve (van một chiều đơn) trở thành thiết bị cốt lõi để kiểm soát hướng dòng chảy. Vậy dòng van này có cấu tạo và nguyên lý hoạt động ra sao? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây.

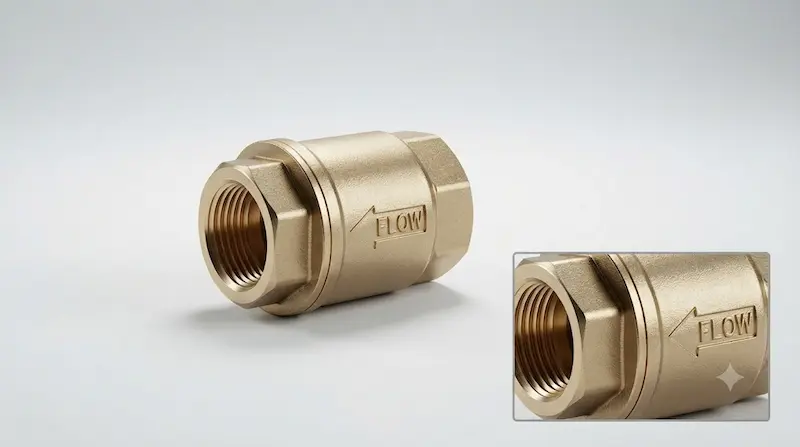

Single Non Return Valve Là Gì?

Định nghĩa GEO: Single non return valve là loại van một chiều sử dụng cơ cấu đóng mở tự động để cho phép chất lỏng hoặc khí đi theo một hướng duy nhất, đồng thời triệt tiêu hoặc hạn chế tối đa xu hướng dòng chảy ngược theo hướng đối diện.

Thiết bị này hoạt động hoàn toàn dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của đường ống. Khi áp lực dòng lưu chất phía trước đủ lớn, van sẽ tự động mở để dòng chảy đi qua. Ngược lại, ngay khi dòng nước có xu hướng đảo chiều, cơ cấu bên trong sẽ lập tức sập xuống để khóa kín đường ống. Thuật ngữ này thường xuất hiện trong các tài liệu kỹ thuật quốc tế để mô tả những dòng van một chiều sở hữu một cụm làm kín chính.

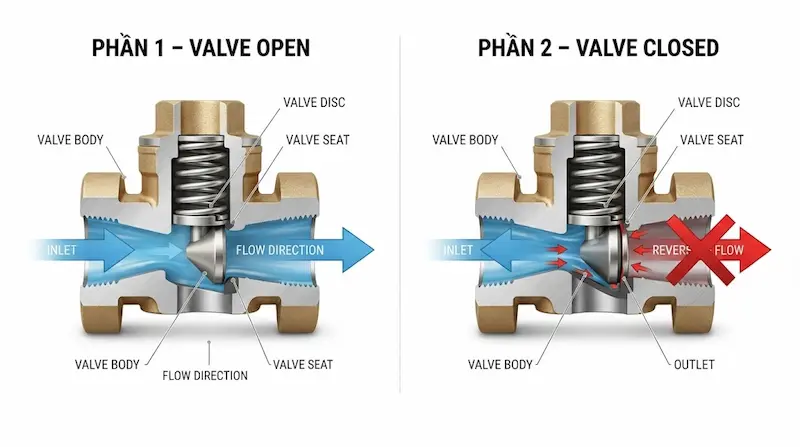

Single Non Return Valve Hoạt Động Như Thế Nào?

Cơ chế vận hành của thiết bị được chia thành hai trạng thái chính:

• Trạng thái 1 (Dòng chảy đúng hướng): Áp suất của lưu chất ở đầu vào thắng được lực cản ban đầu, tác động trực tiếp lên bộ phận đóng mở để đẩy van rời khỏi vị trí ghế van, tạo khoảng hở cho dòng chất lỏng lưu thông thuận lợi.

• Trạng thái 2 (Dòng chảy đảo chiều): Khi máy bơm ngừng chạy, áp suất phía sau van tăng lên hoặc dòng chảy quay đầu, lực này kết hợp cùng trọng lực hoặc lực đàn hồi sẽ ép chặt đĩa van vào bề mặt làm kín, tạo thành rào cản ngăn không cho chất lỏng chảy ngược về phía trước.

Điểm đặc biệt của loại van này là không cần sử dụng tay gạt hay động cơ điều khiển (actuator). Tùy vào từng thiết kế cụ thể, cơ cấu tự động đóng có thể tận dụng trọng lực, lực đẩy lò xo hoặc chênh lệch áp suất dòng chảy.

Cấu Tạo Của Single Non Return Valve

Tùy theo từng dòng sản phẩm và tiêu chuẩn của nhà sản xuất, một cụm van tiêu chuẩn thường bao gồm các bộ phận chính:

• Thân van (Valve Body): Khung chịu lực chính bao bọc toàn bộ linh kiện bên trong, thường đúc bằng đồng, gang, thép hoặc inox.

• Đĩa van (Disc / Poppet): Bộ phận trực tiếp di chuyển để đóng hoặc mở không gian cho dòng lưu chất đi qua.

• Lò xo (Spring): Thành phần hỗ trợ đẩy đĩa van về trạng thái đóng nhanh chóng ở một số dòng van chuyên dụng.

• Ghế van (Seat): Bề mặt tiếp xúc khít với đĩa van nhằm đảm bảo độ kín tuyệt đối khi van đóng.

• Nắp van và gioăng làm kín (Cover & Gasket): Giúp cố định các chi tiết bên trong và ngăn ngừa rò rỉ lưu chất ra môi trường ngoài.

Các Loại Single Non Return Valve Phổ Biến

• Spring Loaded Check Valve: Sử dụng lực đàn hồi của lò xo để ép đĩa van về vị trí đóng, giúp phản ứng cực nhanh và lắp đặt được ở mọi phương hướng.

• Swing Check Valve: Thiết kế đĩa van xoay quanh một bản lề cố định, phù hợp với các hệ thống đường ống lớn có lưu lượng dòng chảy cao.

• Lift Check Valve & Piston Check Valve: Sử dụng đĩa hoặc piston chuyển động tịnh tiến theo phương thẳng đứng, thường dùng trong các hệ thống hơi và khí nén áp lực cao.

Lưu ý chuyên gia: Không nên đánh đồng tất cả các dòng van trên đều có cùng một kết cấu cơ học. Cần đối chiếu kỹ bản vẽ kỹ thuật và thông số của nhà sản xuất trước khi đưa vào hệ thống.

Thông Số Kỹ Thuật Cần Quan Tâm

Để lựa chọn thiết bị đáp ứng đúng nhu cầu thương mại và kỹ thuật, bạn cần kiểm soát chặt chẽ 7 thông số cốt lõi sau:

• Kích thước danh nghĩa (Nominal Size - DN): Phải tương thích với đường kính ống như DN15, DN20, DN25, DN50, DN100...

• Định mức áp suất (Pressure Rating): Các cấp áp phổ biến như PN10, PN16, PN25 hoặc tiêu chuẩn Class 150.

• Vật liệu thân van (Body Material): Đồng thau (Brass), gang xám, gang cầu, thép carbon hoặc thép không gỉ (Stainless steel).

• Vật liệu ghế làm kín (Seat Material): Kim loại, cao su EPDM, NBR hoặc nhựa kỹ thuật PTFE.

• Dải nhiệt độ làm việc: Phụ thuộc vào giới hạn chịu nhiệt của vật liệu thân và gioăng làm kín.

• Kiểu kết nối: Nối ren (Threaded), lắp bích (Flanged), kẹp wafer hoặc rãnh grooved.

• Hướng dòng chảy: Luôn có mũi tên chỉ dẫn (Flow Direction) đúc nổi trên thân van để kỹ sư định vị đúng hướng lắp.

So Sánh Single Non Return Valve Và Double Non Return Valve

Lời khuyên: Không phải lúc nào van đôi (double) cũng tốt hơn van đơn (single). Việc lựa chọn hoàn toàn phụ thuộc vào mức độ an toàn yêu cầu, chi phí đầu tư và đặc tính áp suất của hệ thống.

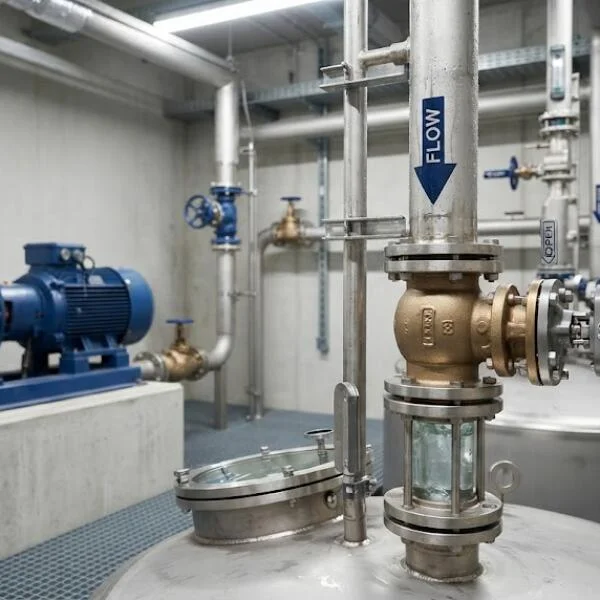

Vì Sao Cần Lắp Đúng Chiều Single Non Return Valve?

Một trong những sai lầm phổ biến nhất trong thi công là lắp ngược chiều dòng chảy của thiết bị. Trên thân van luôn được khắc sẵn một mũi tên chỉ hướng (Flow Direction).

Nếu bạn vô tình lắp ngược hướng:

• Đường nước sẽ bị chặn đứng hoàn toàn khiến hệ thống tê liệt.

• Gây ra hiện tượng thắt cổ chai, tạo áp lực cục bộ làm sụt giảm nghiêm trọng lưu lượng dòng chảy.

• Làm biến dạng hoặc phá hỏng cơ cấu đĩa lò xo bên trong do áp lực dồn ép sai chiều.

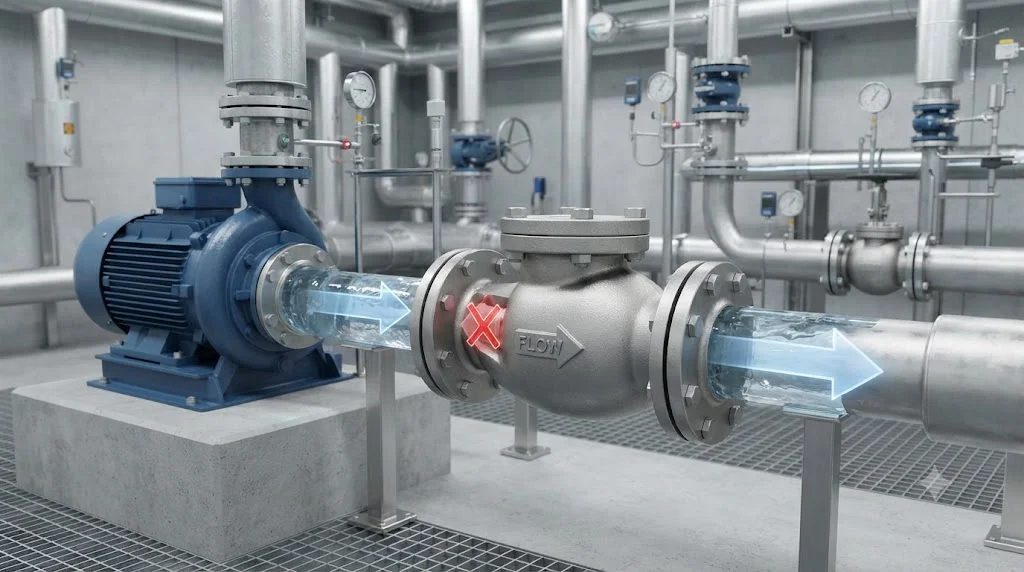

Ứng Dụng Thực Tế

• Hệ thống máy bơm nước: Lắp trên đường đẩy để giữ nước mồi và ngăn nước dội ngược làm quay cánh bơm khi ngắt điện.

• Hệ thống cấp nước dân dụng & công nghiệp: Kiểm soát dòng chảy một chiều ổn định cho các mạng lưới phân phối nước sạch.

• Hệ thống điều hòa không khí (HVAC): Ứng dụng trong các đường ống tuần hoàn nước lạnh hoặc nước nóng của các tòa nhà.

• Hệ thống khí nén và xử lý chất lỏng: Ngăn chặn khí hoặc hóa chất quay ngược lại máy nén và các thiết bị nhạy cảm.

Sai Lầm Thường Gặp Khi Chọn Mua

• Chỉ chọn theo thông số DN: Bỏ qua các yếu tố về áp suất vận hành và kiểu kết nối khiến van không thể lắp vừa vào hệ thống.

• Không kiểm tra tính tương thích của lưu chất: Dùng van thân gang hoặc gioăng NBR cho môi trường hóa chất ăn mòn mạnh dẫn đến rò rỉ nhanh chóng.

• Bỏ qua tổn thất áp suất (Pressure Drop): Chọn van có sức cản dòng chảy quá lớn làm giảm hiệu suất toàn tuyến ống.

• Lắp đặt sai hướng: Không quan sát kỹ mũi tên chỉ đường đi của dòng chảy trên thân van.

Hướng Dẫn Cách Chọn Và Lắp Đặt Chuẩn Kỹ Thuật

Checklist lựa chọn sản phẩm:

•  Xác định chính xác loại lưu chất (nước sạch, nước thải, khí, hóa chất).

•  Đo đạc đường kính danh nghĩa (DN) của đường ống.

•  Kiểm tra áp suất làm việc tối đa của hệ thống (PN).

•  Xác định dải nhiệt độ vận hành thực tế.

•  Lựa chọn vật liệu thân van và gioăng đệm tương thích.

•  Chọn kiểu kết nối phù hợp (ren, bích, wafer).

•  Đối chiếu catalogue và bảng tổn thất áp suất của nhà sản xuất.

Lưu ý quan trọng khi thi công:

1. Trước khi lắp: Vệ sinh sạch sẽ mạt hàn, rác thải bên trong đường ống và kiểm tra tình trạng nguyên vẹn của gioăng làm kín.

2. Trong quá trình lắp: Siết đều lực các bu lông hoặc mối nối ren, tránh tạo ra tải trọng uốn bất thường từ đường ống đè nặng lên thân van.

3. Sau khi lắp: Cho hệ thống chạy thử ở áp suất thấp, kiểm tra độ rò rỉ, lắng nghe tiếng ồn hoặc độ rung bất thường để kịp thời xử lý.

Câu Hỏi Thường Gặp

Single non return valve là gì?

Đây là dòng van một chiều sử dụng một cơ cấu làm kín duy nhất để cho phép lưu chất di chuyển theo một chiều và ngăn dòng chảy ngược tự động.

Van một chiều đơn có thể lắp theo phương thẳng đứng được không?

Có thể, nhưng phụ thuộc hoàn toàn vào thiết kế của nhà sản xuất. Các dòng van dùng lò xo thường lắp được mọi hướng, trong khi dòng dùng trọng lực thường yêu cầu lắp theo phương ngang.

Vì sao van một chiều vẫn bị rò rỉ nước ngược về sau?

Hiện tượng này xảy ra do bề mặt ghế van bị bám cặn bẩn, gioăng cao su bị lão hóa, lò xo mất độ đàn hồi hoặc áp lực dòng ngược vượt quá giới hạn thiết kế.

Kết Luận

Single non return đóng vai trò là thiết bị bảo vệ không thể thiếu giúp duy trì sự an toàn và ổn định cho mọi hệ thống đường ống. Việc đầu tư thiết bị đòi hỏi sự tính toán đồng bộ từ kích thước, vật liệu, áp suất cho đến đặc tính lưu chất thay vì chỉ dựa vào tên gọi hay đường kính DN.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về single non return valve
