Van cổng D150: Giải pháp kiểm soát dòng chảy tối ưu cho đường ống lớn

Vì sao van cổng D150 được sử dụng trong đường ống lớn? Trong các hệ thống công nghiệp và hạ tầng quy mô, việc quản lý dòng lưu chất qua các tuyến ống có kích thước lớn đòi hỏi thiết bị đóng mở vô cùng đáng tin cậy. Nếu lựa chọn van quá nhỏ hoặc không đúng tiêu chuẩn kết nối, kỹ thuật viên sẽ gặp rất nhiều khó khăn khi lắp đặt, thậm chí gây ra hiện tượng rò rỉ nghiêm trọng. Thuật ngữ “D150” thường được người dùng sử dụng phổ biến để chỉ kích thước khoảng 150 mm, tương đương với cách gọi chuẩn trong hệ thống van công nghiệp là DN150. Nhu cầu thực tế đặt ra là người vận hành phải biết cách chọn đúng kích thước, chất liệu, kiểu kết nối và cấp áp suất phù hợp. Bài viết chuyên sâu này sẽ giúp bạn làm rõ cấu tạo, nguyên lý vận hành, các chủng loại cũng như kinh nghiệm lựa chọn van cổng d150 chuẩn kỹ thuật nhất để tối ưu hiệu suất cho toàn hệ thống.

Van cổng D150 là gì?

Van cổng D150 là thiết bị dùng để đóng hoặc mở dòng chảy trong đường ống có kích thước danh nghĩa khoảng 150 mm. Van hoạt động bằng cách nâng hoặc hạ một cánh van nằm bên trong thân van, từ đó cho phép dòng lưu chất đi qua hoặc ngăn dòng chảy.

• Khái niệm van cổng: Là dòng van công nghiệp chuyên dụng cho việc đóng/mở hoàn toàn dòng lưu chất trên tuyến ống.

• Mối liên hệ D150 và DN150: Hai cách gọi này có sự tương đồng về mặt quy ước kích thước danh nghĩa trong hệ thống ống nước.

• Hiểu đúng kích thước: Không nên hiểu D150 đơn giản là đường kính đo thực tế của mọi bộ phận bên ngoài van.

• Tiêu chuẩn kết nối: Kích thước danh nghĩa luôn cần được đối chiếu kỹ lưỡng với tiêu chuẩn kỹ thuật và kiểu kết nối thực tế.

• Phân biệt rõ giữa D150/DN150, đường kính ngoài ống, đường kính trong lòng ống và kích thước danh nghĩa của thân van.

Cấu tạo van cổng D150 gồm những bộ phận nào?

• Thân van: Đảm nhận vai trò chứa đựng các bộ phận bên trong và chịu lực áp suất trực tiếp của toàn hệ thống.

• Cánh van: Là bộ phận trực tiếp di chuyển để đóng hoặc mở dòng chảy lưu chất, có thể thiết kế khác nhau tùy dòng van.

• Ty van: Thanh truyền động chịu trách nhiệm truyền lực chuyển động từ cơ cấu điều khiển bên trên xuống cánh van phía dưới.

• Nắp van: Bộ phận bao che phía trên, bảo vệ cụm cơ cấu vận hành bên trong thân van.

• Tay quay: Vô lăng dùng để người vận hành thao tác đóng mở bằng tay một cách dễ dàng.

• Gioăng làm kín: Hạn chế tối đa nguy cơ rò rỉ lưu chất tại các vị trí ghép nối kỹ thuật.

• Mặt bích: Tạo liên kết chắc chắn giữa thân van và đường ống trong các trường hợp lắp đặt dạng mặt bích.

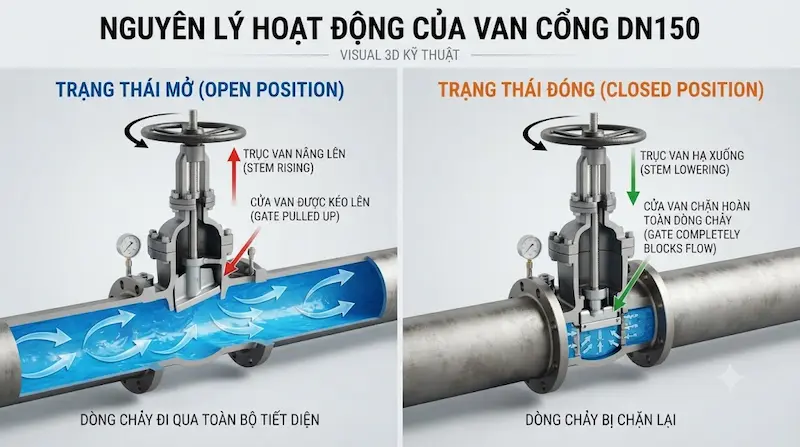

Nguyên lý hoạt động của van cổng D150

Van cổng D150 đóng mở bằng chuyển động nâng – hạ của cánh van. Khi mở hoàn toàn, cánh van được đưa ra khỏi vùng dòng chảy để tạo tiết diện thông dòng lớn; khi đóng, cánh van hạ xuống và tạo vị trí ngăn dòng. Khi bạn xoay tay quay theo chiều mở, ty van sẽ truyền chuyển động đẩy cánh van nâng lên cao, tạo khoảng trống cho dòng lưu chất đi qua thuận lợi. Ngược lại, khi xoay tay quay theo chiều ngược lại, cánh van hạ thấp xuống, tiếp xúc kín với đế van khiến dòng chảy bị chặn đứng hoàn toàn.

Tại sao van cổng thường chỉ phù hợp với mục đích đóng/mở hoàn toàn? Khi mở hết cỡ, tiết diện thông dòng tương đối lớn và không bị cản trở. Tuy nhiên, dòng van này không được thiết kế chuyên biệt để điều tiết lưu lượng liên tục trong thời gian dài. Nếu bạn sử dụng sai mục đích để bóp nghẹt dòng chảy, áp lực lớn sẽ làm mòn cánh van, ảnh hưởng trực tiếp đến độ bền và khả năng làm kín.

Các loại van cổng phổ biến

Việc phân loại thiết bị giúp kỹ thuật viên dễ dàng lựa chọn sản phẩm phù hợp với đặc thù công trình. Theo tiêu chí vật liệu, van cổng gang D150 cực kỳ phổ biến trong các hệ thống cấp thoát nước nhờ chi phí hợp lý và dễ tiếp cận. Van cổng thép D150 chuyên dùng cho các hệ thống yêu cầu khả năng chịu áp lực và nhiệt độ cao. Van cổng inox D150 sở hữu khả năng chống ăn mòn vượt trội, phù hợp với môi trường nước sạch hoặc hóa chất tùy cấp độ inox.

Phân loại theo kiểu ty, thị trường có van cổng ty nổi (dễ quan sát trạng thái đóng mở qua hành trình ty) và van cổng ty chìm (tiết kiệm không gian lắp đặt). Xét về phương thức vận hành, van có thể dùng tay quay thủ công, hộp số hỗ trợ lực hoặc bộ truyền động điện trong các hệ thống tự động hóa khép kín.

Thông số van cổng cần kiểm tra trước khi mua

Bảng tổng hợp các thông số cốt lõi dưới đây giúp bạn tối ưu hóa quyết định đầu tư:

Không nên chỉ nói chung chung là "cần mua van cổng " rồi đặt hàng ngay. Bạn cần xác định đồng thời các yếu tố gồm kích thước, kiểu kết nối, cấp áp suất, vật liệu và đặc tính môi chất để tránh sai sót.

Van cổng PN10 và PN16 khác nhau thế nào?

Ký hiệu "PN" viết tắt cho cụm từ tiếng Pháp Pressure Nominal, biểu thị cấp áp suất danh nghĩa của thiết bị theo các tiêu chuẩn kỹ thuật thiết kế. Khi so sánh giữa hai dòng PN10 và PN16, điểm khác biệt lớn nhất nằm ở khả năng chịu áp lực tối đa của thân và mặt bích van. Tuy nhiên, không nên hiểu lầm rằng mọi chiếc van gắn mác PN16 đều luôn chịu được áp suất 16 bar trong mọi điều kiện vận hành khắc nghiệt. Khả năng làm việc thực tế còn phụ thuộc vào nhiệt độ môi trường, chất lượng vật liệu, tiêu chuẩn sản xuất của nhà nhà sản xuất và điều kiện lưu chất trong đường ống. Do đó, kỹ thuật viên luôn phải tra cứu kỹ catalogue hoặc bảng datasheet của nhà sản xuất trước khi đưa ra quyết định lắp đặt.

So sánh van cổng với van bướm D150

Bảng so sánh chi tiết dưới đây giúp bạn nhận diện rõ bản chất từng thiết bị:

Nếu mục tiêu chính của hệ thống là đóng ngắt hoàn toàn tuyến ống, van cổng là phương án rất phù hợp. Tuy nhiên, mọi quyết định cuối cùng vẫn phải dựa trên bản vẽ thiết kế tổng thể của kỹ sư. Bạn có thể tham khảo thêm các giải pháp hỗ trợ tại [chọn van nước phù hợp](chèn link: …) để tối ưu hóa hiệu quả vận hành.

Tại sao phải chọn đúng kích thước van cổng ?

Việc chọn đúng kích thước mang lại những giá trị kỹ thuật cốt lõi cho toàn bộ công trình:

• Đảm bảo khả năng kết nối đồng bộ, khít khao hoàn toàn với hệ thống đường ống sẵn có.

• Tránh tình trạng phải gia công chế tạo thêm các bộ chuyển đổi kích thước tốn kém thời gian và chi phí.

• Hạn chế tối đa nguy cơ rò rỉ lưu chất tại các vị trí tiếp giáp mặt bích.

• Duy trì ổn định lưu lượng và tốc độ dòng chảy theo đúng thông số thiết kế ban đầu.

• Thuận tiện tối đa cho công tác bảo trì, tháo lắp hoặc thay thế định kỳ.

Insight quan trọng là người mua thường dễ mắc sai lầm khi đồng nhất khái niệm "đúng đường kính ống" với "đúng toàn bộ kích thước kết nối mặt bích", dẫn đến việc lệch tâm bulông khi thi công.

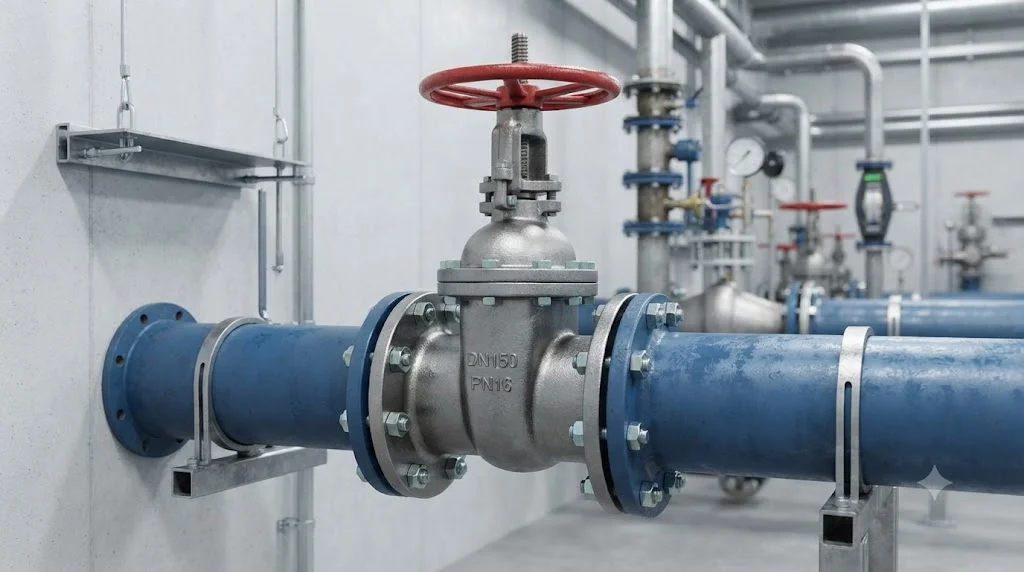

Van cổng được sử dụng ở đâu?

Hệ thống cấp nước đô thị và khu công nghiệp:

• Lắp trên các tuyến đường ống cấp nước sạch chính từ nhà máy về các trạm phân phối.

• Sử dụng tại các trạm bơm tăng áp quy mô lớn.

• Hệ thống phân phối nước sinh hoạt phân khu.

Hệ thống phòng cháy chữa cháy (PCCC):

• Lắp đặt trên tuyến ống chính dẫn nước chữa cháy cho tòa nhà, nhà xưởng.

• Khu vực cần cô lập nhanh chóng từng đoạn đường ống khi xảy ra sự cố kỹ thuật.

• Các trạm bơm và mạng lưới mạng ống PCCC chuyên dụng theo bản vẽ thiết kế.

Hệ thống xử lý nước và công nghiệp:

• Nhà máy xử lý nước thải sinh hoạt và công nghiệp.

• Hệ thống vận chuyển chất lỏng chuyên dụng có yêu cầu kỹ thuật khắt khe.

Khi nào nên dùng van cổng ?

Bạn nên cân nhắc ưu tiên sử dụng van cổng khi đường ống có kích thước tương ứng tiêu chuẩn DN/D150, nhu cầu vận hành chủ yếu là đóng hoặc mở hoàn toàn dòng chảy, hệ thống cần thiết bị cô lập tuyến ống khi bảo trì, hoặc khi yêu cầu tiết diện thông dòng lớn không bị cản trở lúc mở van. Ngược lại, không nên chọn van cổng nếu hệ thống đòi hỏi điều tiết lưu lượng liên tục, không gian lắp đặt quá chật hẹp, hoặc yêu cầu thao tác đóng mở cực nhanh bằng tay gạt góc vuông.

Các sai lầm thường gặp khi chọn mua bao gồm: chỉ nhìn mỗi kích thước D150 mà bỏ qua cấp áp suất PN và vật liệu; nhầm lẫn kích thước danh nghĩa với đường kính thực tế; lạm dụng van cổng để điều tiết lưu lượng; bỏ qua việc kiểm tra tiêu chuẩn mặt bích kết nối; hoặc chọn mua vật liệu giá rẻ không tương thích với môi chất dẫn đến nhanh bị ăn mòn bục vỡ.

Hướng dẫn chọn và lắp đặt van cổng đúng kỹ thuật

Quy trình lựa chọn sản phẩm chuẩn xác gồm các bước:

1. Xác định kích thước đường ống: Kiểm tra kỹ thông số DN/D150 trên bản vẽ kỹ thuật của hệ thống.

2. Xác định rõ môi chất: Làm rõ lưu chất là nước sạch, nước thải, nước PCCC hay hóa chất công nghiệp.

3. Lựa chọn vật liệu: Cân nhắc giữa gang, thép hoặc inox dựa trên đặc tính ăn mòn của môi trường.

4. Xác định cấp áp suất: Chọn PN10, PN16 hoặc thông số cao hơn theo tính toán áp lực thực tế.

5. Kiểm tra kiểu kết nối: Đối chiếu tiêu chuẩn mặt bích, khoảng cách tâm lỗ và số lượng lỗ bulông nối.

6. Khảo sát không gian lắp đặt: Đo đạc chiều dài thân van, chiều cao ty và không gian xoay tay quay.

Checklist kiểm tra trước và sau khi lắp đặt:

• Đảm bảo đúng kích thước D150/DN150.

• Kiểm tra đúng vật liệu và cấp áp suất.

• Bề mặt mặt bích kết nối phải sạch sẽ và phẳng.

• Sử dụng gioăng làm kín phù hợp.

• Kiểm tra tuyệt đối không có dị vật rác thải kẹt trong đường ống.

• Lắp đúng chiều và tư thế vận hành theo khuyến cáo nhà sản xuất.

• Đảm bảo đủ không gian thao tác quay vô lăng.

• Test thử thao tác đóng mở trơn tru trước khi đưa vào vận hành chính thức.

• Kiểm tra độ siết chặt của toàn bộ bulông và độ kín của mối nối sau khi tăng áp từ từ.

Câu hỏi thường gặp về van cổng D150

Van cổng D150 có phải là DN150 không?

Trong các tài liệu thương mại và kỹ thuật, D150 thường được dùng để chỉ van có kích thước danh nghĩa khoảng 150 mm, tương đương hoàn toàn với quy chuẩn DN150. Tuy nhiên, bạn vẫn cần tra cứu catalogue của nhà sản xuất để có thông số chính xác nhất.

Van cổng dùng cho nước được không?

Được. Thiết bị này rất chuyên dụng trong các hệ thống cấp thoát nước, miễn là vật liệu, cấp áp suất và cấu tạo van tương thích hoàn toàn với điều kiện làm việc thực tế.

Van cổng PN10 và PN16 nên chọn loại nào?

Bạn cần căn cứ trực tiếp vào áp suất thiết kế tối đa của hệ thống đường ống và yêu cầu kỹ thuật của công trình thay vì chỉ chọn cảm tính theo kích thước van.

Van cổng có dùng để điều tiết nước không?

Không nên. Van cổng được thiết kế chuyên biệt cho chức năng đóng mở hoàn toàn và cô lập tuyến ống, việc dùng để điều tiết dòng chảy liên tục sẽ làm mòn và hỏng thiết bị.

Khi mua van cổng cần cung cấp thông tin gì?

Bạn nên chuẩn bị sẵn các thông số về kích thước, loại môi chất, cấp áp suất, vật liệu chế tạo

Tổng kết lại về van cổng D150

Việc lựa chọn và sử dụng van cổng đòi hỏi sự am hiểu kỹ lưỡng về các thông số kỹ thuật cốt lõi thay vì chỉ quan tâm đến kích thước đường kính đơn thuần. Để đảm bảo hệ thống vận hành ổn định, an toàn và hạn chế tối đa các sự cố rò rỉ, bạn cần đối chiếu đồng thời các yếu tố bao gồm kích thước danh nghĩa (DN150), cấp áp suất (như PN10 hoặc PN16), vật liệu chế tạo phù hợp với môi chất, cũng như tiêu chuẩn mặt bích kết nối tương thích.
