Van Nước 1 Chiều Mini: Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong các hệ thống đường ống nước gia đình, thiết bị tưới tiêu hay cụm máy bơm công nghiệp nhỏ, hiện tượng dòng chảy ngược (backflow) luôn là một rủi ro ngầm. Chỉ một lượng nước hồi ngược không kiểm soát cũng có thể gây tụt áp, làm hỏng cánh bơm hoặc va đập thủy lực (water hammer). Để giải quyết triệt để vấn đề này trong những không gian giới hạn, Mini one-way valve ra đời như một giải pháp nhỏ gọn nhưng mang lại hiệu quả bảo vệ toàn diện.

Tuy nhiên, việc lựa chọn một chiếc Mini one-way valve không đơn thuần là ra cửa hàng và chọn theo đường kính ống. Sự đa dạng về vật liệu, kiểu dáng cơ khí đến áp suất mở (cracking pressure) đòi hỏi người lắp đặt phải hiểu rõ bản chất kỹ thuật. Bài viết này sẽ phân tích chi tiết từ nguyên lý, thông số đến kinh nghiệm thực tế giúp bạn chọn đúng thiết bị cho hệ thống của mình.

Van Nước 1 Chiều Mini Là Gì?

Mini one-way valve là thiết bị cơ khí có kích thước nhỏ gọn, được lắp đặt trực tiếp trên đường ống nước nhằm cho phép lưu chất di chuyển theo một chiều duy nhất, đồng thời tự động ngăn chặn hoặc hạn chế tối đa dòng chảy ngược lại.

Về mặt chức năng, thuật ngữ “van 1 chiều” đóng vai trò kiểm soát hướng đi của lưu chất. Khái niệm “mini” thể hiện thiết kế tối ưu hóa về mặt không gian, thường dành cho các đường ống đường kính nhỏ hoặc tích hợp bên trong các cụm thiết bị khép kín. Trong suốt quá trình vận hành thông thường, thiết bị hoạt động hoàn toàn tự động dựa trên lực đẩy của dòng chảy mà không cần sự can thiệp hay thao tác đóng/mở bằng tay từ con người.

Cần nhấn mạnh rằng, Mini one-way valve không sở hữu một quy chuẩn kích thước cố định vĩnh viễn. Kích thước thực tế, độ dài thân van cũng như hình dáng bên ngoài sẽ thay đổi đáng kể phụ thuộc vào:

• Kiểu van (dạng bi, lò xo hay lá lật);

• Đường kính kết nối của hệ thống;

• Tiêu chuẩn ren (NPT, BSPT, BSPP...);

• Vật liệu chế tạo (inox, đồng, nhựa);

• Quy chuẩn thiết kế riêng biệt của từng nhà sản xuất.

Nguyên Lý Hoạt Động Của Mini one-way valve

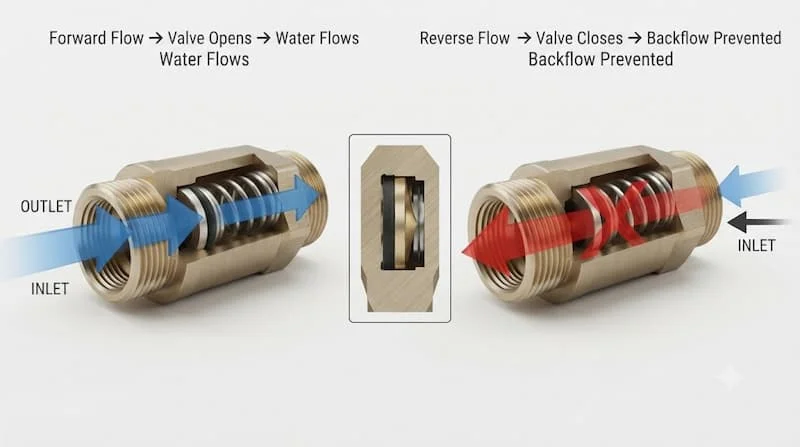

Về bản chất cơ học, Mini one-way valve vận hành dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra để điều khiển bộ phận đóng mở bên trong thân van. Nguyên lý này được chia thành hai trạng thái riêng biệt:

• Khi nước chảy đúng chiều (Dòng thuận): Áp suất lưu chất ở phía đầu vào tăng cao, tạo ra một lực đẩy cơ học thắng được lực cản (hoặc lực nén của lò xo). Lực này đẩy bộ phận đóng/mở — bao gồm bi, piston, lá van hoặc đĩa van — rời khỏi vị trí đệm kín. Đường lưu thông mở ra, cho phép dòng nước đi qua dễ dàng.

• Khi nước có xu hướng chảy ngược (Dòng ngược): Khi ngắt nguồn cấp hoặc áp suất phía đầu ra đột ngột lớn hơn đầu vào, dòng nước có xu hướng đảo chiều. Ngay lập tức, áp suất ngược kết hợp với trọng lực (hoặc lực phản hồi của lò xo) sẽ ép chặt bộ phận đóng/mở quay trở lại vị trí ban đầu, áp sát vào bề mặt làm kín (seat) và chặn đứng dòng nước hồi ngược.

Dòng thuận (Áp suất vào > Áp suất ra) ──> Bộ phận đóng mở dịch chuyển ──> Van MỞ ──> Nước đi qua
Dòng ngược (Áp suất ra >= Áp suất vào) ──> Bộ phận đóng mở ép sát đệm ──> Van ĐÓNG ──> Ngăn dòng chảy ngược

Lưu ý kỹ thuật quan trọng: Mọi chiếc van 1 chiều mini đều cần một mức chênh lệch áp suất tối thiểu — gọi là cracking pressure (áp suất mở) — để đĩa van hoặc bi van bắt đầu dịch chuyển. Do đó, đối với các hệ thống chảy tự nhiên hoặc có áp suất cực thấp (chảy theo trọng lực), việc chọn sai loại van có thể khiến van không thể mở, gây tắc nghẽn hoàn toàn dòng chảy.

Các Loại Mini one-way valve Phổ Biến

Tùy thuộc vào yêu cầu kỹ thuật và môi trường vận hành, Mini one-way valve được thiết kế thành nhiều dạng cấu tạo cơ khí khác nhau:

1. Van 1 chiều mini dạng bi (Ball Check Valve)

Cấu tạo cơ bản gồm thân van, một viên bi (kim loại hoặc nhựa/teflon), đế van và gioăng làm kín.

• Ưu điểm: Thiết kế cực kỳ tối giản, độ bền cao, ít bị kẹt do cặn bẩn nhỏ.

• Ứng dụng: Thích hợp cho các đường ống nhỏ, thiết bị định lượng hoặc hệ thống xử lý nước nhẹ.

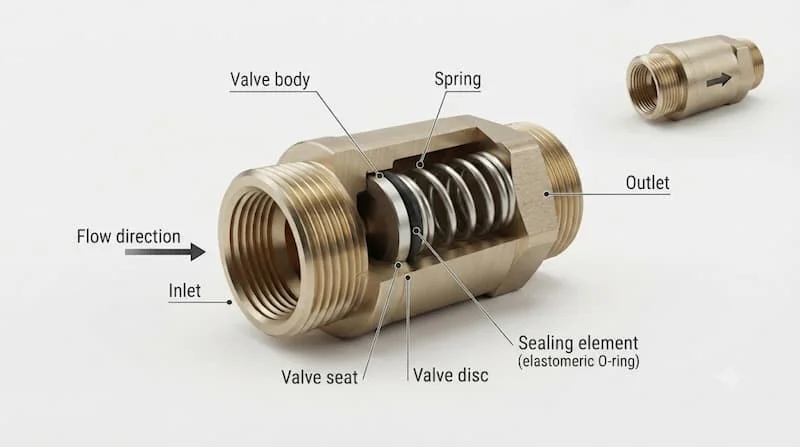

2. Van 1 chiều mini dạng lò xo (Spring Check Valve)

Sử dụng một lò xo cơ học để luôn duy trì lực ép đĩa van/piston vào vị trí đóng khi không có áp suất thuận.

• Ưu điểm: Tốc độ phản hồi cực nhanh ngay khi áp suất đảo chiều, chống va đập thủy lực tốt. Có thể lắp đặt linh hoạt theo chiều ngang, chiều dọc hoặc nghiêng mà không phụ thuộc vào trọng lực.

• Ứng dụng: Rất phổ biến trong các cụm đường ống sau máy bơm mini hoặc hệ thống cấp nước tăng áp.

3. Van 1 chiều mini dạng lá/đĩa (Swing/Disc Check Valve)

Sử dụng một đĩa van lật quanh một trục cố định hoặc di chuyển trượt trên trục.

• Ưu điểm: Cho tổn thất áp suất thấp hơn dạng lò xo khi mở hoàn toàn.

• Ứng dụng: Phù hợp cho các thiết bị đường ống yêu cầu tối ưu hóa lưu lượng chảy.

4. Phân loại theo vật liệu cấu tạo

• Van 1 chiều đồng: Phổ biến trong môi trường nước sạch dân dụng, giá thành hợp lý, chịu nhiệt và chịu lực tốt.

• Van 1 chiều inox (304, 316): Khả năng chống ăn mòn hóa chất vượt trội, chịu áp suất và nhiệt độ cao, thích hợp cho y tế, thực phẩm, công nghiệp.

• Van 1 chiều nhựa (PVC, PPR, POM): Kháng hóa chất, không bị oxy hóa, trọng lượng siêu nhẹ, tối ưu chi phí cho các ứng dụng nước sinh hoạt hoặc hệ thống tưới.

Khuyến cáo: Không nên chỉ chọn van dựa vào giá thành. Việc dùng van đồng cho môi trường nước có tính axit nhẹ hoặc van nhựa cho hệ thống nhiệt độ cao đều dẫn đến hư hỏng thiết bị nhanh chóng.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Bỏ qua các thông số kỹ thuật là nguyên nhân chính dẫn đến việc van bị rò rỉ hoặc không thể lắp vừa vào hệ thống. Khi tìm kiếm Mini one-way valve, bạn cần đối chiếu kỹ các yếu tố sau:

• Kích thước kết nối (Size): Thường gặp là các cỡ ren nhỏ như DN8 (1/4"), DN10 (3/8"), DN15 (1/2"), DN20 (3/4"). Lưu ý: Cần phân biệt rõ kích thước danh nghĩa (DN) và đường kính ren thực tế, không nên mặc định mọi chuẩn ren đều tương đương trực tiếp.

• Kiểu kết nối: Bao gồm ren trong (Female), ren ngoài (Male), ren hai đầu hỗn hợp, dạng măng xông nối ống xỏ nhanh (push-in fitting) hoặc nối ống mềm (barb fitting).

• Vật liệu thân van: Đồng thau (Brass), Inox 304, Inox 316 hoặc nhựa kỹ thuật. Lựa chọn vật liệu dựa vào đặc tính của nước (nước sạch, nước thải, nước cất hay hóa chất).

• Áp suất làm việc (Pressure Rating): Thông số thể hiện áp suất tối đa van có thể chịu đựng (ví dụ: PN10, PN16, 10 bar, 20 bar). Hãy kiểm tra cracking pressure để đảm bảo áp suất máy bơm đủ sức mở van.

• Nhiệt độ làm việc (Working Temperature): Rất quan trọng nếu van được lắp cho hệ thống nước nóng thái dương năng, máy nước nóng gia đình hay đường ống hơi. Van nhựa thường chỉ chịu dưới 60°C, trong khi van inox gioăng PTFE có thể chịu trên 180°C.

• Vật liệu làm kín (Seat/Gasket): Gioăng NBR, EPDM thích hợp cho nước thông thường; gioăng Viton hoặc PTFE (Teflon) bắt buộc dùng cho nhiệt độ cao và hóa chất.

Mini one-way valve Khác Gì Van 1 Chiều Thông Thường?

Nhiều người dùng thường thắc mắc liệu có thể dùng van kích thước tiêu chuẩn thay thế cho Mini one-way valve hay không. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Việc cố tình chọn van kích thước quá lớn chỉ vì suy nghĩ "càng to càng chắc chắn" là một sai lầm. Với các hệ thống đường ống nhỏ, cụm van quá cỡ sẽ làm tăng tải trọng lên điểm nối, gây khó khăn khi thi công, lãng phí chi phí và tốn diện tích. Ngược lại, nếu chọn van quá nhỏ so với lưu lượng thực tế, hiện tượng thắt nút cổ chai sẽ xảy ra, làm suy giảm áp lực nước nghiêm trọng.

Van Nước 1 Chiều Mini Có Những Kích Thước Nào?

Khi tìm mua trên thị trường, bạn sẽ gặp các nhóm kích thước phổ biến dành cho van nước 1 chiều mini:

1. Van mini ren siêu nhỏ (DN8 - DN10 / Ren 13mm - 17mm): Thường dùng trong các thiết bị lọc nước RO, hệ thống phun sương, thiết bị y tế.

2. Van cho đường ống dân dụng (DN15 - DN20 / Ren 21mm - 27mm): Dùng phổ biến cho đường cấp nước bình nóng lạnh, chân máy bơm tăng áp gia đình.

3. Van cho đường ống thiết bị/máy bơm mini: Các dòng van nối ống mềm phi 6mm, 8mm, 10mm, 12mm dùng chốt cắm nhanh hoặc gờ giữ ống.

Để mua chính xác loại van cần dùng, người mua không nên chỉ ước lượng bằng mắt hay gọi tên chung chung như "van phi 21". Hãy thực hiện kiểm tra 6 yếu tố:

• Đường kính ngoài/trong của ống.

• Kích thước đầu kết nối của van.

• Loại ren (Ren trong hay ren ngoài).

• Tiêu chuẩn ren (Ren hệ mét hay ren NPT/G/BSPT).

• Chiều dài tổng thể cho phép của vị trí lắp van.

• Mũi tên chỉ hướng dòng chảy trên thiết bị.

Van Nước 1 Chiều Mini Được Dùng Ở Đâu?

Nhờ kích thước nhỏ gọn và tính năng tự động hóa cao, van 1 chiều mini xuất hiện dày đặc trong cả đời sống lẫn công nghiệp:

• Máy bơm nước mini & Máy bơm tăng áp: Lắp ở đầu ra của máy bơm để giữ lớp nước mồi, ngăn nước chảy ngược làm quay ngược cánh bơm gây cháy motor.

• Máy lọc nước gia đình (RO/Nano): Bảo vệ màng lọc RO, ngăn nước đã lọc chảy ngược về đường nước thai hoặc đường nước cấp.

• Thiết bị gia dụng & Bình nước nóng: Lắp tại đường nước vào của bình nóng lạnh để giữ nước lại trong bình khi mất nước nguồn, tránh tình trạng cháy thanh đốt khô.

• Hệ thống tưới tự động & Phun sương: Giữ nước luôn đi theo một chiều, chống tụt áp đường ống giúp các béc phun hoạt động đồng đều ngay khi bật máy.

• Đường ống dẫn hóa chất/định lượng nhỏ: Sử dụng van 1 chiều mini bằng nhựa hoặc inox để kiểm soát chính xác liều lượng chất chất lỏng trong phòng thí nghiệm hoặc dây chuyền sản xuất.

Những Sai Lầm Khi Chọn Và Lắp Van Nước 1 Chiều Mini

Rất nhiều sự cố rò rỉ hoặc nghẽn dòng xuất phát từ những sơ suất nhỏ trong quá trình lựa chọn và thi công van nước 1 chiều mini:

• Sai lầm 1: Lắp ngược chiều dòng chảy. Đây là lỗi phổ biến nhất. Hầu hết các dòng van đều có ký hiệu mũi tên ($\rightarrow$) đúc nổi trên thân. Dòng nước bắt buộc phải đi theo chiều mũi tên.

• Sai lầm 2: Chỉ chọn theo cỡ ren mà bỏ qua áp suất. Mua van đúng ren 21mm nhưng áp suất mở của van lớn hơn áp suất tạo ra từ nguồn nước, khiến nước hoàn toàn không thể chảy qua.

• Sai lầm 3: Chọn van quá nhỏ so với lưu lượng. Dùng van kích thước quá nhỏ sẽ tạo ra chênh áp lớn, làm giảm hiệu suất vận hành của toàn bộ hệ thống phía sau.

• Sai lầm 4: Dùng sai vật liệu với môi chất. Dùng van nhựa cho hệ thống đường ống nước nóng 90°C sẽ làm van bị biến dạng, gây rò rỉ nước nguy hiểm.

• Sai lầm 5: Quấn quá nhiều băng tan (cao su non). Khi quấn quá dày băng tan ở các mối nối ren mini, phần thừa có thể bị xé rách và chui vào bên trong thân van, làm kẹt bi hoặc đĩa van khiến van không thể đóng kín.

Checklist Chọn Van Nước 1 Chiều Mini Phù Hợp

Trước khi quyết định mua vật tư, bạn hãy rà soát nhanh 8 bước tiêu chuẩn dưới đây để đảm bảo chọn chính xác thiết bị:

• Bước 1: Xác định môi chất làm việc (Nước sạch, nước nóng, nước thải hay dung dịch hóa chất?)

• Bước 2: Xác định kích thước đường ống (Đo chính xác đường kính ren hoặc phi ống bằng thước kẹp).

• Bước 3: Lựa chọn kiểu cấu tạo van (Cần dạng bi đơn giản, lò xo phản hồi nhanh hay dạng lá/đĩa?)

• Bước 4: Chọn vật liệu thân van (Đồng thau cho nước sinh hoạt, Inox cho độ bền cao/hóa chất, Nhựa cho chi phí tối ưu).

• Bước 5: Kiểm tra áp suất hệ thống (Đảm bảo áp suất vận hành nằm trong dải Pressure Rating và lớn hơn Cracking Pressure của van).

• Bước 6: Xác nhận nhiệt độ môi trường (Đảm bảo vật liệu đệm/gioăng chịu được nhiệt độ tối đa của nước).

• Bước 7: Kiểm tra chiều lắp đặt và vị trí (Xác định hướng dòng chảy để đặt van đúng chiều mũi tên).

• Bước 8: Thử nghiệm độ kín sau khi lắp (Bật hệ thống, kiểm tra các mối nối ren và khả năng giữ nước ngược).

Câu Hỏi Thường Gặp Về Van Nước 1 Chiều Mini

1. Van nước 1 chiều mini là gì?

Là dòng van cơ khí tự động có kích thước nhỏ, cho phép lưu chất chảy theo một chiều nhất định và ngăn chặn dòng chảy ngược lại trong các hệ thống đường ống hẹp.

2. Van nước 1 chiều mini có cần tay gạt để đóng mở không?

Hoàn toàn không. Van hoạt động hoàn toàn tự động nhờ sự chênh lệch áp suất của dòng lưu chất hoặc lực đẩy lò xo bên trong.

3. Van 1 chiều mini có dùng được cho máy bơm không?

Có. Van rất thường được lắp ở đầu hút (làm van chân/luppe) hoặc đầu ra của máy bơm mini để giữ nước mồi và bảo vệ bơm khỏi hiện tượng va đập thủy lực.

4. Nên chọn van 1 chiều mini bằng đồng hay inox?

Với các ứng dụng nước sạch dân dụng thông thường, van đồng là sự lựa chọn tối ưu về chi phí. Với nước nóng nhiệt độ cao, môi trường thực phẩm hoặc nước có hóa chất ăn mòn, van inox 304/316 là lựa chọn bắt buộc.

5. Lắp van nước 1 chiều mini theo hướng nào?

Bạn bắt buộc phải lắp van theo đúng hướng mũi tên được khắc nổi trên thân van. Mũi tên này chỉ hướng đi của dòng nước từ nguồn cấp đến thiết bị tiêu thụ.

Kết Luận & Liên Hệ

Lựa chọn đúng van nước 1 chiều mini là yếu tố then chốt giúp bảo vệ máy bơm, duy trì áp suất ổn định và ngăn ngừa hư hỏng đường ống. Việc hiểu rõ nguyên lý, thông số kỹ thuật cũng như tránh các sai lầm khi lắp đặt sẽ giúp hệ thống của bạn vận hành bền bỉ và an toàn.

Nếu bạn đang gặp khó khăn trong việc xác định loại van phù hợp cho dự án hoặc hệ thống gia đình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi. Bằng việc cung cấp thông số về kích thước ống, môi chất, áp suất và nhiệt độ làm việc, bạn sẽ nhận được sự tư vấn chính xác nhất, giúp tiết kiệm chi phí và tối ưu hiệu quả sử dụng đối với van nước 1 chiều mini.
