PN16 là gì? Ý nghĩa, thông số và cách lựa chọn thiết bị chuẩn xác

PN16 là thông số thường gặp trên van, mặt bích và đường ống

Khi bắt đầu tìm kiếm thiết bị cho hệ thống cấp nước hoặc công nghiệp, người dùng rất dễ bắt gặp ký hiệu pn16 dập nổi trên thân van hoặc mép mặt bích. Thoạt nhìn, thông số này thường khiến nhiều người mua nhầm tưởng đây là mức áp suất cố định, ngầm hiểu thiết bị luôn chịu được đúng 16 bar trong mọi trường hợp. Tuy nhiên, thực tế kỹ thuật không đơn giản như vậy. Liệu 16 bar có đồng nghĩa với áp suất làm việc 16 bar ở mọi môi trường? Thông số này có giống nhau giữa các vật liệu chế tạo hay dải nhiệt độ khác nhau không? Bài viết dưới đây sẽ phân tích tường tận bản chất của pn16, ý nghĩa của hệ thống ký hiệu áp suất danh nghĩa, mối quan hệ thực tế với áp suất làm việc, sự khác biệt so với các cấp áp khác, cũng như hướng dẫn quy trình lựa chọn thiết bị an toàn và tối ưu nhất cho hệ thống đường ống.

PN16 là gì?

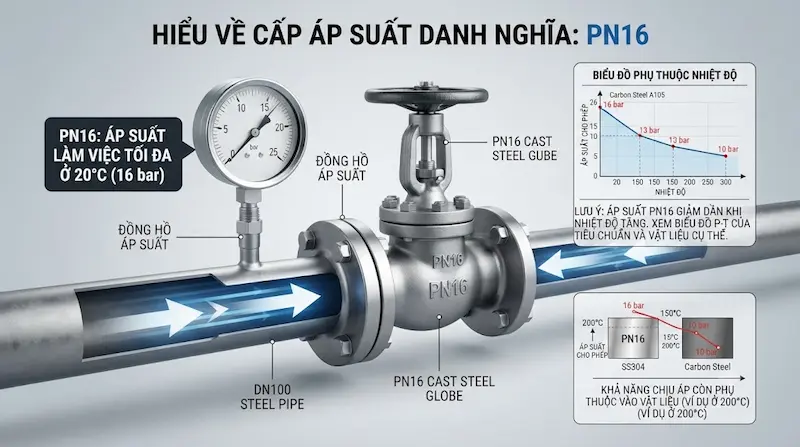

Theo tiêu chuẩn kỹ thuật, 16 bar là cấp áp suất danh nghĩa (Nominal Pressure) dùng để phân loại khả năng chịu áp của các thiết bị, van công nghiệp, mặt bích và phụ kiện đường ống. Ký hiệu này thường được hiểu là cấp áp suất 16 bar trong điều kiện tham chiếu chuẩn, trong đó chữ viết tắt PN xuất phát từ Nominal Pressure và số 16 đại diện cho giá trị định mức. Tuy nhiên, áp suất làm việc thực tế của thiết bị luôn biến động phụ thuộc vào vật liệu chế tạo, nhiệt độ dòng chảy, tiêu chuẩn thiết kế và nhà sản xuất. Cần đặc biệt lưu ý rằng 16 bar hoàn toàn không phải là kích thước hình học của đường ống, cũng không phải là tên riêng của một dòng sản phẩm độc lập. Thông số này chỉ đóng vai trò là chỉ số định danh cơ khí giúp kỹ sư quy hoạch khả năng chịu lực của toàn bộ mạng lưới kỹ thuật.

PN16 có phải là 16 bar không?

Mối quy đổi vật lý thông thường cho thấy 1 bar xấp xỉ 0,1 MPa, do đó 16 bar tương đương khoảng 1,6 MPa. Mặc dù vậy, người vận hành không nên hiểu một cách máy móc rằng các thiết bị 16 bar luôn làm việc an toàn ở mức 16 bar trong mọi điều kiện thực tế. Áp suất làm việc cho phép của thiết bị chịu sự chi phối trực tiếp từ đặc tính vật liệu, nhiệt độ môi chất, tiêu chuẩn thiết kế cơ khí và biên độ an toàn của nhà máy sản xuất. Ví dụ, một chiếc van bướm đạt chuẩn 16 bar dùng cho nước lạnh ở nhiệt độ thường có thể vận hành ổn định theo giới hạn định mức, nhưng khi đưa vào hệ thống nước nóng hoặc hơi quá nhiệt, nhiệt độ tăng cao sẽ làm giảm đáng kể khả năng chịu áp thực tế của thân van. Việc đánh đồng thông số danh nghĩa với áp suất vận hành thực tế mà không xét đến điều kiện nhiệt độ là nguyên nhân hàng đầu dẫn đến sự cố rò rỉ hoặc nứt vỡ đường ống.

Bản chất của cấp áp suất PN16

Bản chất của một thiết bị mang thông số 16 bar không chỉ nằm ở một con số áp suất đơn thuần mà là tổng hòa của thiết kế cơ khí, biên dạng thân van, khả năng chịu lực của liên kết kết nối và giới hạn vật liệu. Khi phân tích một mã sản phẩm cụ thể như van dn50 16 bar, chúng ta đang xét đến hai thông số hoàn toàn độc lập nhưng bổ trợ cho nhau: chỉ số quy định kích thước danh nghĩa của đường kính trong đường ống, trong khi 16 bar định hình cấp áp suất danh nghĩa chịu lực của thiết bị đó. Sự kết hợp này đảm bảo van hoặc mặt bích vừa khớp về mặt hình học kết nối, vừa đáp ứng được độ bền cơ học trước lực nén của dòng chảy lưu chất bên trong hệ thống.

Thông số 16 bar cần quan tâm khi lựa chọn thiết bị

16 bar khác PN10 và PN25 như thế nào?

Hệ thống phân cấp áp suất cho thấy PN10 đáp ứng các hệ thống có yêu cầu áp lực thấp, 16 bar đóng vai trò là tiêu chuẩn trung gian phổ biến hàng đầu trong các mạng lưới cấp nước và PCCC, trong khi PN25 được thiết kế chuyên biệt cho những hệ thống đòi hỏi cấp áp lực cao hơn. Tuy nhiên, không thể mặc định suy luận rằng "cứ chọn PN25 thay vì 16 bar là tốt hơn". Việc lạm dụng cấp áp cao hơn mức cần thiết sẽ làm tăng chi phí đầu tư vật tư một cách lãng phí, đồng thời có thể gây ra sự không tương thích về tiêu chuẩn mặt bích kết nối với các thiết bị sẵn có trong toàn bộ dây chuyền.

16 bar có liên quan gì đến DN không?

Thông số DN và 16 bar đại diện cho hai đặc tính kỹ thuật hoàn toàn khác nhau của thiết bị đường ống. Chỉ số DN thể hiện kích thước danh nghĩa của đường kính trong (ví dụ như các quy cách phổ biến gồm DN15, DN20, DN32, dn50, dn100, DN200), trong khi PN biểu thị khả năng chịu áp lực. Khi xem xét một sản phẩm cụ thể như van bướm dn100 16 bar, xác định kích thước vòng ngoài và khẩu độ lòng van phù hợp với ống 100mm, còn 16 bar khẳng định thiết kế thân van đủ khả năng chịu đựng cấp áp suất định mức 16 bar. Sự tách biệt rõ ràng này giúp các kỹ sư dễ dàng định hình cấu hình thiết bị khi tìm kiếm các dòng sản phẩm như van dn100 16 bar hay mặt bích dn100 16 bar trên thị trường.

Tiêu chuẩn 16 bar và khả năng tương thích giữa các thiết bị

Thông số 16 bar thường xuất hiện chủ yếu trong các hệ thống đường ống ứng dụng tiêu chuẩn châu Âu như DIN, BS hoặc EN tương ứng. Khi tiến hành lắp đặt các thiết bị dạng mặt bích, kỹ sư buộc phải kiểm tra cực kỳ kỹ lưỡng các thông số hình học gồm tiêu chuẩn mặt bích, số lượng lỗ bu-lông, đường kính vòng tâm lỗ bu-lông, cũng như đường kính ngoài toàn vành bích. Một sai lầm phổ biến là thấy hai sản phẩm cùng mang nhãn 16 bar rồi kết luận chắc chắn chúng sẽ lắp khớp được với nhau. Trên thực tế, cùng một mức áp suất danh nghĩa nhưng nếu khác biệt về tiêu chuẩn sản xuất (chẳng hạn hệ DIN đối chiếu với hệ JIS), các lỗ bu-lông hoàn toàn có thể bị lệch tâm, khiến việc thi công lắp đặt trở nên bất khả thi.

Các loại thiết bị thường sử dụng cấp 16 bar

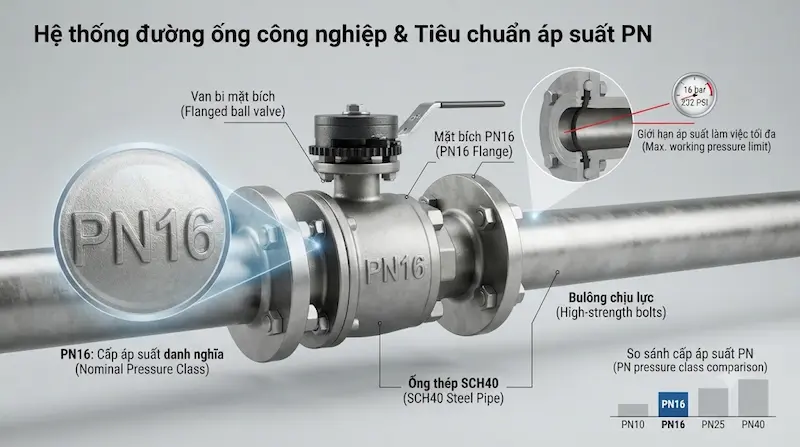

Hệ thống đường ống công nghiệp và dân dụng hiện đại ứng dụng cấp áp suất 16 bar trên rất nhiều nhóm thiết bị cốt lõi:

• Van 16 bar: Bao gồm đa dạng chủng loại như van bướm 16 bar, van bi 16 bar, van cổng 16 bar, van một chiều 16 bar, van cầu 16 bar, cùng các dòng van giảm áp và van an toàn chuyên dụng.

• Mặt bích 16 bar : Các cấu trúc kết nối dạng mặt bích rỗng 16 bar, mặt bích đặc 16 bar, mặt bích ren hoặc mặt bích hàn cổ dùng để liên kết đoạn ống.

• Phụ kiện đường ống: Các linh kiện đổi hướng và chuyển bậc như cút 16 bar, tê 16 bar, bầu giảm 16 bar và các phụ kiện ghép nối đồng bộ áp lực.

PN16 được sử dụng trong những hệ thống nào?

Các dòng thiết bị mang thông số 16 bar hiện diện gần như khắp mọi nơi trong hạ tầng kỹ thuật hiện đại nhờ khả năng đáp ứng hoàn hảo mức áp suất vận hành thông dụng. Các nhóm ứng dụng tiêu biểu bao gồm hệ thống cấp nước sạch đô thị, hệ thống xử lý nước thải nhà máy, hệ thống phòng cháy chữa cháy (PCCC) cao tầng, các trạm bơm áp lực nước, hệ thống điều hòa không khí trung tâm (HVAC), nhà máy công nghiệp hóa chất nhẹ, cũng như các đường ống kỹ thuật truyền dẫn khí nén. Thời điểm cần ưu tiên lựa chọn thiết bị 16 bar là khi áp suất tính toán thiết kế của hệ thống yêu cầu mức chịu lực định mức này, toàn bộ thiết bị và phụ kiện đồng bộ theo cấp áp tương ứng, đồng thời hệ thống cần duy trì một biên độ dự phòng an toàn hợp lý trước các biến động áp suất thủy lực bất ngờ.

Sai lầm thường gặp khi lựa chọn thiết bị 16 bar

• Nghĩ 16 bar luôn bằng áp suất làm việc 16 bar: Bỏ qua yếu tố nhiệt độ môi chất và biên độ giảm áp theo catalogue kỹ thuật của nhà sản xuất.

• Chỉ nhìn PN mà bỏ qua DN: Quên mất rằng thông số 16 bar không hề cung cấp bất kỳ dữ liệu gì về kích thước đường kính đường ống.

• Thấy cùng chữ 16 bar  là mặc định lắp được: Lầm tưởng các thiết bị cùng cấp áp sẽ khớp nối hoàn toàn mà không kiểm tra tiêu chuẩn mặt bích và khoảng cách lỗ bu-lông.

• Không kiểm tra vật liệu chế tạo: Sử dụng nhầm lẫn giữa gang, thép và các mác inox trong môi trường lưu chất có tính ăn mòn cao.

• Không xét đến đặc tính môi chất: Lắp đặt van nước thông thường cho các hệ thống hóa chất đặc thù, hơi nóng áp lực cao hoặc khí dễ cháy nổ.

• Chọn cấp PN cao hơn tùy ý: Lạm dụng việc nâng cấp áp suất lên quá cao gây lãng phí ngân sách mà không mang lại giá trị kỹ thuật thực tế cho hệ thống.

Cách chọn van hoặc phụ kiện 16 bar đúng nhu cầu

Quá trình lựa chọn thiết bị 16 bar chuẩn xác đòi hỏi sự tuân thủ nghiêm ngặt theo quy trình 6 bước kỹ thuật:

1. Bước 1: Xác định môi chất: Làm rõ lưu chất chảy trong ống là nước sạch, nước thải, khí nén, hơi nóng hay dung dịch hóa chất.

2. Bước 2: Xác định DN: Đo đạc hoặc tra cứu kích thước danh nghĩa của đường ống (ví dụ DN25, dn50, dn100, DN150).

3. Bước 3: Xác định cấp áp: Đối chiếu áp suất thiết kế của hệ thống để chọn đúng cấp áp chuẩn 16 bar.

4. Bước 4: Kiểm tra vật liệu: Lựa chọn chất liệu thân van phù hợp như gang cầu, thép đúc, inox 304 hoặc inox 316.

5. Bước 5: Kiểm tra tiêu chuẩn kết nối: Rà soát kỹ lưỡng kiểu nối ren, hàn hoặc tiêu chuẩn mặt bích đối với các thiết bị cỡ lớn.

6. Bước 6: Đối chiếu catalogue: Kiểm tra chéo các thông số về nhiệt độ, áp suất làm việc thực tế và dung sai kích thước từ nhà sản xuất.

Checklist nhanh trước khi mua thiết bị 16 bar

• Đã xác định chính xác kích thước DN của đường ống

• Đã đối chiếu đúng tiêu chuẩn cấp áp 16 bar yêu cầu

• Đã kiểm tra giới hạn áp suất làm việc thực tế theo nhiệt độ

• Đã xác minh biên độ nhiệt độ vận hành của môi chất

• Đã chọn đúng vật liệu chế tạo tương thích với hệ thống

• Đã phân tích kỹ đặc tính hóa lý của môi chất truyền dẫn

• Đã kiểm tra tiêu chuẩn kết nối mặt bích hoặc ren khớp

• Đã đo đạc không gian kích thước lắp đặt thực tế trên tuyến ống

• Đã tra cứu kỹ catalogue kỹ thuật gốc của nhà sản xuất

• Đã xác nhận nguồn gốc xuất xứ CO/CQ và chính sách bảo hành

Câu hỏi thường gặp về 16 bar

PN16 là gì?

16 bar là cấp áp suất danh nghĩa được sử dụng để phân loại thiết bị và phụ kiện đường ống theo tiêu chuẩn tương ứng. Giá trị này gắn liền với mức định mức 16 bar trong điều kiện tham chiếu chuẩn, nhưng áp suất làm việc thực tế luôn phải xét đến yếu tố vật liệu và nhiệt độ vận hành.

16 bar có phải 16 bar không?

Không nên hiểu một cách tuyệt đối. 16 bar biểu thị giá trị danh nghĩa 16 bar, tuy nhiên áp suất làm việc cho phép thực tế phụ thuộc rất lớn vào tiêu chuẩn thiết kế, vật liệu chế tạo, nhiệt độ dòng chảy và thông số kỹ thuật của từng nhà sản xuất cụ thể.

16 bar tương đương bao nhiêu MPa?

Theo quy đổi đơn vị đo lường cơ học, 16 bar xấp xỉ bằng 1,6 MPa. Tuy nhiên, đây chỉ là giá trị quy đổi áp suất danh nghĩa và không đồng nghĩa với việc mọi thiết bị mang nhãn 16 bar đều được phép vận hành liên tục ở đúng mức 1,6 MPa trong mọi điều kiện thực tế.

16 bar khác PN10 như thế nào?

Cấp áp PN10 có khả năng chịu áp suất danh nghĩa thấp hơn 16 bar. Việc quyết định lựa chọn sử dụng PN10 hay 16 bar bắt buộc phải căn cứ trực tiếp vào áp suất tính toán thiết kế của toàn bộ hệ thống đường ống và thông số chịu lực của thiết bị.

16 bar có liên quan đến DN không?

Hai thông số này có mối liên hệ mật thiết trong việc định hình cấu hình sản phẩm nhưng bản chất hoàn toàn khác nhau. Trong đó, DN biểu thị kích thước danh nghĩa về mặt hình học của đường ống, còn 16 bar thể hiện cấp áp suất danh nghĩa chịu lực của thiết bị.

PN16 là gì? Những điều cần nhớ

Việc nắm vững các bản chất kỹ thuật cốt lõi giúp người vận hành làm chủ hoàn toàn quá trình thiết kế và lắp đặt hệ thống. Cần ghi nhớ rõ ràng rằng 16 bar là cấp áp suất danh nghĩa chứ không phải là kích thước hình học của đường ống. Thông số này gắn liền với giá trị danh định 16 bar trong điều kiện chuẩn, nhưng áp suất làm việc thực tế luôn phải được kiểm tra kỹ lưỡng dựa trên vật liệu, nhiệt độ và thiết kế của nhà sản xuất. Khi lựa chọn bất kỳ thiết bị nào, kỹ sư phải tiến hành đồng bộ hóa toàn diện các yếu tố bao gồm DN, PN, vật liệu, môi chất, nhiệt độ và tiêu chuẩn kết nối để đảm bảo an toàn tuyệt đối.
