Bơm thả chìm giải quyết bài toán bơm nước như thế nào?

Những tình huống thực tế như hầm gửi xe ngập nước cần hút nhanh, bể chứa cần chuyển nước sang vị trí khác, công trường xây dựng cần thoát nước hố móng, hay hệ thống xử lý nước thải vận hành liên tục luôn đòi hỏi các thiết bị xử lý chất lỏng đặc thù. Khi không gian lắp đặt trên mặt đất hạn chế hoặc nguồn nước nằm ở vị trí thấp, người dùng nhanh chóng nhận ra không phải loại máy bơm nào cũng phù hợp để đặt trực tiếp trong môi trường ngập nước. Để giải quyết triệt để bài toán này, bơm thả chìm ra đời như một giải pháp kỹ thuật tối ưu, được thiết kế chuyên biệt để đặt chìm hoàn toàn trong chất lỏng nhằm thực hiện hiệu quả quá trình hút và đẩy dòng chảy. Để đầu tư đúng thiết bị, người dùng cần nắm rõ máy bơm chìm là gì, nguyên lý vận hành ra sao, phân loại cụ thể, cách tính toán công suất, lưu lượng, cột áp, cũng như những sai lầm kỹ thuật cần tránh.

Bơm thả chìm là gì?

Theo định nghĩa kỹ thuật, máy bơm chìm là loại máy bơm được thiết kế để đặt trực tiếp trong chất lỏng cần bơm. Động cơ và cụm bơm được bố trí gọn gàng trong một kết cấu bọc kín hoàn toàn, thích ứng trực tiếp với môi trường làm việc ngập nước, giúp thiết bị hút và đẩy chất lỏng mạnh mẽ mà không cần đặt toàn bộ hệ thống trên mặt đất như các dòng máy bơm thông thường. Tuy nhiên, khái niệm "thả chìm" không đồng nghĩa với việc mọi bộ phận của thiết bị đều có thể ngâm nước vô thời hạn trong mọi điều kiện; khả năng chống nước phụ thuộc tuyệt đối vào thiết kế và cấp bảo vệ IP của từng sản phẩm cụ thể. Do đó, thiết bị luôn phải được lựa chọn dựa trên chủng loại chất lỏng và điều kiện môi trường thực tế để đảm bảo tuổi thọ cơ học. Các thuật ngữ liên quan thường gặp gồm máy bơm chìm, máy bơm nước chìm, bơm chìm nước và bơm chìm nước thải.

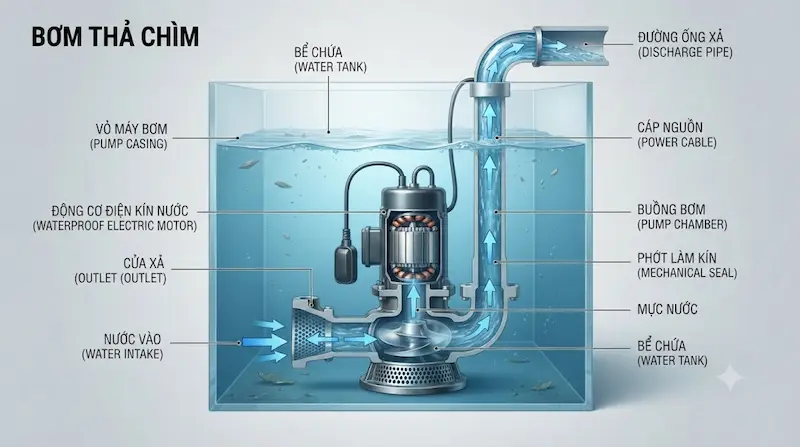

Nguyên lý hoạt động của máy bơm chìm

Cơ chế vận hành của thiết bị tuân theo một chuỗi logic chặt chẽ: khi nguồn điện được cấp, động cơ điện bắt đầu quay và truyền chuyển động trực tiếp đến cánh bơm. Cánh bơm quay với tốc độ cao trong buồng kín, tạo ra vùng chênh lệch áp suất lớn để hút chất lỏng đi vào cửa hút. Tại đây, chất lỏng được gia tốc mạnh mẽ nhờ lực ly tâm và được đẩy dồn qua cửa xả để vận chuyển dọc theo đường ống đến vị trí mong muốn. Khả năng đặc biệt cho phép máy bơm chìm hoạt động an toàn dưới nước nằm ở hệ thống làm kín cơ khí, lớp vỏ bảo vệ chống thấm và vật liệu cách điện chuyên dụng đạt chuẩn quốc tế. Cần phân biệt rõ ràng giữa dòng bơm chìm chuyên dụng này với các loại máy bơm đặt cạn thông thường bị ngâm nước ngẫu nhiên do sự cố ngập lụt, vốn rất dễ gây cháy chập động cơ.

Cấu tạo bơm thả chìm gồm những bộ phận nào?

• Động cơ điện: Bộ phận trung tâm cung cấp năng lượng điện để tạo ra chuyển động quay liên tục cho toàn hệ thống.

• Cánh bơm: Linh kiện trực tiếp tiếp xúc với lưu chất, chịu trách nhiệm tạo ra lực ly tâm để vận chuyển chất lỏng.

• Buồng bơm: Không gian chứa dòng chảy, nơi chất lỏng đi qua trước khi chịu áp lực đẩy ra đường ống xả.

• Phớt cơ khí: Gioăng và phớt làm kín chịu lực cao, có nhiệm vụ ngăn chặn tuyệt đối chất lỏng xâm nhập vào khoang động cơ điện.

• Vỏ bơm: Lớp áo giáp bảo vệ các linh kiện bên trong khỏi áp lực môi trường và sự ăn mòn của hóa chất.

• Cửa hút và cửa xả: Cửa hút định hướng chất lỏng đi vào buồng bơm, trong khi cửa xả kết nối trực tiếp với hệ thống đường ống dẫn.

• Phao điện tự động: Tích hợp trên nhiều dòng máy bơm thoát nước, hỗ trợ tự động đóng ngắt theo sự biến động của mực nước.

Các loại máy bơm chìm phổ biến hiện nay

• Bơm chìm nước sạch: Thiết kế chuyên dụng cho bể chứa nước sinh hoạt, giếng khoan gia đình hoặc hồ cảnh quan với yêu cầu nguồn nước tương đối sạch, ít cặn rác.

• Bơm chìm nước thải: Dành riêng cho hệ thống xử lý nước thải sinh hoạt và công nghiệp tại các hố thu hoặc trạm bơm, sở hữu cánh bơm chịu được rác và chất rắn lơ lửng.

• Bơm chìm hút bùn: Dòng thiết bị hạng nặng chịu được môi trường chứa bùn đặc, cát sỏi, cặn bã và các chất lỏng có độ nhớt cao hơn nước thông thường.

• Bơm chìm thoát nước: Giải pháp tối ưu cho việc hút nước hố móng công trình, chống ngập úng tầng hầm nhà cao tầng và khu vực trũng thấp.

• Bơm chìm giếng khoan: Thân hình trụ dài được thiết kế chuyên biệt để thả sâu vào các giếng khoan công nghiệp, khai thác nguồn nước ngầm từ độ sâu lớn.

Thông số bơm thả chìm quan trọng nhất cần biết

• Công suất: Thể hiện qua các đơn vị W, kW hoặc HP, cho biết mức tiêu thụ điện năng của động cơ.

• Lưu lượng Q: Đo bằng m³/h, L/min hoặc L/s, biểu thị thể tích chất lỏng mà bơm vận chuyển được trong một đơn vị thời gian.

• Cột áp H: Tính bằng mét (m) hoặc mH₂O, thể hiện khả năng tạo áp suất để đẩy nước lên độ cao hoặc vượt qua khoảng cách xa.

• Điện áp: Các tùy chọn nguồn điện 1 pha (220V) hoặc 3 pha (380V) tùy thuộc vào quy mô hệ thống.

• Đường kính cửa xả: Kích thước họng xả quyết định khả năng tương thích với đường ống dẫn nước.

• Độ sâu ngâm: Giới hạn tối đa mà nhà sản xuất cho phép thả chìm thiết bị dưới mực nước.

• Vật liệu cấu tạo: Gang, inox 304, inox 316 hoặc nhựa kỹ thuật chịu lực, quyết định độ bền trước hóa chất.

• Kích thước chất rắn: Khả năng cho phép các hạt rắn lọt qua cánh bơm mà không gây kẹt nghẽn, cực kỳ quan trọng với nước thải.

Lưu lượng và cột áp: Vì sao không nên chỉ nhìn công suất?

Một sai lầm phổ biến của người mua là mặc định chọn thiết bị có công suất (kW hoặc HP) càng lớn thì máy càng mạnh. Trên thực tế, một chiếc máy bơm chìm sở hữu công suất lớn vẫn có thể thất bại hoàn toàn nếu cột áp không đáp ứng đủ chiều cao đường ống, lưu lượng không khớp với nhu cầu thực tế hoặc đường kính ống quá nhỏ gây tổn thất áp suất lớn. Mối quan hệ giữa lưu lượng ($Q$ ), cột áp ($H$ ) và công suất động cơ phải được đánh giá đồng thời thông qua đường cong đặc tính kỹ thuật ($Q-H$ ) do nhà sản xuất cung cấp trong catalogue. Khi cột áp đẩy lên càng cao, lưu lượng thực tế của bơm sẽ suy giảm theo đặc tuyến này. Do đó, việc lựa chọn thiết bị không thể chỉ dựa vào một con số công suất chung chung trên nhãn mác.

So sánh bơm thả chìm và bơm đặt cạn

Sự khác biệt cốt lõi nằm ở vị trí lắp đặt: máy bơm chìm triệt tiêu hoàn toàn vấn đề giới hạn cột áp hút âm nhờ được ngâm trực tiếp trong nguồn nước, trong khi bơm đặt cạn giữ ưu thế lớn về khả năng tiếp cận để bảo trì định kỳ mà không cần ngâm thiết bị trong chất lỏng ăn mòn.

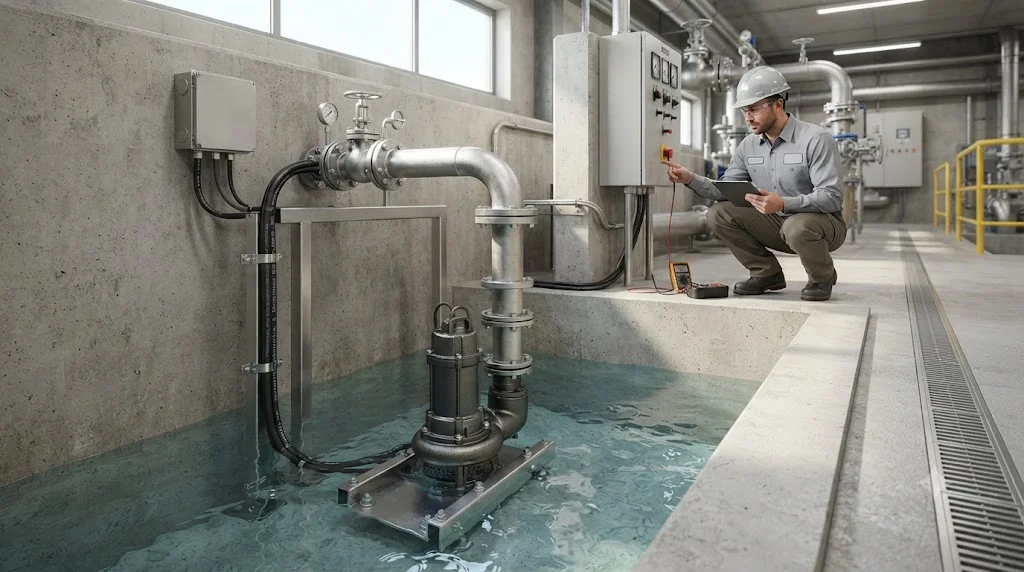

Máy bơm chìm được sử dụng ở đâu?

• Hộ gia đình: Ứng dụng để hút nước bể ngầm, thoát nước chống ngập tầng hầm, bơm chuyển nước sinh hoạt hoặc xử lý nước úng cục bộ.

• Công trình xây dựng: Giải pháp sống còn để bơm hút nước hố móng, tháo khô tầng hầm thi công và thoát nước tạm thời trong mùa mưa bão.

• Nông nghiệp: Phục vụ đắc lực cho việc bơm cấp nước từ ao, hồ chứa lớn, vận hành hệ thống tưới tiêu quy mô lớn và chuyển dòng nước phục vụ canh tác.

• Ngành công nghiệp: Xử lý nước thải nhà máy, vận hành hố thu gom nước thải tập trung, điều phối dòng chảy tại các trạm xử lý nước thải đô thị.

• Hệ thống thoát nước đô thị: Tích hợp tại các trạm bơm chống ngập, hố ga giao thông để giải phóng nhanh khối lượng lớn nước mưa và nước thải sinh hoạt.

Sai lầm thường gặp khi chọn máy bơm chìm

• Chọn máy chỉ dựa vào công suất: Quan niệm "càng nhiều HP càng tốt" dẫn đến tình trạng lãng phí điện năng hoặc chọn sai hiệu suất làm việc.

• Bỏ qua bài toán tính toán cột áp: Không cộng dồn chiều cao đẩy, tổn thất ma sát đường ống và các phụ kiện co van, khiến bơm không đẩy được nước lên cao.

• Tính toán sai lưu lượng nước: Lưu lượng thiết kế không đáp ứng được tốc độ ngập thực tế của hố thu hoặc nhu cầu cấp nước của hệ thống.

• Sử dụng bơm nước sạch cho nước thải: Lắp đặt sai mục đích khiến cánh bơm bị kẹt, rác quấn gây cháy động cơ và giảm tuổi thọ thiết bị.

• Không quan tâm đến kích thước chất rắn: Bỏ qua thông số khe hở cánh bơm, dẫn đến tình trạng nghẽn mạch khi gặp nguồn nước thải thô.

• Đấu nối nguồn điện sai kỹ thuật: Không đảm bảo đúng điện áp 1 pha hay 3 pha, thiếu thiết bị bảo vệ quá tải, rơ-le nhiệt hoặc không đấu nối dây tiếp địa an toàn.

Cách chọn máy bơm chìm phù hợp theo nhu cầu

• Bước 1: Xác định chính xác loại chất lỏng: Làm rõ môi chất cần bơm là nước sạch sinh hoạt, nước thải thô, nước thải có lẫn cặn, bùn đặc hay hóa chất đặc biệt.

• Bước 2: Xác định lưu lượng Q cần thiết: Tính toán thể tích nước cần xử lý trong một giờ.

• Bước 3: Tính toán cột áp H toàn phần: Cộng dồn chiều cao từ mặt nước đến điểm xả cao nhất, chiều dài đường ống, tổn thất áp lực qua co, tê, van và phụ kiện.

• Bước 4: Kiểm tra nguồn điện sẵn có: Xác định rõ hệ thống điện sử dụng dòng 1 pha (220V) hay 3 pha (380V) tại khu vực lắp đặt.

• Bước 5: Kiểm tra đường kính cửa xả: Đối chiếu họng xả của bơm với kích thước hệ thống đường ống chờ sẵn.

• Bước 6: Khảo sát môi trường làm việc: Đánh giá độ sâu ngâm tối đa, biên độ nhiệt độ lưu chất, sự hiện diện của vật thể rắn và thời gian vận hành liên tục.

• Bước 7: Đối chiếu đường đặc tính bơm: Tra cứu đồ thị đặc tuyến $Q-H$ trong catalogue nhà sản xuất để chọn ra model tối ưu nhất.

Checklist trước khi mua và lắp đặt máy bơm chìm

• Đã xác định rõ chủng loại chất lỏng cần bơm

• Đã tính toán chính xác lưu lượng $Q$ yêu cầu

• Đã xác định đúng cột áp $H$ toàn phần của hệ thống

• Đã kiểm tra công suất định mức của động cơ

• Đã kiểm tra nguồn điện áp cấp phù hợp (1 pha hoặc 3 pha)

• Đã đối chiếu kích thước đường kính cửa xả tương thích

• Đã kiểm tra giới hạn độ sâu ngâm tối đa của nhà sản xuất

• Đã xác minh kích thước hạt rắn lớn nhất mà bơm xử lý được

• Đã lựa chọn đúng vật liệu cấu tạo thân bơm chống ăn mòn

• Đã kiểm tra hệ thống phao điện tự động ngắt nếu cần thiết

• Đã trang bị đầy đủ thiết bị bảo vệ điện, chống quá tải và tiếp địa

• Đã đọc kỹ hướng dẫn vận hành và bảo dưỡng của nhà sản xuất

Câu hỏi thường gặp về máy bơm chìm

Bơm thả chìm là gì?

Máy bơm chìm là dòng máy bơm cơ khí được thiết kế với kết cấu kín hoàn toàn để đặt trực tiếp trong chất lỏng nhằm thực hiện nhiệm vụ hút và đẩy dòng chảy qua đường ống. Động cơ và cụm phớt làm kín được bảo vệ nghiêm ngặt để thích nghi hoàn hảo với điều kiện ngâm nước theo tiêu chuẩn của nhà sản xuất.

Máy bơm chìm có cần mồi nước không?

Hầu hết các dòng máy bơm chìm không cần thực hiện thao tác mồi nước thủ công giống như bơm đặt cạn, bởi vì toàn bộ cụm buồng bơm và cánh hút đã được ngâm sẵn trực tiếp trong chất lỏng. Tuy nhiên, điều kiện vận hành cụ thể vẫn phải tuân thủ nghiêm ngặt tài liệu hướng dẫn kỹ thuật đi kèm.

Máy bơm chìm dùng được cho nước thải không?

Có. Thị trường cung cấp rất nhiều dòng sản phẩm chuyên dụng dành riêng cho nước thải sinh hoạt và công nghiệp. Tuy nhiên, người dùng bắt buộc phải kiểm tra kỹ khả năng xử lý chất rắn, cấu trúc cánh bơm, kích thước vật thể cho phép và đặc tính hóa lý của nguồn nước thải trước khi đầu tư.

Chọn máy bơm chìm theo công suất hay lưu lượng?

Nên ưu tiên xem xét thông số lưu lượng và cột áp trước tiên để đáp ứng đúng yêu cầu kỹ thuật của hệ thống, sau đó mới lựa chọn công suất điện phù hợp thông qua đường cong đặc tính của bơm. Việc chỉ chọn theo chỉ số kW hoặc HP rất dễ dẫn đến sai sót cấu hình thiết bị.

Bơm thả chìm có thể chạy liên tục không?

Tùy thuộc vào thiết kế kỹ thuật của từng model cụ thể từ nhà sản xuất. Người dùng cần kiểm tra chế độ vận hành liên tục hay gián đoạn, khả năng tản nhiệt của thân máy, giới hạn độ sâu ngâm và các khuyến cáo kỹ thuật đi kèm để đảm bảo thiết bị không bị quá nhiệt khi hoạt động dài ngày.

Kết luận

Việc trang bị kiến thức chuyên sâu về bơm thả chìm giúp kỹ sư và chủ đầu tư kiểm soát toàn diện bài toán kỹ thuật, tránh lãng phí chi phí đầu tư và hạn chế tối đa các sự cố hỏng hóc trong suốt quá trình vận hành hệ thống đường ống.
