Check Valve Types: Phân Loại Và Hướng Dẫn Lựa Chọn Từ Chuyên Gia

Hệ thống đường ống công nghiệp vận hành ổn định hay không phụ thuộc rất lớn vào các thiết bị bảo vệ, trong đó van một chiều đóng vai trò như một "người gác cổng" thầm lặng. Việc hiểu rõ các check valve types (các loại van một chiều) không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn ngăn ngừa những sự cố thủy kích nghiêm trọng có thể phá hủy toàn bộ hệ thống bơm và đường ống của bạn.

Check Valve Types là gì?

Check valve types là thuật ngữ kỹ thuật dùng để chỉ các loại van một chiều khác nhau trong hệ thống cơ điện (MEP) và đường ống công nghiệp. Về mặt định nghĩa, đây là nhóm thiết bị cơ khí chỉ cho phép lưu chất (chất lỏng, khí, hơi) dòng chảy theo một hướng duy nhất và tự động đóng chặt lại khi dòng chảy có xu hướng đảo chiều, từ đó ngăn chặn triệt để hiện tượng chảy ngược (backflow).

Trong thực tế vận hành, van một chiều hoạt động hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng lưu chất mà không cần đến tác động ngoại lực từ con người hay bộ truyền động điện/khí nén. Việc phân loại chi tiết các check valve types đóng vai trò sống còn trong thiết kế hệ thống. Mỗi kiểu dáng cấu tạo sẽ quyết định đến tổn thất áp suất, tốc độ đóng van và khả năng kiểm soát va đập nước (water hammer) riêng biệt, phù hợp cho từng vị trí lắp đặt cụ thể.

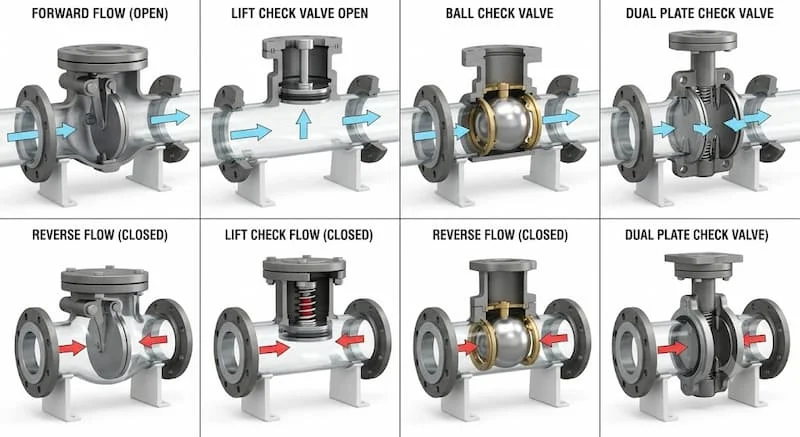

Nguyên lý hoạt động của check valve types

Cơ chế vận hành của van một chiều dựa trên nguyên lý cân bằng lực giữa áp suất dòng chảy và lực đối lưu (hoặc lực lò xo) của bộ phận đóng ngắt (đĩa van).

• Chiều thuận: Khi dòng lưu chất đi vào theo hướng chuẩn, áp lực của dòng chảy sẽ lớn hơn áp suất đối kháng (hoặc lực nén của lò xo), đẩy đĩa van ra khỏi vị trí ghế van (seat), mở đường cho lưu chất đi qua dễ dàng.

• Chiều ngược: Ngay khi dòng chảy dừng lại hoặc có xu hướng quay ngược, áp suất phía sau van sẽ tăng cao kết hợp với trọng lực hoặc lực đàn hồi của lò xo sẽ ngay lập tức ép chặt đĩa van về lại ghế van, ngăn không cho lưu chất chảy ngược về phía nguồn.

Nhờ cơ chế tự động hóa 100% này, thiết bị giúp bảo vệ an toàn tuyệt đối cho hệ thống máy bơm, bình áp lực hoặc các loại van chặn upstream khỏi các cú sốc áp suất nguy hiểm.

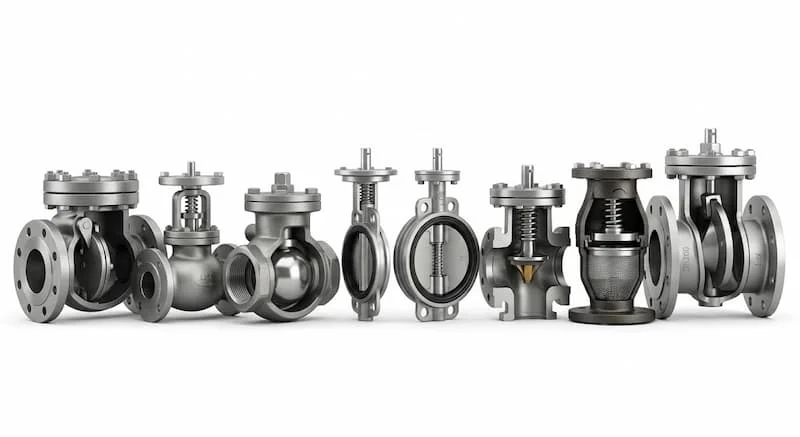

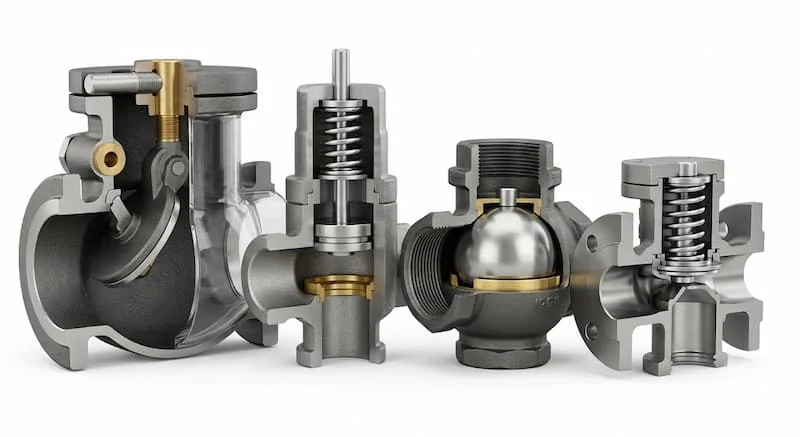

Các loại check valve types phổ biến hiện nay

Để đáp ứng các điều kiện vận hành khắc nghiệt từ chất lỏng, hóa chất cho đến hơi nóng, các kỹ sư đã thiết kế ra nhiều check valve types khác nhau. Dưới đây là phân tích chuyên sâu về cấu tạo và ứng dụng của từng loại:

1. Van một chiều lá lật (Swing Check Valve)

Đây là loại van phổ biến nhất với đĩa van gắn trên một trục bản lề, có thể "lật" lên xuống như một chiếc lá. Khi có dòng chảy thuận, đĩa van bị đẩy lên; khi dòng chảy dừng, trọng lực kéo đĩa van sập xuống. Van lá lật có ưu điểm là tổn thất áp suất cực thấp nhưng tốc độ đóng khá chậm, không phù hợp cho dòng chảy có tần suất đảo chiều nhanh.

2. Van một chiều nâng (Lift Check Valve)

Cấu tạo tương tự như van cầu (Globe Valve) nhưng đĩa van chuyển động tịnh tiến lên xuống theo phương thẳng đứng. Loại van này có độ kín khít rất cao, chịu áp lực tốt nhưng tạo ra tổn thất áp suất lớn do dòng chảy phải đi đường vòng. Thường được ứng dụng phổ biến trong hệ thống đường ống hơi nóng (steam) và khí nén.

3. Van một chiều lò xo (Spring Check Valve)

Sử dụng lực nén của lò xo để giữ đĩa van luôn ở trạng thái đóng. Khi áp suất dòng thuận thắng được lực lò xo, van mới mở. Loại van này có thể lắp đặt linh hoạt ở mọi góc độ (ngang, dọc, nghiêng) và đóng rất nhanh, giúp giảm thiểu tối đa hiện tượng va đập nước.

4. Van một chiều cánh bướm (Dual Plate Check Valve)

Đĩa van gồm hai nửa hình bán nguyệt gắn chung một trục đứng ở giữa và được hỗ trợ bởi lò xo xoắn. Khi dòng chảy đi qua, hai cánh van gập lại như cánh bướm. Ưu điểm nổi bật là trọng lượng nhẹ, kích thước nhỏ gọn, rất thích hợp cho các đường ống có kích cỡ lớn (DN200 trở lên).

5. Van một chiều Wafer

Là dòng van siêu mỏng, kẹp giữa hai mặt bích của đường ống bằng bu lông suốt. Dòng van này tối ưu không gian lắp đặt tuyệt đối, giảm tải trọng cho hệ thống giá đỡ đường ống và có chi phí đầu tư rất kinh tế.

6. Van một chiều giảm ồn (Silent Check Valve)

Được trang bị lò xo chịu lực trung tâm giúp đĩa van đóng lại trước khi dòng lưu chất kịp đảo chiều vận tốc về bằng không. Nhờ cơ chế này, van triệt tiêu hoàn toàn tiếng ồn và xung kích áp suất, là lựa chọn số một cho các trạm bơm nhà cao tầng.

7. Van một chiều bi (Ball Check Valve)

Sử dụng một quả bi (thường bọc cao su) di chuyển lên xuống trong hốc van. Khi dòng chảy thuận đi qua, bi bị đẩy lệch sang một bên. Khi dòng chảy dừng, bi lăn về vị trí cũ bịt kín hố van. Do không có chi tiết cơ khí phức tạp nên van bi rất ít khi bị kẹt, chuyên dùng cho hệ thống nước thải hoặc lưu chất chứa cặn bẩn.

8. Van chân (Foot Valve / Rọ bơm)

Thực chất là một loại van một chiều lò xo hoặc lá lật được tích hợp thêm lưới lọc rác ở cửa vào. Thiết bị này luôn được lắp ở đáy ống hút của máy bơm nhằm giữ nước mồi không bị tụt và ngăn rác lọt vào buồng bơm.

9. Van một chiều đĩa nghiêng (Tilting Disc Check Valve)

Đĩa van có trục xoay nằm lệch tâm so với đường tâm của đĩa. Thiết kế này giúp đĩa van mở hoàn toàn với lưu lượng nhỏ và đóng cực nhanh trước khi dòng chảy đảo chiều, tối ưu hóa cho các hệ thống lưu lượng lớn và đòi hỏi khắt khe về giảm thiểu water hammer.

10. Van một chiều kết hợp (Stop Check Valve)

Dòng van đa năng kết hợp giữa van một chiều và van cầu. Nó có một ty van có thể vặn xuống để khóa chặt đĩa van (hoạt động như van chặn), hoặc nới lỏng ty van để đĩa van tự do chuyển động (hoạt động như van một chiều thông thường).

Thông số kỹ thuật cần quan tâm khi chọn Check Valve

Để đảm bảo hệ thống vận hành an toàn và bền bỉ, việc đọc hiểu và lựa chọn chính xác thông số kỹ thuật là bắt buộc. Bạn có thể tham khảo bảng tra cứu nhanh dưới đây:

So sánh các loại van một chiều phổ biến

Lời khuyên từ chuyên gia: Không có một loại van một chiều nào là "tốt nhất cho mọi hệ thống", chỉ có loại van phù hợp nhất với điều kiện vận hành cụ thể của bạn. Việc chọn sai loại van không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ vỡ ống do búa nước.

Vì sao có nhiều loại Check Valve đến như vậy?

Nhiều khách hàng thường thắc mắc vì sao không dùng một loại van một chiều cho tất cả các vị trí. Câu trả lời nằm ở sự đa dạng và phức tạp của môi trường công nghiệp:

• Sự khác biệt về môi chất: Nước sạch cần van gang lót cao su, nhưng hóa chất bắt buộc phải dùng van Inox chịu ăn mòn, trong khi nước thải cần van bi để không bị kẹt rác.

• Yêu cầu về áp suất và lưu lượng: Hệ thống áp cao đòi hỏi van nâng bằng thép, trong khi các hệ thống cần lưu lượng lớn, tổn thất áp thấp lại ưu tiên van lá lật hoặc đĩa nghiêng.

• Không gian và vị trí lắp đặt: Tại các hộp kỹ thuật chật hẹp, van cánh bướm hoặc van wafer là cứu cánh nhờ độ mỏng tối ưu. Ngược lại, nếu lắp van theo phương đứng (dòng chảy hướng lên), bắt buộc phải dùng van lò xo hoặc van bi thay vì van lá lật.

• Kiểm soát xung lực áp suất: Ở các tòa nhà cao tầng, khi tắt bơm đột ngột, cột nước hàng trăm mét dội ngược về sẽ phá hủy cánh bơm. Lúc này, bắt buộc phải dùng van giảm ồn (Silent Check Valve) để đóng nhanh trước khi búa nước hình thành.

Các loại Check Valve được sử dụng ở đâu trong thực tế?

• Hệ thống cấp thoát nước & Nhà máy xử lý nước: Ngăn nước chảy ngược từ mạng lưới phân phối về bể chứa, bảo vệ bơm ly tâm không bị quay ngược gây cháy động cơ.

• Hệ thống HVAC & Chiller: Duy trì áp suất tuần hoàn của dòng nước lạnh, ngăn chặn dòng chảy đi tắt qua các cụm máy đang dừng hoạt động.

• Hệ thống PCCC: Giữ cho áp suất trong đường ống cứu hỏa luôn ở trạng thái cao ổn định, ngăn nước từ mạng ống chính chảy ngược về bể cạn.

• Nhà máy năng lượng, Hóa chất, Dầu khí: Kiểm soát hướng di chuyển của các lưu chất độc hại, khí gas, hơi nóng áp lực cao, đảm bảo an toàn tuyệt đối cho công nhân vận hành.

Những sai lầm thường gặp khi lựa chọn Check Valve

Trong quá trình tư vấn kỹ thuật, chúng tôi đã gặp không ít trường hợp hệ thống gặp sự cố nghiêm trọng do các lỗi cơ bản sau:

1. Chọn sai loại van theo hướng lắp đặt: Lắp van một chiều lá lật trên đường ống đứng có dòng chảy đi xuống. Hậu quả là trọng lực làm đĩa van luôn mở, van mất hoàn toàn tác dụng một chiều.

2. Chọn sai vật liệu: Dùng van gang cho môi chất là hóa chất nồng độ cao hoặc nước biển khiến van bị ăn mòn, thủng thân van chỉ sau vài tuần sử dụng.

3. Tính toán sai kích thước (Over-sizing/Under-sizing): Chọn van quá lớn so với lưu lượng thực tế khiến đĩa van không thể mở hoàn toàn, gây hiện tượng rung lắc, mài mòn cơ khí nhanh. Chọn van quá nhỏ gây sụt áp nghiêm trọng trên hệ thống.

4. Bỏ qua hiện tượng va đập nước: Lắp van lá lật thông thường ngay đầu ra của bơm trục đứng áp lực cao, dẫn đến tiếng nổ lớn (búa nước) mỗi khi ngắt bơm, làm nứt vỡ đường ống.

Checklist lựa chọn Check Valve chuẩn kỹ thuật

Để tránh các sai lầm trên, hãy áp dụng quy trình kiểm tra 8 bước sau trước khi ký lệnh mua hàng:

• Bước 1: Xác định chính xác loại lưu chất (Nước, hóa chất, hơi nóng, khí) để chọn vật liệu thân và gioăng van.

• Bước 2: Xác định áp suất làm việc thực tế và áp suất thiết kế (PN10, PN16, PN25...).

• Bước 3: Đo đạc kích thước đường ống danh nghĩa (DN) để chọn size van tương ứng.

• Bước 4: Xác định hướng dòng chảy và vị trí lắp đặt (Ngang hay đứng) để chọn kiểu van (Lá lật, lò xo, bi...).

• Bước 5: Kiểm tra tiêu chuẩn mặt bích hiện tại của hệ thống (JIS, ANSI, DIN...) để đảm bảo kết nối đồng bộ.

• Bước 6: Đánh giá nguy cơ búa nước để cân nhắc sử dụng dòng van giảm ồn (Silent) hoặc lò xo đóng nhanh.

• Bước 7: Xác định khoảng không gian lắp đặt để chọn loại van có độ dày phù hợp (Wafer hoặc Flanged).

• Bước 8: Lựa chọn nhà cung cấp có đầy đủ chứng chỉ CO, CQ và chính sách bảo hành chính hãng.

Để biết thêm chi tiết về cách chọn các thiết bị đường ống đồng bộ, bạn có thể tham khảo bài viết chuyên sâu của chúng tôi về.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng

Việc lắp đặt đúng kỹ thuật quyết định đến 80% tuổi thọ của thiết bị:

• Luôn quan sát mũi tên: Trên thân mọi loại van một chiều đều có đúc nổi một mũi tên. Mũi tên này bắt buộc phải trùng với chiều dòng chảy thuận của lưu chất.

• Khoảng cách tiêu chuẩn: Nên lắp van cách đầu ra của máy bơm hoặc các đoạn co cút ít nhất 5 lần đường kính ống ($5 \times DN$) để dòng chảy ổn định, giảm hiện tượng dòng xoáy gây rung đĩa van.

• Kế hoạch bảo dưỡng: Định kỳ 6 - 12 tháng cần kiểm tra độ kín khít của đĩa van, vệ sinh sạch sẽ các cặn bẩn bám ở ghế van và kiểm tra độ đàn hồi của lò xo (đối với van lò xo) để thay thế kịp thời các gioăng cao su bị lão hóa.

FAQ: Câu hỏi thường gặp về Check Valve Types

1. Có tổng cộng bao nhiêu loại check valve types?

Trên thị trường có khoảng hơn 10 loại van một chiều phổ biến. Tuy nhiên, 4 loại cốt lõi nhất thường gặp trong mọi công trình là: Van một chiều lá lật, van một chiều lò xo, van cánh bướm và van một chiều nâng.

2. Van lá lật và van lò xo khác nhau cốt lõi ở điểm nào?

Khác biệt lớn nhất là cơ chế đóng. Van lá lật dựa vào trọng lực của đĩa van nên đóng chậm hơn và chỉ thích hợp lắp ngang hoặc đứng (dòng đi lên). Van lò xo dùng lực đàn hồi cơ học nên đóng cực nhanh, chống búa nước tốt và lắp được ở mọi góc độ.

3. Van một chiều có thể lắp theo phương đứng có dòng chảy đi xuống không?

Hầu hết các loại van một chiều không thể hoạt động đúng chức năng ở vị trí này do trọng lực sẽ kéo đĩa van mở ra. Nếu bắt buộc phải lắp dòng đi xuống, bạn phải sử dụng dòng van lò xo được thiết kế với lực nén lò xo cực mạnh để thắng được trọng lực của cột nước.

Kết luận

Việc hiểu sâu về các check valve types không chỉ là câu chuyện lý thuyết kỹ thuật, mà nó ảnh hưởng trực tiếp đến chi phí vận hành, độ an toàn và tuổi thọ của toàn bộ dự án công nghiệp của bạn. Chọn đúng loại van mang lại sự an tâm tuyệt đối, chọn sai loại van đồng nghĩa với việc đối mặt với nguy cơ rò rỉ, hỏng hóc và dừng máy liên tục.
