Technocheck valve: Giải pháp van một chiều chuyên dụng cho hệ thống lưu chất công nghiệp

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát hướng đi của dòng lưu chất là yếu tố cốt lõi quyết định đến sự an toàn của toàn bộ hạ tầng cơ điện. Hiện tượng dòng chảy ngược do tắt bơm đột ngột hoặc sụt giảm áp suất bất ngờ luôn là mối đe dọa trực tiếp, có thể gây ra những cú sốc thủy lực phá hủy đường ống và các thiết bị đắt tiền. Để giải quyết triệt để rủi ro này, các kỹ sư thường tin tưởng lựa chọn dòng sản phẩm thương hiệu van một chiều cao cấp. Đây là giải pháp công nghệ van một chiều tiên tiến, được thiết kế tối ưu để mang lại độ kín khít cao, vận hành êm ái và bảo vệ an toàn tuyệt đối cho các hệ thống lưu chất.

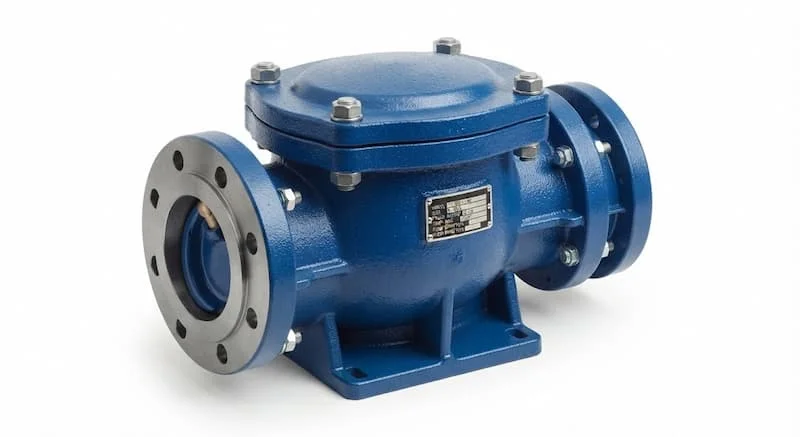

Technocheck Valve là gì?

Technocheck valve là dòng van một chiều cao cấp được lắp đặt trên hệ thống đường ống với chức năng cốt lõi là chỉ cho phép dòng lưu chất chảy theo một hướng duy nhất và tự động ngăn chặn hoàn toàn dòng chảy ngược. Thiết bị này hoạt động tự động dựa vào áp lực của dòng chảy, đóng vai trò như một chốt chặn an toàn bảo vệ máy bơm, bình chứa và các thiết bị phụ trợ khác khỏi các tác động tiêu cực của áp suất ngược.

Về mặt vận hành, dòng van này tạo ra một cơ chế phản ứng linh hoạt trong mạng lưới đường ống. Khi dòng lưu chất đi đúng hướng, áp lực của dòng chảy sẽ thắng lực cản của cơ cấu lò xo hoặc trọng lực đĩa van để mở cửa cho lưu chất đi qua. Khi dòng chảy dừng lại hoặc có xu hướng quay ngược, van sẽ lập tức đóng sập để cô lập dòng nước.

Thiết bị này được ứng dụng rộng rãi từ các hệ thống điều hòa không khí trung tâm HVAC, hệ thống phòng cháy chữa cháy, cho đến các đường ống công nghiệp trong nhà máy hóa chất, thực phẩm. Sự hiện diện của thiết bị không chỉ đảm bảo tính ổn định cho quy trình sản xuất mà còn giảm thiểu tối đa tiếng ồn và hiện tượng va đập thủy lực trong lòng ống.

Nguyên lý hoạt động và cấu tạo Technocheck Valve

Nguyên lý hoạt động

Nguyên lý vận hành của van một chiều cao cấp dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của thân van. Khi máy bơm hoạt động, áp suất lưu chất ở đầu vào tăng cao, đẩy đĩa van rời khỏi bệ đỡ, tạo khoảng trống cho dòng chất lỏng hoặc chất khí lưu thông bình thường.

Khi máy bơm dừng đột ngột, áp suất đầu vào giảm mạnh và lưu chất có xu hướng dội ngược trở lại. Ngay lập tức, kết hợp giữa trọng lực của đĩa van, lực đàn hồi của lò xo phản hồi và chính áp lực của dòng chảy ngược sẽ ép chặt đĩa van về vị trí ban đầu, khóa kín cửa van và ngăn dòng chảy ngược hiệu quả.

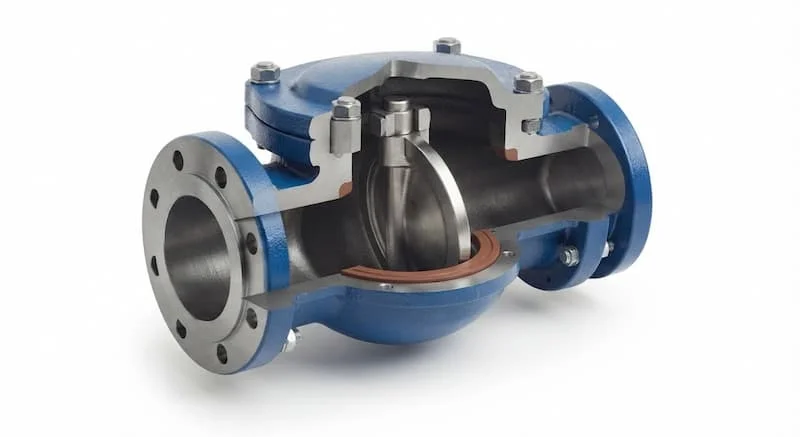

Cấu tạo Technocheck Valve

Để duy trì khả năng vận hành chính xác và bền bỉ, cấu tạo van một chiều cao cấp được cấu thành từ các chi tiết cơ khí chính xác:

• Thân van: Bộ phận bao bọc bên ngoài chịu áp lực chính, thường có dạng wafer mỏng gọn hoặc dạng hai mặt bích, chế tạo từ gang cầu, thép hoặc inox.

• Đĩa van: Chi tiết chuyển động thực hiện nhiệm vụ đóng mở, được thiết kế tối ưu biên dạng để giảm thiểu tổn thất áp suất khi dòng chảy đi qua.

• Trục van và Lò xo: Giữ đĩa van chuyển động đúng tâm và cung cấp lực phản hồi giúp van đóng nhanh chóng trước khi dòng ngược kịp hình thành.

• Gioăng làm kín: Lớp đệm cao su hoặc vật liệu chịu nhiệt Teflon nằm tại bệ đỡ, đảm bảo độ kín khít tuyệt đối, không rò rỉ khi van đóng.

Phân loại van một chiều cao cấp

Sản phẩm được phân chia thành nhiều dòng thiết kế khác nhau để thích ứng hoàn hảo với từng điều kiện lắp đặt riêng biệt:

• Theo kiểu kết nối: Bao gồm loại Wafer (kẹp giữa hai mặt bích của đường ống, giúp tiết kiệm không gian và giảm khối lượng hệ thống) và loại mặt bích tiêu chuẩn (bắt bulông trực tiếp, chịu lực cơ học tốt cho các đường ống kích thước lớn).

• Theo cơ cấu đóng mở: Gồm loại van một chiều bướm (Dual plate với hai cánh lật đồng tâm đóng mở êm ái, giảm thiểu hiện tượng búa nước) và loại van một chiều lá lật (Swing check phù hợp cho các dòng lưu chất có lưu lượng lớn).

• Theo vật liệu chế tạo: Thân gang đĩa inox (phổ thông cho nước sạch, PCCC), thân thép chịu áp lực cao, và toàn bộ bằng inox 304 hoặc inox 316 dành cho môi trường thực phẩm, hóa chất ăn mòn.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho dự án, các kỹ sư cần đối chiếu chi tiết bảng thông số kỹ thuật dưới đây để đảm bảo tính tương thích:

So sánh van một chiều cao cấp với các thương hiệu khác

Việc đánh giá chất lượng giữa các dòng van một chiều trên thị trường giúp chủ đầu tư có cái nhìn khách quan về giá trị sử dụng lâu dài:

Kết luận cho thấy, dòng van này là lựa chọn tối ưu cho các công trình đòi hỏi tính an toàn cao, vận hành liên tục và khó tiếp cận để sửa chữa. Trong khi các thương hiệu phổ thông có thể tiết kiệm chi phí ban đầu, sản phẩm cao cấp này lại giúp doanh nghiệp tối ưu chi phí vận hành nhờ độ bền vượt trội.

Vì sao nên chọn van một chiều cao cấp?

Sự tin tưởng của giới kỹ sư đối với dòng van này xuất phát từ những lợi ích thực tế mà thiết bị mang lại trong quá trình vận hành lâu dài.

Trước hết, khả năng ngăn dòng chảy ngược hiệu quả của van giúp triệt tiêu hoàn toàn nguy cơ hư hỏng cánh bơm khi dừng máy đột ngột. Thiết bị có độ bền cơ học cao nhờ quy trình đúc và gia công áp lực nghiêm ngặt, giúp thân van không bị nứt vỡ dưới các cú sốc áp suất mạnh.

Bên cạnh đó, việc đa dạng về kích cỡ từ DN50 đến các size cực lớn cùng nhiều cấu hình vật liệu từ gang đến inox giúp thiết bị thích ứng hoàn hảo với mọi hệ thống lưu chất. Quy trình bảo trì đơn giản, thiết kế tinh gọn giúp người thợ có thể dễ dàng kiểm tra, thay thế gioăng đệm mà không tốn nhiều thời gian, đảm bảo nhà máy luôn hoạt động ổn định và liên tục.

Ứng dụng van một chiều cao cấp

Nhờ những đặc tính kỹ thuật ưu việt, thiết bị này được ứng dụng rộng rãi trong nhiều hạ tầng kỹ thuật trọng yếu:

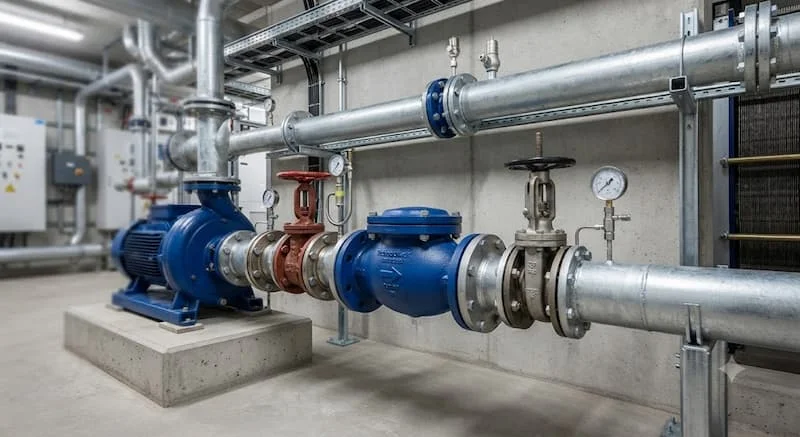

• Hệ thống cấp nước và Trạm bơm: Lắp đặt ngay tại đầu ra của các máy bơm ly tâm trục đứng hoặc trục ngang để chặn dòng nước dội ngược khi ngắt điện bơm.

• Hệ thống HVAC và Làm mát: Sử dụng trong mạng lưới nước lạnh tuần hoàn của hệ thống Chiller tại các tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống PCCC: Bảo vệ các cụm bơm cứu hỏa cao áp, đảm bảo áp lực nước trong đường ống trục luôn duy trì ổn định, sẵn sàng ứng phó khi có sự cố.

• Nhà máy xử lý nước và Hóa chất: Ứng dụng các phiên bản thân inox để vận chuyển nước thải, hóa chất có tính ăn mòn mà không sợ hư hỏng thiết bị.

• Hệ thống hơi nóng và Thực phẩm: Sử dụng các dòng van chịu nhiệt để kiểm soát dòng lưu chất trong các lò hơi, dây chuyền sản xuất đồ uống.

Những sai lầm thường gặp khi lựa chọn và lắp đặt

Việc chọn sai thông số hoặc lắp đặt không đúng kỹ thuật sẽ làm vô hiệu hóa công năng an toàn của van, dẫn đến những hậu quả nghiêm trọng:

• Chọn sai kích thước và loại van: Lắp van có kích cỡ nhỏ hơn đường ống gây tổn thất áp suất lớn, làm giảm hiệu suất của bơm. Hoặc chọn van một chiều lá lật lắp cho trục đứng có dòng chảy hướng xuống, khiến van luôn mở và không thể ngăn dòng ngược.

• Chọn sai vật liệu môi chất: Sử dụng van thân gang đĩa thông thường cho môi trường nước biển hoặc hóa chất, khiến các chi tiết bên trong bị ăn mòn rỉ sét nhanh chóng, làm kẹt đĩa van.

• Lắp sai chiều dòng chảy: Đây là lỗi sơ đẳng nhưng vẫn xảy ra tại công trường. Thợ thi công không quan sát mũi tên hướng dòng chảy đúc trên thân van, dẫn đến việc van chặn luôn dòng chảy chính từ máy bơm cấp đi.

• Hậu quả: Gây cháy động cơ bơm do bị nghẽn dòng, nứt vỡ đường ống do búa nước không được triệt tiêu, và làm rò rỉ thất thoát lưu chất trên toàn hệ thống.

Cách lựa chọn van một chiều cao cấp đúng chuẩn

Để quy trình mua sắm vật tư chính xác và đáp ứng hoàn hảo yêu cầu kỹ thuật của công trình, hãy áp dụng bộ checklist kiểm tra dưới đây:

• Xác định chính xác môi chất sử dụng là nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn.

• Chọn kích cỡ DN tương thích hoàn hảo với đường kính danh nghĩa của hệ thống ống.

• Kiểm tra áp suất vận hành tối đa và áp suất thử nghiệm của hệ thống để chọn cấp áp suất PN10, PN16 hay PN25.

• Chọn vật liệu thân van và đĩa van phù hợp với tính chất hóa lý của môi chất và nhiệt độ làm việc thực tế.

• Chọn kiểu kết nối là dạng Wafer nhỏ gọn hay dạng hai mặt bích chịu lực cao.

• Kiểm tra tiêu chuẩn mặt bích của hệ thống có sẵn để chọn van có tiêu chuẩn lỗ bulông đồng nhất.

• Lựa chọn mua sản phẩm từ các nhà cung cấp uy tín để đảm bảo nhận được hàng chính hãng, đầy đủ chứng chỉ chất lượng.

Lưu ý khi lắp đặt và bảo dưỡng

Quy trình lắp đặt technocheck valve đòi hỏi sự chuẩn xác về mặt định hướng không gian. Trên thân van luôn có một mũi tên đúc nổi chỉ hướng dòng chảy cho phép. Người thợ bắt buộc phải lắp sao cho chiều mũi tên trùng với chiều dòng chảy của lưu chất khi hệ thống vận hành bình thường. Đối với dòng van dạng Wafer, phải căn chỉnh van nằm chính xác ở tâm của hai mặt bích đường ống trước khi siết chặt các bulông xung quanh, tránh tình trạng lệch tâm gây chèn ép làm đĩa van không thể mở hết hành trình.

Công tác bảo dưỡng thiết bị nên được đưa vào kế hoạch định kỳ của nhà máy. định kỳ khoảng 6 đến 12 tháng, kỹ sư cần ngắt dòng, tháo van ra khỏi đường ống để vệ sinh sạch sẽ các cặn bẩn bám dính trên đĩa van và bệ đỡ. Kiểm tra độ đàn hồi của lò xo phản hồi và tình trạng của gioăng cao su xem có bị chai cứng hay rách hỏng không. Nếu phát hiện các chi tiết này có dấu hiệu mòn vẹt hoặc lão hóa, cần tiến hành thay thế linh kiện ngay lập tức để đảm bảo van luôn phản ứng nhạy bén, bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống đường ống.

Câu hỏi thường gặp

Technocheck Valve có phải là tên gọi khác của van một chiều không?

Đúng vậy. Đây là dòng sản phẩm van một chiều thuộc phân khúc chất lượng cao, chuyên dụng cho các hệ thống công nghiệp và dân dụng, sở hữu thiết kế cơ khí chính xác để tối ưu hóa khả năng ngăn dòng chảy ngược.

Van một chiều Technocheck có những kiểu kết nối thông dụng nào?

Hai kiểu kết nối phổ biến nhất của dòng van này là dạng kẹp Wafer (kẹp giữa hai mặt bích đường ống bằng hệ thống bulông dài) và dạng nối mặt bích hai đầu tiêu chuẩn.

Có thể ứng dụng dòng van này cho hệ thống hơi nóng (Steam) được không?

Được, nhưng bạn phải chọn đúng phiên bản chuyên dụng có thân bằng thép rèn hoặc inox, kết hợp với gioăng làm kín làm bằng vật liệu chịu nhiệt cao như PTFE hoặc kim loại chịu lực, tuyệt đối không dùng các dòng van gioăng cao su EPDM thông thường.

Bao lâu thì hệ thống nên tiến hành bảo dưỡng van một lần?

Thời gian bảo dưỡng tối ưu là từ 6 đến 12 tháng một lần, tùy thuộc vào chất lượng của môi chất. Nếu môi chất có chứa nhiều tạp chất hoặc cặn bẩn, tần suất kiểm tra cần dày hơn để tránh hiện tượng cặn bám làm kẹt đĩa van.

Nên chọn van dạng Wafer hay dạng hai mặt bích cho hệ thống?

Nếu không gian lắp đặt hạn chế và bạn muốn giảm tải trọng cho đường ống, van dạng Wafer là sự lựa chọn tuyệt vời. Tuy nhiên, đối với các đường ống kích thước rất lớn, chịu rung lắc mạnh hoặc có áp lực vận hành cực cao, van dạng mặt bích sẽ mang lại độ chắc chắn và an toàn cơ học tốt hơn.

Kết luận

Technocheck valve đóng vai trò như một người gác cổng thầm lặng nhưng không thể thay thế, giúp duy trì tính ổn định, an toàn và hiệu suất vận hành tối đa cho mọi hệ thống đường ống lưu chất. Việc thấu hiểu chi tiết về cấu tạo, nguyên lý làm việc cũng như áp dụng nghiêm ngặt các tiêu chí trong checklist lựa chọn và lắp đặt sẽ giúp các chủ đầu tư loại bỏ hoàn toàn các rủi ro từ dòng chảy ngược, bảo vệ trọn vẹn giá trị của công trình.

Nếu bạn đang tìm kiếm các sản phẩm technocheck valve chính hãng với đầy đủ các kích cỡ DN, cấp áp suất và tiêu chuẩn kết nối mặt bích cho hệ thống cấp nước, HVAC, PCCC hoặc dây chuyền sản xuất công nghiệp của mình, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để nhận được sự tư vấn chuyên sâu, lựa chọn đúng model và tối ưu hóa chi phí đầu tư đối với technocheck valve.
