Gia công mặt bích: Giải pháp chế tạo cơ khí chính xác theo yêu cầu hệ thống

Trong ngành cơ khí chế tạo và lắp đặt đường ống công nghiệp, hệ thống liên kết cơ học luôn đóng vai trò quyết định đến độ an toàn và độ kín khít của toàn bộ mạng lưới lưu chất. Một trong những linh kiện chuyển tiếp quan trọng nhất chính là mặt bích. Tuy nhiên, không phải lúc nào các sản phẩm đúc sẵn trên thị trường cũng đáp ứng được các thông số kỹ thuật đặc biệt của những dự án có độ phức tạp cao hoặc các thiết bị nhập khẩu phi tiêu chuẩn. Chính vì vậy, dịch vụ gia công flange chính xác theo yêu cầu ra đời như một mắt xích công nghệ bắt buộc, giúp hiện thực hóa các bản vẽ kỹ thuật khắt khe, tối ưu hóa công năng và đảm bảo sự vận hành liên tục cho nhà máy.

Gia công mặt bích là gì?

Gia công flange là quá trình sản xuất hoặc chế tạo phôi kim loại thô thành các tấm mặt bích hoàn thiện từ các vật liệu như thép carbon, inox, gang hoặc hợp kim đặc biệt. Quá trình này ứng dụng các phương pháp cắt cơ khí chính xác như tiện CNC, phay CNC, khoan lỗ bulông, cắt plasma hoặc laser công suất lớn để tạo ra sản phẩm đạt chuẩn về kích thước, dung sai và bề mặt làm kín kỹ thuật.

Trong cấu trúc tổng thể của hệ thống đường ống, mặt bích giữ vai trò kết nối các đoạn ống lại với nhau hoặc liên kết ống với van, máy bơm, bình áp lực. Phương thức này tạo ra một mối nối tháo lắp linh hoạt, phục vụ đắc lực cho công tác bảo trì và kiểm tra định kỳ mà không phá hủy kết cấu ống như mối hàn trực tiếp.

Thông thường, các đơn vị thi công có thể chọn mua mặt bích đúc sẵn theo tiêu chuẩn quốc tế. Tuy nhiên, việc tìm đến các xưởng gia công flange chuyên nghiệp trở nên bắt buộc khi hệ thống yêu cầu độ dày phi tiêu chuẩn để chịu áp suất cực cao, khi cần chuyển đổi giữa hai hệ tiêu chuẩn khác nhau trên cùng một mối nối, hoặc khi thay thế linh kiện cho các máy móc đời cũ không còn phụ tùng sẵn có trên thị trường.

Quy trình gia công mặt bích chuẩn công nghiệp

Để tạo ra một sản phẩm đạt độ chính xác cao và không bị lỗi kỹ thuật khi đưa vào lắp đặt thực tế, quy trình sản xuất tại các xưởng cơ khí phụ trợ phải tuân thủ nghiêm ngặt các bước sau:

Đầu tiên, bộ phận kỹ thuật tiếp nhận bản vẽ từ khách hàng để bóc tách thông số hoặc tiến hành đo đạc trực tiếp từ mẫu có sẵn. Tiếp theo là bước chọn vật liệu phôi (thép tấm, phôi đúc hoặc phôi rèn) đảm bảo có đầy đủ chứng chỉ chất lượng mác thép. Phôi thô sau đó được đưa vào máy cắt plasma hoặc cắt laser để định hình đường kính ngoài và đường kính trong sơ bộ.

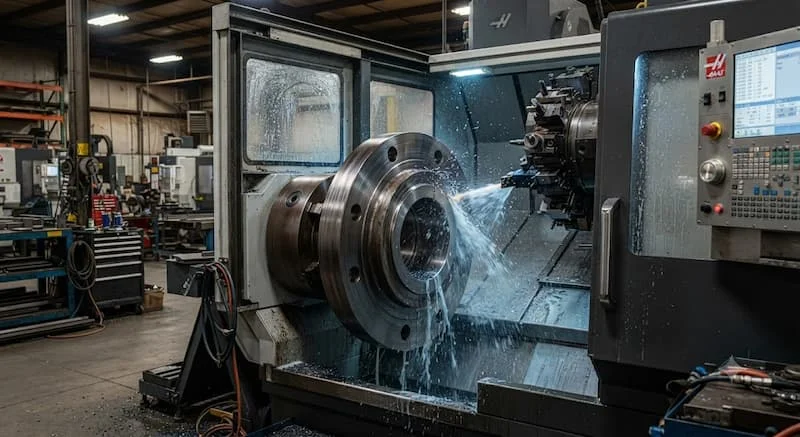

Công đoạn quan trọng nhất là đưa phôi lên máy tiện CNC để gia công biên dạng, vạt mặt và tiện gờ mặt làm kín với dung sai cực nhỏ. Tiếp theo, phôi được chuyển sang máy phay hoặc máy khoan CNC để định vị và khoan các lỗ bulông một cách chính xác tuyệt đối theo vòng chia PCD. Sau khi hoàn thành gia công thô, sản phẩm trải qua bước kiểm tra kích thước bằng thước cặp, panme và đo độ nhám bề mặt làm kín. Cuối cùng, mặt bích được vệ sinh sạch dầu mỡ, sơn phủ chống rỉ hoặc mạ kẽm bề mặt, đóng gói bảo vệ răng ren, gờ lồi và bàn giao cho công trình.

Các loại mặt bích có thể gia công chuyên sâu

Năng lực của các trung tâm gia công cơ khí hiện đại cho phép chế tạo rất đa dạng các chủng loại sản phẩm để tương thích với mọi thiết kế mạch lưu chất:

• Theo tiêu chuẩn quốc tế: Chế tạo chuẩn xác theo các hệ thông số của tiêu chuẩn JIS (Nhật Bản), ANSI/ASME (Mỹ), DIN (Đức), BS (Anh) hay GOST (Nga).

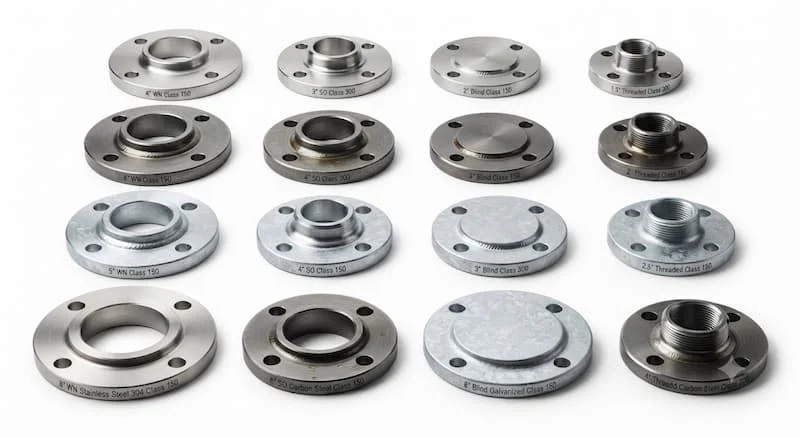

• Theo kiểu dáng kết cấu: Gia công các loại mặt bích rỗng hàn trượt (Slip On Flange), mặt bích cổ cao hàn cổ (Welding Neck Flange), mặt bích mù dùng để bịt đầu ống (Blind Flange), mặt bích ren trong (Threaded Flange), mặt bích hàn bọc đũa (Socket Weld Flange) và mặt bích lỏng (Lap Joint Flange).

• Theo mác vật liệu chế tạo: Gia công phổ thông với thép carbon (A105, SS400); gia công chống ăn mòn với inox 201, inox 304, inox 316; hoặc gia công bằng gang và các hợp kim chịu nhiệt đặc biệt.

Thông số kỹ thuật cần cung cấp khi đặt gia công

Để quy trình báo giá và sản xuất diễn ra nhanh chóng, tránh sai sót thông tin, bên đặt hàng cần cung cấp chi tiết bảng thông số kỹ thuật sau:

Gia công CNC mặt bích có ưu điểm gì?

So với các phương pháp tiện và khoan thủ công truyền thống, việc ứng dụng công nghệ điều khiển tự động CNC vào quá trình gia công mặt bích mang lại những bước tiến vượt trội về mặt chất lượng.

Ưu điểm lớn nhất của công nghệ CNC là độ chính xác kích thước cực cao với dung sai phần nghìn milimét. Mọi sản phẩm trong đơn hàng hàng nghìn chiếc đều có sự đồng đều tuyệt đối về thông số hình học, từ độ dày tấm bích cho đến góc vát của cổ hàn. Tốc độ trục quay và dao cắt lớn giúp rút ngắn thời gian sản xuất, đáp ứng tốt các đơn hàng số lượng lớn trong thời gian ngắn để kịp tiến độ bàn giao dự án.

Hơn thế nữa, máy vi tính cho phép lập trình gia công biên dạng phức tạp trực tiếp từ file bản vẽ CAD, giảm thiểu tối đa các lỗi sai sót do con người gây ra. Bề mặt làm kín được phay tiện bằng công nghệ CNC đạt độ phẳng hoàn hảo và độ nhám chuẩn xác, giúp gioăng đệm bám khít tuyệt đối, loại bỏ hoàn toàn nguy cơ rò rỉ áp lực khi hệ thống đi vào vận hành thực tế.

So sánh mặt bích gia công và mặt bích tiêu chuẩn đúc sẵn

Việc đặt hai phương án lên bàn cân so sánh giúp các nhà thầu tối ưu hóa kế hoạch vật tư cho công trình:

Kết luận cho thấy, mặt bích tiêu chuẩn đúc sẵn là lựa chọn kinh tế cho các tuyến ống thông thường của hệ thống PCCC hay cấp nước dân dụng. Tuy nhiên, đối với các hạng mục có tính chất đặc biệt như cổ kết nối của bồn áp lực, các mối nối trung gian chuyển đổi hệ ống, hoặc các dự án công nghiệp nặng đòi hỏi mác vật liệu đặc chủng, dịch vụ gia công theo yêu cầu là phương án tối ưu và duy nhất để đảm bảo tính kỹ thuật.

Ứng dụng thực tế của mặt bích gia công

Sản phẩm sau quá trình chế tạo cơ khí chính xác được ứng dụng rộng rãi trong các hạ tầng kỹ thuật yêu cầu độ an toàn cao:

• Nhà máy dầu khí và Hóa chất: Nơi đường ống phải chịu áp suất cực lớn và môi trường lưu chất ăn mòn cao, đòi hỏi các mặt bích inox dày bản, gia công bề mặt làm kín dạng rãnh RTJ sâu.

• Nhà máy điện và Hệ thống hơi nước (Steam): Sử dụng các mặt bích thép rèn chịu nhiệt cao để kết nối các đường ống dẫn hơi áp lực từ lò hơi sang tuabin phát điện.

• Ngành đóng tàu và Khai khoáng: Chế tạo các mặt bích chịu lực va đập cơ học mạnh và chống chịu môi trường xâm thực của nước biển hoặc bùn quặng.

• Nhà máy thực phẩm và Dược phẩm: Gia công các dòng mặt bích bằng inox 316L có bề mặt bóng vi sinh tuyệt đối, đảm bảo không có khe hở cho vi khuẩn trú ngụ, đáp ứng tiêu chuẩn vệ sinh an toàn.

Những sai lầm thường gặp khi đặt gia công mặt bích

Thực tế sản xuất cho thấy, rất nhiều sản phẩm sau khi gia công xong phải loại bỏ làm lại từ đầu do những sai sót trong quá trình trao đổi thông tin ban đầu:

• Thiếu bản vẽ chi tiết hoặc ghi sai tiêu chuẩn: Chỉ cung cấp thông số chung chung mà không có bản vẽ kỹ thuật đi kèm, hoặc nhầm lẫn giữa tiêu chuẩn BS của Anh với tiêu chuẩn DIN của Đức, dẫn đến việc sản phẩm làm ra không thể lắp vừa vào hệ thống.

• Nhầm thông số PCD (Đường kính vòng bulông): Đây là lỗi sai phổ biến nhất. Chỉ cần đo sai lệch tâm vòng bulông vài milimét, toàn bộ hệ thống lỗ khoan sẽ bị lệch so với bích đối diện, khiến không thể xỏ bulông qua để siết chặt.

• Chọn sai mác vật liệu và dung sai: Chọn mác thép có hàm lượng carbon thấp cho đường ống chịu áp lực cao gây nứt mối nối. Hoặc không kiểm tra quy định dung sai độ phẳng, dẫn đến bề mặt tiếp xúc bị vênh, rò rỉ nước thải hoặc khí ga khi thử áp.

• Hậu quả: Gây lãng phí phôi vật liệu đắt tiền, làm chậm trễ tiến độ thi công của toàn bộ công trường và tốn kém chi phí nhân công sửa chữa lại.

Hướng dẫn đặt gia công mặt bích theo yêu cầu đạt chuẩn

Checklist kiểm duyệt trước khi đặt hàng

Để quy trình đặt hàng diễn ra thuận lợi, bạn nên chuẩn bị kỹ các hạng mục sau:

• Chuẩn bị sẵn file bản vẽ kỹ thuật chi tiết (AutoCAD, PDF) có ghi rõ dung sai cho phép.

• Xác định chính xác mác vật liệu cần chế tạo (Thép mạ kẽm, inox 304, inox 316).

• Xác định áp suất làm việc và kiểu mặt làm kín của hệ thống.

• Kiểm tra số lượng và quy cách các lỗ bulông cần đục.

• Yêu cầu xưởng cung cấp chứng chỉ vật liệu đầu vào nếu công trình có đòi hỏi nghiệm thu kỹ thuật.

• Lựa chọn đơn vị gia công cơ khí lớn, sở hữu hệ thống máy CNC đời mới để đảm bảo chất lượng.

Lưu ý kiểm tra nghiệm thu chất lượng sản phẩm

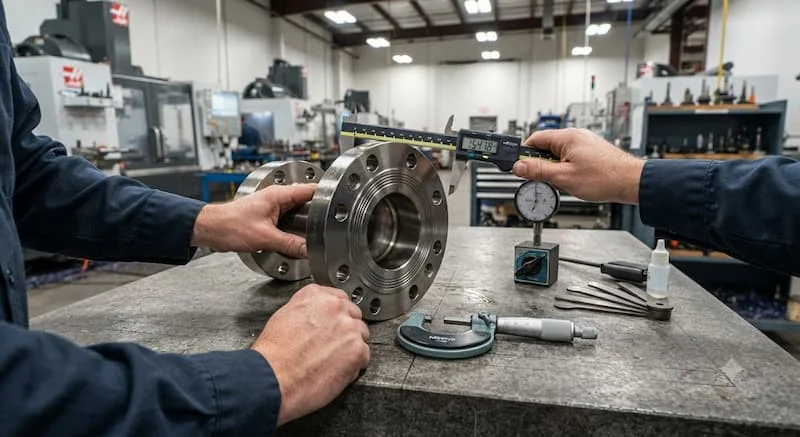

Khi tiếp nhận bàn giao sản phẩm từ đơn vị gia công, bộ phận giám sát kỹ thuật cần tiến hành đo đạc lại đường kính trong, đường kính ngoài và độ dày tổng thể xem có đúng bản vẽ không. Hãy sử dụng thiết bị chuyên dụng để kiểm tra độ nhám bề mặt làm kín và độ phẳng của lòng bích nhằm đảm bảo không bị cong vênh trong quá trình cắt nhiệt. Cuối cùng, nên lấy ngẫu nhiên một vài chiếc thử lắp ráp trực tiếp với bulông và gioăng đệm thực tế của công trường để kiểm tra độ đồng tâm của các lỗ khoan trước khi tiến hành nghiệm thu thanh toán hàng loạt.

Câu hỏi thường gặp

Xưởng có nhận gia công mặt bích theo bản vẽ phác thảo tay không?

Có thể được. Đội ngũ kỹ sư của xưởng gia công uy tín sẽ tiếp nhận bản vẽ phác thảo tay của bạn, tiến hành đo đạc đối chiếu kỹ thuật và dựng lại thành bản vẽ kỹ thuật CAD chuẩn hóa trên máy tính để bạn duyệt trước khi đưa vào máy CNC sản xuất.

Mặt bích inox 316 sau khi gia công xong có bị nhiễm từ không?

Vật liệu inox 316 nguyên bản thuộc nhóm Austenitic không nhiễm từ. Tuy nhiên, trong quá trình cắt plasma nhiệt độ cao và chịu lực uốn tiện mạnh từ dao cắt CNC, cấu trúc bề mặt có thể bị biến đổi cục bộ dẫn đến hiện tượng hít nam châm nhẹ. Đây là hiện tượng vật lý bình thường trong gia công cơ khí và không làm giảm khả năng chống ăn mòn hóa học của inox 316.

Thời gian hoàn thành một đơn hàng gia công thường mất bao lâu?

Thời gian phụ thuộc vào số lượng sản phẩm, độ dày của phôi và độ phức tạp của biên dạng. Với các đơn hàng nhỏ từ vài chiếc đến vài chục chiếc, thời gian có thể từ 2 đến 3 ngày làm việc. Với các đơn hàng dự án lớn hàng nghìn chiếc, tiến độ sẽ được chia theo từng đợt bàn giao phù hợp với tiến độ thi công công trường.

Xưởng cơ khí có nhận gia công với số lượng ít một vài chiếc không?

Các đơn vị gia công cơ khí chuyên nghiệp vẫn nhận chế tạo các đơn hàng số lượng ít đối với các dòng mặt bích có kích thước cực lớn (DN500 trở lên) hoặc các dòng bích phi tiêu chuẩn phục vụ cho công tác sửa chữa thay thế khẩn cấp của nhà máy.

Gia công bằng máy CNC có thực sự tốt hơn phương pháp tiện truyền thống không?

Tốt hơn vượt trội về mọi mặt. Máy CNC loại bỏ hoàn toàn các lỗi rung tay của thợ tiện thủ công, cho bề mặt mịn hơn, góc lượn cổ hàn chuẩn xác hơn và đảm bảo các lỗ khoan bulông đồng tâm 100%, giúp quá trình thi công tại công trường diễn ra trơn tru không bị kẹt bulông.

Kết luận

Gia công mặt bích theo yêu cầu là giải pháp công nghệ then chốt giải quyết triệt để các bài toán kết nối phức tạp trong hạ tầng cơ điện hiện đại. Việc thấu hiểu quy trình sản xuất, kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi như PCD, độ dày, mác vật liệu và áp dụng quy trình kiểm tra nghiệm thu nghiêm ngặt sẽ giúp các nhà thầu sở hữu những mối nối đường ống hoàn hảo, nâng cao tuổi thọ vận hành cho toàn bộ công trình.
