Chõ bơm và bài toán khắc phục tình trạng máy bơm mất nước mồi

Máy bơm đặt trên cạn hút nước từ giếng, bể hoặc bồn chứa là cấu hình quen thuộc trong cả hệ thống dân dụng lẫn công nghiệp. Tuy nhiên, sau một thời gian không sử dụng, hiện tượng máy bơm bị mất nước mồi xuất hiện khá phổ biến. Khi khởi động lại, động cơ vẫn chạy bình thường nhưng hoàn toàn không hút được nước lên. Một trong những nguyên nhân cốt lõi dẫn đến tình trạng này đến từ chõ bơm không kín hoặc hoạt động không đúng kỹ thuật.

Thiết bị này được đặt ở vị trí thấp nhất của đầu đường ống hút, đóng vai trò cho nước đi vào buồng bơm nhưng hạn chế tối đa dòng nước chảy ngược lại nguồn khi máy dừng. Do đó, việc lựa chọn và lắp đặt đúng van rọ ảnh hưởng trực tiếp đến khả năng duy trì cột nước mồi trong đường ống hút, giúp hệ thống vận hành ổn định và kéo dài tuổi thọ cho máy bơm.

Van rọ có vai trò gì trong hệ thống máy bơm?

Chõ bơm là gì?

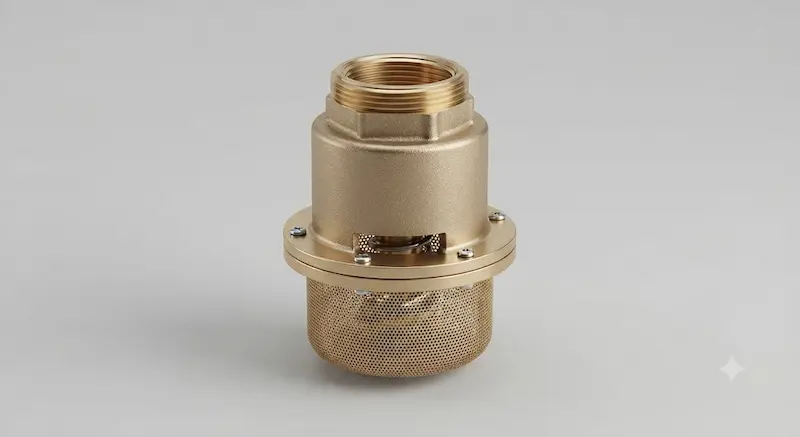

Van rọ là một loại van được lắp ở đầu đường ống hút của máy bơm, thường kết hợp với lưới lọc để hạn chế rác, cặn và ngăn nước chảy ngược khỏi đường ống khi máy bơm dừng. Nhờ đó, van rọ giúp duy trì nước trong đường ống hút và hỗ trợ máy bơm giữ nước mồi cho các lần khởi động tiếp theo.

Trong kỹ thuật cơ điện, thiết bị này còn được biết đến với các tên gọi phổ biến như van chân, van đáy hoặc foot valve. Vị trí lắp đặt của chúng luôn nằm ngập sâu trong nguồn nước ở đầu vào của đường ống hút. Cần lưu ý rằng van rọ không phải là thiết bị tạo áp lực mà đảm nhận chức năng thuần túy là kiểm soát dòng nước một chiều ở đầu hút. Nếu không có bộ phận này, cột nước trong ống sẽ lập tức trôi ngược về nguồn ngay khi máy ngắt điện, gây ra sự cố hụt nước mồi nghiêm trọng.

Cấu tạo chõ bơm gồm những bộ phận nào?

Thân chõ

Thân là bộ phận khung chịu lực chính, chứa toàn bộ cơ cấu van bên trong và chịu trực tiếp áp lực từ cột nước. Bộ phận này thường được gia công từ các vật liệu phổ biến như đồng, inox, gang hoặc nhựa kỹ thuật tùy thuộc vào từng môi trường làm việc cụ thể.

Đĩa van/cửa van

Đĩa van đóng vai trò là cánh cửa cơ học, tự động khép kín lại khi dòng nước có xu hướng chảy ngược về nguồn và tự động đẩy mở ra khi lực hút từ máy bơm tác động, cho phép lưu chất đi qua thuận lợi.

Gioăng làm kín

Gioăng làm kín đóng vai trò then chốt trong việc hạn chế tuyệt đối tình trạng rò rỉ ngược dòng nước qua khe hở. Chất lượng và độ đàn hồi của gioăng ảnh hưởng trực tiếp đến khả năng giữ nước mồi lâu dài của toàn bộ đường ống hút.

Lưới lọc

Lưới lọc bao bọc bên ngoài có chức năng giữ lại rác thải, sỏi đá, rong rêu và cặn bẩn kích thước lớn, bảo vệ an toàn cho đường ống và cánh quạt máy bơm khỏi bị kẹt hay mài mòn. Bộ phận này cần được kiểm tra và vệ sinh định kỳ.

Đầu kết nối

Đầu kết nối là điểm tiếp giáp giữa van và đường ống hút, thường được thiết kế dạng ren trong, ren ngoài, mặt bích hoặc các kiểu khớp nối chuyên dụng tùy thuộc vào thiết kế của từng model sản phẩm.

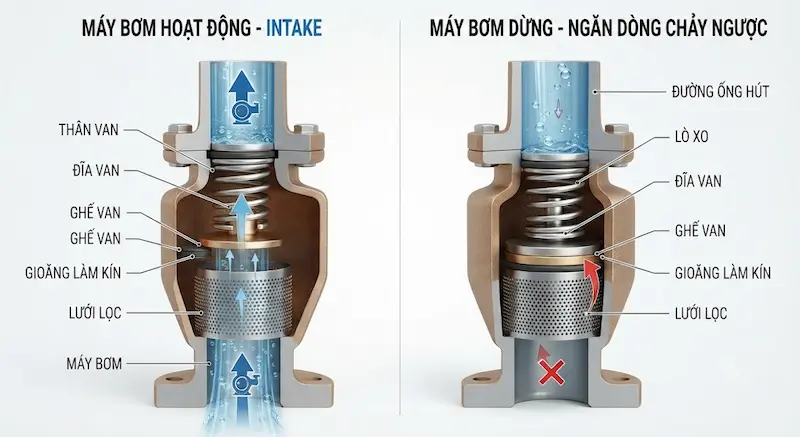

Nguyên lý hoạt động của van rọ

Trạng thái vận hành của van rọ chia thành hai chu trình cơ bản gắn liền với hoạt động của máy bơm. Khi máy bơm hoạt động, động cơ tạo ra lực hút chân không lớn, kéo dòng nước đi qua lưới lọc, đẩy đĩa van mở ra để nước di chuyển vào đường ống hút và đi vào buồng bơm. Ngược lại, khi máy bơm dừng hoạt động, lực hút biến mất, dòng nước có xu hướng chảy ngược về nguồn dưới tác dụng của trọng lực. Lúc này, đĩa van lập tức đóng sập lại nhờ trọng lượng bản thân và áp lực cột nước, ngăn chặn nước chảy trở lại nguồn.

Khả năng giữ nước mồi của thiết bị này mang tính quyết định đối với các dòng máy bơm ly tâm đặt trên cạn. Do các dòng máy này không có khả năng tự mồi khí hoàn toàn, buồng bơm và đường ống hút bắt buộc phải luôn ngập nước để tạo đà vận hành. Nếu hệ thống để xảy ra hiện tượng rò rỉ, nước sẽ tụt hết xuống nguồn và máy sẽ chạy khô, gây cháy phớt hoặc hỏng buồng bơm.

Phân tích chuyên sâu về các dòng chõ bơm trên thị trường

Van rọ đồng

Chủng loại làm từ đồng thau sở hữu khả năng chống ăn mòn tương đối tốt trong môi trường nước sạch dân dụng, kết cấu gọn nhẹ và độ bền cơ học cao. Chúng thường được ứng dụng rộng rãi cho hệ thống cấp nước gia đình, giếng khoan quy mô nhỏ và các đường ống có kích thước vừa phải.

Van rọ inox

Dòng sản phẩm chế tạo từ inox (thường là inox 304 hoặc 316) mang lại khả năng chống ăn mòn tuyệt đối, chịu được các hóa chất nhẹ hoặc nguồn nước nhiễm mặn, nước phèn. Đây là giải pháp tối ưu cho các hệ thống công nghiệp đòi hỏi tiêu chuẩn vệ sinh và độ bền vật liệu khắt khe.

Van rọ gang

Sở hữu kết cấu vô cùng chắc chắn và khả năng chịu lực tác động lớn, Van rọ chất liệu gang chuyên dùng cho các hệ thống đường ống công nghiệp kích thước lớn. Tuy nhiên, người vận hành cần lưu ý đến yếu tố môi trường để có lớp sơn phủ chống gỉ sét hiệu quả, tránh nguy cơ bị ăn mòn theo thời gian.

Van rọ nhựa

Các dòng sản phẩm làm từ nhựa PVC, UPVC hoặc PPR có ưu điểm nổi bật là trọng lượng nhẹ, hoàn toàn không bị ăn mòn bởi axit, hóa chất hay nước muối. Khi sử dụng loại này, kỹ thuật viên cần kiểm tra kỹ giới hạn nhiệt độ và áp suất làm việc tối đa của vật liệu nhựa.

Thông số kỹ thuật van rọ cần quan tâm

Kích thước DN

Quy cách đường kính danh định của van phải tương thích hoàn toàn với đường ống hút, bao gồm các kích thước phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50 cho đến DN65, DN80, DN100. Chọn sai kích thước sẽ gây thắt cổ chai dòng chảy hoặc khó khăn trong khâu lắp đặt.

Vật liệu

Việc đánh giá vật liệu bao gồm kiểm tra kỹ hợp chất của thân van, lưới lọc, đĩa van và vòng đệm gioăng nhằm đảm bảo độ bền vững trước tác động lý hóa của nguồn nước.

Kiểu kết nối

Tùy thuộc vào thiết kế đường ống thực tế tại công trình để lựa chọn kiểu kết nối ren trong, ren ngoài, mặt bích tiêu chuẩn hay khớp nối nhanh sao cho chắc chắn và chịu lực tốt.

Áp suất làm việc

Thông số áp suất định danh (PN) thể hiện khả năng chịu tải của van. Cần đối chiếu áp lực thực tế của hệ thống để chọn loại van có giới hạn chịu áp an toàn, tránh tình trạng nứt vỡ dưới cột áp lớn.

Nhiệt độ làm việc

Yếu tố nhiệt độ cực kỳ quan trọng khi ứng dụng thiết bị cho các hệ thống bơm nước nóng, lò hơi hoặc môi trường chất lỏng có nền nhiệt độ cao, đảm bảo gioăng làm kín không bị biến dạng.

Van rọ khác gì van một chiều thông thường?

Sự khác biệt cốt lõi nằm ở vị trí vận hành và thiết kế tích hợp. Van rọ được tối ưu hóa để làm việc ngâm trực tiếp dưới nguồn nước tại điểm thấp nhất của đường ống hút, trong khi van một chiều thông thường chỉ đóng vai trò điều tiết dòng chảy trung gian trên các tuyến ống kín.

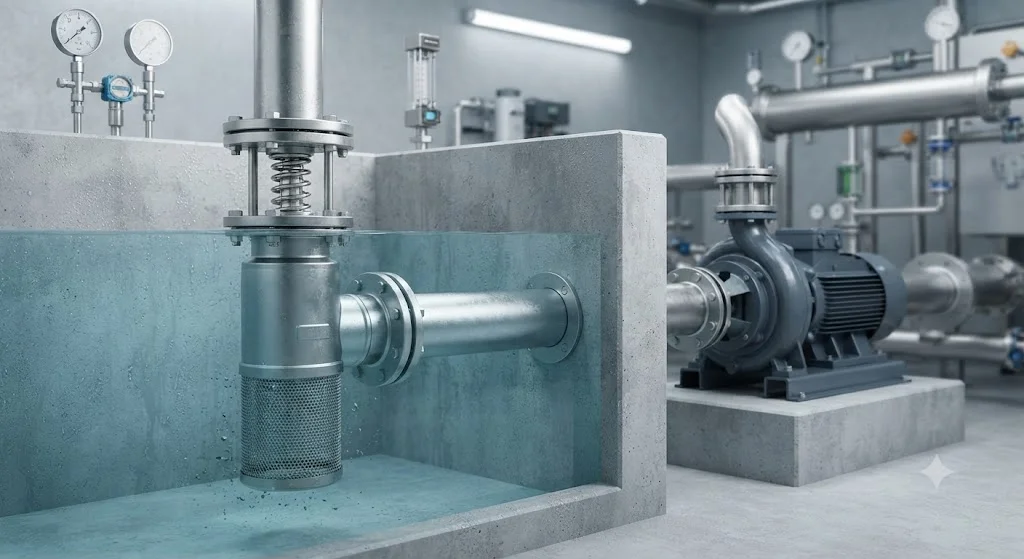

Ứng dụng thực tế của van rọ trong đời sống

Hút nước từ giếng khoan và giếng đào

Trong các hệ thống khai thác nguồn nước ngầm, đường ống hút thường được thả sâu xuống mạch nước. Van rọ đặt ở vị trí tận cùng của ống hút giúp giữ nước mồi ổn định bên trong đường ống thẳng đứng, ngăn chặn triệt để tình trạng hụt nước sau mỗi lần tắt máy.

Hút nước từ bể chứa ngầm

Các tòa nhà dân dụng hoặc nhà máy công nghiệp thường sử dụng bể chứa nước ngầm đặt thấp hơn vị trí máy bơm đặt trên cạn. Thiết bị này giúp duy trì cột nước luôn lấp đầy đường ống hút, giúp máy bơm bắt đầu chu trình hút nước ngay lập tức khi khởi động.

Hệ thống tưới tiêu nông nghiệp

Các trạm bơm tưới tiêu quy mô vừa và lớn lấy nguồn nước trực tiếp từ ao, hồ, sông suối thường xuyên đối mặt với nguy cơ rác thải cuốn vào đường ống. Việc trang bị thiết bị này giúp ngăn chặn rác lọt vào buồng bơm, đồng thời giữ nước mồi thông suốt cho máy bơm hoạt động liên tục suốt cả ngày.

Hệ thống cấp nước công nghiệp

Trong các dây chuyền sản xuất tự động, thiết bị hỗ trợ giữ mực nước ổn định tại đầu vào của các trạm bơm cấp nước nhà máy, đảm bảo lưu lượng vận hành không bị gián đoạn.

Những sai lầm thường gặp khi sử dụng chõ bơm

• Chọn chõ nhỏ hơn đường ống: Lắp van có kích thước DN nhỏ hơn đường ống hút làm tăng mạnh trở lực dòng chảy, khiến máy bơm bị hụt lưu lượng và quá tải động cơ.

• Không vệ sinh lưới lọc định kỳ: Cặn bẩn, rong rác bám chặt vào lưới lọc làm giảm tiết diện lưu thông, khiến máy bơm phải hút quá mạnh và gây hiện tượng xâm thực.

• Chõ bị hở nhưng không phát hiện: Gioăng cao su bị chai cứng hoặc rách khiến nước chảy ngược về nguồn, làm đường hút mất nước mồi liên tục.

• Dùng sai vật liệu cấu tạo: Lắp van bằng gang hoặc đồng thông thường cho các nguồn nước nhiễm hóa chất hoặc nước mặn dẫn đến ăn mòn nhanh chóng.

• Lắp sai vị trí hoặc sai hướng: Đặt van ngược chiều dòng chảy hoặc đặt quá sát đáy bùn cặn khiến van bị kẹt cứng, không thể đóng mở bình thường.

• Hiệu suất mất nước mồi do nguyên nhân khác: Đổ lỗi hoàn toàn cho van rọ khi máy mất nước mồi trong khi thực tế đường ống hút bị thủng lỗ mọt, rò rỉ khí ở các mối nối ren hoặc phớt bơm bị hở.

Hướng dẫn cách chọn van rọ phù hợp

1. Xác định đường kính ống hút: Đo đạc kích thước thực tế của đường ống (ví dụ ống DN25, DN40) để chọn quy cách kết nối tương đương.

2. Xác định lưu lượng máy bơm: Đảm bảo hệ số lưu lượng của van đáp ứng đủ công suất hoạt động của máy bơm mà không gây tổn thất áp suất lớn.

3. Xác định chiều cao cột hút: Cột hút càng sâu càng đòi hỏi tiêu chuẩn khắt khe về độ kín khít của thiết bị và toàn bộ đường ống.

4. Xác định vật liệu chế tạo: Lựa chọn đồng, inox, gang hay nhựa dựa trên tính chất hóa học và độ tinh sạch của nguồn nước.

5. Kiểm tra kiểu kết nối: Kiểm tra kỹ chuẩn ren trong, ren ngoài hay mặt bích của hệ thống ống hiện hữu.

6. Kiểm tra kích thước lưới lọc: Đảm bảo mắt lưới lọc đủ tinh để chặn rác nhưng không cản trở tốc độ dòng chảy vào ống.

7. Kiểm tra độ kín khít: Ưu tiên các dòng sản phẩm có gioăng cao su đàn hồi cao để duy trì cột nước mồi tối ưu.

Cách lắp van rọ đúng kỹ thuật

Quy trình lắp đặt chuẩn kỹ thuật đòi hỏi xác định chính xác đầu hút của máy bơm, tiến hành lắp thiết bị vào đầu cuối của đoạn ống hút. Cần thả van rọ đặt ngập đủ sâu trong nguồn nước nhưng tuyệt đối không để chạm sát xuống đáy bể hoặc giếng để tránh hút phải bùn cát và rác đáy. Kỹ thuật viên phải kiểm tra kỹ chiều mũi tên dòng chảy trên thân van, quấn băng tan hoặc bôi keo kín khít tại tất cả các mối nối ren để ngăn chặn hiện tượng lọt khí. Sau khi hoàn tất lắp đặt, tiến hành mồi đầy nước vào đường ống và buồng bơm, khởi động máy chạy thử và theo dõi kỹ khả năng giữ nước sau khi tắt máy.

Hệ thống kiểm tra khi máy bơm không lên nước:

• Có nước trong nguồn hút?

• Chõ bơm có bị kẹt rác?

• Lưới lọc có bị tắc nghẽn?

• Chõ có bị hở gioăng?

• Gioăng làm kín có bị hỏng?

• Đường ống hút có bị rò rỉ khí?

• Các mối nối ren có kín khít?

• Máy bơm đã được mồi đầy nước?

• Chiều lắp chõ có đúng hướng?

• Chiều cao hút có vượt quá giới hạn thiết kế?

Câu hỏi thường gặp về van rọ

Chõ bơm là gì?

Van rọ là loại van thường lắp ở đầu đường ống hút của máy bơm, có chức năng hạn chế nước chảy ngược và thường kết hợp lưới lọc để giữ cặn bẩn, hỗ trợ giữ nước mồi hiệu quả.

Van rọ có tác dụng gì?

Thiết bị giúp nước đi vào đường ống hút khi máy bơm hoạt động và ngăn dòng nước chảy ngược trở lại nguồn khi máy dừng, từ đó duy trì cột nước mồi ổn định cho hệ thống.

Van rọ và van một chiều có giống nhau không?

Chúng sở hữu nguyên lý chống dòng chảy ngược tương tự nhau, tuy nhiên van rọ được thiết kế chuyên biệt để lắp ở đầu tận cùng của đường ống hút và luôn tích hợp sẵn lưới lọc rác.

Vì sao van rọ không giữ được nước?

Các nguyên nhân phổ biến bao gồm phần đĩa van bị kẹt cặn, gioăng cao su bị lão hóa rách hỏng, lưới lọc bị bẩn hoặc đường ống hút xuất hiện điểm rò rỉ lọt khí.

Nên chọn van rọ bằng đồng hay inox?

Việc lựa chọn phụ thuộc vào môi trường sử dụng và ngân sách. Chất liệu inox phù hợp cho các yêu cầu chống ăn mòn cao, trong khi đồng thau tối ưu cho các hệ thống cấp nước dân dụng thông thường.

Chọn đúng chõ bơm để máy bơm hoạt động ổn định

Thiết bị này tuy có kích thước nhỏ gọn nhưng đóng vai trò nền tảng tại đầu đường ống hút của mọi hệ thống máy bơm. Việc lựa chọn đúng quy cách, chất liệu và đảm bảo độ kín khít sẽ giúp giải quyết triệt để tình trạng tụt nước mồi, bảo vệ động cơ vận hành bền bỉ. Khi gặp sự cố mất nước, người vận hành cần kiểm tra tổng thể từ đường ống, mối nối cho đến chất lượng của chõ bơm thay vì chỉ thay thế đơn thuần một linh kiện đơn lẻ.
