Low Pressure Water Check Valve: Giải Pháp Kiểm Soát Dòng Chảy Áp Suất Thấp Tối Ưu

Trong các hệ thống đường ống dẫn nước, việc kiểm soát chiều di chuyển của dòng chảy là yếu tố sống còn để bảo vệ toàn bộ thiết bị phía sau. Đặc biệt, đối với các hệ thống vận hành ở điều kiện áp suất thấp, kỹ sư thường phải đối mặt với bài toán ngăn chặn hiện tượng nước chảy ngược chiều mà không làm cản trở dòng chảy chính. Khi dòng nước đột ngột đảo chiều do tắt máy bơm hoặc thay đổi cột áp, các thiết bị cơ khí và đường ống có thể chịu tổn hại nghiêm trọng nếu thiếu đi sự bảo vệ của van một chiều. Tuy nhiên, không phải dòng thiết bị check valve nào cũng có thể hoạt động hiệu quả trong điều kiện áp suất yếu.

Sự ra đời của low pressure water check valve chính là giải pháp chuyên dụng giúp giải quyết trọn vẹn bài toán kiểm soát dòng chảy một chiều cho các hệ thống này. Bài viết chuyên sâu dưới đây sẽ cung cấp toàn diện các thông tin về cấu tạo, nguyên lý hoạt động, thông số kỹ thuật cốt lõi và bí quyết lựa chọn chuẩn xác từ chuyên gia.

Kiến thức nền

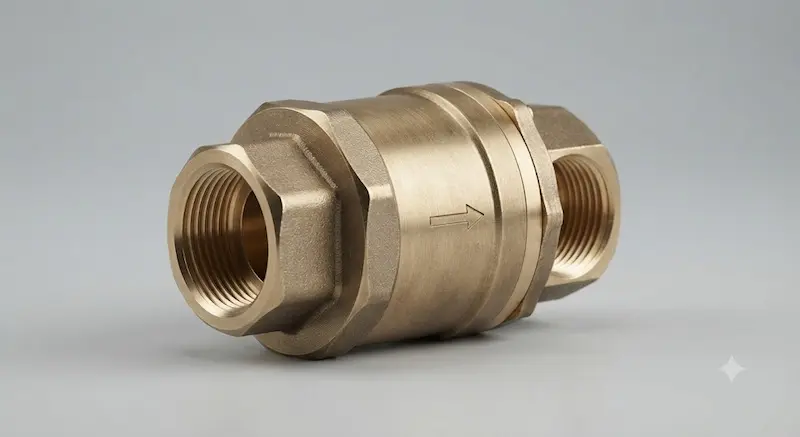

Low Pressure Water Check Valve là gì?

Low pressure water check valve là van một chiều được sử dụng trong hệ thống nước có điều kiện áp suất tương đối thấp, cho phép dòng chảy đi theo một hướng duy nhất và hạn chế tuyệt đối dòng chảy ngược.

Thuật ngữ "check valve" dùng để chỉ chung các dòng van một chiều, kết hợp cùng cụm từ "low pressure" để nhấn mạnh thiết bị được tối ưu hóa riêng cho các ứng dụng có áp lực nước nhỏ hoặc cột áp thấp. Cần phân biệt rõ giữa "van dùng chung cho hệ thống áp suất thấp" và "van có áp suất mở thấp (low cracking pressure)", bởi đây là hai đặc tính kỹ thuật hoàn toàn khác nhau quyết định hiệu suất vận hành thực tế.

Lưu ý kỹ thuật: Các thông số vận hành thực tế luôn cần được đối chiếu trực tiếp từ catalogue hoặc mã model cụ thể của nhà sản xuất, tuyệt đối không nên phỏng đoán dựa trên tên gọi chung chung của sản phẩm.

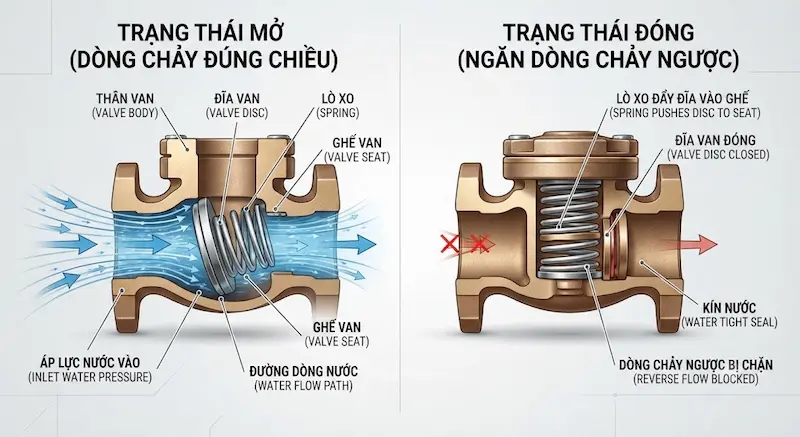

Nguyên lý hoạt động của low pressure water check valve

Quá trình vận hành của thiết bị dựa trên sự chênh lệch áp suất giữa đầu vào và đầu ra của dòng lưu chất. Khi dòng nước đi chuyển theo đúng chiều thiết kế, áp lực dòng chảy tác động trực tiếp lên bộ phận đóng mở. Khi lực đẩy này vượt qua sức cản ban đầu, đĩa van, piston hoặc lá van sẽ được nâng lên hoặc dịch chuyển khỏi ghế van, tạo khoảng hở cho nước lưu thông qua. Ngược lại, khi dòng chảy yếu dần hoặc có xu hướng đảo chiều, bộ phận đóng sẽ nhanh chóng quay trở lại vị trí bịt kín nhờ trọng lực hoặc lực đàn hồi, ngăn chặn hoàn toàn dòng nước chảy ngược.

Trong cơ chế này, cracking pressure (áp suất mở) đóng vai trò then chốt. Đây là mức áp suất tối thiểu cần thiết để tác động làm cho van bắt đầu hé mở. Đối với hệ thống áp suất thấp, nếu chỉ số cracking pressure quá cao, van sẽ không thể tự động mở đúng cách, gây ra hiện tượng sụt áp nghiêm trọng và làm bóp nghẹt lưu lượng dòng chảy.

Cấu tạo cơ bản của van một chiều nước áp suất thấp

Thiết bị sở hữu kết cấu cơ khí tinh gọn, bao gồm các bộ phận chính sau:

• Thân van: Chế tạo đúc liền khối đóng vai trò khung chịu lực chính.

• Đĩa van / Flapper / Piston: Bộ phận trực tiếp ngăn chặn hoặc cho phép nước đi qua tùy theo thiết kế.

• Lò xo trợ lực: Thường xuất hiện trên dòng spring check valve giúp van đóng nhanh hơn.

• Ghế van (Valve Seat): Bề mặt tiếp xúc khít với đĩa van khi đóng.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, chống rò rỉ (chất liệu phổ biến như EPDM, NBR, PTFE).

• Cổng vào và cổng ra: Thiết kế đồng bộ với hệ thống ống.

• Kiểu kết nối: Nối ren, dạng nối kẹp wafer hoặc mặt bích tùy theo model.

Vật liệu chế tạo thường gặp rất đa dạng như đồng thau, inox (thép không gỉ), gang đúc hoặc nhựa kỹ thuật cao cấp.

Phân tích chuyên sâu

Các loại low pressure water check valve phổ biến

1. Spring Check Valve (Van một chiều lò xo): Sử dụng lực đàn hồi của lò xo để hỗ trợ đóng van nhanh chóng. Thiết bị có kết cấu nhỏ gọn, lắp đặt được theo nhiều phương hướng, rất phù hợp cho hệ thống nước áp suất thấp nhưng cần kiểm soát kỹ chỉ số cracking pressure của lò xo.

2. Swing Check Valve (Van một chiều lá lật): Sử dụng đĩa van dạng bản lề quay quanh trục. Khi dòng chảy ổn định, tổn thất áp suất qua van rất thấp, là lựa chọn lý tưởng cho các đường ống có lưu lượng nước tương đối lớn.

3. Lift Check Valve (Van một chiều nâng): Đĩa van chuyển động theo phương thẳng đứng vuông góc với dòng chảy, mang lại khả năng làm kín cực tốt nhưng đòi hỏi tuân thủ nghiêm ngặt hướng lắp đặt.

4. Wafer / Dual Plate Check Valve (Van một chiều cánh bướm): Thiết kế dạng đĩa đôi kẹp mỏng gọn, thường dùng trong các hệ thống công nghiệp quy mô lớn, yêu cầu kiểm tra kỹ áp suất tối thiểu của dòng chảy.

Insight chuyên gia: Không có một chủng loại thiết bị nào được coi là "tốt nhất" trong mọi trường hợp; việc lựa chọn bắt buộc phải dựa vào thông số áp suất, lưu lượng, bản chất môi chất và vị trí không gian lắp đặt thực tế.

Những thông số quan trọng khi chọn low pressure water check valve

• Nominal size (DN/NPS): Kích thước danh nghĩa đường kính ống kết nối.

• Working pressure: Áp suất làm việc tối đa của toàn hệ thống.

• Cracking pressure: Áp suất mở van cực kỳ quan trọng đối với hệ thống áp thấp.

• Flow rate: Lưu lượng dòng chảy qua thiết bị.

• Pressure drop (Tổn thất áp suất): Độ sụt áp sinh ra khi nước đi qua van.

• Temperature rating: Giới hạn nhiệt độ làm việc cho phép.

• Valve material: Vật liệu cấu thành thân van và các chi tiết bên trong.

• Seal material: Chất liệu gioăng làm kín tương thích môi chất (EPDM, NBR, PTFE).

• Connection type: Kiểu kết nối ren, mặt bích hoặc kẹp.

• Flow direction & Installation position: Hướng dòng chảy và tư thế lắp đặt cho phép.

Đối với hệ thống áp suất thấp, hai thông số cracking pressure và pressure drop là yếu tố sống còn cần đặc biệt ưu tiên xem xét.

Low pressure water check valve khác gì check valve thông thường?

Giải thích chuyên sâu: Nếu bạn lắp đặt một chiếc check valve thông thường có lực cản lò xo lớn (cracking pressure cao) vào hệ thống áp suất thấp, dòng nước sẽ không đủ sức đẩy van mở hoàn toàn, dẫn đến hiện tượng lưu lượng bị bóp nghẹt và sụt áp nặng nề tại đầu ra.

Tại sao van một chiều áp suất thấp bị rò rỉ hoặc không đóng kín?

• Áp suất dòng chảy thực tế không đạt ngưỡng thiết kế ban đầu của van.

• Lò xo trợ lực bên trong bị yếu, giãn dài hoặc hư hỏng sau thời gian dài sử dụng.

• Cặn bẩn, rác thải hoặc mạt hàn bám dính trên bề mặt làm kín (sealing surface).

• Gioăng cao su bị mòn, lão hóa hoặc chai cứng mất độ đàn hồi.

• Lắp đặt ngược hướng mũi tên chỉ dẫn dòng chảy trên thân van.

• Đường ống chịu hiện tượng rung động mạnh hoặc dòng chảy xung kích liên tục.

• Lựa chọn sai kích thước danh nghĩa (DN) so với lưu lượng thực tế.

• Thiết bị vận hành vượt quá giới hạn thiết kế kỹ thuật.

• Sốc áp suất (búa nước) gây biến dạng cơ cấu đóng mở bên trong.

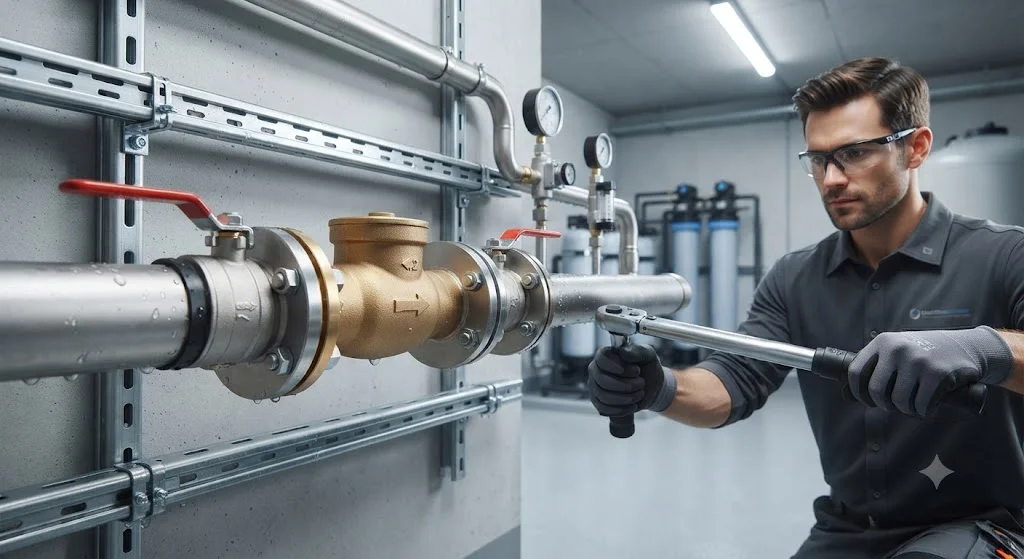

Ứng dụng thực tế

Low pressure water check được dùng ở đâu?

Thiết bị này xuất hiện rộng rãi trong các hệ thống đòi hỏi ngăn chặn dòng chảy ngược nhưng không chịu được tổn thất áp suất lớn:

• Hệ thống cấp nước sinh hoạt quy mô hộ gia đình và tòa nhà thấp tầng.

• Các đường ống nước dân dụng dẫn nước tự chảy hoặc bơm áp lực thấp.

• Hệ thống máy bơm nước sạch (lắp ở đường đẩy hoặc đường hút tùy theo cấu trúc kỹ thuật).

• Các trạm xử lý nước sạch quy mô vừa và nhỏ.

• Bồn chứa nước trên cao và hệ thống đường ống cấp phụ trợ.

• Hệ thống tưới tiêu nông nghiệp áp lực thấp.

• Các mạch nước tuần hoàn trong hệ thống HVAC phù hợp.

Những sai lầm thường gặp khi lắp van một chiều áp suất thấp

• Lựa chọn van chỉ dựa vào kích thước DN mà hoàn toàn bỏ qua thông số cracking pressure.

• Không kiểm tra kỹ chiều mũi tên chỉ hướng dòng chảy trước khi thi công.

• Chọn mua van có kích thước không tương thích với lưu lượng thực tế của đường ống.

• Lắp đặt sai tư thế (ví dụ lắp nằm ngang đối với dòng van yêu cầu đứng).

• Bỏ qua bước vệ sinh, súc rửa đường ống dẫn trước khi tiến hành lắp đặt van.

• Không kiểm tra tình trạng bề mặt làm kín và vòng gioăng trước khi siết chặt.

• Lắp đặt van ở vị trí có dòng chảy quá rối hoặc chịu rung động cơ học quá lớn.

• Quên tính toán mức độ tổn thất áp suất (pressure drop) qua van.

• Sử dụng thiết bị với loại môi chất hoặc mức nhiệt độ nằm ngoài dải khuyến cáo của nhà sản xuất.

Hướng dẫn và Checklist

Cách chọn low pressure water check phù hợp

Hãy tuân thủ quy trình 10 bước chuẩn kỹ thuật dưới đây trước khi quyết định mua sắm:

Bước 1: Xác định rõ môi chất là nước sạch, nước nóng hay nước qua xử lý.

Bước 2: Xác định kích thước danh nghĩa DN/NPS của đường ống.

Bước 3: Xác định chính xác mức áp suất làm việc thực tế của hệ thống.

Bước 4: Kiểm tra kỹ chỉ số cracking pressure của van.

Bước 5: Xác định lưu lượng nước yêu cầu qua hệ thống.

Bước 6: Kiểm tra thông số pressure drop cho phép để không ảnh hưởng áp lực đầu ra.

Bước 7: Lựa chọn vật liệu thân van và gioăng làm kín tương thích.

Bước 8: Kiểm tra kiểu kết nối cơ khí (ren, mặt bích, kẹp).

Bước 9: Xác định hướng dòng chảy và tư thế lắp đặt trên thực địa.

Bước 10: Đối chiếu thông số chi tiết qua catalogue chính hãng trước khi mua.

Lưu ý khi sử dụng và bảo trì

• Tiến hành kiểm tra rò rỉ định kỳ toàn bộ hệ thống đường ống và van.

• Thực hiện tháo vệ sinh thiết bị khi phát hiện hệ thống có nhiều cặn bẩn lắng đọng.

• Kiểm tra tình trạng đàn hồi của lò xo và độ linh hoạt của đĩa van.

• Tuyệt đối không vận hành thiết bị vượt quá giới hạn áp suất cho phép.

• Lắng nghe và theo dõi các tiếng ồn lạ, hiện tượng rung lắc hoặc chu trình đóng mở bất thường.

• Kiểm tra kỹ lưỡng tình trạng van ngay sau khi xảy ra các sự cố sốc áp, búa nước.

• Thay thế ngay vòng gioăng mới khi khả năng làm kín bắt đầu suy giảm.

• Khi cần thay mới, bắt buộc phải đối chiếu đúng mã model và thông số kỹ thuật ban đầu.

FAQ

1. Low pressure water check valve dùng để làm gì?

Thiết bị này được sử dụng chuyên dụng để cho phép dòng nước lưu thông theo một chiều duy nhất và ngăn chặn hiện tượng dòng chảy ngược trong các hệ thống đường ống hoạt động ở điều kiện áp suất thấp.

2. Cracking pressure có quan trọng không?

Rất quan trọng. Nếu chỉ số cracking pressure quá cao so với áp suất thực tế của hệ thống, van sẽ không thể mở đúng cách, từ đó gây sụt áp nặng và làm hạn chế nghiêm trọng lưu lượng nước.

3. Có thể dùng check valve thông thường cho hệ thống áp suất thấp không?

Trong một số trường hợp có thể dùng được, nhưng bạn bắt buộc phải kiểm tra kỹ lưỡng các thông số về cracking pressure, pressure drop và điều kiện làm việc của model đó để tránh tình trạng van không mở nổi.

4. Nên chọn spring check valve hay swing check valve?

Việc lựa chọn phụ thuộc vào lưu lượng dòng chảy, mức áp suất, không gian lắp đặt, hướng lắp và yêu cầu về mức độ tổn thất áp suất của từng hệ thống cụ thể.

5. Vì sao low pressure check valve bị rò nước?

Nguyên nhân phổ biến thường do cặn bẩn bám kẹt, gioăng cao su bị mòn rách, đĩa van không đóng kín khít, lắp đặt sai hướng dòng chảy hoặc điều kiện áp suất không phù hợp với thiết kế.

Low pressure water check valve – Chọn đúng để hệ thống vận hành ổn định

Tóm lại, van một chiều đóng vai trò là "lớp khiên" bảo vệ vô cùng quan trọng đối với các hệ thống nước, đặc biệt trong các môi trường vận hành ở điều kiện áp suất thấp. Việc nắm bắt và đánh giá chính xác các yếu tố cốt lõi như cracking pressure, pressure drop, kích thước DN, working pressure, vật liệu cấu thành và kiểu kết nối sẽ giúp bạn tránh được những sự cố sụt áp hay rò rỉ đáng tiếc.
