Piston Lift Check Valve: Giải Pháp Kiểm Soát Dòng Chảy Một Chiều Toàn Diện

Trong các hệ thống đường ống công nghiệp và dân dụng, hiện tượng dòng chảy đảo chiều đột ngột có thể gây ra những hậu quả nghiêm trọng đối với máy bơm, thiết bị đo lường cũng như toàn bộ quá trình vận hành hệ thống. Để ngăn chặn rủi ro này, van một chiều (check valve) được sử dụng tự động nhằm bảo vệ đường ống khỏi dòng nước hoặc lưu chất chảy ngược. Tuy nhiên, mỗi dòng van lại sở hữu cấu tạo và điều kiện làm việc đặc thù riêng biệt.

Nếu hệ thống của bạn đòi hỏi sự chính xác cao, độ kín tuyệt đối và khả năng chịu tải tốt trong các môi kiện khắc nghiệt, piston lift check valve chính là câu trả lời hoàn hảo. Với cơ cấu đóng mở đặc trưng bằng piston chuyển động theo phương thẳng đứng, thiết bị này mang lại hiệu quả kiểm soát dòng chảy vượt trội. Hãy cùng khám phá chi tiết về cấu tạo, nguyên lý, ưu nhược điểm và bí quyết lựa chọn dòng sản phẩm này qua bài viết dưới đây.

Kiến thức nền

Piston Lift Check Valve là gì?

Piston lift check valve là loại van một chiều sử dụng bộ phận chuyển động dạng piston để điều tiết và kiểm soát dòng chảy, cho phép lưu chất di chuyển theo một hướng duy nhất và tự động chặn đứng dòng chảy ngược.

Thuật ngữ này dùng để chỉ dòng van chuyên dụng mà ở đó, khi dòng môi chất đi đúng chiều, áp lực dòng chảy sẽ thắng trọng lực (và lực lò xo nếu có) để nâng piston khỏi bề mặt ghế van (valve seat), tạo khoảng không cho lưu chất đi qua. Khi dòng chảy suy yếu hoặc có xu hướng đảo chiều, piston sẽ lập tức hạ xuống, khít chặt vào ghế van nhằm mục đích ngăn chặn hoàn toàn hiện tượng dòng chảy ngược (prevent backflow).

Về cơ bản, cấu trúc của một thiết bị chuẩn bao gồm các thành phần cốt lõi: thân van (valve body), piston, ghế van (valve seat), cơ cấu dẫn hướng (guide), lò xo (spring - tùy thiết kế) và bề mặt làm kín (sealing surface). Cần lưu ý rằng thông số kỹ thuật thực tế luôn phải được đối chiếu từ catalogue của nhà sản xuất thay vì chỉ phỏng đoán qua tên gọi sản phẩm.

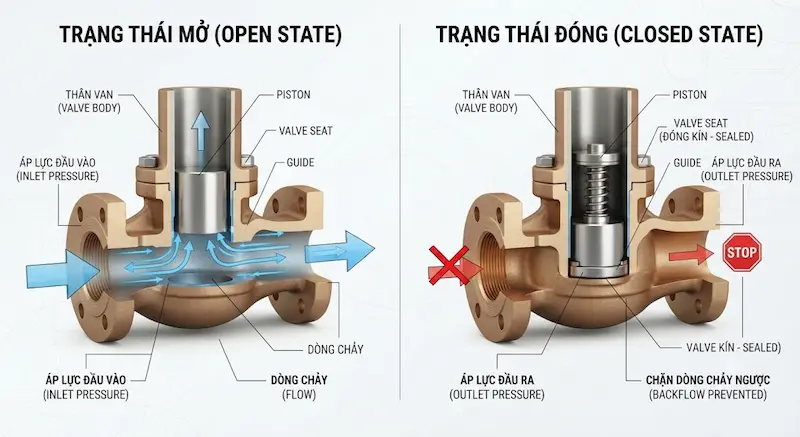

Nguyên lý hoạt động của piston lift check valve

Cơ chế vận hành của thiết bị được chia thành hai trạng thái rõ rệt dựa trên sự biến động áp suất của dòng lưu chất:

• Khi dòng chảy đi đúng hướng: Áp suất từ phía cổng vào (inlet) tác động trực tiếp lên mặt dưới của piston. Khi lực đẩy này vượt qua trọng lượng bản thân piston và lực cản của lò xo trợ lực, piston sẽ được nâng lên thẳng đứng khỏi ghế van. Khoảng không gian thông dòng được mở rộng, cho phép môi chất lưu thông qua van một cách suôn sẻ.

• Khi dòng chảy giảm hoặc đảo chiều: Ngay khi tốc độ dòng chảy giảm hoặc có xu hướng đảo chiều ngược lại, sự chênh lệch áp suất (chênh áp) thay đổi. Piston chịu tác động của trọng lực cùng lực nén lò xo sẽ nhanh chóng hạ xuống theo phương thẳng đứng, tiếp xúc khít với ghế van để đóng chặt đường ống và hạn chế tối đa hiện tượng chảy ngược.

Trong quá trình này, thiết kế dẫn hướng của piston đóng vai trò cực kỳ quan trọng để đảm bảo chi tiết chuyển động mượt mà không bị kẹt lệch trục. Đồng thời, các kỹ sư cần đặc biệt lưu ý đến hiện tượng tổn thất áp suất (pressure drop) sinh ra khi dòng chảy va đập và đi qua hệ thống van.

Cấu tạo piston lift check valve gồm những bộ phận nào?

Sự bền bỉ và chính xác của thiết bị đến từ sự kết hợp ăn ý của các chi tiết cơ khí sau:

• Valve body (Thân van): Khung chịu lực chính, bao bọc toàn bộ cơ cấu bên trong và chịu áp lực trực tiếp từ đường ống.

• Piston: Chi tiết chuyển động tịnh tiến theo phương thẳng đứng để thực hiện nhiệm vụ đóng/mở dòng chảy.

• Valve seat (Ghế van): Bề mặt gia công chính xác, tiếp xúc khít với piston để đảm bảo độ kín tuyệt đối khi van đóng.

• Guide (Dẫn hướng): Giữ cho hành trình chuyển động của piston luôn nằm đúng tâm trục, tránh hiện tượng rung lắc hay lệch hướng.

• Spring (Lò xo): Trang bị ở một số model nhằm hỗ trợ đẩy piston về vị trí đóng nhanh hơn, đặc biệt hữu ích trong hệ thống lắp đặt đa dạng tư thế.

• Gasket / Seal (Gioăng làm kín): Đảm bảo độ kín khít tại các điểm ghép nối và bề mặt tiếp xúc.

• Connection (Kiểu kết nối): Đa dạng từ nối ren (threaded), hàn socket (socket weld), hàn đối đầu (butt weld) cho đến nối mặt bích (flanged) tùy thuộc vào model cụ thể.

Phân tích chuyên sâu

Các loại piston lift check valve phổ biến

1. Piston Lift Check Valve không lò xo: Piston vận hành hoàn toàn dựa trên chênh áp của dòng chảy và trọng lực. Kết cấu này tương đối đơn giản nhưng đòi hỏi yêu cầu khắt khe về tư thế lắp đặt (thường phải lắp theo phương thẳng đứng với hướng dòng chảy từ dưới lên).

2. Spring Loaded Piston Check Valve (Loại có lò xo): Tích hợp thêm lò xo trợ lực giúp đẩy piston đóng cực kỳ nhanh chóng, hạn chế hiện tượng búa nước và cho phép linh hoạt hơn về tư thế lắp đặt.

3. Threaded Piston Check Valve: Kiểu kết nối ren tiện lợi, là giải pháp tối ưu cho các hệ thống đường ống có kích thước nhỏ và áp suất vừa phải.

4. Flanged Piston Lift Check Valve: Sử dụng kiểu kết nối mặt bích chắc chắn, chuyên dụng cho các hệ thống đường ống công nghiệp quy mô lớn, chịu tải trọng và áp suất cao.

Insight chuyên gia: Không có một quy chuẩn chung khẳng định loại van nào là tốt nhất cho mọi hệ thống; việc lựa chọn bắt buộc phải căn cứ vào thông số áp suất thực tế, lưu chất và đặc thù không gian lắp đặt.

Thông số kỹ thuật cần quan tâm khi chọn piston lift check valve

Để đảm bảo thiết bị vận hành bền bỉ, đội ngũ kỹ sư cần phân tích kỹ lưỡng các thông số sau:

• Nominal size (DN/NPS): Kích thước danh nghĩa tương thích với đường ống.

• Pressure rating (PN / Class): Tiêu chuẩn định mức chịu áp lực của van.

• Working pressure: Áp suất làm việc thực tế tại chân công trình.

• Operating temperature: Giới hạn nhiệt độ làm việc của môi chất.

• Flow rate: Lưu lượng dòng chảy tối đa và tối thiểu qua van.

• Pressure drop: Mức độ sụt áp qua van khi mở hoàn toàn.

• Body material: Vật liệu thân van (đồng, gang cầu, thép carbon, thép không gỉ inox...).

• Seat material: Vật liệu bề mặt ghế van (kim loại hoặc hợp chất làm kín chịu mài mòn).

• Connection type: Kiểu kết nối ren, mặt bích hoặc hàn.

• Flow direction & Installation position: Hướng dòng chảy và tư thế lắp đặt cho phép theo nhà sản xuất.

Việc tra cứu trực tiếp catalogue của từng model cụ thể thay vì chỉ dựa vào tên gọi chung chung sẽ giúp bạn tránh được những sai lầm tốn kém trong quá trình thi công.

Piston Lift Check Valve có ưu điểm và nhược điểm gì?

Ưu điểm:

• Cơ cấu vận hành tịnh tiến tương đối đơn giản, độ bền cơ học cao.

• Khả năng ngăn chặn dòng chảy ngược cực kỳ hiệu quả và tin cậy.

• Piston được định hướng bằng ống dẫn giúp chuyển động ổn định, hạn chế mài mòn lệch tâm.

• Đạt độ kín khít tuyệt đối khi bề mặt seat và piston được gia công tinh xảo.

• Đa dạng tùy chọn vật liệu và kiểu kết nối phù hợp với nhiều ngành công nghiệp nặng.

Nhược điểm:

• Cấu tạo cản trở dòng chảy nhiều hơn so với một số dòng van khác, có thể tạo ra mức pressure drop đáng kể.

• Yêu cầu tuân thủ nghiêm ngặt về tư thế lắp đặt (đặc biệt với dòng không lò xo).

• Bề mặt piston và ghế van rất dễ bị tổn thương, xước xát nếu lưu chất chứa nhiều cặn bẩn, cát sỏi.

• Không phải là lựa chọn tối ưu cho mọi loại lưu chất có độ nhớt cao hoặc chứa hàm lượng rác lớn.

Piston Lift Check Valve khác gì Swing Check Valve và Spring Check Valve?

Giải thích chuyên sâu: Việc chọn sai dòng van chỉ vì thấy kích thước DN phù hợp hoặc ham giá rẻ có thể khiến hệ thống gặp sự cố sụt áp nghiêm trọng hoặc nhanh chóng bị phá hỏng do hiện tượng búa nước.

Tại sao piston lift check valve có thể bị kẹt hoặc rò rỉ?

• Cặn bẩn, rỉ sét hoặc tạp chất rắn lơ lửng tích tụ lâu ngày kẹt giữa piston và thành dẫn hướng.

• Piston bị mài mòn cơ học sau hàng triệu chu kỳ đóng mở liên tục.

• Bề mặt ghế van (valve seat) bị xước do dị vật va đập mạnh.

• Lò xo trợ lực bị suy yếu lực đàn hồi hoặc gãy đứt (đối với dòng có lò xo).

• Piston bị lệch khỏi trục dẫn hướng do lắp đặt sai lệch tâm cơ học.

• Lắp ngược chiều mũi tên chỉ dẫn dòng chảy trên thân van.

• Lưu chất chứa nhiều tạp chất ăn mòn hóa học vượt quá giới hạn vật liệu.

• Van phải hoạt động liên tục vượt quá dải áp suất và lưu lượng thiết kế ban đầu.

Hướng xử lý khắc phục: Tiến hành kiểm tra tổng thể hệ thống $\rightarrow$ khóa van, tháo dỡ và vệ sinh cặn bẩn $\rightarrow$ kiểm tra tình trạng bề mặt ghế van và piston $\rightarrow$ kiểm tra độ đàn hồi lò xo $\rightarrow$ tiến hành thay thế linh kiện chính hãng nếu phát hiện hư hỏng nặng.

Ứng dụng thực tế

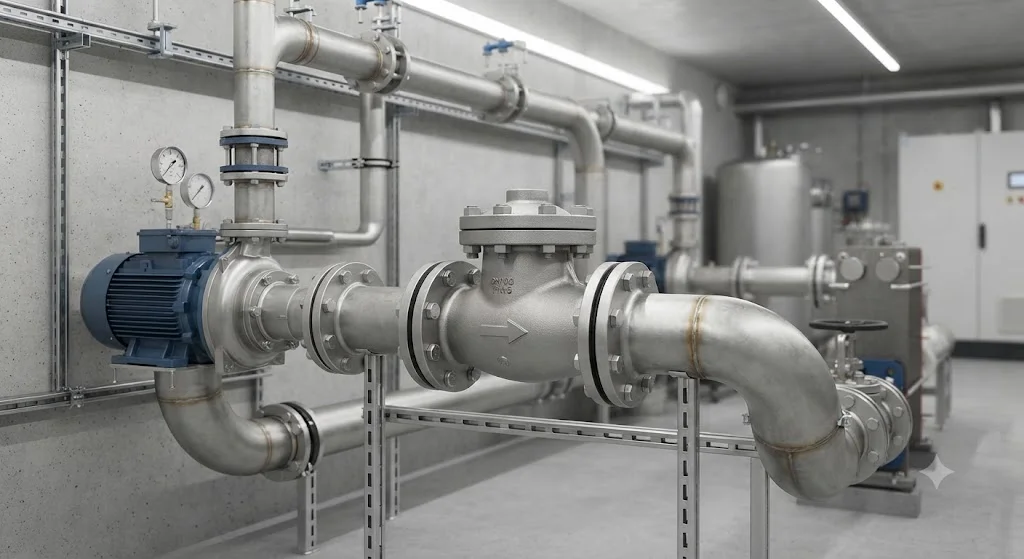

Piston Lift Check được sử dụng ở đâu?

Nhờ đặc tính chịu áp lực cao và độ kín tuyệt đối, thiết bị này hiện diện trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống đường ống cấp nước sạch và xử lý nước quy mô lớn.

• Các hệ thống trạm bơm công nghiệp, trạm tăng áp lực cao.

• Hệ thống điều hòa không khí trung tâm và tuần hoàn nước nóng lạnh trong các tòa nhà (HVAC).

• Hệ thống lò hơi, đường ống dẫn hơi nước bão hòa (steam) và các môi chất công nghiệp phù hợp với vật liệu chế tạo van.

• Các dây chuyền công nghệ hóa chất, lọc dầu đòi hỏi độ an toàn và độ kín khít khắt khe.

Khi lựa chọn, kỹ sư phải đánh giá kỹ mối quan hệ tương hỗ giữa môi chất – áp suất – nhiệt độ – lưu lượng – vật liệu van để đảm bảo độ bền tối ưu.

Những sai lầm thường gặp khi lắp piston lift check

• Lắp đặt ngược chiều dòng chảy so với thiết kế ban đầu của nhà sản xuất.

• Bỏ qua bước kiểm tra mũi tên chỉ hướng dòng chảy khắc nổi trên thân van.

• Chọn sai kích thước danh nghĩa DN của van so với đường kính thực tế ống.

• Không đối chiếu thông số áp suất định mức (pressure rating).

• Lắp sai tư thế không gian (ví dụ lắp van nằm ngang trong khi model yêu cầu lắp đứng).

• Quên không súc rửa, vệ sinh sạch sẽ đường ống trước khi tiến hành thi công hàn hoặc siết bích.

• Để dị vật, mạt hàn lọt vào khoang van trong quá trình lắp đặt.

• Bố trí vị trí lắp đặt quá chật chội, không chừa đủ không gian trống để bảo trì, sửa chữa sau này.

• Lựa chọn van có mức tổn thất áp suất (pressure drop) không tương thích với công suất bơm của toàn hệ thống.

Hướng dẫn và Checklist

Cách chọn piston lift check phù hợp

Hãy áp dụng quy trình kiểm tra 8 bước dưới đây để lựa chọn thiết bị chuẩn xác nhất:

Bước 1: Xác định rõ bản chất môi chất sử dụng (nước sạch, nước nóng, hơi nước hay hóa chất).

Bước 2: Xác định chính xác kích thước đường ống DN/NPS.

Bước 3: Xác định áp suất làm việc thực tế và định mức pressure rating yêu cầu.

Bước 4: Kiểm tra giới hạn nhiệt độ làm việc tối đa của hệ thống.

Bước 5: Xác định lưu lượng dòng chảy định mức qua van.

Bước 6: Kiểm tra thông số pressure drop cho phép để không làmụt áp hệ thống.

Bước 7: Lựa chọn vật liệu thân van, piston và ghế van tương thích hóa học.

Bước 8: Xác định kiểu kết nối cơ khí và tư thế lắp đặt phù hợp không gian thực địa.Nhấn mạnh: Catalogue hoặc tài liệu kỹ thuật chính hãng từ nhà sản xuất luôn là cơ sở pháp lý và kỹ thuật cuối cùng để xác nhận sự tương thích hoàn hảo của thiết bị.

Lưu ý khi lắp đặt và bảo trì piston lift check

• Kiểm tra tổng thể ngoại quan van trước khi đưa vào lắp đặt.

• Vệ sinh thổi sạch toàn bộ rác, xỉ hàn trong đường ống.

• Xác định chuẩn xác hướng dòng chảy theo mũi tên trên thân.

• Đảm bảo các mối nối bích hoặc ren không bị chịu lực uốn lệch tâm từ đường ống.

• Không dùng lực cơ học quá mức khi siết bu-lông hoặc mối nối ren.

• Kiểm tra rò rỉ toàn diện sau khi hệ thống vận hành thử áp lực.

• Lắng nghe, theo dõi các tiếng động lạ, hiện tượng rung chấn hoặc chu kỳ đóng mở bất thường.

• Lên lịch vệ sinh định kỳ nếu môi chất vận chuyển có chứa cặn bẩn lơ lửng.

• Tháo kiểm tra tình trạng piston, ống dẫn hướng và ghế van khi thiết bị có dấu hiệu hoạt động kém ổn định.

FAQ – Câu hỏi thường gặp về piston lift check valve

1. Piston lift check là gì?

 Đây là dòng van một chiều chuyên dụng sử dụng cơ cấu piston chuyển động tịnh tiến theo phương thẳng đứng để cho phép dòng lưu chất đi theo một chiều và tự động chặn đứng dòng chảy ngược.

2. Piston lift check valve hoạt động như thế nào?

 Áp suất của dòng chảy đúng chiều sẽ thắng trọng lực để nâng piston lên khỏi ghế van; khi dòng chảy giảm hoặc đảo chiều, piston tự động hạ xuống khít chặt để đóng van.

3. Piston lift check khác swing check valve như thế nào?

 Piston lift check sử dụng chuyển động nâng hạ thẳng đứng của piston, trong khi swing check valve sử dụng đĩa van xoay bản lề quanh một trục cố định.

4. Piston lift check có thể lắp theo mọi hướng không?

 Không phải lúc nào cũng vậy. Tư thế lắp đặt phụ thuộc hoàn toàn vào thiết kế cụ thể của từng model (có hoặc không có lò xo trợ lực), vì vậy cần tuân thủ nghiêm ngặt hướng dẫn từ nhà sản xuất.

5. Vì sao piston lift check bị rò rỉ?

 Nguyên nhân thường xuất hiện do cặn bẩn kẹt, bề mặt piston hoặc ghế van bị xước mòn, lò xo gãy hỏng, lắp sai hướng dòng chảy hoặc vận hành vượt quá thông số thiết kế cho phép.

Piston Lift Check – Lựa chọn đúng để kiểm soát dòng chảy

Tóm lại, piston lift check là thiết bị cốt lõi đảm bảo sự an toàn, ổn định và hiệu quả cho các hệ thống đường ống công nghiệp và dân dụng trước nguy cơ dòng chảy ngược. Việc nắm bắt rõ các thông số kỹ thuật quan trọng như kích thước DN/NPS, pressure rating, flow rate, pressure drop, nhiệt độ, vật liệu và kiểu kết nối sẽ giúp hệ thống của bạn vận hành trơn tru, bền bỉ theo thời gian.

Rất mong các bạn quan tâm và theo dõi valve.vn để cập nhật thông tin mới nhất về piston lift check valve
