Khớp Nối Mềm DN150 Là Gì? Giải Pháp Chống Rung Và Bảo Vệ Đường Ống Tối Ưu

Trong các hệ thống đường ống công nghiệp hiện đại, sự ổn định vận hành không chỉ phụ thuộc vào các đường ống cứng mà còn nằm ở khả năng thích nghi với rung động và sự giãn nở nhiệt. Khớp nối mềm DN150 chính là "lá chắn" bảo vệ hệ thống khỏi những hư hại cơ học do rung chấn gây ra, đảm bảo tuổi thọ cho máy bơm và các thiết bị đắt tiền.

Khớp nối mềm DN 150 là một loại phụ kiện kết nối đường ống có tính đàn hồi cao, được thiết kế để hấp thụ các rung động, giảm tiếng ồn và bù đắp sự sai lệch tâm giữa các đoạn ống. Với kích thước định danh DN150 (tương đương đường kính ngoài ống xấp xỉ 168mm hoặc 6 inch), loại khớp nối này thường cấu tạo từ thân cao su hoặc inox, kết hợp với hai đầu mặt bích thép để cố định vào hệ thống.

Nguyên Lý Hoạt Động Của Khớp Nối Mềm DN150

Nguyên lý cốt lõi của khớp nối mềm là sự chuyển đổi động năng. Khi máy bơm hoặc các thiết bị áp lực vận hành, chúng tạo ra các xung động và sóng âm truyền dọc theo đường ống.

Cơ chế đàn hồi và hấp thụ xung lực

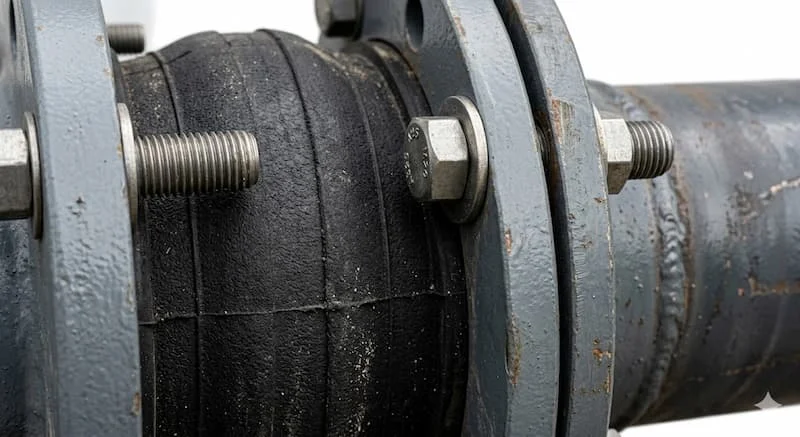

Thân của khớp nối mềm DN 150 được làm từ vật liệu có modul đàn hồi thấp như cao su EPDM hoặc các lớp inox xếp nếp (bellows). Khi có rung động, phần thân này sẽ co giãn hoặc biến dạng nhẹ để triệt tiêu lực chấn động thay vì truyền trực tiếp sang đoạn ống kế tiếp. Điều này ngăn chặn hiện tượng mỏi kim loại và nứt vỡ mối hàn.

Tại sao không nên nối cứng trực tiếp?

Việc kết nối cứng (bằng mối hàn hoặc mặt bích trực tiếp) giữa máy bơm và đường ống tạo ra một hệ thống thiếu linh hoạt. Chỉ cần một sai lệch nhỏ do giãn nở nhiệt hoặc rung động cơ khí mạnh, áp lực sẽ dồn lên các chân đế máy bơm và các khớp nối cứng, dẫn đến rò rỉ hoặc thậm chí là vỡ đường ống. Khớp nối mềm đóng vai trò như một "vùng đệm" giúp hệ thống "thở" được trong quá trình vận hành.

Các Loại Khớp Nối Mềm DN 150 Phổ Biến Trên Thị Trường

Tùy vào môi chất và điều kiện làm việc, kỹ sư sẽ lựa chọn một trong các dòng khớp nối DN150 sau đây:

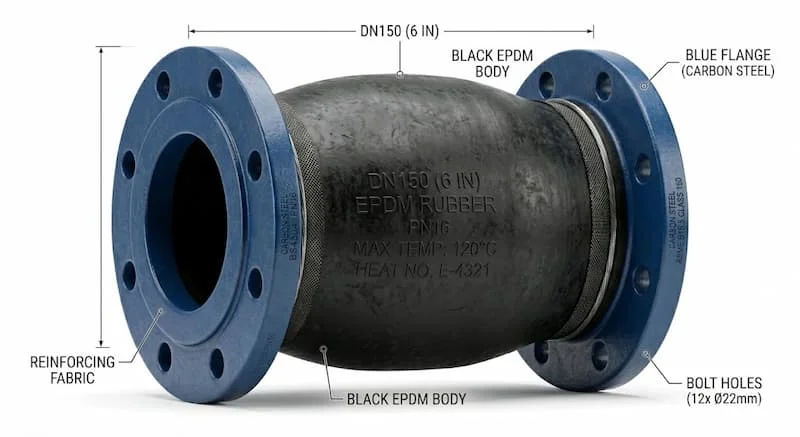

1. Khớp nối mềm cao su DN150: Cấu tạo từ cao su tổng hợp (EPDM, NBR) gia cường lớp vải mành nylon bên trong. Loại này có khả năng chống rung tuyệt vời nhất và giá thành rất hợp lý, thường thấy trong hệ thống nước sạch và HVAC.

2. Khớp nối mềm inox DN150: Thân làm bằng inox 304 hoặc 316 với các nếp gấp dạng sóng, bên ngoài có thể bọc thêm lớp lưới thép bảo vệ. Sản phẩm này chịu được nhiệt độ cực cao (lên đến 400°C) và hóa chất ăn mòn, chuyên dùng cho hơi nóng (steam) và dầu khí.

3. Khớp nối mềm mặt bích: Đây là kiểu kết nối phổ biến nhất ở kích thước DN150. Hai đầu mặt bích giúp việc tháo lắp bảo trì trở nên nhanh chóng và chịu được áp lực làm việc lớn lên đến PN16 hoặc PN25.

4. Khớp nối mềm ren: Rất hiếm khi sử dụng ở kích thước lớn như DN150 do kết nối ren khó đảm bảo độ kín và độ bền cho đường ống phi 168mm.

Thông Số Kỹ Thuật Chi Tiết Của Khớp Nối Mềm DN 150

Để chọn mua đúng sản phẩm, bạn cần nắm rõ các thông số vật lý và tiêu chuẩn áp lực:

• Kích thước định danh: DN150 - 6 inch (Ống phi 168.3mm).

• Áp lực làm việc (Pressure Rating): PN10, PN16, PN25. Chỉ số PN càng cao, khả năng chịu áp của lớp gia cường và độ dày mặt bích càng lớn.

• Nhiệt độ làm việc:

  • Hệ cao su: Thường từ -10°C đến 120°C.

  • Hệ inox: Có thể chịu từ -20°C đến 450°C.

• Tiêu chuẩn mặt bích: JIS (10K, 20K), BS (PN10, PN16), ANSI (Class 150). Việc trùng khớp tiêu chuẩn mặt bích giữa khớp nối và đường ống là bắt buộc để có thể lắp đặt bulong.

So Sánh Khớp Nối Mềm Cao Su Và Inox DN150

Việc nhầm lẫn giữa hai loại này có thể dẫn đến sự cố cháy nổ hoặc hỏng hóc hệ thống chỉ sau một thời gian ngắn vận hành.

Insight chuyên gia: Nếu mục tiêu chính của bạn là giảm tiếng ồn từ trạm bơm, hãy chọn cao su. Nếu mục tiêu là xử lý sự giãn nở do nhiệt độ của đường ống dẫn hơi, inox là lựa chọn không thể thay thế.

Khớp Nối Mềm DN 150 Được Dùng Ở Đâu?

Với kích thước 6 inch, khớp nối mềm DN 150 là linh kiện không thể thiếu trong các hạ tầng quy mô trung bình và lớn:

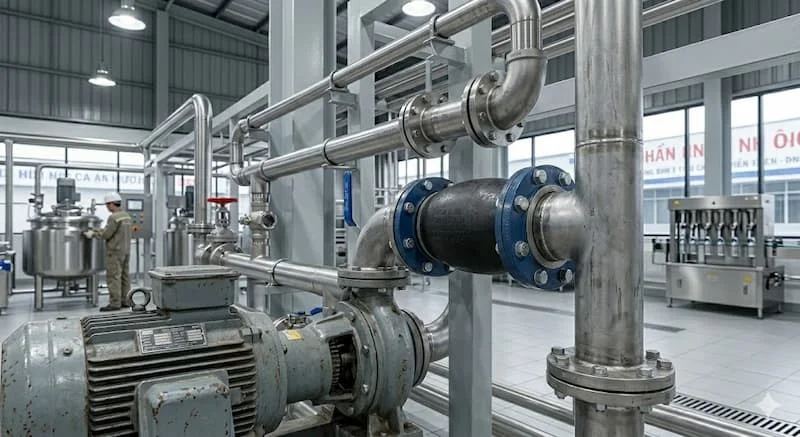

• Trạm bơm cấp thoát nước: Lắp đặt tại đầu hút và đầu đẩy của máy bơm để triệt tiêu rung động từ động cơ.

• Hệ thống PCCC: Đảm bảo đường ống chữa cháy không bị nứt vỡ khi có sự thay đổi áp suất đột ngột (hiện tượng búa nước).

• Hệ thống HVAC: Dùng trong các chiller, tháp giải nhiệt tòa nhà để ngăn tiếng ồn truyền vào không gian sinh hoạt.

• Nhà máy công nghiệp: Dẫn dầu, dẫn hóa chất hoặc hơi nóng trong các dây chuyền sản xuất thực phẩm, dệt nhuộm.

Sử dụng khớp nối mềm dn 150 đúng cách sẽ tăng tuổi thọ máy bơm lên từ 30-50% nhờ giảm thiểu áp lực cơ khí lên ổ trục và phớt máy.

Những Sai Lầm Thường Gặp Khi Chọn Khớp Nối Mềm DN 150

Dựa trên thực tế cung ứng, nhiều khách hàng thường mắc phải các lỗi sau:

1. Chọn sai áp lực PN: Lắp khớp nối PN10 vào hệ thống có áp suất đỉnh 12 bar sẽ khiến bầu cao su bị nổ ngay lập tức.

2. Dùng sai vật liệu cao su: Sử dụng cao su EPDM (cho nước) để dẫn dầu sẽ làm khớp nối bị trương nở và mủn ra trong thời gian ngắn.

3. Lắp sai hướng/Vị trí: Lắp quá xa máy bơm khiến hiệu quả giảm rung bị triệt tiêu đáng kể.

4. Siết bulong lệch: Dẫn đến mặt bích bị vênh, gây rò rỉ tại bề mặt tiếp xúc dù khớp nối còn mới.

Khuyến cáo: Luôn kiểm tra môi chất (nước, dầu hay hóa chất) trước khi quyết định chọn vật liệu cao su hay inox.

Checklist Chọn Mua Khớp Nối Mềm DN 150 Chuẩn Chất Lượng

Dưới đây là các bước để bạn tự kiểm tra hàng hóa khi mua:

• Kích thước: Đo đường kính trong đạt chuẩn DN150 (phi 150-168).

• Áp lực: Kiểm tra thông số dập nổi trên thân hoặc mặt bích (PN10/PN16).

• Chất lượng bề mặt: Lớp cao su phải bóng, không có vết nứt li ti. Mặt bích không bị gỉ sét nghiêm trọng.

• Độ đàn hồi: Thử nhấn nhẹ vào bầu cao su, hàng chất lượng sẽ có độ nảy và đàn hồi tốt, không bị cứng nhắc.

• Giấy tờ: Phải có CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).

FAQ: Câu Hỏi Thường Gặp Về Khớp Nối Mềm DN 150

1. Khớp nối mềm DN150 dùng cho ống bao nhiêu mm?

Dùng cho ống có đường kính ngoài tiêu chuẩn là 168.3mm.

2. Khớp nối mềm cao su có chịu nhiệt tốt không?

Trung bình chịu được đến 100°C - 120°C. Nếu hệ thống của bạn là hơi nóng áp suất cao, bạn bắt buộc phải chuyển sang dùng khớp nối mềm inox.

3. Nên chọn PN10 hay PN16?

Hệ thống dân dụng thông thường dùng PN10 là đủ. Tuy nhiên, các nhà máy hoặc hệ thống bơm nhà cao tầng thường yêu cầu PN16 để đảm bảo hệ số an toàn.

4. Bao lâu nên thay khớp nối mềm một lần?

Tùy môi trường, nhưng với hệ thống nước sạch, tuổi thọ thường từ 3-5 năm. Bạn nên kiểm tra định kỳ 6 tháng một lần để phát hiện các vết nứt bề mặt.

Có Nên Dùng Khớp Nối Mềm DN150 Cho Hệ Thống Công Nghiệp?

Tổng kết lại, việc lắp đặt khớp nối mềm dn 150 không phải là một khoản chi phí lãng phí, mà là một khoản bảo hiểm cho toàn bộ hệ thống đường ống. Nó giúp giảm thiểu tối đa các sự cố rò rỉ, bảo vệ máy bơm khỏi hư hỏng ổ trục và tạo ra một môi trường vận hành êm ái, bền bỉ.

Hãy nhớ rằng, một hệ thống đường ống tốt không chỉ cần chắc chắn mà còn cần sự "linh hoạt" đúng lúc.
